连续LWIR量子级联激光(10-17um) | 瑆创光学电子商店

连续长波红外量子级联激光(10-17um)

CW长波红外量子级联激光器 从 10μm 到 17μm - 高压 封装



这些激光器是DFB量子级联激光器(QCL),在室温下发射波长范围为10μm至17μm的连续波(CW)红外光。激光器安装在密封的高热负荷(HHL)封装内的热电冷却器上,该封装集成了准直透镜和热敏电阻,以读取激光芯片温度。

惊人的脉冲操作功能

脉冲操作对 SIMTRUM 来说是一个有吸引力的选择。这意味着封装的功耗更低,运行温度更高,可调性更高,波长更长,散热器更小,更容易集成到系统中。长波长 SIMTRUM 产品的一个独特之处在于其在脉冲期间的光谱啁啾非常小,通常为 <0.04 cm-1/100ns。它允许在不需要高速检测的情况下实现脉冲内光谱或 QCW 光谱,而不会降低光谱分辨率(低至 0.01 cm-1)。(SIMTRUM可以为脉冲操作提供专用的电子设备。)

通过激光器封装内的帕尔贴元件控制芯片的工作温度,客户可以在不跳模的情况下调整发射波长,同时保持纵向单模操作。



对于较大的调谐范围,脉冲操作是一个有吸引力的选择,因为在这些长波长下,脉冲内线宽展宽比在较短波长下相对较小。

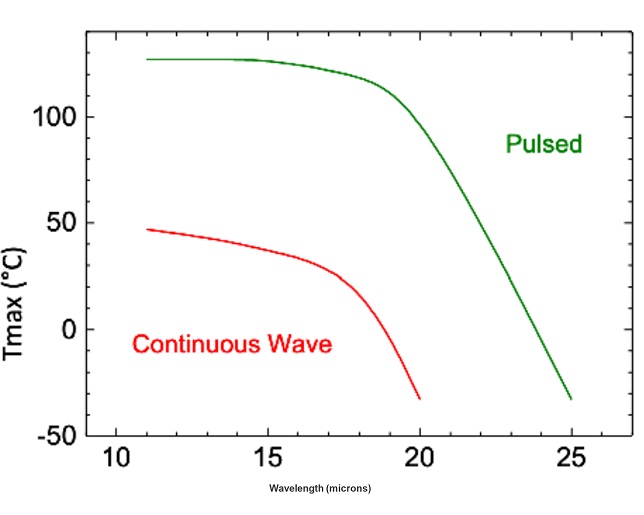

              红色曲线表示最高芯片温度与波长的函数关系,绿色曲线表示最高芯片温度与脉冲激光器波长的函数关系。





SIMTRUM可以提供10-17μm范围内的任何波长,以下是可以通过光谱法在特定波长下测量的气体示例。





波长 可测量气体
以微米为单位 以厘米-1为单位
~ 11.3 µm ~  885  cm-1 CH3i 甲基碘化物
~ 11.8 µm ~  850  cm-1 COCl2 光气
~ 12.6 µm ~ 795  cm-1 对二甲苯
~ 13 µm ~ 769  cm-1 间二甲苯
~ 13.5 µm ~ 741 cm-1 邻二甲苯
~ 13.7 µm ~  729 cm-1 甲苯
~ 14 µm ~ 713 cm-1 HCn氰化氢
~ 14.3 µm ~  697 cm-1 乙苯
~ 14.4 µm ~   694 cm-1 甲苯
~ 14.8 µm ~ 673 cm-1
~ 15.9 µm ~ 628 cm-1 UF6 六氟化铀
~ 16 µm ~ 624 cm-1 镎NpF6
~ 16.1 µm ~ 619 cm-1 钚PuF6
~ 17.2 µm ~ 581 cm-1 一氧化二氮N2O

CW长波红外 QCL 从 10μm 到 17μm - 激光器+驱动器模块





对于想要将激光器集成到产品中的客户,SIMTRUM提供由Windows软件控制的激光器+驱动器模块,并由连接到HHL封装激光器的PCB驱动器制成。驱动器负责温度和电流控制,激光安全和调制是可能的,无论是外部TTL信号还是Windows软件。



好处

● 产生低至 10ns 的脉冲宽度

● 可通过 Windows 软件进行外部 (TTL) 和内部调制

● 驱动器包括温度和电流控制,板载固件保护激光器

● 可通过提供的用户友好型Windows软件或通过RS485进行Modbus通信进行控制

● 可对多个系统进行控制和同步,以实现功率组合

● 专为集成到系统中而设计




特征

功能

激光安全、激光驱动器(开/关)、激光温度和 TEC 控制、频率调制、外部 TTL

物理接口

USB, RS485

输入功率

24V 直流

尺寸

4.45cm x 11cm x 2.5cm

重量

190g(高压120g和印刷电路板70g)

工作温度

-20°C 至 +30°C @base板。在任何情况下,该工作环境温度都必须高于露点,以避免水凝结。



CW 长波红外 QCL 从 10μm 到 17μm - 即插即用桌面交钥匙系统







出于实验室开发目的,SIMTRUM 提供了一个即插即用的桌面交钥匙系统,可以处理温度和电流控制、空气冷却和激光安全等所有问题,并配有用户友好的 Windows 软件来操作激光器并调制其功率(也可以进行外部 TTL 调制)。交钥匙系统可以同时控制两个激光头,并可以安装红色光束对准激光器,使实验室中的对准更容易。

好处

● 支持大功率激光器,可操作>1W功率的激光器

● 快速:可调制低至 10 ns的脉冲宽度

● 可以操作 QCW 激光器

● 即插即用系统,可处理一切(空气冷却、驱动器、温度管理等)

● 保留您的驱动器以备将来额外的激光头使用——无需购买新的驱动器

● 红光束激光帮助您调整设置



特征

功能

激光安全、激光驱动器(开/关)、激光温度和 TEC 控制、频率调制、占空比、外部 TTL

物理接口

用于 PC 连接的 USB 接口(提供 USB 电缆)

用于 TTL 外部信号的 TTL 三角输入连接器

用于同步的 TTL 三角输出连接器

选项:额外的红色激光束用于对准帮助(通常红色激光束和红外光束之间的指向差为2-3mrad)

软件

提供用户友好的视窗软件

输入功率

24V DC(提供交流/直流电源变压器)

尺寸

激光头:20cm x 15cm x 6cm

司机:25 cm x 15 cm x 6 cm

重量

925g

工作温度

+10°C 至 +30°C 环境温度

激光头冷却

风冷




产品规格和手册

产品手册链接:

典型激光特性



激光类型  QCL 单模分布式反馈激光器 (DFB) (1)
操作模式 连续或脉冲
典型光功率

5-10mW(典型值),波长小于 15 微米

1-5mW(典型值),波长超过 15 微米

使用法布里-佩罗激光器时高达 20mW (1)

全可访问波长范围 ~3 cm-1 通常
连续调谐范围 通常为 >1 cm-1
侧模抑制比 SMSR > 25 dB
线宽(FWHM) < 100 Mhz(使用适用于连续激光器的电子元件自由运行)
分歧 < 10mrad

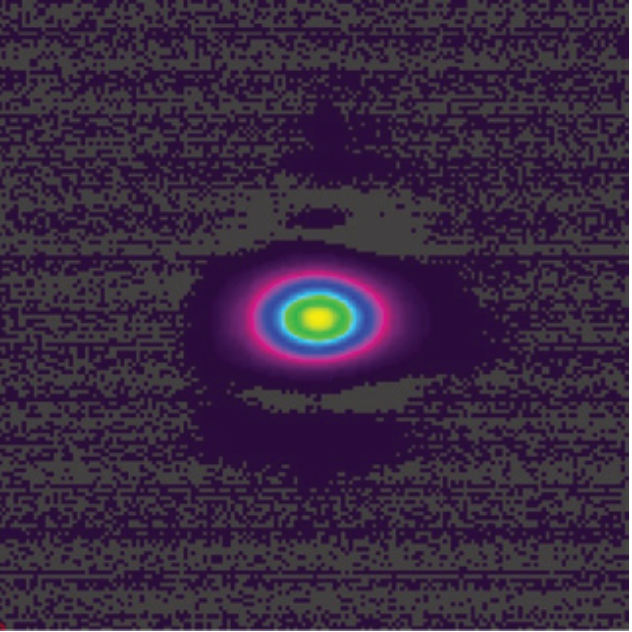

光束质量 TM00
输出光束直径
窗口输出)
通常为 4 mm
极化 线性垂直极化



(1):也可使用法布里-佩罗激光器。它们提供更大的输出功率(高达 20 mW),具有更宽的发射光谱。





机械和电气特性

包装 密封在高热负荷 (HHL) 封装内
激光HHL外壳的工作温度 +10°C 至 +50°C(1)
QCL芯片的工作温度(外壳温度为20°C) -10°C 至 +10°C(2)
储存温度 +10°C 至 +50°C
内置温度传感器热敏电阻 电阻 @ 25°C: 10 kΩ
0/50 °C 贝塔值: ß =3892 K



有关内置 TEC 的数据

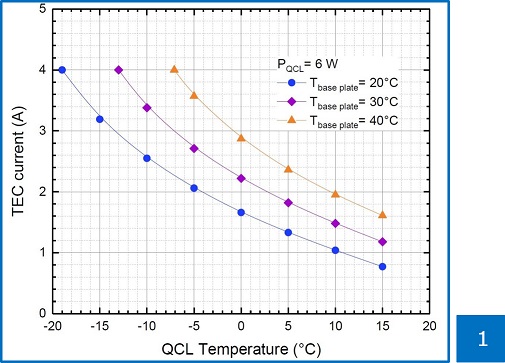

TEC电流消耗是所需值的函数

不同基板温度下的QCL芯片温度

适用于 6W 的 QCL 热负荷。

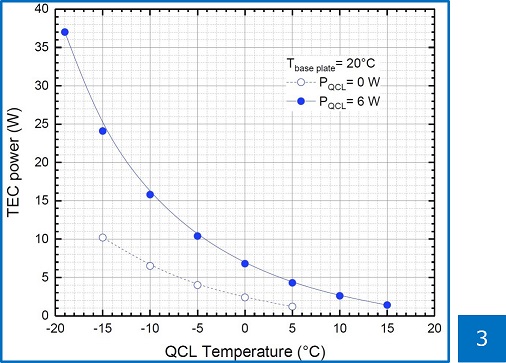

内置 TEC1 的功耗与

QCL芯片温度为+20°C,

在 QCL 中带或不带热负载。

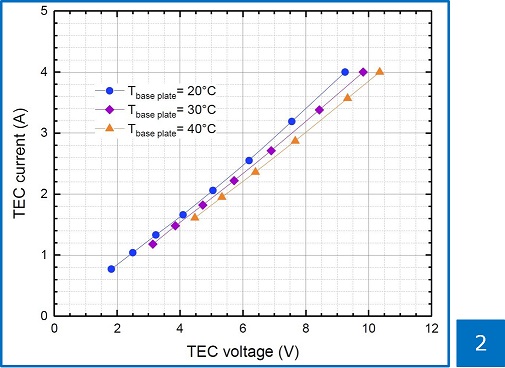

内置TEC的电流-电压特性

底板的温度不同。

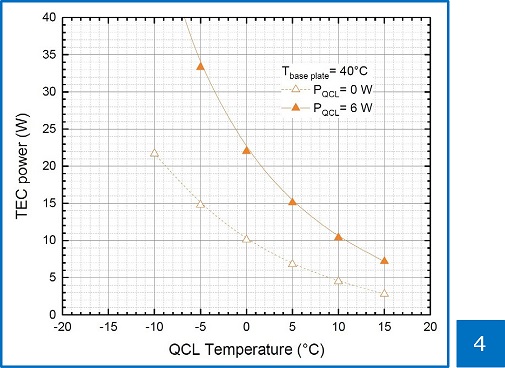

内置 TEC1 的功耗与

QCL芯片温度为基板温度

+40°C,QCL中有和没有热负荷。



波长 可测量气体
以微米为单位 以厘米-1为单位
~ 11.3 µm ~  885  cm-1 CH3i 甲基碘化物
~ 11.8 µm ~  850  cm-1 COCl2 光气
~ 12.6 µm ~ 795  cm-1 对二甲苯
~ 13 µm ~ 769  cm-1 间二甲苯
~ 13.5 µm ~ 741 cm-1 邻二甲苯
~ 13.7 µm ~  729 cm-1 甲苯
~ 14 µm ~ 713 cm-1 HCn氰化氢
~ 14.3 µm ~  697 cm-1 乙苯
~ 14.4 µm ~   694 cm-1 甲苯
~ 14.8 µm ~ 673 cm-1
~ 15.9 µm ~ 628 cm-1 UF6 六氟化铀
~ 16 µm ~ 624 cm-1 镎NpF6
~ 16.1 µm ~ 619 cm-1 钚PuF6
~ 17.2 µm ~ 581 cm-1  一氧化二氮N2O



系统配置

参数 HHL 套餐 激光+驱动模块 交钥匙系统
包装内的准直透镜
封装内内置热敏电阻和热电冷却器 (TEC)
密封气氛包
即插即用
多个激光头
红光束对准
风冷
手动快门和安全键
用户友好的软件
QCL芯片的温度控制
模组控制
软件或 TTL 功率调制
调制低至 10ns 脉冲宽度

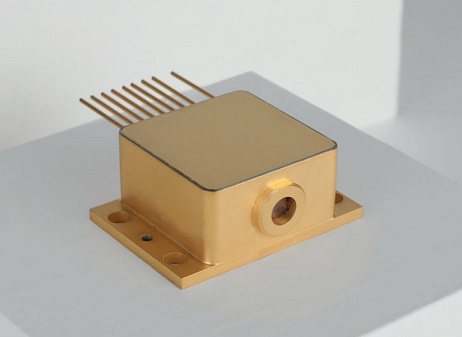

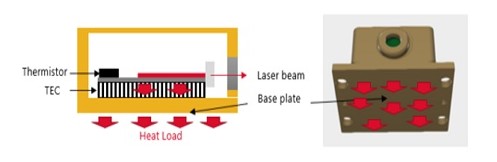

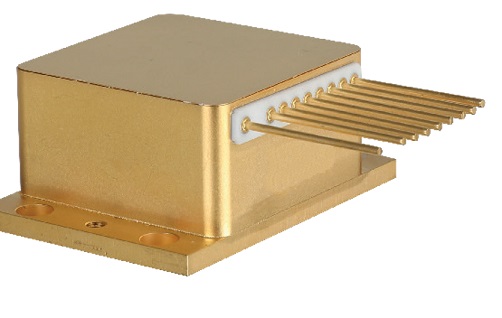

HHL 包视图
HHL封装图显示了监控激光芯片温度的内置热敏电阻以及散发激光器和TEC产生的热量的基板。

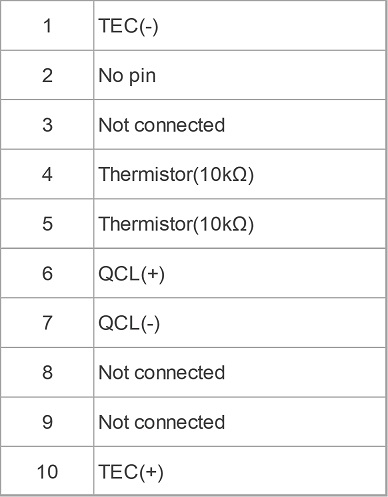

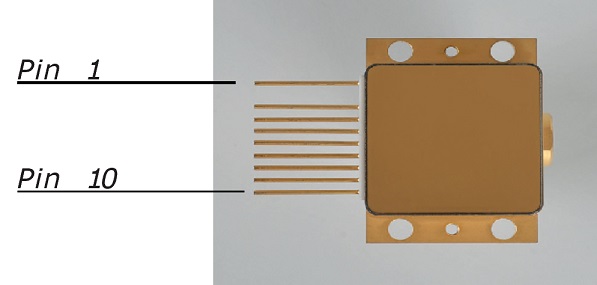

电气连接(引脚排列)

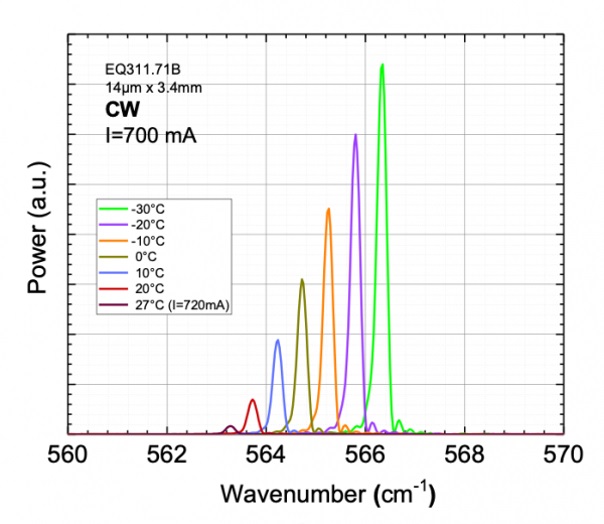

发射光谱作为芯片温度的函数的示例,用于波长为17.7μm的QCL。这些DFB激光器是单模,侧模抑制比大于25dB。

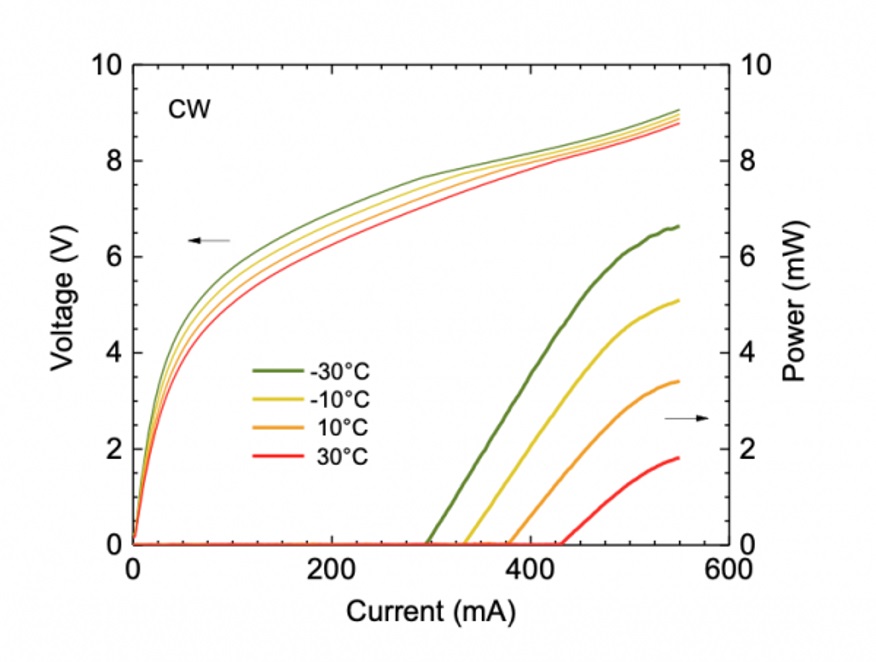

发射波长为13.5μm的DFB QCL的典型输出特性。







SIMTRUM可以提供10-17μm范围内的任何波长,以下是可以通过光谱法在特定波长下测量的气体示例。



波长 可测量气体
以微米为单位 以厘米-1为单位
~ 11.3 µm ~  885  cm-1 CH3i 甲基碘化物
~ 11.8 µm ~  850  cm-1 COCl 2 光气
~ 12.6 µm ~ 795  cm-1 对二甲苯
~ 13 µm ~ 769  cm-1 间二甲苯
~ 13.5 µm ~ 741 cm-1 邻二甲苯
~ 13.7 µm ~  729 cm-1 甲苯
~ 14 µm ~ 713 cm-1 HCn氰化氢
~ 14.3 µm ~  697 cm-1 乙苯
~ 14.4 µm ~   694 cm-1 甲苯
~ 14.8 µm ~ 673 cm-1
~ 15.9 µm ~ 628 cm-1 UF6 六氟化铀
~ 16 µm ~ 624 cm-1 镎NpF6
~ 16.1 µm ~ 619 cm-1 钚PuF6
~ 17.2 µm ~ 581 cm-1 一氧化二氮N2O

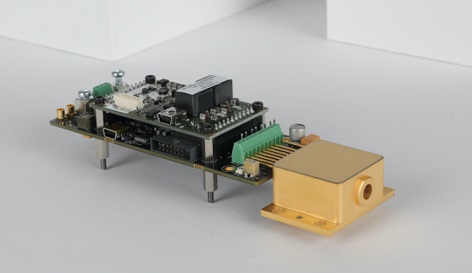

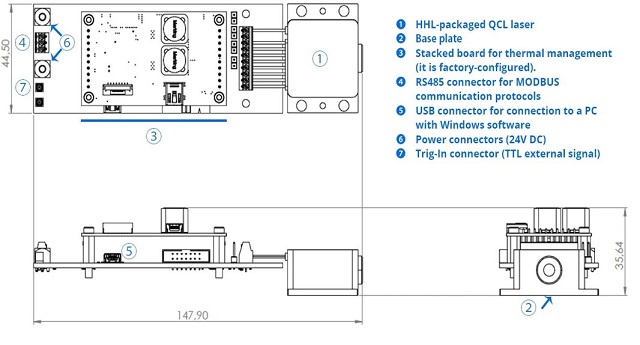

激光 + 驱动器模块视图

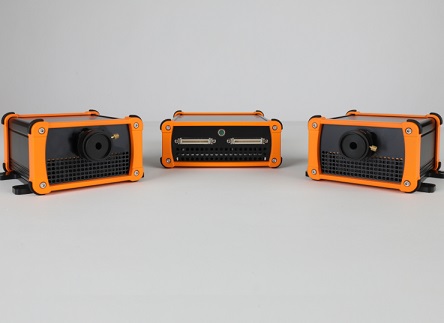

交钥匙系统视图

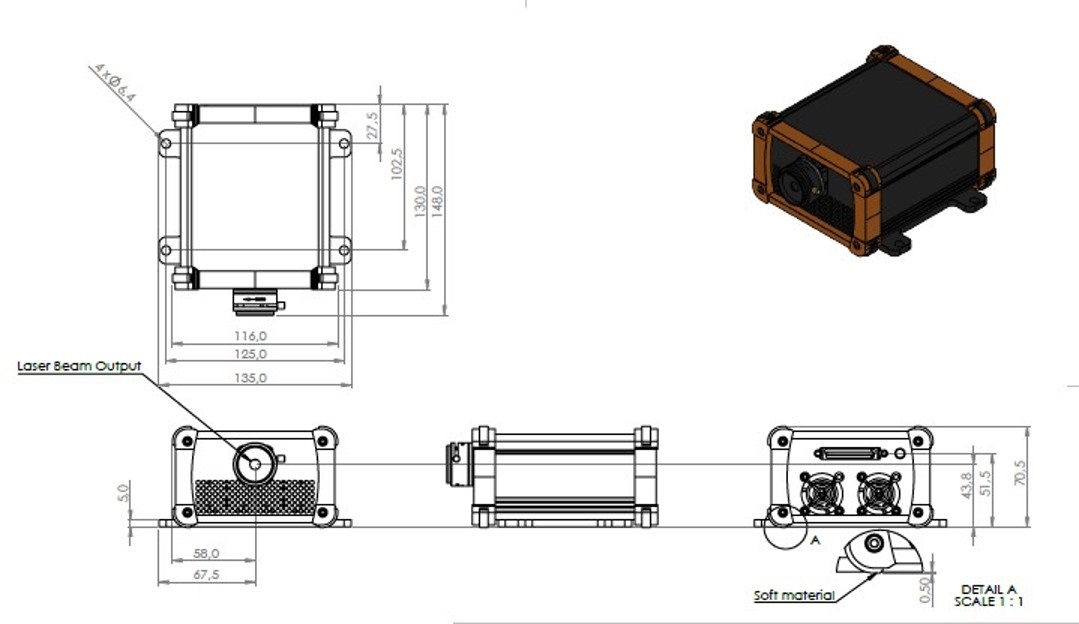

激光头图

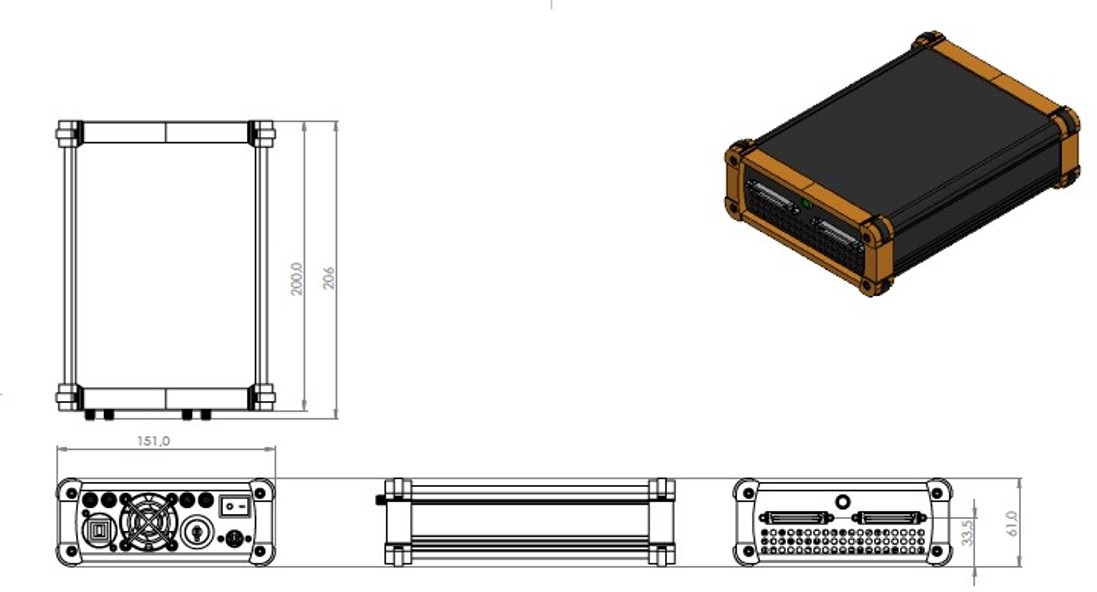

驾驶员图纸


我们在这里为您服务!





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录,我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)



Search Reset
Compare Model Drawings & Specs Availability Reference Price
(USD)
STHHL113
CW LWIR QCL from 10µm to 17µm - HHL Packaged, wavelength ~11.3µm (~885cm-1), measurable gases CH3i Methyl Iodide, operation mode CW or pulsed, typical optical power 5-10mW, full accessible wavelength range ~3cm-1 typically, continuous tuning range >1cm-1 typically, SMSR>25dB. It can work with our laser driver or be integrated into a laser box to be a plug-and-play turnkey system.
4-6 Weeks Request for quote
STHHL118
CW LWIR QCL from 10µm to 17µm - HHL Packaged, wavelength ~11.8µm (~850cm-1), measurable gases COCl2 Phosgene, operation mode CW or pulsed, typical optical power 5-10mW, full accessible wavelength range ~3cm-1 typically, continuous tuning range >1cm-1 typically, SMSR>25dB. It can work with our laser driver or be integrated into a laser box to be a plug-and-play turnkey system.
4-6 Weeks Request for quote
STHHL126
CW LWIR QCL from 10µm to 17µm - HHL Packaged, wavelength ~12.6µm (~795cm-1), measurable gases p-Xylene, operation mode CW or pulsed, typical optical power 5-10mW, full accessible wavelength range ~3cm-1 typically, continuous tuning range >1cm-1 typically, SMSR>25dB. It can work with our laser driver or be integrated into a laser box to be a plug-and-play turnkey system.
4-6 Weeks Request for quote
STHHL130
CW LWIR QCL from 10µm to 17µm - HHL Packaged, wavelength ~13µm (~769cm-1), measurable gases m-Xylene, operation mode CW or pulsed, typical optical power 5-10mW, full accessible wavelength range ~3cm-1 typically, continuous tuning range >1cm-1 typically, SMSR>25dB. It can work with our laser driver or be integrated into a laser box to be a plug-and-play turnkey system.
4-6 Weeks Request for quote
STHHL135
CW LWIR QCL from 10µm to 17µm - HHL Packaged, wavelength ~13.5µm (~741cm-1), measurable gases o-Xylene, operation mode CW or pulsed, typical optical power 5-10mW, full accessible wavelength range ~3cm-1 typically, continuous tuning range >1cm-1 typically, SMSR>25dB. It can work with our laser driver or be integrated into a laser box to be a plug-and-play turnkey system.
4-6 Weeks Request for quote
STHHL137
CW LWIR QCL from 10µm to 17µm - HHL Packaged, wavelength ~13.7µm (~729cm-1), measurable gases Toluene, operation mode CW or pulsed, typical optical power 5-10mW, full accessible wavelength range ~3cm-1 typically, continuous tuning range >1cm-1 typically, SMSR>25dB. It can work with our laser driver or be integrated into a laser box to be a plug-and-play turnkey system.
4-6 Weeks Request for quote
STHHL140
CW LWIR QCL from 10µm to 17µm - HHL Packaged wavelength ~14µm (~713cm-1), measurable gases HCn Hydrogen cyanide, operation mode CW or pulsed, typical optical power 5-10mW, full accessible wavelength range ~3cm-1 typically, continuous tuning range >1cm-1 typically, SMSR>25dB. It can work with our laser driver or be integrated into a laser box to be a plug-and-play turnkey system.
4-6 Weeks Request for quote
STHHL143
CW LWIR QCL from 10µm to 17µm - HHL Packaged, wavelength ~14.3µm (~697cm-1), measurable gases Ethylbenzene, operation mode CW or pulsed, typical optical power 5-10mW, full accessible wavelength range ~3cm-1 typically, continuous tuning range >1cm-1 typically, SMSR>25dB. It can work with our laser driver or be integrated into a laser box to be a plug-and-play turnkey system.
4-6 Weeks Request for quote
STHHL144
CW LWIR QCL from 10µm to 17µm - HHL Packaged, wavelength ~14.4µm (~694cm-1), measurable gases Toluene, operation mode CW or pulsed, typical optical power 5-10mW, full accessible wavelength range ~3cm-1 typically, continuous tuning range >1cm-1 typically, SMSR>25dB.It can work with our laser driver or be integrated into a laser box to be a plug-and-play turnkey system.
4-6 Weeks Request for quote
STHHL148
CW LWIR QCL from 10µm to 17µm - HHL Packaged, wavelength ~14.8µm (~673cm-1), measurable gases Benzene, operation mode CW or pulsed, typical optical power 5-10mW, full accessible wavelength range ~3cm-1 typically, continuous tuning range >1cm-1 typically, SMSR>25dB. It can work with our laser driver or be integrated into a laser box to be a plug-and-play turnkey system.
4-6 Weeks Request for quote
STHHL159
CW LWIR QCL from 10µm to 17µm - HHL Packaged, wavelength ~15.9µm (~628cm-1), measurable gases UF6 Uranium hexafluoride, operation mode CW or pulsed, typical optical power 1-5mW, full accessible wavelength range ~3cm-1 typically, continuous tuning range >1cm-1 typically, SMSR>25dB. It can work with our laser driver or be integrated into a laser box to be a plug-and-play turnkey system.
4-6 Weeks Request for quote
STHHL160
CW LWIR QCL from 10µm to 17µm - HHL Packaged, wavelength ~16µm (~624cm-1), measurable gases Neptunium NpF6, operation mode CW or pulsed, typical optical power 1-5mW, full accessible wavelength range ~3cm-1 typically, continuous tuning range >1cm-1 typically, SMSR>25dB. It can work with our laser driver or be integrated into a laser box to be a plug-and-play turnkey system.
4-6 Weeks Request for quote
STHHL161
CW LWIR QCL from 10µm to 17µm - HHL Packaged, wavelength ~16.1µm (~619cm-1), measurable gases Plutonium PuF6, operation mode CW or pulsed, typical optical power 1-5mW, full accessible wavelength range ~3cm-1 typically, continuous tuning range >1cm-1 typically, SMSR>25dB.It can work with our laser driver or be integrated into a laser box to be a plug-and-play turnkey system.
4-6 Weeks Request for quote
STHHL172
CW LWIR QCL from 10µm to 17µm - HHL Packaged, wavelength ~17.2µm (~581cm-1), measurable gases Nitrous oxide N2O, operation mode CW or pulsed, typical optical power 1-5mW, full accessible wavelength range ~3cm-1 typically, continuous tuning range >1cm-1 typically, SMSR>25dB. It can work with our laser driver or be integrated into a laser box to be a plug-and-play turnkey system.
4-6 Weeks Request for quote
STHHLC
CW LWIR QCL from 10µm to 17µm - HHL Packaged, Please select this option and contact us if you want to customize the chip wavelength range between 10µm to 17µm. It can work with our laser driver or be integrated into a laser box to be a plug-and-play turnkey system.
4-6 Weeks Request for quote
Laser+Driver Modules
CW LWIR QCL from 10µm to 17µm - Laser+Driver Modules, this product is controllable by Windows Software and made of a PCB driver connected to the HHL-packaged laser, please select the chip wavelength range based on HHL Packaged product list (Model No. STHHL118-STHHL172).
4-6 Weeks Request for quote
Turnkey System
CW LWIR QCL from 10µm to 17µm - Plug & Play Desktop Turnkey System, The Turnkey systems can control two laser heads simultaneously and can be fitted with red beam alignment lasers to make lab alignment easier. Please select the chips from the wavelength range between 10-17µm, and contact us about your completed box requirement.
4-6 Weeks Request for quote
