聚合物积分球 SP20/50/100

产品概述选型指南相关产品联系下单！

产品手册：

型号选择指南

	SP20	SP50	SP100
高功率处理	高达 500mW （CW 带内部光电二极管）或 20W（带外部光电二极管的连续波）	高达 5W（带内部光电二极管的连续波）或 40W（带外部光电二极管的连续波）	高达 20W（带内部光电二极管的连续波）或 100W（带外部光电二极管的连续波）
高功率密度	100W/cm²	100W/cm²	100W/cm²
输入端口直径	-	12.5mm	25mm
球体直径	20mm	50mm	100mm
兼容性	带 OPM150 或 OPM500 光功率监视器通过光纤或光电二极管	通过光纤或光电二极管使用 OPM150 或 OPM500 功率计	通过光纤或光电二极管与 OPM150 或 OPM500 功率计配合使用

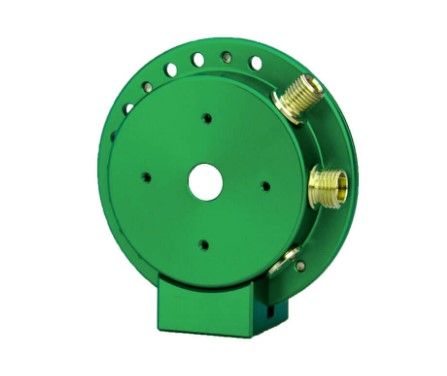

聚合物积分球SP20

专为高功率测量而设计，因为它可以在 µs 的时间尺度上监测功率波动（用于比较热电堆：最多 1 秒），在设置高功率 CW 激光器等时非常有利。它也由固体材料加工而成– 未镀膜，可完美测量近红外可见光范围内的激光功率。我们的聚合物积分球由固体材料，未经涂层。坚固的设备非常适合在近红外可见光范围内测量激光功率。我们提供从 10 毫米到 100 毫米的各种尺寸。较小的尺寸与我们的 OPM150 系列功率计兼容。只需将其插入 USB 端口即可开始测量！

规格

-反光材料：超白聚合物

-球体直径：20mm

-冷却：对流

-SMA和FC光纤端口，光电二极管端口

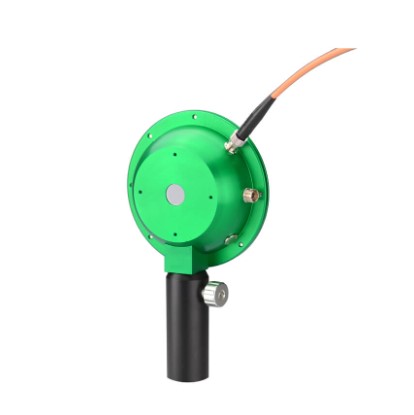

聚合物积分球SP50

旨在以微秒的时间尺度监测功率波动（用于比较热电堆：最多 1 秒），这在设置高功率 CW 激光器等情况下非常有利。它也是由固体材料加工而成，没有涂层，可以完美测量可见光到近红外范围内的激光功率。我们的聚合物积分球由固体加工而成，没有涂层。坚固的设备非常适合在近红外可见光范围内测量激光功率。我们提供广泛的尺寸范围从 10 毫米到 100 毫米。较小的尺寸与我们的 OPM150 系列功率计兼容。只需将其插入 USB 端口即可开始测量！

规格

-反光材料：超白聚合物

-球体直径：50mm

-冷却：对流

-SMA和FC光纤端口，光电二极管端口

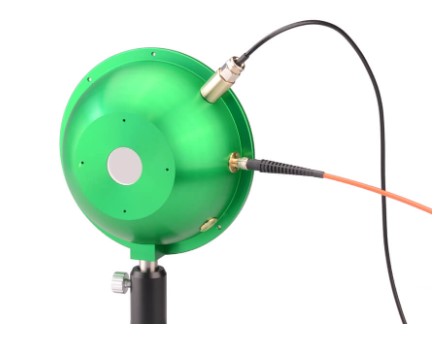

聚合物积分球SP100

旨在微秒的时间范围内监测功率波动（用于比较热电堆：最多 1 秒），这在设置高功率 CW 激光器等情况下非常有利。它也是由固体材料加工而成，没有涂层，可以完美测量可见光到近红外范围内的激光功率。坚固的设备非常适合在近红外可见光范围内测量激光功率。我们提供从 10 毫米到 100 毫米的各种尺寸。较小的尺寸与我们的 OPM150 系列功率计兼容。只需将其插入您的 USB 端口即可开始测量！

规格

-反光材料：超白聚合物

-球体直径：100mm

-冷却：对流

-SMA和FC光纤端口，光电二极管端口

*50mm 和 100mm 球体具有模块化端口，可选择 SMA 和 FC 光纤插座或光电二极管。这些球体可根据要求进行校准。

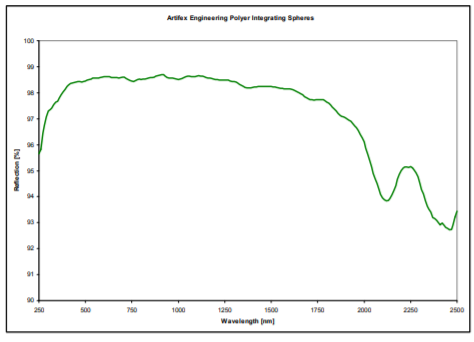

我们使用的聚合物具有高反射率和朗伯扩散率，可确保 250-2500nm 整个范围内的宽带效率。这些积分球可用于光功率测量以及光束均匀化以进行精确的光谱分析。当通过侧面（光纤）端口照射时，100mm 球体在 25mm 端口处表现出优于 1% 的均匀性。10mm 和 20mm 球体具有用于光功率测量的集成光电二极管（可选择紫外硅、可见光增强 InGaAs 或锗），以及用于光谱分析等辅助功能的 SMA 光纤端口。两个输出均位于设备的背面。这两个球体均经过校准并与我们的 OPM150 系列光功率计兼容。

型号选择指南

产品图片	订货号	Φ输入	波长	电压
	OPM150SP20UVS	7	250nm – 1100nm	高达 500mW
	OPM150SP20G		800nm – 1550nm	高达 500mW
	OPM150SP20VIGA		400nm – 1600nm	高达 500mW
	OPM150SP20x2.0IGA		800nm – 2000nm	高达 500mW
	OPM150SP20x2.2IGA		1000nm – 2200nm	高达 500mW
	OPM15SP50UVS	12.5	250nm – 1100nm	高达 5W
	OPM15SP50G		800nm – 1550nm	高达 5W
	OPM15SP50VIGA		400nm – 1600nm	高达 5W
	OPM15SP50x2.0IGA		800nm – 2000nm	高达 5W
	OPM15SP50x2.2IGA		1000nm – 2200nm	高达 5W
	OPM15SP100UVS	25	250nm – 1100nm	高达 5W
	OPM15SP100G		800nm – 1550nm	高达 5W
	OPM15SP100VIGA		400nm – 1600nm	高达 5W
	OPM15SP100x2.0IGA		800nm – 2000nm	高达 5W
	OPM15SP100x2.2IGA		1000nm – 2200nm	高达 5W

产品手册：

OPM150_Console. PDF | Sensor Head Summary.PDF | Integrating-sphere_Polymer.PDF

	聚合体				金
型号	P10	P20	SP20	SP50/100	G25	G65	G100L
内径	10mm	20mm	20mm	50mm/100mm	25mm	65mm	100mm
输入端口直径	3,5mm	7mm
最大功率处理能力	<50mW	200mW	500mW-20W	5W-100W	高达100W (CW)	高达400W (CW)	高达 5kW (CW)
波长范围	200-2500nm	200-2500nm	200-2500nm	200-2500nm	650nm – 20µm	650nm – 20µm	650nm – 20µm

根据波长选择功率传感器 点击这里

SIMTRUM 提供两种类型的传感器头：自由光束和光纤耦合，Wtih 各种二极管材料允许从 250nm 到 2500nm 进行测量。硅传感器波长范围涵盖250nm-110nm，钨传感器波长范围涵盖800nm-1500nm，InGaAs传感器波长范围涵盖400-2500nm。每个探头的校准文件都存储在其连接器中。因此，更改波长范围就像更换探头一样简单。

光密度滤光片的选择

我们提供经过校准的衰减滤光片，可将自由光束头的范围扩展多达三个数量级。功率范围从1nW到300mW

用于带积分球的高功率传感组合传感器 点击这里

我们提供积分球，可以将您的高功率测量从2uW扩展到100W.响应时间为100us，采样率高达600S/s，比使用热电堆传感器要多得多。而且也不用担心热漂移！

Match Power Meter 控制台 点击这里

型号	OPM 150	OPM 200	OPM 500
探测器头	自由光束/光纤头	纤维头
USB端口	Yes	No	Yes
输出	数字和模拟	模拟	数字和模拟
功率范围	nW - kW	µW - mW	pW - mW
准确性	± 4	± 5
再现性	± 1	± 0.5
线性	± 0.2

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

Search Reset

	Availability	Reference Price (USD)
OPM 150 Power Meter Console 12mA Max Current 12 mA Measurement bandwidth: 10kHz , Interfaces: USB, Compatible with full range power meter sensor	In Stock	$360 - 450
OPM 150 Power Meter Console 4mA Max Current 4 mA Measurement bandwidth: 100kHz , Interfaces: USB, Compatible with full range power meter sensor	In Stock	$370 - 480
OPM150SP20UVS High Power Polymer Integrating Spheres (20-100mm), 20mm Polymer, Wavelength 250nm - 1100nm, power up to 500mW	4-6 Weeks	$850 - 999
OPM150SP20G High Power Polymer Integrating Spheres (20-100mm), 20mm Polymer, Wavelength 800nm - 1550nm, power up to 500mW	4-6 Weeks	$940 - 1110
OPM150SP20VIGA High Power Polymer Integrating Spheres (20-100mm), 20mm Polymer, Wavelength 400nm - 1600nm, power up to 500mW	4-6 Weeks	$980 - 1150
OPM150SP20x2.0IGA High Power Polymer Integrating Spheres (20-100mm), 20mm Polymer, Wavelength 800nm - 2000nm, power up to 500mW	4-6 Weeks	$1140 - 1350
OPM150SP20x2.2IGA High Power Polymer Integrating Spheres (20-100mm), 20mm Polymer, Wavelength 1000nm - 2200nm, power up to 500mW	4-6 Weeks	$1140 - 1350
OPM150SP50UVS High Power Polymer Integrating Spheres (20-100mm), 50mm Polymer, Wavelength 250nm - 1100nm, power up to 5w	4-6 Weeks	$1190 - 1400
OPM150SP50G High Power Polymer Integrating Spheres (20-100mm), 50mm Polymer, Wavelength 800nm - 1550nm, power up to 5w	4-6 Weeks	$1280 - 1500
OPM150SP50VIGA High Power Polymer Integrating Spheres (20-100mm), 50mm Polymer, Wavelength 400nm - 1600nm, power up to 5W	4-6 Weeks	$1320 - 1550
OPM150SP50x2.0IGA High Power Polymer Integrating Spheres (20-100mm), 50mm Polymer, Wavelength 800nm - 2000nm, power up to 5W	4-6 Weeks	$1480 - 1740
OPM150SP50x2.2IGA High Power Polymer Integrating Spheres (20-100mm), 50mm Polymer, Wavelength 1000nm - 2200nm, power up to 5W	4-6 Weeks	$1480 - 1740
OPM150SP100UVS High Power Polymer Integrating Spheres (20-100mm), 100mm Polymer, Wavelength 250nm - 1100nm, power up to 20W	4-6 Weeks	$1750 - 2050
OPM150SP100G High Power Polymer Integrating Spheres (20-100mm), 100mm Polymer, Wavelength 800nm - 1550nm, power up to 20W	4-6 Weeks	$1840 - 2160
OPM150SP100VIGA High Power Polymer Integrating Spheres (20-100mm), 100mm Polymer, Wavelength 400nm - 1600nm, power up to 20W	4-6 Weeks	$1850 - 2180
OPM150SP100x2.0IGA High Power Polymer Integrating Spheres (20-100mm), 100mm Polymer, Wavelength 800nm - 2000nm, power up to 20W	4-6 Weeks	$2040 - 2400
OPM150SP100x2.2IGA High Power Polymer Integrating Spheres (20-100mm), 100mm Polymer, Wavelength 1000nm - 2200nm, power up to 20W	4-6 Weeks	$2080 - 2450
