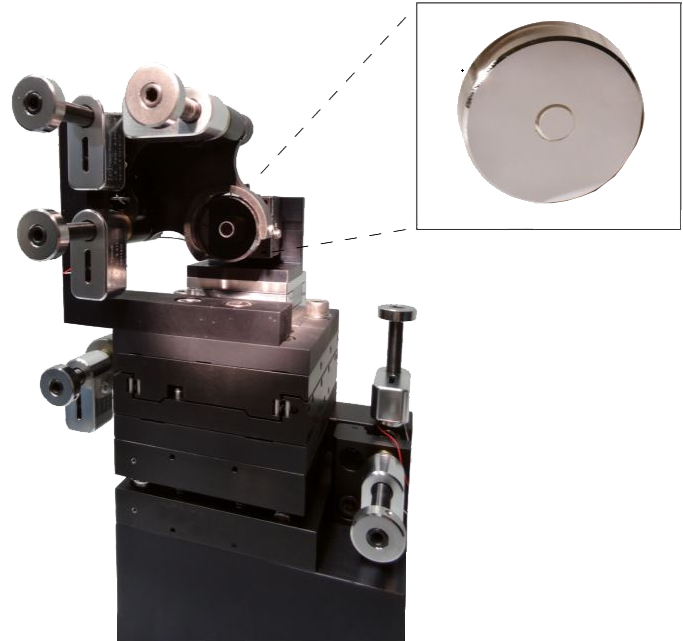

我们的脉冲延迟单元利用了 XUV/软 X 射线多层双面镜，并结合了我们在泵浦-探针实验设置方面的深厚知识。该双段镜可以将红外（IR）脉冲和低散射的 XUV/软 X 射线脉冲聚焦到一个共同的焦点，并通过干涉仪精确调整时间延迟。 这使得能够进行时间分辨实验，使用 XUV/软 X 射线脉冲进行泵浦，并用 IR 脉冲进行探测，或者反过来。基于例如通过高次谐波生成（HHG）在 XUV/软 X 射线范围内产生的阿秒脉冲的特性，该设备为您的实验提供了最先进的最高时间分辨率。 镜面涂层可以根据中心能量和带宽定制。

主要产品特征：

 时间分辨率：3 阿秒

 扫描范围：300 飞秒

 可调节范围：5 个自由度

 定制的能量范围和带宽

 真空兼容性：<10-6 mbar

 驱动器行程范围：≈ 100 µm（软件限制范围为 0-95 µm）

 驱动器分辨率：2 nm

 行程范围：25 mm

 步进大小：< 30 nm

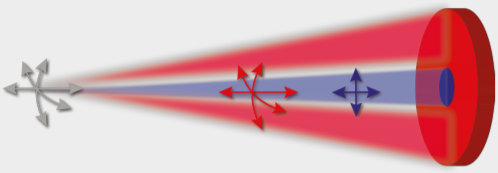

  延迟单元的工作原理：通过调整核心位置（反射 XUV/软 X 射线脉冲）相对于外环镜的位    置（反射 IR 脉冲），来引入时间延迟。 5 个自由度的调节确保了焦点处两束脉冲的空间    和时间上的完美重叠。

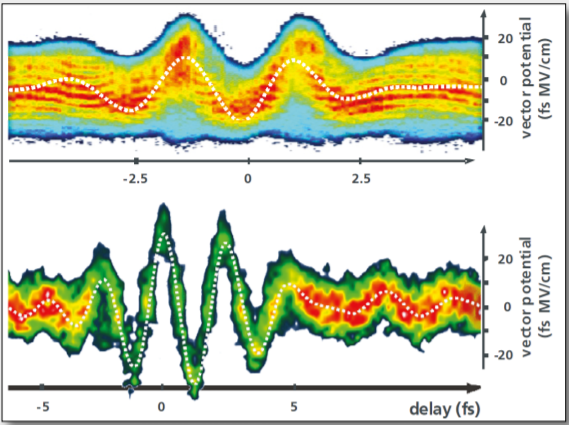

  上图显示了我们在MPQ （Garching, Germany）用XUV/IR脉冲延迟装置进行的阿秒光电子条纹实验。上图描述了用短80秒脉冲和3.3飞秒条纹红外脉冲（其矢量电势用白色虚线表示）[2]进行的测量。

  下图是250秒脉冲和4.3飞秒红外脉冲。两者都证明了我们的设备可以实现高时间分辨率， 这是超快实验创新和成功的关键。
