VUV小型光谱仪 ( 104-1100nm )
产品概述 规格参数 软件和驱动程序 相关产品 联系下单！

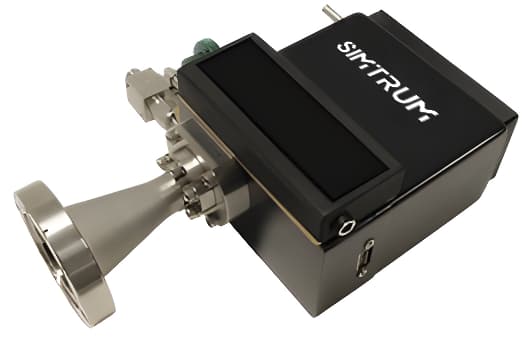

    Simtrum提供的VUV小型光谱仪是一款微型Czerny-Turner光谱仪，具有优异的速度、光谱范围和光谱分辨率，通过软件控制光缝大小、入射f#、阶次选择滤光片、光栅角度和暗光曝光。为了进行VUV操作，光谱仪配备了超高真空（UHV）窗口和层流净化系统，可实现至窗口短波长截止（MgF2为112nm）的操作。其体积足够小，可以手持，且在5米电缆末端的任何方向均可完全操作。配件包括内置的光谱校准灯、多光谱平场光源，以及低成本的配件，如望远镜、真空适配器和流量控制器。


产品特征

  • 高速C-T型光路光学高达f/3.2 （CCD）
  • 在3600 l/mm的光栅密度下分辨率优于0.2nm
  • 可选光栅密度600l/mm-4200l/mm
  • 可选狭缝尺寸25-400um
  • 可选输入光圈：f/3.2, f/6.2, f/8.4
  • 灵敏度范围从100到1000 nm
  • 简单的USB接口，用于光谱采集和光谱仪控制，长达10米的电缆

应用

  • 材料科学
  • 光化学研究
  • 环境监测
  • 半导体工业


真空接口

    前端2.75英寸法兰可连接到超高真空（UHV）腔室。光谱仪通过镁氟化物（MgF₂）窗口在真空适配器中隔离，气体置换可以使用干燥的氮气（N₂）、氩气（Ar）或氦气（He）。
    光谱仪可以在不破坏真空的情况下从真空腔室中移除，这使得在光谱仪非操作极限以上进行UHV腔室的烘烤成为可能。

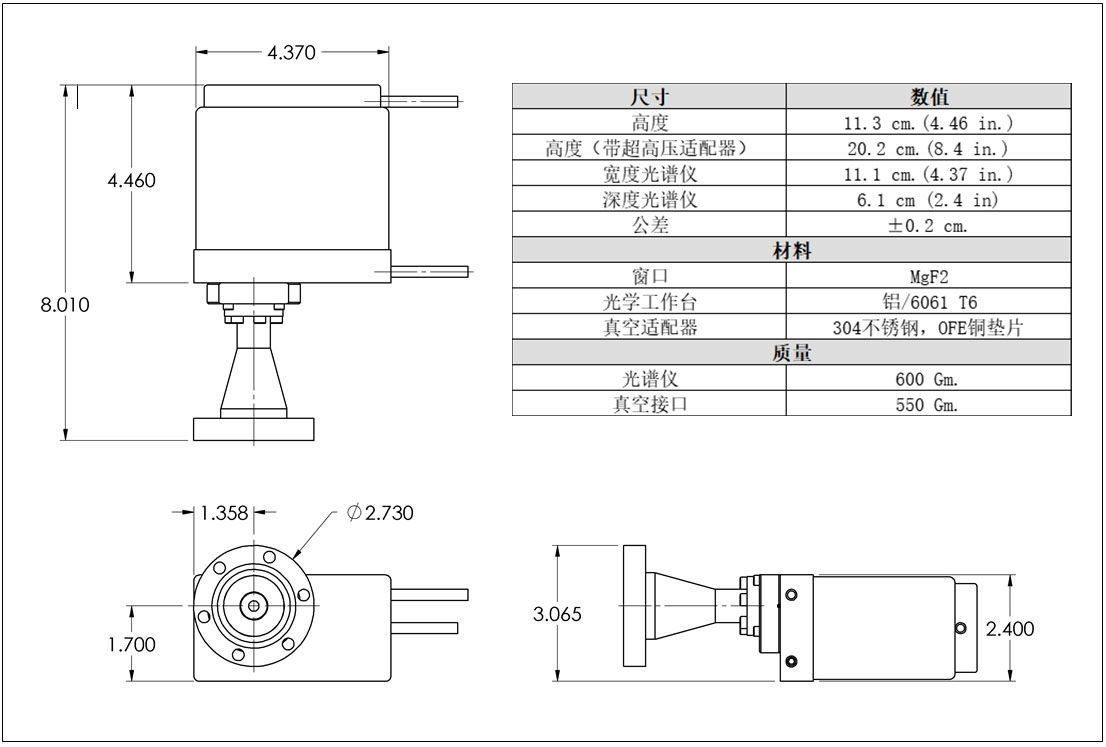

产品尺寸

规格参数
参数 最小值 平均值 最大值 单位
  焦距（输入） 76 76.2 74.4 mm
  焦距（输出） 44 45 46 mm
  波长范围（取决于光栅） 104 / 1100 nm
  波长精度 / ±0.1 / nm

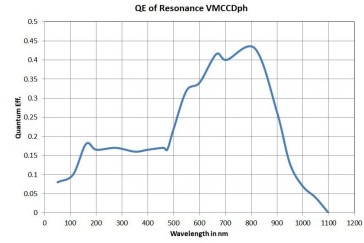

  CCD量子效率110-400nm 10 18 20 %
  CCD量子效率400-930nm 15 / 42 %
  CCD量子效率930-1050nm 3 / 15 %
  波长范围 在100-500nm范围内可达5帧，可扩展到100-1100nm
  波长分辨率 在3600l/mm的光栅密度下，小于0.25 nm
  可选光栅密度 600-4200 l/mm
  可选狭缝（软件控制） 25/50/100/200/400 mm
  可选光栅孔径（软件控制） 有效范围f# 3.2至8.4
  探测器 2048像素VUV/UV荧光粉线性阵列
  UHV选择 窗口适配器2.75"平板法兰
  接口 两根 USB 2.0 电缆，用于数据、电源和伺服控制

选型指导

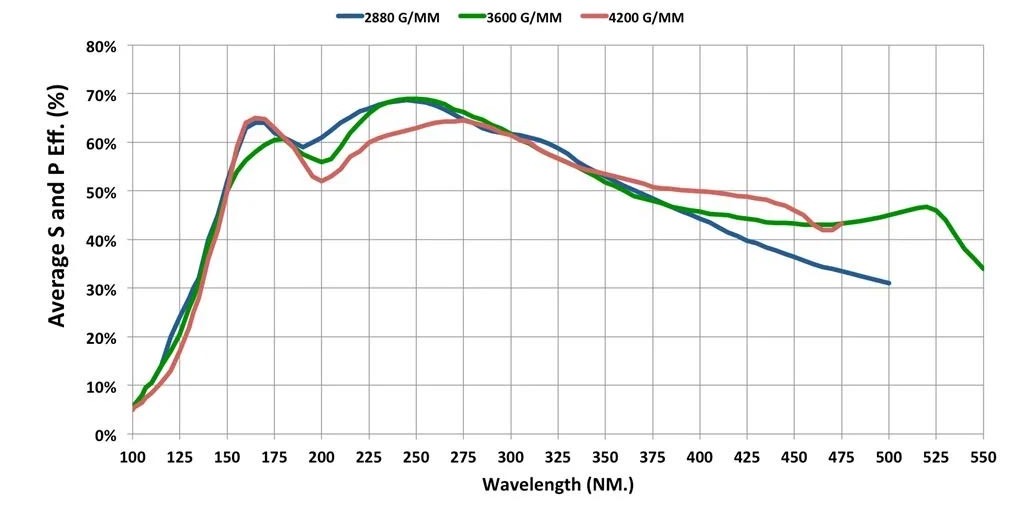

光栅密度l/mm 波长范围(nm) 25 mic. f/3.2 FWHM(nm) 25 mic. f/6.2 FWHM(nm) 25 mic. f/8.2 FWHM(nm)
   600 210-1040 1.61 1.05 0.91
  1200 104-1040 0.81 0.53 0.46
  1440 104-850 0.67 0.44 0.38
  1800 104-680 0.54 0.35 0.3
  2400 104-510 0.4 0.26 0.23
  2880 104-425 0.34 0.22 0.19
  3600 104-340 0.27 0.18 0.15
  4200 104-290 0.23 0.15 0.13

*注:
  1. 1.基础款为2048个像素CCD，12bit 模数转换。此外，如果您需要我们还可以提供3648像素CCD，16bit 模数转换，以及可外部触发的升级款选项。
  2. 2.可根据实际需要灵活选择所需光栅。由于光栅可以更换，您可以单独购买所需要的光栅进行安装。

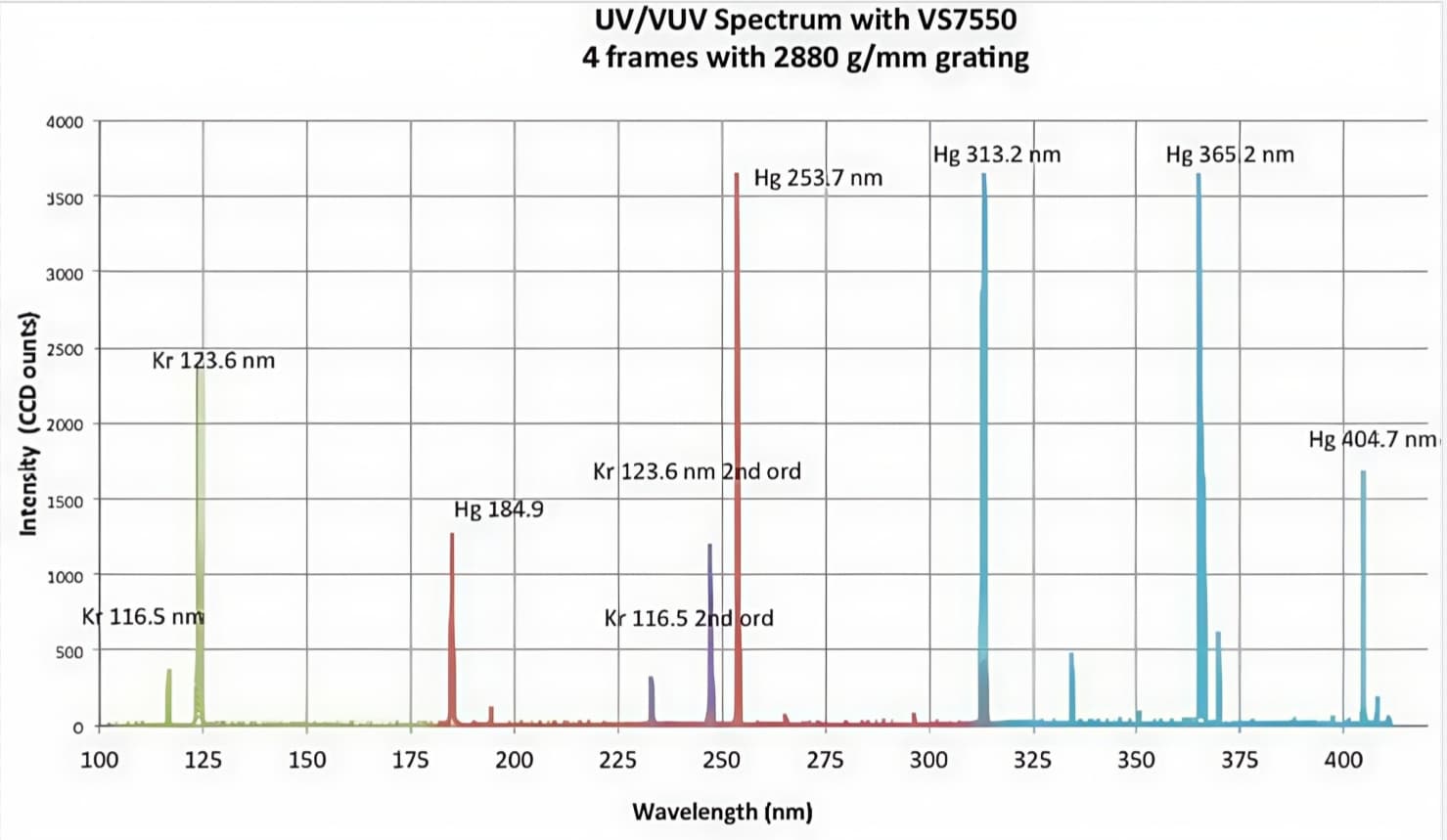

  3. 3.此外，我们还提供了一个替代校准光源，因为该光源位于光谱仪的上表面，在校准时无需将光谱仪从真空室中取出即可进行校准。

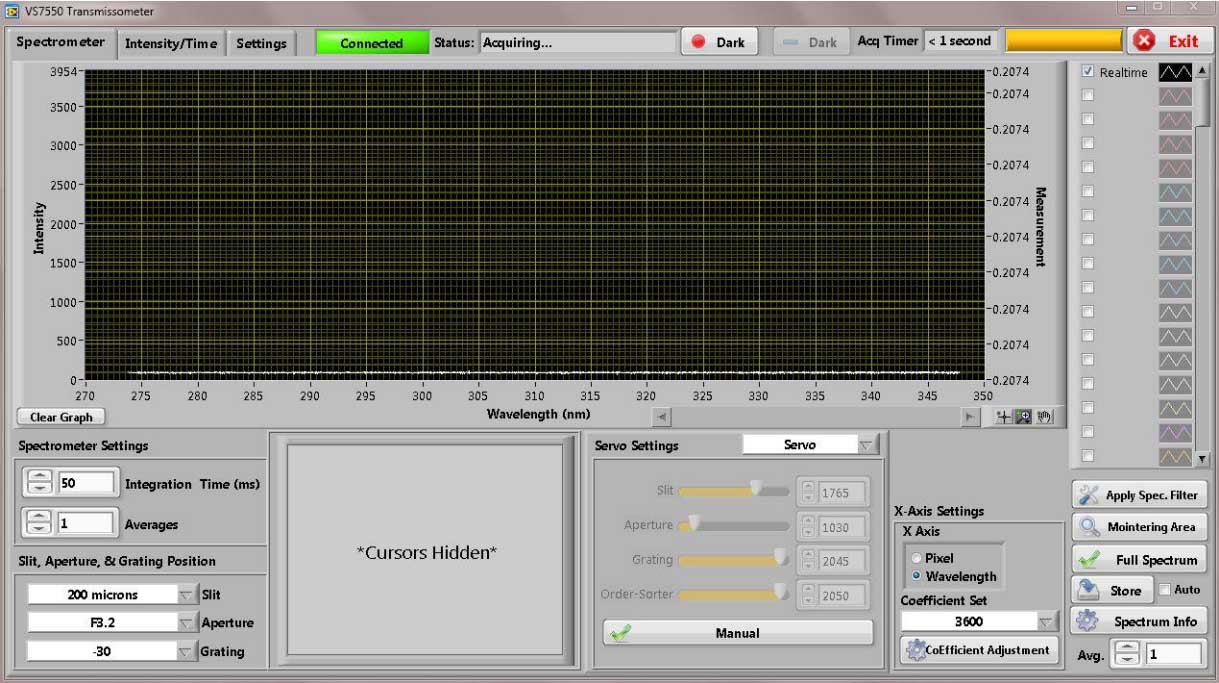

PC软件包可以控制所有光谱仪功能、显示和存储光谱数据。功能包括:

  • 改变所有CCD参数（波长系数，积分时间）
  • 狭缝宽度控制
  • 波长范围控制
  • 输入孔径（输入f#）控制
  • 可选光谱阶次
  • 像素或波长显示
  • 软件激活暗斑
  • 数据导出（XLS用户可选择）
  • 存储多个光谱和图形/保存多个光谱




产品型号 波长(nm) 色散 分辨率
 极紫外光谱仪（1-200nm） 5 至 80 0.5 to   1.3nm/mm <0.028nm at 40nm
 极紫外光谱仪（1-200nm） 30 至 250 ~2.0nm/mm <0.1nm
 极紫外光谱仪（1-200nm） 1 至 100 - <0.1nm
 真空紫外光谱仪 （80-300nm） 40 至 200 0.9 to   1.6nm/mm <0.05nm at 120nm
 真空紫外光谱仪 （80-300nm） 80 至 300 ~2.5nm/mm <0.1nm
 X射线光谱仪 （1- 20keV）
 2-4 keV  - 0.3eV
 扩展X射线吸收EXAFS （5-12keV） 5-12keV  -  -
 近边缘X射线吸收NEXAFS（0.2-1.2keV）
 200 - 1200eV
  -  -

我们在这里为您服务！





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)


Search Reset
Compare Model Drawings & Specs Availability Reference Price
(USD)
LA-RE01-VUV/210-1040
2048像素CCD 12位A/D转换 波长范围：210-1040 nm 狭缝 25um f/3.2 时的FWHM：1.61nm 狭缝 25um f/6.2 时的FWHM：1.05nm 狭缝 25um f/8.2 时的FWHM：0.91nm 		4-6周 $25698.46
LA-RE01-VUV/104-1040
2048像素CCD，12位A/D转换，波长范围：104-1040 nm，狭缝 25um f/3.2 时的FWHM：0.81nm，狭缝 25um f/6.2 时的FWHM：0.53nm，狭缝 25um f/8.2 时的FWHM：0.46nm 		4-6周 $25698.46
LA-RE01-VUV/104-850
2048像素CCD，12位A/D转换，波长范围：104-850 nm，狭缝 25um f/3.2 时的FWHM：0.67nm，狭缝 25um f/6.2 时的FWHM：0.44nm，狭缝 25um f/8.2 时的FWHM：0.38nm 		4-6周 $25698.46
LA-RE01-VUV/104-680
2048像素CCD，12位A/D转换，波长范围：104-680 nm，狭缝 25um f/3.2 时的FWHM：0.54nm，狭缝 25um f/6.2 时的FWHM：0.35nm，狭缝 25um f/8.2 时的FWHM：0.30nm 		4-6周 $25698.46
LA-RE01-VUV/104-510
2048像素CCD，12位A/D转换，波长范围：104-510 nm，狭缝 25um f/3.2 时的FWHM：0.40nm，狭缝 25um f/6.2 时的FWHM：0.26nm，狭缝 25um f/8.2 时的FWHM：0.23nm 		4-6周 $25698.46
LA-RE01-VUV/104-425
2048像素CCD，12位A/D转换，波长范围：104-425 nm，狭缝 25um f/3.2 时的FWHM：0.34nm，狭缝 25um f/6.2 时的FWHM：0.22nm，狭缝 25um f/8.2 时的FWHM：0.19nm 		4-6周 $25698.46
LA-RE01-VUV/104-340
2048像素CCD，12位A/D转换，波长范围：104-340 nm，狭缝 25um f/3.2 时的FWHM：0.27nm，狭缝 25um f/6.2 时的FWHM：0.18nm，狭缝 25um f/8.2 时的FWHM：0.15nm 		4-6周 $25698.46
LA-RE01-VUV/104-290
2048像素CCD，12位A/D转换，波长范围：104-290 nm，狭缝 25um f/3.2 时的FWHM：0.23nm，狭缝 25um f/6.2 时的FWHM：0.15nm，狭缝 25um f/8.2 时的FWHM：0.13nm 		4-6周 $25698.46
LA-RE01-VUV16bit
3648像素CCD，16位A/D转换，外部触发 		4-6周 $27332.31

LA-RE01-VUV-Ac-adapter - Parameter

LA-RE01-VUV-Ac-Cal light  - Parameter

LA-RE01-VUV-Ac-UV-grating - Parameter

LA-RE01-VUV-Ac-DUV-grating - Parameter

LA-RE01-VUV16bit - Parameter

LA-RE01-VUV/104-290 - Parameter

LA-RE01-VUV/104-340 - Parameter

LA-RE01-VUV/104-425 - Parameter

LA-RE01-VUV/104-510 - Parameter

LA-RE01-VUV/104-680 - Parameter

LA-RE01-VUV/104-850 - Parameter

LA-RE01-VUV/104-1040 - Parameter

LA-RE01-VUV/210-1040 - Parameter

LA-RE01-VUV-Ac-adapter - Download

LA-RE01-VUV-Ac-Cal light  - Download

LA-RE01-VUV-Ac-UV-grating - Download

LA-RE01-VUV-Ac-DUV-grating - Download

LA-RE01-VUV16bit - Download

LA-RE01-VUV/104-290 - Download

LA-RE01-VUV/104-340 - Download

LA-RE01-VUV/104-425 - Download

LA-RE01-VUV/104-510 - Download

LA-RE01-VUV/104-680 - Download

LA-RE01-VUV/104-850 - Download

LA-RE01-VUV/104-1040 - Download

LA-RE01-VUV/210-1040 - Download

Accessories

Compare Model Drawings & Specs Availability Reference Price
(USD)
LA-RE01-VUV-Ac-DUV-grating
光栅范围900 ~ 4200g /mm带DUV涂层 		4-6week $1532.31
LA-RE01-VUV-Ac-UV-grating
光栅范围900 ~ 4200g /mm带UV涂层 		4-6周 $940.00
LA-RE01-VUV-Ac-Cal light
VUV校准光源采用Kr10.6-B6x30 10mm氪低功率灯泡 		4-6周 $3186.15
LA-RE01-VUV-Ac-adapter
光纤适配器与定制光谱仪耦合VUV光谱仪 		4-6周 $1372.31
