这些放大器提供高振幅和带宽，非常适合用作低压任意波形发生器的升压放大器。

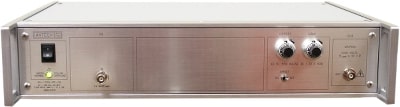

AV-110 & AV-112 系列

AV-110系列可变增益线性放大器专为驱动峰值输出电压高达1000伏的高阻抗负载而设计。AV-112系列是类似的，但设计用于低阻抗负载（因此更高的平均功率）。

型号AV-110A-PS提供高达±500V（即峰峰值1000V），带宽为DC-3 kHz，上升时间为35 us，增益变量（通过十匝控制）从x1到x250。高速高压AV-110J-PS驱动低至10 kΩ的负载，幅值为±400V，上升时间为3.5 us。型号AV-110B-PS为大于50 kΩ的负载提供±200V，带宽为100 kHz。增益从x1到x100可变，最大输出时的上升时间为1.5 us。AV-110G-PS是相同的，除了最大带宽扩展到350kHz。对于较低幅度的应用，型号AV-110C-PS提供高达200伏的峰峰值，带宽为DC至200 kHz，增益从x1到x50不等。对于更高带宽的应用，AV-110H-PS具有1MHz带宽和±50伏高阻抗负载（≥10 kΩ）的振幅。AV110D-PS型号还具有1 MHz带宽，但为低阻抗负载（≥50 Ω）提供±30伏的振幅。AV-110E-PS可以驱动低至20 Ω的负载阻抗，幅度为±25伏，频率高达50 kHz。大多数AV-110型号提供双通道选项，提供两个独立的放大器，具有单独的连接器和增益控制。此外，大多数型号都提供可选的十匝直流偏置控制，该控制将双极直流偏置引入输出波形。

400V（峰峰值）型号AV-112A-PS具有直流至300 kHz的带宽，1 us上升时间和可变增益（使用十匝控制）从x1到x100。型号AV-112A-PS将驱动负载阻抗低至5 kΩ，并将提供平均输出功率高达8瓦。AV-112AH-PS是一个更高功率的版本，能够驱动低至1.2 kΩ的负载阻抗，并产生高达35W的输出功率。50 kHz带宽型号AV-112B-PS提供高达270伏的峰峰值负载阻抗大于500欧姆。增益从x1到x68可变，最大输出时的上升时间为1 us。这种型号将提供高达40瓦的平均输出功率。对于较低幅度和负载阻抗（100欧姆）的应用，Avtech提供AV-112C-PS型，它提供高达180伏的峰峰值，带宽为DC-30 kHz，增益从x1到x45可变。型号AV-112C-PS将输出平均输出功率水平高达81瓦。标准模型提供非反相增益，反向增益模式可以作为选项添加。型号AV-112D-PS提供高达50V的单极（仅正极）操作，负载阻抗低至10欧姆。这提供了高达5安培（50V / 10Ω = 5A）的峰值电流，平均电流高达2.5安培。带宽为20kHz。
