半导体光放大器(SOA) | 瑆创光学电子商店

半导体光放大器 (SOA)

单极化半导体运算放大器:SP-SOAD





1060/1310/1450/1550/1600/1650nm的单偏振半导体光放大器器件(SP-SOAD)采用高质量弯角SOA芯片和双透镜耦合到不同的SM/PM光纤,以实现不同的输出功率。闭环 TEC/热敏电阻温度控制可确保大动态输入信号的稳定放大输出。SOA 器件采用标准 14 引脚或 8 引脚蝶形封装。SOA 器件具有高光增益、高饱和输出功率、低或单偏振、低噪声系数和宽波长范围。我们可以在输入和输出侧选择光隔离器,并根据客户要求选择SM / PM光纤和其他特殊光纤的输出光纤。产品符合Telcordia GR-468标准,并符合RoHS要求。

应用



- 光纤连接和开关的损耗补偿

- 波分复用光纤网络

- 100G光纤数据中心



特征



- 宽波长范围

- MQW设计

- 高饱和输出功率

- 选择低/单极化

- 低增益纹波和噪声系数

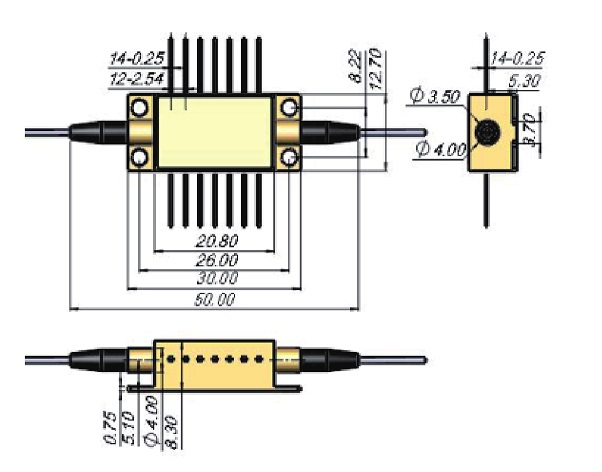

机械尺寸



产品规格和手册

产品手册链接:

参数 符号 最小 典型值 最大 单位
中心波长 (1060nm) λc 1040 1060 1080 nm
中心波长 (1310nm) λc 1290 1310 1330 nm
中心波长 (1450nm) λc 1430 1450 1470 nm
中心波长 (1550nm) λc 1525 1545 1565 nm
中心波长 (1600nm) λc 1580 1600 1620 nm
中心波长 (1650nm) λc 1620 1640 1660 nm
@-25dBm 信号时的小信号增益 Gmax 15 20 - dB
饱和输出功率(@0dBm输入功率) Psat 10 12 - dBm
工作电流 · - 450 650 ma
3dB增益带宽 Δλc3dB 45 60 - nm
增益纹波 (p-p) @lop, λc ΔG - 0.5 1 dB
偏振消光比 PER 20 - - dB
噪声系数 NF - 8 9 dB
反向电压 VR - - 2.5 V
TEC 电流 ITEC - 1 1.5 A
TEC 电压 VTEC - 2.8 3.7 V
热敏电阻 Resistance@25 °C RTH 9.5 10 10.5
光隔离 ISO 30 - - dB
工作温度 TOP -5 - 70 °C
储存温度 TS -40 - 85 °C

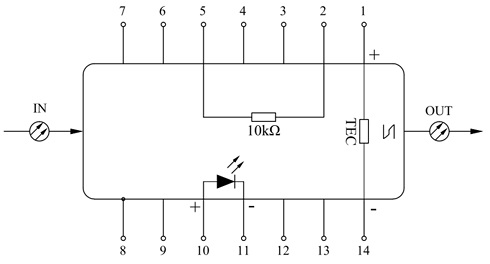

PIN定义   PIN识别
1 热电冷却器 (+)
2 热敏电阻
3 NC
4 NC
5 热敏电阻
6 NC
7 NC
8 案例接地
9 NC
10 SLED 阳极 (+)
11 SLED 阴极 (-)
12 NC
13 NC
14 热电冷却器 (-)



订购信息

SOAD-
SOAD-
波长 偏振类型 包装 输出功率 输入光纤类型 输出光纤类型 尾纤类型 尾纤长度 连接器
06:1060nm 1:偏振不敏感 1: 14 PIN 0: 6dB 0: SMF-28e 0: SMF-28e 0:250μm裸光纤 1:50cm 0:无
31: 1310nm 2:单极化 2: 8 PIN 1: 8dB 1: PMF-1310 1: PMF-1310 1:900μm松管 2:100cm 1 :FC/UPC
45: 1450nm     2: 10dB 2: PMF-1550 2: PMF-1550 2:900μm紧管 3:150cm 2:FC/APC
55: 1550nm     3: 13dB 8: PM980 8: PM980 C:可定制 4:200cm 3:SC/UPC
60:1600nm     C:可定制 9: Flexcol060 9: Flexcol060   C:可定制 4:SC/APC
65:1650nm       C:可定制 C:可定制     5:LC/UPC
                6:LC/APC
                C:可定制
订购表格示例:SOAD-5521122122-01
SOAD- 55 2 1 1 2 2 1 2 2
  1550nm 单极化 14 PIN 8分贝 PMF-1550 PMF-1550 900μm松管 100cm FC/APC

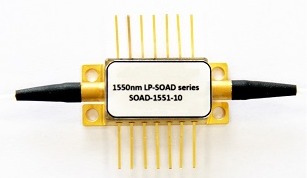

低偏振半导体运算放大器:LP-SOAD







1310/1550/1600nm的低偏振(LP)半导体光放大器采用高质量弯角SOA芯片和双透镜耦合到不同的SM/PM光纤,以实现不同的输出功率。闭环 TEC/热敏电阻温度控制可确保大动态输入信号的稳定放大输出。SOA 器件采用标准 14 引脚或 8 引脚蝶形封装。SOA 器件具有高光增益、高饱和输出功率、低或单偏振、低噪声系数和宽波长范围。我们可以在输入和输出侧选择光隔离器,并根据客户要求选择SM / PM光纤和其他特殊光纤的输出光纤。产品符合Telcordia GR-468标准,并符合RoHS要求。

应用



- 光纤连接和开关的损耗补偿

- 波分复用光纤网络

- 100G光纤数据中心

特征



- 宽波长范围

- 高饱和输出功率

- 低偏振灵敏度

- 低增益纹波和噪声系数

- MQW设计

Mechanical Dimensions





产品规格和手册

产品手册链接:

参数 代号 最小 典型值 最大 单位
中心波长 (1310nm) λc 1270 1310 1330 nm
中心波长 (1550nm) λc 1525 1545 1565 nm
中心波长 (1600nm) λc 1580 1600 1620 nm
@-25dBm 信号时的小信号增益  Gmax 15 20 - dB
饱和输出功率(1310nm® -3 dB) Psat 10 12 - dBm
饱和输出功率 (1550nm® -3 dB) Psat 8 10 - dBm
饱和输出功率 (1600nm® -3 dB) Psat 8 10 - dBm
工作电流 IF - 450 650 mA
3dB增益带宽 Δλc3dB 45 60 - nm
增益纹波 (p-p) @ lop, λc ΔG - 0.5 1 dB
偏振相关增益 PDG - 0.5 1 dB
噪声系数 NF - 8 9 dB
反向电压 VR - - 2.5 V
TEC 电流 ITEC - 1 1.5 A
TEC 电压 VTEC - 2.8 3.7 V
热敏电阻 Resistance@25 °C RTH 9.5 10 10.5
光隔离 ISO 30 - - dB
工作温度 Top -5 - 70 °C
储存温度 TS -40 - 85 °C





PIN定义   PIN识别
1 热电冷却器 (+)
2 热敏电阻
3 NC
4 NC
5 热敏电阻
6 NC
7 NC
8 案例接地
9 NC
10 SLED 阳极 (+)
11 SLED 阴极 (-)
12 NC
13 NC
14 热电冷却器 (-)



订购信息



SOAD- □       □
SOAD- 波长 偏振类型 输出功率 输入光纤类型 输出光纤类型 尾纤类型 尾纤长度 连接器
10: 1064nm 1 偏振不敏感 1: 14 PIN 0: 6dBm 0: SMF-28e 0: SMF-28e 0:250um裸光纤 1:50cm 0:无
31: 1310nm 2:单极化 2: 8 PIN 1: 8dBm 1:PMF-1310 1:PMF-1310 1:900um松管 2:100cm 1 :FC/UPC
45: 1450nm     2: 10dBm 2:PMF-1550 2:PMF-1550 2:900um紧管 3:150cm 2:FC/APC
55: 1550nm     3: 13dBm C:可 定制 C:可定制 C:可定制 4:200cm 3:SC/UPC
65:1650nm     C:可定制       C:可定制 4:SC/APC
                5:LC/UPC
                6:LC/APC
                C:可定制
订购表格示例:SOAD-5511100222-01
SOAD- 55 1 1 1 0 0 2 2 2
  1550nm 偏振不敏感 14 PIN 8dBm SMF-28e SMF-28e 900um紧管 100cm FC/APC

我们在这里为您服务!





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录,我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)



Search Reset
Compare Model Drawings & Specs Availability Reference Price
(USD)
SOAD-1310-15-8-SM
Semiconductor Optical Amplifier(Low - Polarization) , wavelength 1290-1330nm, gain 15dB, saturation output power 8dBm, SM fiber type
4-6 Weeks $2249.00
SOAD-1545-15-8-SM
Semiconductor Optical Amplifier(Low - Polarization), wavelength 1525-1565nm, gain 15dB, saturation output power 8dBm, SM fiber type
4-6 Weeks $2249.00
SOAD-1060-15-10-PM
Semiconductor Optical Amplifier(Single - Polarization), wavelength 1040-1080nm, gain 15dB, saturation output power 10dBm, PM fiber type
4-6 Weeks $3077.00
SOAD-1310-15-10-PM
Semiconductor Optical Amplifier(Single - Polarization), wavelength 1290-1330nm, gain 15dB, saturation output power 10dBm, PM fiber type
4-6 Weeks $2130.00
SOAD-1450-15-10-PM
Semiconductor Optical Amplifier(Single - Polarization), wavelength 1430-1470nm, gain 15dB, saturation output power 10dBm, PM fiber type
4-6 Weeks $2249.00
SOAD-1545-15-10-PM
Semiconductor Optical Amplifier(Single - Polarization), wavelength 1525-1565nm, gain 15dB, saturation output power 10dBm, PM fiber type
4-6 Weeks $2130.00
SOAD-1600-15-10-PM
Semiconductor Optical Amplifier(Single - Polarization), wavelength 1565-1625nm, gain 15dB, saturation output power 10dBm, PM fiber type
4-6 Weeks $2272.00
SOAD-1640-15-10-PM
Semiconductor Optical Amplifier(Single - Polarization), wavelength 1620-1660nm, gain 15dB, saturation output power 10dBm, PM fiber type
4-6 Weeks $2296.00

SOAD-1640-15-10-PM - Parameter

SOAD-1600-15-10-PM - Parameter

SOAD-1545-15-10-PM - Parameter

SOAD-1450-15-10-PM - Parameter

SOAD-1310-15-10-PM - Parameter

SOAD-1060-15-10-PM - Parameter

SOAD-1545-15-8-SM - Parameter

SOAD-1310-15-8-SM - Parameter

SOAD-1640-15-10-PM - Download

SOAD-1600-15-10-PM - Download

SOAD-1545-15-10-PM - Download

SOAD-1450-15-10-PM - Download

SOAD-1310-15-10-PM - Download

SOAD-1060-15-10-PM - Download

SOAD-1545-15-8-SM - Download

SOAD-1310-15-8-SM - Download
