大型数值孔径高灵敏度光谱仪HiNA系列 200-1450nm | 瑆创光学电子商店

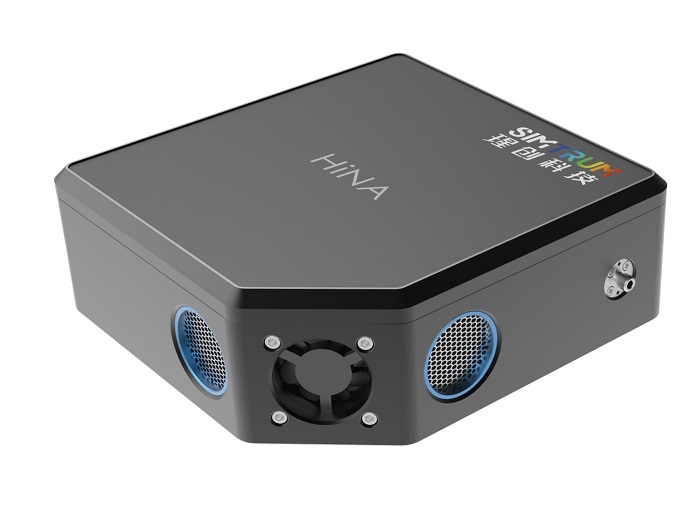

大型数值孔径高灵敏度光谱仪(200-1450nm)

HiNA系列高通量高灵敏光谱仪是专为需要高光通量和高灵敏度的拉曼应用而设计的高性能光谱仪,目前提供532nm、785nm和1064nm三种不同波长范围。





SIMTRUM_HiNA_Series

特征

• 高光通量

• 支持GPIO

• 高灵敏度、高紫外响应

• 批量一致性控制

• 多种通讯接口,支持USB、串口

• 低温漂,宽工作温度范围:-20~60℃



技术优势

1. 超高光通量

F/2 ,不仅与 0.22NA 光纤的输入完全耦合,且有设计冗余,可兼容具有更大数值孔径光纤或定制输入光路。



2. 强大的PC软件

光谱仪的 PC 软件:FLAVOR 是一款功能强大的软件。除了基本的光谱采集控制功能外,还具有饱和自动调整积分时间,并记录真实积分时间,自动寻峰等功能。同时,该软件还包括具有专利技术的小波平滑等特性化功能。

SDK支持Windows、Android、Linux操作系统,可提供C#、C++、Java、Python等多种语言的二次开发包。



3. 高稳定性

在 0~40°C 温漂范围内,光谱分辨率保持不变,更适合工业应用。



4.可定制

采用反射型闪耀光栅,可供您自定义波段以满足您的需求





多通道升级选项



您是否需要在较宽的波长范围内进行更精确的测量?我们的多通道光谱仪升级选件提供了一种解决方案。选择所需的光谱仪波长范围,我们可以将它们集成到具有单光纤或多光纤输出选项的单系统中。请联系我们获取更多信息。

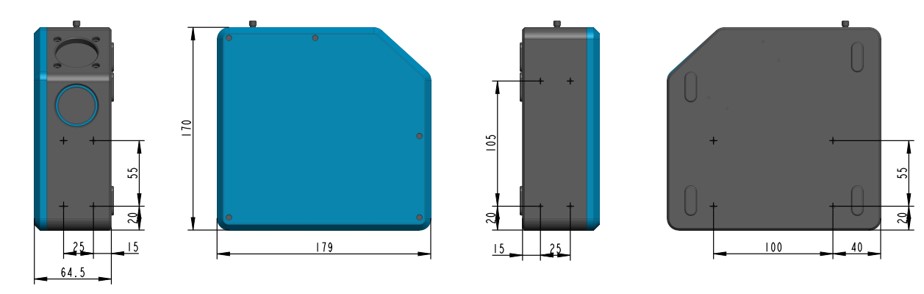

产品尺寸





软件界面

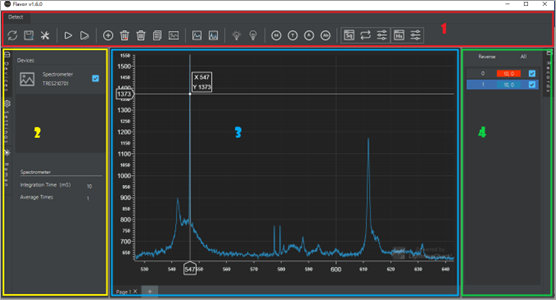

       主要软件用户界面

       1.检测面板(功能菜单和操作按钮)

       2.设备面板(设备列表和参数设置)

       3.光谱窗口(光谱曲线显示和光谱窗口管理)

       4.光谱记录面板(光谱曲线选择和命名)



       关键光谱处理功能

       ● 波长平滑

       ● 消荧光

       ● 减去背景信号

       ● 透射和反射测量

       ● 吸光度测量

       ● 不同时间的多重测量

详细软件使用手册请 点击这里


HiNA 与 QEP - HiNA 的灵敏度是 QEPro 的 6.76 倍


敏感度比较

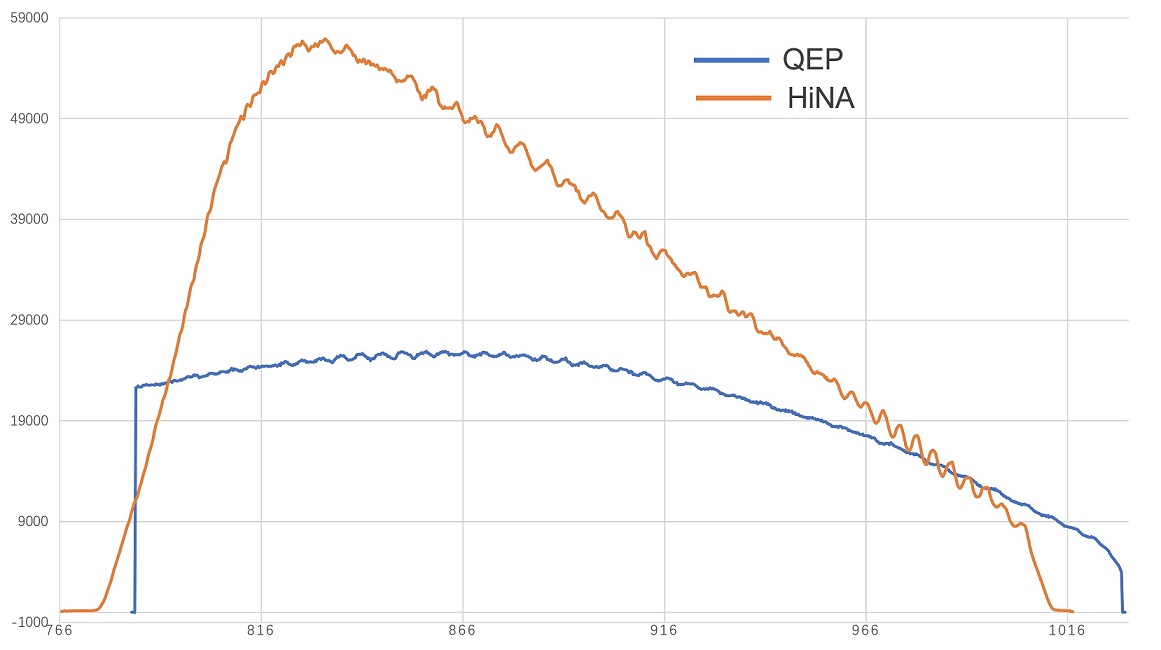

10ms 非标准化

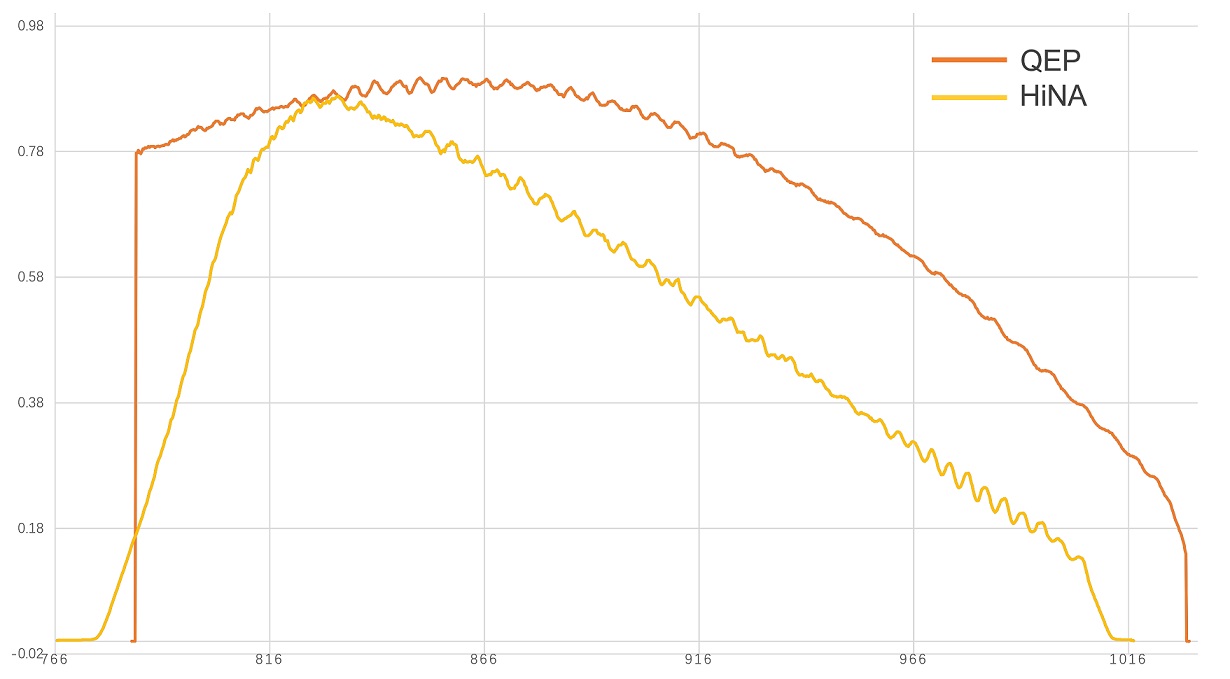

敏感度比较

HiNA - 10ms,以 65535 为最大范围

QE- 70ms,以 200000 为最大范围进行标准化

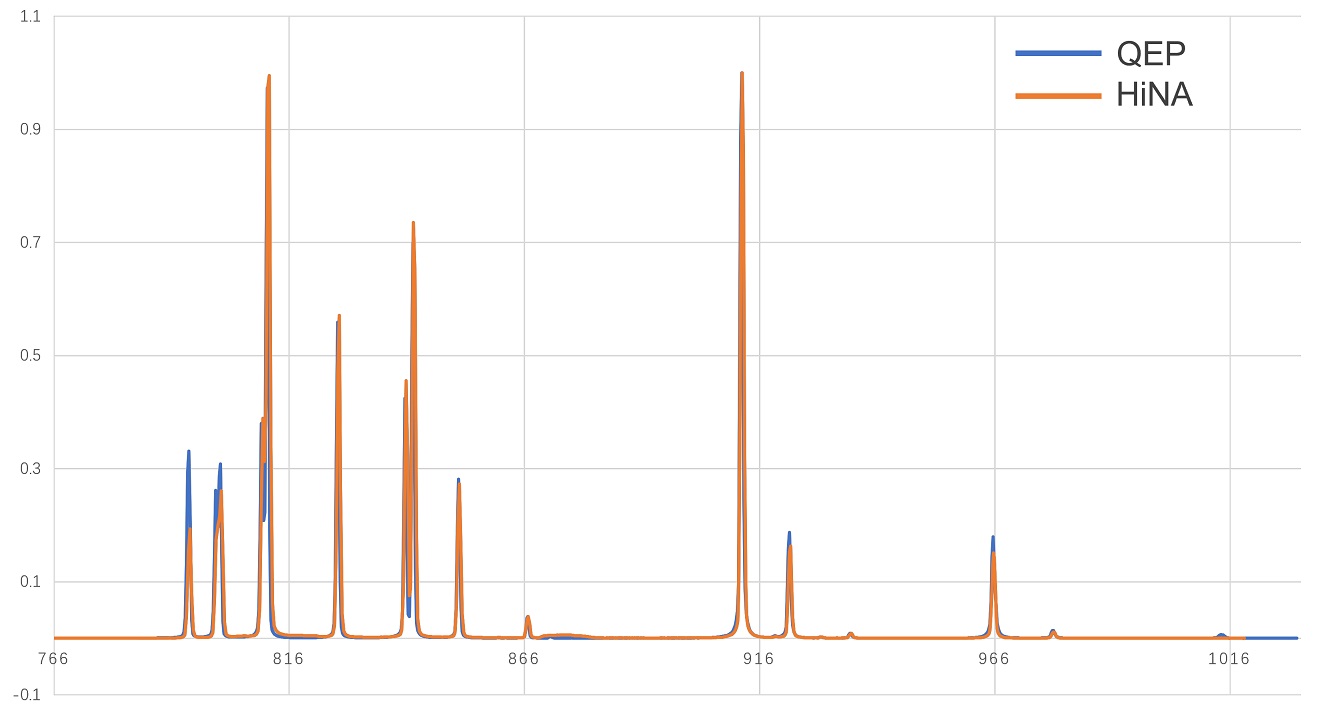

分辨率比较



测试条件

1.卤素灯,用挡板挡住光线,使强度接近HiNA60000counts@10ms

2.光纤:600um

3.HiNA非制冷、GODZ非制冷、QEPro制冷

计算过程

1.QEpro在70ms时达到18w计数,达到饱和范围(20W)的90%;

2.HiNA在10ms内达到5.7W,达到饱和范围的87%(63335);

3.放大倍数计算:0.87/0.9 x 7=6.76







产品规格和手册

产品手册链接:



型号 HiNA532 HiNA785 HiNA1064
拉曼范围 0~3600cm -1 0~2480cm -1 0~1700cm -1
波段范围 530~658nm 780-975nm 1064~1300nm
分辨率(@50um 狭缝)

0.5nm

16cm -1

0.7nm

10cm -1

0.9nm

7cm -1

狭缝宽度* 25~200um 50~200um 50~200um
F/# F/2 F/2 F/2
光栅* 1800l/500nm 1200l/850nm 830l/1200nm
动态范围 10000 : 1 14000 : 1
信噪比 1000 :1 1000 : 1
积分时间 7 ms -30 mins 5 us - 30 mins
CCD探测器** Hamamatsu, S7031-1006S Hamamatsu, G14237-512WA
内置滤光片

最小波200cm -1

最小波200cm -1

最小波200cm -1

尺寸 170 x 179 x 64.5mm
重量 1.5kg
步骤图



* 可定制

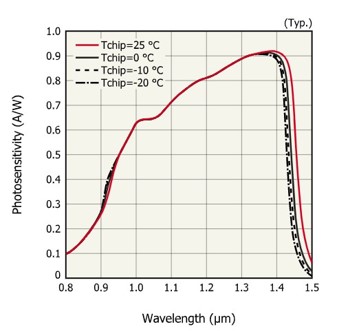

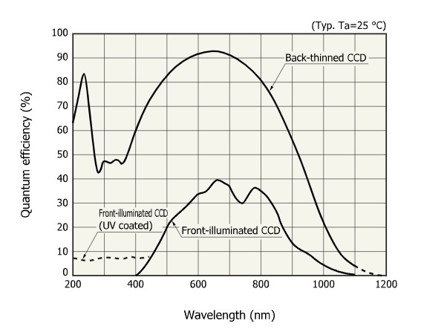

** 滨松  CCD探测器的光谱响应如下





S7031-1006S G14237-512WA




由于光谱仪探测器中的像素数量有限,因此在高光谱分辨率下,只有几个像素组成单个光谱峰值,从而导致无平滑的峰值,如下图所示。

该图显示了由于光谱仪在不同温度下的温度漂移而导致的峰值位置漂移的示例。光谱峰值不是对称的,因为构成光谱峰值的像素数很小,并且在温度漂移的影响下,光谱峰值的最高像素从do向右移动一个像素。



在这一点上,我们有两种方法可以评估这个峰值位置的漂移。

1. 查看最高像素点的位置。显然,峰值位置偏移了一个像素,这意味着大约0.15 nm。

2. 拟合漂移前后的峰值,找到拟合的峰值点,即两个像素之间。拟合峰值点的漂移约为0.07nm



那么这两种方法中哪一种是正确的呢?我们认为第二个是正确的,反映了峰值位置的真实漂移。原因如下。

1.高分辨率导致光谱峰值的像素采样率低,直接看一起像素的形状并不能反映峰值的实际形状。

2.光谱峰值在物理上更接近对称分布,峰值位置的漂移不会导致峰形发生变化。

3.通过拟合构成光谱峰值的所有像素,获得的峰值形状更接近峰值的物理现实。



因此,使用拟合的峰形状来确定峰位置并评估光谱仪的漂移是正确的方法。



在实践中,是否有必要这样做?这取决于实际情况。如果



1.光谱分辨率低,光谱峰值的采样率高,即需要更多的像素点来组成一个峰值,并且这些像素点本身连接成更平滑,更对称的峰值形状,然后可以直接找到最高像素的位置,或者两个像素之间,并通过视觉评估确认峰值位置。



2.具有高光谱分辨率和需要精确知道峰值,需要上述拟合方法。拟合可以通过样条算法,也可以通过高斯或洛伦兹拟合来完成,大家可以根据被测样品的光谱性质进行选择。如果您不知道如何选择,请使用样条曲线。




名字 型号 波长范围 探测器 分辨率 噪声比 动态范围

高分辨率光谱仪

L 系列 200-1100nm 滨松,S11639,2048 像素 <1nm 可定制 500:1 2000:1

高分辨率光谱仪

H 系列 200-1100nm 滨松,S11639,2048 像素 <1nm 可定制 500:1 2000:1

背照式光谱仪

M 系列 200-1100nm 滨松,S10420,64×2048 像素 <1nm 可定制 800:1 5000:1

高灵敏度冷却光谱仪

MC 系列 200-1100nm 滨松,S7031,64×1044 像素 <1nm 可定制 1000:1 10000:1

手持式拉曼系统

RM 785/1064nm

波段范围

200-3200cm-1/ 200-2500cm-1

6 - 8 cm-1

便携式桌面拉曼系统

RMT EZ 785nm 波段范围  200-3200cm-1
7 cm-1  典型值

便携式桌面拉曼系统

RMT 532/785/1064nm

波段范围

200-3200cm-1/200-1800cm-1

8 - 9 cm-1 典型值


冷却式近红外光谱仪

NIR 系列 900-2500nm 滨松, G9203 3-10nm 15000:1 15000:1

中波红外光谱仪

MWIR 系列 1-5um PbS or PbSe  256 像素 10-30nm 20 RMS



激光扫描共聚焦显微镜、共聚焦拉曼显微镜、
宽场拉曼显微镜、
荧光/光致发光显微镜、

配件

有关定制配件的更多信息,请联系我们 info@simtrum.com

型号   No. 类别 波长 芯径 长度 # 芯数 连接器
I1000-S/S-L2 光纤 360~2500 nm 1000 μm 2 m 1 SMA905-SMA905
V1000-S/S-L2 200 ~ 1100 nm 1000μm 2 m 1 SMA905-SMA905
DV600-S/S-L2 190~1100 nm 600μm 2 m 1 SMA905-SMA905
I600-S/S-L2 360~2500 nm 600μm 2 m 1 SMA905-SMA905
V600-S/S-L2 200 ~ 1100 nm 600μm 2 m 1 SMA905-SMA905
DV400-S/S-L2 190~1100 nm 400μm 2 m 1 SMA905-SMA905
I400-S/S-L2 360~2500 nm 400μm 2 m 1 SMA905-SMA905
V400-S/S-L2 200 ~ 1100 nm 400μm 2 m 1 SMA905-SMA905
DV200-S/S-L2 190~1100 nm 200μm 2 m 1 SMA905-SMA905
I200-S/S-L2 360~2500 nm 200μm 2 m 1 SMA905-SMA905
V200-S/S-L2 200 ~ 1100 nm 200μm 2 m 1 SMA905-SMA905
DV100-S/S-L2 190~1100 nm 100μm 2 m 1 SMA905-SMA905
I100-S/S-L2 360~2500 nm 100μm 2 m 1 SMA905-SMA905
V100-S/S-L2 200 ~ 1100 nm 100μm 2 m 1 SMA905-SMA905
I1000-Y*2-S/S-L2

分叉光纤,

 Y 型光纤:2 根光纤

360~2500nm 1000μm 2 m A-2nos, B1-1nos, B2-1nos A-SMA905 / B1-SMA905 / B2-SMA905
V1000-Y*2-S/S-L2 200 ~ 1100 nm 1000μm 2 m A-2nos, B1-1nos, B2-1nos A-SMA905 / B1-SMA905 / B2-SMA905
DV600-Y*7-S/S-L2 190~1100 nm 600μm 2 m A-7nos, B1-1nos, B2-6nos A-SMA905 / B1-SMA905 / B2-SMA905
I600-Y*7-S/S-L2 360~2500nm 600μm 2 m A-7nos, B1-1nos, B2-6nos A-SMA905 / B1-SMA905 / B2-SMA905
DV600-1*7-S/S-L2 多芯光纤 190~1100 nm 600μm 2 m 7 SMA905-SMA905
I600-1*7-S/S-L2 360~2500nm 600μm 2 7 SMA905-SMA905





积分球

波长 250 - 2500 nm

输出端口可定制

黑色阳极氧化铝合金外壳

镀金积分球

波长 1000 - 5000 nm

电化学镀漫反射膜涂层

卤素光源

波长 360 - 2500 nm

使用寿命长,通常为 10,000 小时

SMA905 输出连接器

氘紫外光源

波长 190 - 400 nm

使用寿命长,通常为 1500 小时

SMA905 输出连接器

用于透射率测量的样品架 带反射率测量支架的样品架
比色皿架 用于透射和反射样品测量的光学支架

光纤衰减器

波长 200 - 2500 nm

用于衰减的可调狭缝

光纤准直器

波长 185 - 2500 nm

数值孔径 0.22 - 0.37 NA

纤芯直径 ≥ 100 µm


我们在这里为您服务!





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录,我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)



Search Reset
Compare Model Drawings & Specs Availability Reference Price
(USD)
Large NA Spectrometer HiNA532
Large NA High Sensitivity Spectrometer HiNA Series, Band Range 530-658 nm, Resolution 0.5nm @50um slit, Slit width 25-200um, grating 1800I/500nm
4-6 Weeks $15000 - 18000
大数值高敏光谱仪 HiNA785
Large NA High Sensitivity Spectrometer HiNA Series, Band Range 780-975 nm, Resolution 0.7nm @50um slit, Slit width 50-200um, grating 1200I/850nm
4-6 Weeks $15000 - 18000
Large NA Spectrometer HiNA1064
Large NA High Sensitivity Spectrometer HiNA Series, Band Range 1064-1300 nm, Resolution 0.9nm @50um slit, Slit width 50-200um, grating 830I/1200nm
4-6 Weeks $15000 - 18000

Large NA Spectrometer HiNA1064 - Parameter

大数值高敏光谱仪 HiNA785 - Parameter

Large NA Spectrometer HiNA532 - Parameter

Large NA Spectrometer HiNA1064 - Download

大数值高敏光谱仪 HiNA785 - Download

Large NA Spectrometer HiNA532 - Download
