背照式高灵敏紫外光谱仪(200nm-1100nm)
M系列概述 知识库 相关产品 配件 联系下单！

M系列 BSI高灵敏度紫外增强型 光谱仪（背照式）采用滨松面阵背照式CCD，其紫外灵敏度比普通光谱仪提高约7倍。同时采用300&550nm双闪耀光栅，搭载LVF消高阶滤光片，基于100.0mm焦距光学平台。在200~1100nm的全光谱范围内提供均衡的灵敏度和更高的分辨率，适用于科研应用的各种光谱检测。

产品特色

  • 峰值70%紫外响应 — 采用滨松背照式CCD ，在紫外200nm处具有70%以上的量子效率，非常适合包括紫外波段在内的光谱测量；
  • 64x2048超大感应面 — 超大感应面积CCD，灵敏度比普通14线像素CCD进一步提高4倍 ；
  • 200-1100nm 全光谱覆盖 — M系列采用 焦距为100.0mm的光学平台，适用于200~1100nm的全光谱检测，覆盖探测器的整个感光区域，同时分辨率提升10%。


应用范围



  • 珠宝/矿石光谱学
  • 桌面拉曼光谱
  • 桌面LIBS
  • 透射反射/吸收光谱
  • 荧光光谱测量
  • 显微光谱测量











产品规格和手册

产品手册链接：

波段范围

200 ~ 1100nm，取决于光栅

光学分辨率

最高0.2nm（FWHM），基于1800线光栅和10μm狭缝

探测器

滨松，S10420，64×2048像素，64行面阵背照式

消除高阶衍射

3种前置和4种后置滤镜选项，消除光谱中的鬼线

光学光路

焦距100.0mm，f数4.5，对称交叉CT光路

积分时间

10ms~120s，暗噪声饱和超过120s

动态范围

5,000:1，比同类产品好两倍以上，有利于较弱的信号检测

信噪比

800:1（饱和时）

杂散光

<0.1% @ 600nm

线性校正

> 99%
 步骤图

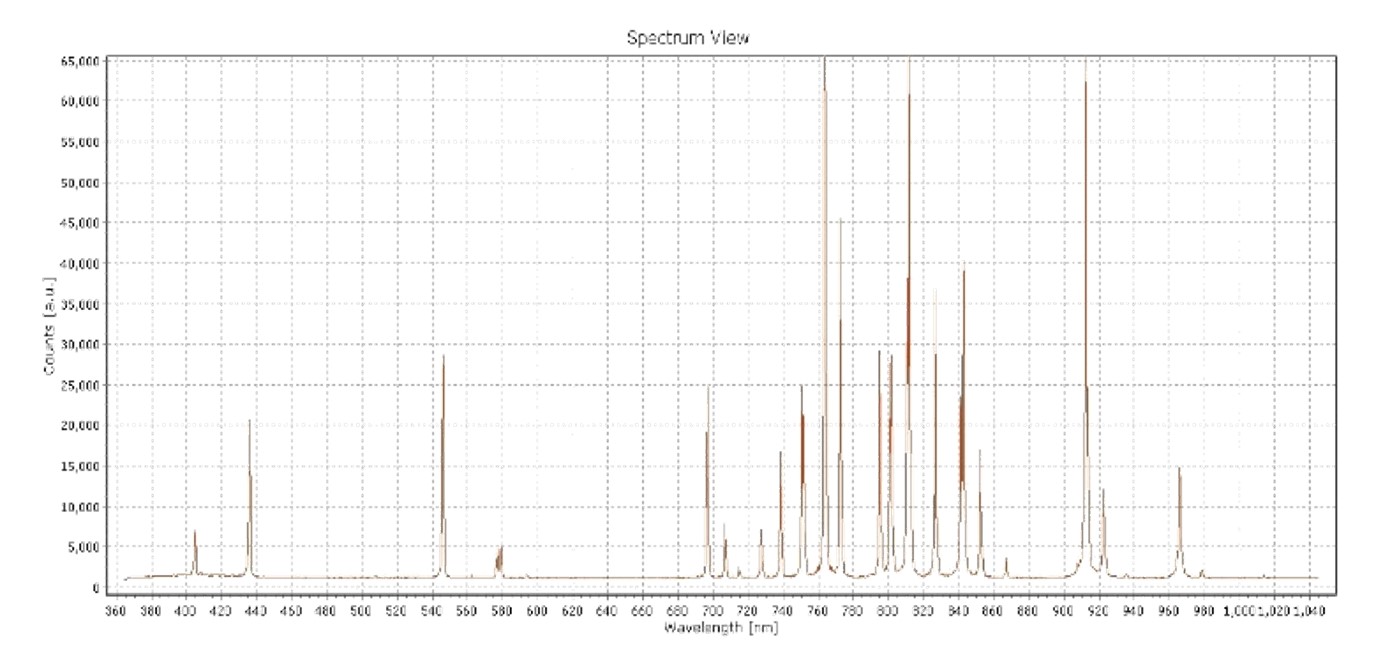

配置示例

364.87 - 1044.91 nm / 狭缝 25 µm / FWHM 0.66 nm @794 nm



M 系列波长、狭缝和光学分辨率规格

型号 波长范围 光栅划线/闪耀波长 狭缝宽度
10 um 25 um 50 um 100 um 200 um
光学分辨率 FWHM
M/200-1100 200-1100nm 300/300nm & 550nm 1nm 1.3nm 1.8nm 3nm 6nm
M/400-1000 400-1000nm 400 /500nm 1.4nm 1.5nm 1.6nm 2.6nm 5nm
M/350-800 350-800nm 600 /500nm 0.8nm 1nm 1.2nm 1.6nm 3nm
M/530-640 530-640nm 1800 /500nm 0.2nm 0.3nm 0.4nm 0.5nm 1nm
M/710-1100 710-1100nm 600 /800nm 0.8nm 1nm 1.2nm 1.6nm 3nm
M/780-1060 785-1060nm 830 /900nm 0.38nm 0.45nm 0.6nm 0.95nm 1.8nm

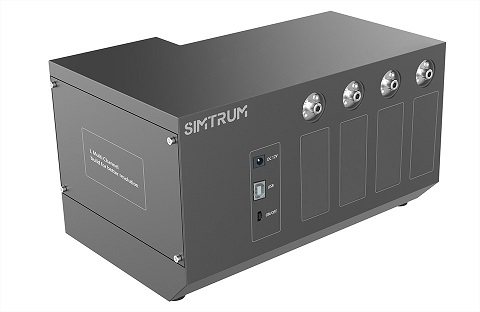

多通道升级选项



您是否需要在较宽的波长范围内进行更精确的测量？我们的多通道光谱仪升级选件提供了一种解决方案。选择所需的光谱仪波长范围，我们可以将它们集成到具有单光纤或多光纤输出选项的单系统中。请联系我们获取更多信息。

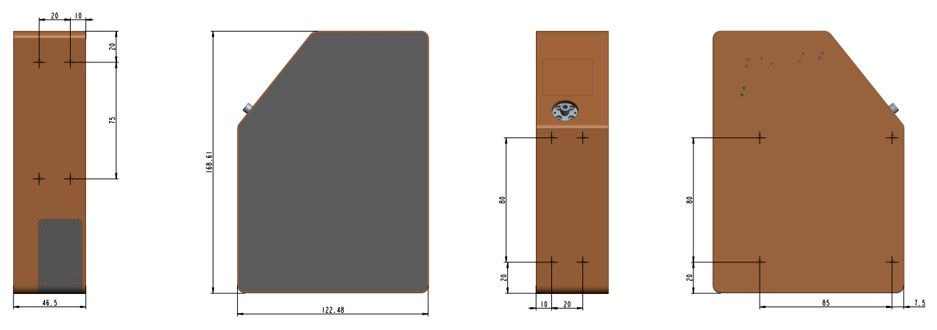

产品尺寸





软件接口



主要软件用户界面

1.检测面板（功能菜单和操作按钮）

2.设备面板（设备列表和参数设置）

3.光谱窗口（光谱曲线显示和光谱窗口管理）

4.光谱记录面板（光谱曲线选择和命名）



关键光谱处理特性

● 波长平滑

● 流出

● 减去背景信号

● 反射和反射测量

● 绝对值测量

● 具有不同时序的多重测量

详细软件使用手册请点击这里

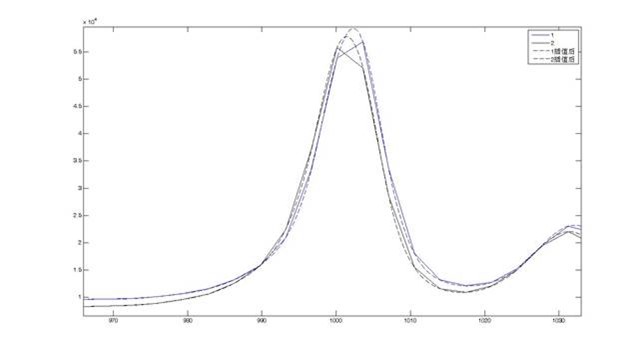

由于光谱仪探测器中的像素数量有限，因此在高光谱分辨率下，只有几个像素组成单个光谱峰值，从而导致无平滑的峰值，如下图所示。

该图显示了由于光谱仪在不同温度下的温度漂移而导致的峰值位置漂移的示例。光谱峰值不是对称的，因为构成光谱峰值的像素数很小，并且在温度漂移的影响下，光谱峰值的最高像素从do向右移动一个像素。



在这一点上，我们有两种方法可以评估这个峰值位置的漂移。

1. 查看最高像素点的位置。显然，峰值位置偏移了一个像素，这意味着大约0.15 nm。

2. 拟合漂移前后的峰值，找到拟合的峰值点，即两个像素之间。拟合峰值点的漂移约为0.07nm



那么这两种方法中哪一种是正确的呢？我们认为第二个是正确的，反映了峰值位置的真实漂移。原因如下。

1.高分辨率导致光谱峰值的像素采样率低，直接看一起像素的形状并不能反映峰值的实际形状。

2.光谱峰值在物理上更接近对称分布，峰值位置的漂移不会导致峰形发生变化。

3.通过拟合构成光谱峰值的所有像素，获得的峰值形状更接近峰值的物理现实。



因此，使用拟合的峰形状来确定峰位置并评估光谱仪的漂移是正确的方法。



在实践中，是否有必要这样做？这取决于实际情况。如果



1.光谱分辨率低，光谱峰值的采样率高，即需要更多的像素点来组成一个峰值，并且这些像素点本身连接成更平滑，更对称的峰值形状，然后可以直接找到最高像素的位置，或者两个像素之间，并通过视觉评估确认峰值位置。



2.具有高光谱分辨率和需要精确知道峰值，需要上述拟合方法。拟合可以通过样条算法，也可以通过高斯或洛伦兹拟合来完成，大家可以根据被测样品的光谱性质进行选择。如果您不知道如何选择，请使用样条曲线。




名字 型号 波长范围 探测器 分辨率 噪声比 动态范围

高分辨率光谱仪

 L 系列 200-1100nm 滨松，S11639，2048 像素 <1nm 可定制 500:1 2000:1

高分辨率光谱仪

 H 系列 200-1100nm 滨松，S11639，2048 像素 <1nm 可定制 500:1 2000:1

背照式光谱仪

 M 系列 200-1100nm 滨松，S10420，64×2048 像素 <1nm 可定制 800:1 5000:1

高灵敏度冷却光谱仪

 MC 系列 200-1100nm 滨松，S7031，64×1044 像素 <1nm 可定制 1000:1 10000:1

手持式拉曼系统

 RM 785/1064nm

波段范围

200-3200cm-1/ 200-2500cm-1

 6 - 8 cm-1

便携式桌面拉曼系统

 RMT EZ 785nm 波段范围  200-3200cm-1
 7 cm-1  典型值

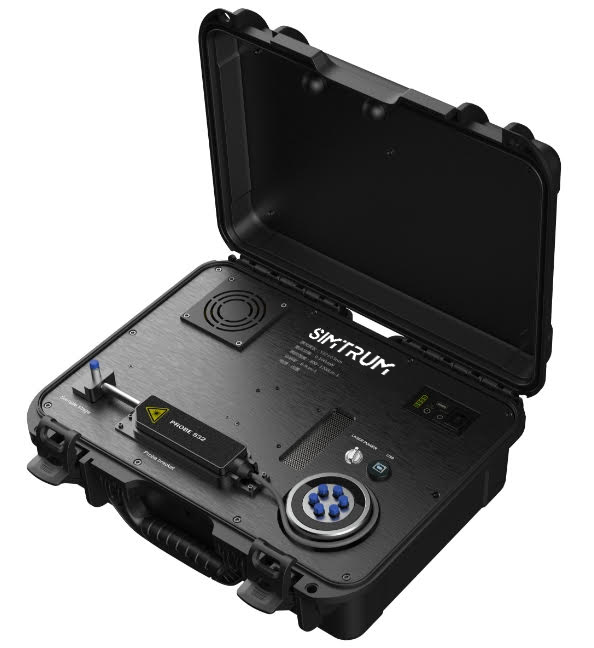

便携式桌面拉曼系统

 RMT 532/785/1064nm

波段范围

200-3200cm-1/200-1800cm-1

 8 - 9 cm-1 典型值


冷却式近红外光谱仪

 NIR 系列 900-2500nm 滨松, G9203 3-10nm 15000:1 15000:1

中波红外光谱仪

 MWIR 系列 1-5um PbS or PbSe  256 像素 10-30nm 20 RMS

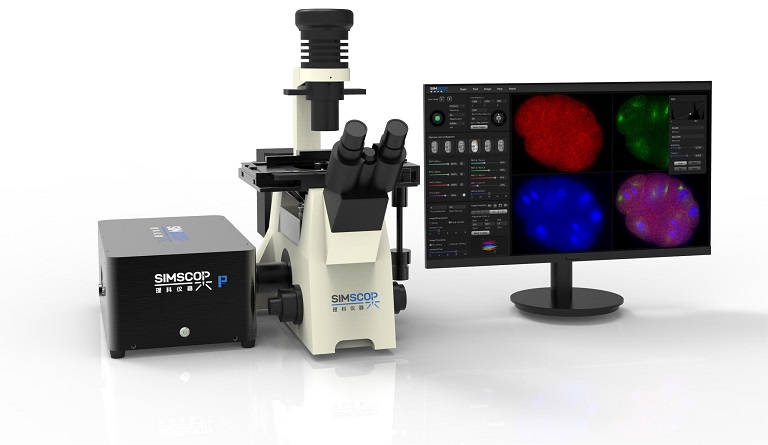

激光扫描共聚焦显微镜、共聚焦拉曼显微镜、
宽场拉曼显微镜、
荧光/光致发光显微镜、

配件

有关定制配件的更多信息，请联系我们 info@simtrum.com

型号   No. 类别 波长 芯径 长度 # 芯数 连接器
I1000-S/S-L2 光纤 360~2500 nm 1000 μm 2 m 1 SMA905-SMA905
V1000-S/S-L2 200 ~ 1100 nm 1000μm 2 m 1 SMA905-SMA905
DV600-S/S-L2 190~1100 nm 600μm 2 m 1 SMA905-SMA905
I600-S/S-L2 360~2500 nm 600μm 2 m 1 SMA905-SMA905
V600-S/S-L2 200 ~ 1100 nm 600μm 2 m 1 SMA905-SMA905
DV400-S/S-L2 190~1100 nm 400μm 2 m 1 SMA905-SMA905
I400-S/S-L2 360~2500 nm 400μm 2 m 1 SMA905-SMA905
V400-S/S-L2 200 ~ 1100 nm 400μm 2 m 1 SMA905-SMA905
DV200-S/S-L2 190~1100 nm 200μm 2 m 1 SMA905-SMA905
I200-S/S-L2 360~2500 nm 200μm 2 m 1 SMA905-SMA905
V200-S/S-L2 200 ~ 1100 nm 200μm 2 m 1 SMA905-SMA905
DV100-S/S-L2 190~1100 nm 100μm 2 m 1 SMA905-SMA905
I100-S/S-L2 360~2500 nm 100μm 2 m 1 SMA905-SMA905
V100-S/S-L2 200 ~ 1100 nm 100μm 2 m 1 SMA905-SMA905
I1000-Y*2-S/S-L2

分叉光纤，

 Y 型光纤：2 根光纤

 360~2500nm 1000μm 2 m A-2nos, B1-1nos, B2-1nos A-SMA905 / B1-SMA905 / B2-SMA905
V1000-Y*2-S/S-L2 200 ~ 1100 nm 1000μm 2 m A-2nos, B1-1nos, B2-1nos A-SMA905 / B1-SMA905 / B2-SMA905
DV600-Y*7-S/S-L2 190~1100 nm 600μm 2 m A-7nos, B1-1nos, B2-6nos A-SMA905 / B1-SMA905 / B2-SMA905
I600-Y*7-S/S-L2 360~2500nm 600μm 2 m A-7nos, B1-1nos, B2-6nos A-SMA905 / B1-SMA905 / B2-SMA905
DV600-1*7-S/S-L2 多芯光纤 190~1100 nm 600μm 2 m 7 SMA905-SMA905
I600-1*7-S/S-L2 360~2500nm 600μm 2 7 SMA905-SMA905





积分球

波长 250 - 2500 nm

输出端口可定制

黑色阳极氧化铝合金外壳

镀金积分球

波长 1000 - 5000 nm

电化学镀漫反射膜涂层

卤素光源

波长 360 - 2500 nm

使用寿命长，通常为 10,000 小时

SMA905 输出连接器

氘紫外光源

波长 190 - 400 nm

使用寿命长，通常为 1500 小时

SMA905 输出连接器
用于透射率测量的样品架 带反射率测量支架的样品架
比色皿架 用于透射和反射样品测量的光学支架

光纤衰减器

波长 200 - 2500 nm

用于衰减的可调狭缝

 光纤准直器

波长 185 - 2500 nm

数值孔径 0.22 - 0.37 NA

纤芯直径 ≥ 100 µm

我们在这里为您服务！





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)


Search Reset
Compare Model Drawings & Specs Availability Reference Price
(USD)
M/200-1100
Back-Illuminated Spectrometer, M-Series, Wavelength: 200-1100nm 		4-6 Weeks $5128.00
M/400-1000
Back-Illuminated Spectrometer, M-Series, Wavelength: 400-1000nm 		4-6 Weeks $4769.00
M/350-800
Back-Illuminated Spectrometer, M-Series, Wavelength: 350-800nm 		4-6 Weeks $4769.00
M/530-640
Back-Illuminated Spectrometer, M-Series, Wavelength: 530-640nm 		4-6 Weeks $4615.00
M/710-1100
Back-Illuminated Spectrometer, M-Series, Wavelength: 710-1100nm 		4-6 Weeks $4615.00
M/780-1060
Back-Illuminated Spectrometer, M-Series, Wavelength: 785-1060nm 		4-6 Weeks $4615.00
