背照式制冷高灵敏光谱仪MC系列(200nm-1100nm) | 瑆创光学电子商店

Products / 光学分析 /光谱仪 /光纤光谱仪 (200nm to 5um) /背照式制冷高灵敏光谱仪(200nm-1100nm) /
背照式制冷高灵敏光谱仪(200nm-1100nm)
MC系列概述 知识库 相关产品 配件 联系下单！

MC 系列 BSI（背照式）制冷型高灵敏度光谱仪是一款采用热电内部冷却技术的光纤光谱仪。它采用高分辨率光学平台，兼具高分辨率和低噪声能力，使其特别适用于需要长时间曝光的弱光检测场合（如荧光信号检测和拉曼信号检测场合）。作为 TEC 系统的补充，MC Sereis 具有出色的信噪比、低至 0.41nm FWHM 光学分辨率和 SMA905 光纤连接器。MC系列常用于显微光谱和荧光/拉曼光谱检测。制冷型光纤光谱仪采用TEC制冷的CCD 阵列，峰值量子效率为 95%。






信噪比高达 1000:1 - MC系列制冷型光纤光谱仪采用 Hamamatutsu热电制冷探测器， 可将温度降低高达  40 ℃ ，抑制暗电流噪声并大大提高信噪比。



高达 95% 的峰值量子效率 - MC系列制冷型光纤光谱仪采用特殊的背照射技术，将光从背面引入到 PN 节，提高了量子转换效率，尤其是紫外波段的量子转换效率。









产品规格和手册

产品手册链接：



波长范围 200 - 1100nm
光学分辨率 根据不同的狭缝尺寸和光栅，可达 0.25nm
积分时间 7ms ~ 30min
动态范围 10,000:1
信噪比 饱和时为 1,000:1
校正线性 >99%
探测器型号 滨松, S7031, 1044 * 64 像素, 背照式, 制冷面列
像素 1064 x 64
尺寸/重量 180.5 × 115.2 × 46.8 mm³ / 1.328kg
光纤接口 SMA905 或 FC/PC 可选
A/D 分辨率 16 bits
数据传输 USB2.0, RS232
步骤图

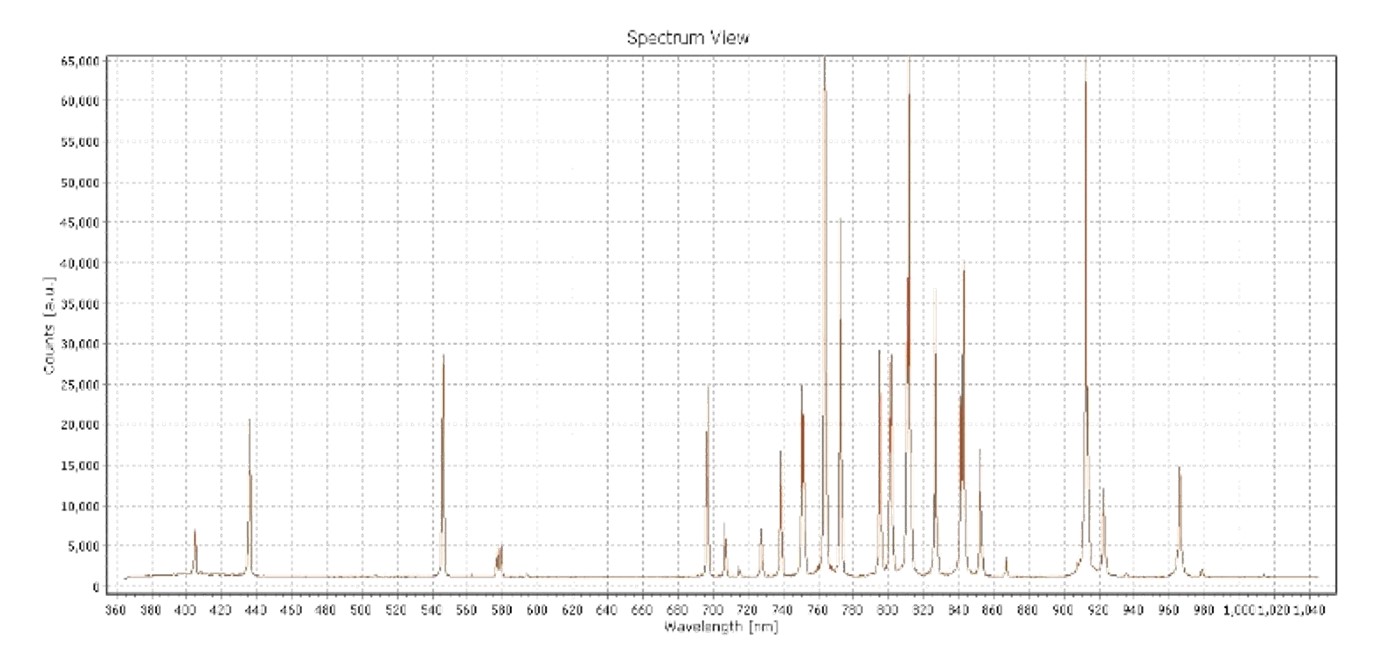

配置示例

364.87 ~ 1044.91 nm / 狭缝 25 µm / FWHM 0.66 nm @794 nm



MC 系列波长、狭缝和光学分辨率规格





型号 波长范围 光栅划线/闪耀波长 狭缝宽度
10 um 25 um 50 um 100 um 200 um
光学分辨率 FWHM
MC/200-1000 200-1000nm 300/300nm &550nm 1.6nm 1.7nm 1.8nm 3nm 6nm
MC/300-1100 300-1100nm 300/300nm & 550nm 1.6nm 1.7nm 1.8nm 3nm 6nm
MC/400-930 400-930nm 400/500nm 1.4nm 1.5nm 1.6nm 2.6nm 5nm
MC/350-740 350-740nm 600/500nm 0.9nm 1nm 1.2nm 1.6nm 3nm
MC/530-630 530-630nm 1800/500nm 0.25nm 0.3nm 0.4nm 0.5nm 1nm
MC/710-1050 710-1050nm 600/800nm 0.9nm 1nm 1.2nm 1.6nm 3nm
MC/780-1030 780-1030nm 830/900nm 0.55nm 0.6nm 0.7nm 0.95nm 1.8nm

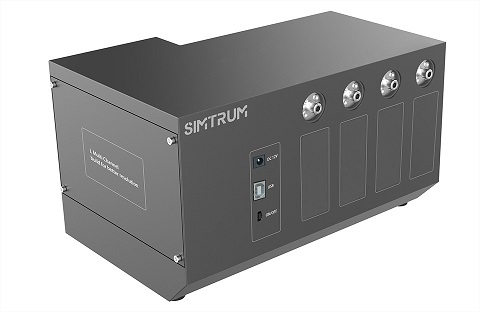

多通道升级选项



您是否需要在较宽的波长范围内进行更精确的测量？我们的多通道光谱仪升级选件提供了一种解决方案。选择所需的光谱仪波长范围，我们可以将它们集成到具有单光纤或多光纤输出选项的单系统中。请联系我们获取更多信息。





产品尺寸







软件接口



      主要软件用户界面

       1.检测面板（功能菜单和操作按钮）

       2.设备面板（设备列表和参数设置）

       3.光谱窗口（光谱曲线显示和光谱窗口管理）

       4.光谱记录面板（光谱曲线选择和命名）



       关键光谱处理特性

       ● 波长平滑

       ● 流出

       ● 减去背景信号

       ● 反射和反射测量

       ● 绝对值测量

       ● 具有不同时序的多重测量

详细软件使用手册请 点击这里

由于光谱仪探测器中的像素数量有限，因此在高光谱分辨率下，只有几个像素组成单个光谱峰值，从而导致无平滑的峰值，如下图所示。

该图显示了由于光谱仪在不同温度下的温度漂移而导致的峰值位置漂移的示例。光谱峰值不是对称的，因为构成光谱峰值的像素数很小，并且在温度漂移的影响下，光谱峰值的最高像素从do向右移动一个像素。



在这一点上，我们有两种方法可以评估这个峰值位置的漂移。

1. 查看最高像素点的位置。显然，峰值位置偏移了一个像素，这意味着大约0.15 nm。

2. 拟合漂移前后的峰值，找到拟合的峰值点，即两个像素之间。拟合峰值点的漂移约为0.07nm



那么这两种方法中哪一种是正确的呢？我们认为第二个是正确的，反映了峰值位置的真实漂移。原因如下。

1.高分辨率导致光谱峰值的像素采样率低，直接看一起像素的形状并不能反映峰值的实际形状。

2.光谱峰值在物理上更接近对称分布，峰值位置的漂移不会导致峰形发生变化。

3.通过拟合构成光谱峰值的所有像素，获得的峰值形状更接近峰值的物理现实。



因此，使用拟合的峰形状来确定峰位置并评估光谱仪的漂移是正确的方法。



在实践中，是否有必要这样做？这取决于实际情况。如果



1.光谱分辨率低，光谱峰值的采样率高，即需要更多的像素点来组成一个峰值，并且这些像素点本身连接成更平滑，更对称的峰值形状，然后可以直接找到最高像素的位置，或者两个像素之间，并通过视觉评估确认峰值位置。



2.具有高光谱分辨率和需要精确知道峰值，需要上述拟合方法。拟合可以通过样条算法，也可以通过高斯或洛伦兹拟合来完成，大家可以根据被测样品的光谱性质进行选择。如果您不知道如何选择，请使用样条曲线。




名字 型号 波长范围 探测器 分辨率 噪声比 动态范围

高分辨率光谱仪

 L 系列 200-1100nm 滨松，S11639，2048 像素 <1nm 可定制 500:1 2000:1

高分辨率光谱仪

 H 系列 200-1100nm 滨松，S11639，2048 像素 <1nm 可定制 500:1 2000:1

背照式光谱仪

 M 系列 200-1100nm 滨松，S10420，64×2048 像素 <1nm 可定制 800:1 5000:1

高灵敏度冷却光谱仪

 MC 系列 200-1100nm 滨松，S7031，64×1044 像素 <1nm 可定制 1000:1 10000:1

手持式拉曼系统

 RM 785/1064nm

波段范围

200-3200cm-1/ 200-2500cm-1

 6 - 8 cm-1

便携式桌面拉曼系统

 RMT EZ 785nm 波段范围  200-3200cm-1
 7 cm-1  典型值

便携式桌面拉曼系统

 RMT 532/785/1064nm

波段范围

200-3200cm-1/200-1800cm-1

 8 - 9 cm-1 典型值


冷却式近红外光谱仪

 NIR 系列 900-2500nm 滨松, G9203 3-10nm 15000:1 15000:1

中波红外光谱仪

 MWIR 系列 1-5um PbS or PbSe  256 像素 10-30nm 20 RMS



激光扫描共聚焦显微镜、共聚焦拉曼显微镜、
宽场拉曼显微镜、
荧光/光致发光显微镜、

配件

有关定制配件的更多信息，请联系我们 info@simtrum.com

型号   No. 类别 波长 芯径 长度 # 芯数 连接器
I1000-S/S-L2 光纤 360~2500 nm 1000 μm 2 m 1 SMA905-SMA905
V1000-S/S-L2 200 ~ 1100 nm 1000μm 2 m 1 SMA905-SMA905
DV600-S/S-L2 190~1100 nm 600μm 2 m 1 SMA905-SMA905
I600-S/S-L2 360~2500 nm 600μm 2 m 1 SMA905-SMA905
V600-S/S-L2 200 ~ 1100 nm 600μm 2 m 1 SMA905-SMA905
DV400-S/S-L2 190~1100 nm 400μm 2 m 1 SMA905-SMA905
I400-S/S-L2 360~2500 nm 400μm 2 m 1 SMA905-SMA905
V400-S/S-L2 200 ~ 1100 nm 400μm 2 m 1 SMA905-SMA905
DV200-S/S-L2 190~1100 nm 200μm 2 m 1 SMA905-SMA905
I200-S/S-L2 360~2500 nm 200μm 2 m 1 SMA905-SMA905
V200-S/S-L2 200 ~ 1100 nm 200μm 2 m 1 SMA905-SMA905
DV100-S/S-L2 190~1100 nm 100μm 2 m 1 SMA905-SMA905
I100-S/S-L2 360~2500 nm 100μm 2 m 1 SMA905-SMA905
V100-S/S-L2 200 ~ 1100 nm 100μm 2 m 1 SMA905-SMA905
I1000-Y*2-S/S-L2

分叉光纤，

 Y 型光纤：2 根光纤

 360~2500nm 1000μm 2 m A-2nos, B1-1nos, B2-1nos A-SMA905 / B1-SMA905 / B2-SMA905
V1000-Y*2-S/S-L2 200 ~ 1100 nm 1000μm 2 m A-2nos, B1-1nos, B2-1nos A-SMA905 / B1-SMA905 / B2-SMA905
DV600-Y*7-S/S-L2 190~1100 nm 600μm 2 m A-7nos, B1-1nos, B2-6nos A-SMA905 / B1-SMA905 / B2-SMA905
I600-Y*7-S/S-L2 360~2500nm 600μm 2 m A-7nos, B1-1nos, B2-6nos A-SMA905 / B1-SMA905 / B2-SMA905
DV600-1*7-S/S-L2 多芯光纤 190~1100 nm 600μm 2 m 7 SMA905-SMA905
I600-1*7-S/S-L2 360~2500nm 600μm 2 7 SMA905-SMA905





积分球

波长 250 - 2500 nm

输出端口可定制

黑色阳极氧化铝合金外壳

镀金积分球

波长 1000 - 5000 nm

电化学镀漫反射膜涂层

卤素光源

波长 360 - 2500 nm

使用寿命长，通常为 10,000 小时

SMA905 输出连接器

氘紫外光源

波长 190 - 400 nm

使用寿命长，通常为 1500 小时

SMA905 输出连接器
用于透射率测量的样品架 带反射率测量支架的样品架
比色皿架 用于透射和反射样品测量的光学支架

光纤衰减器

波长 200 - 2500 nm

用于衰减的可调狭缝

 光纤准直器

波长 185 - 2500 nm

数值孔径 0.22 - 0.37 NA

纤芯直径 ≥ 100 µm

我们在这里为您服务！





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)
