高通量近红外光谱仪N系列 900-2500nm | 瑆创光学电子商店

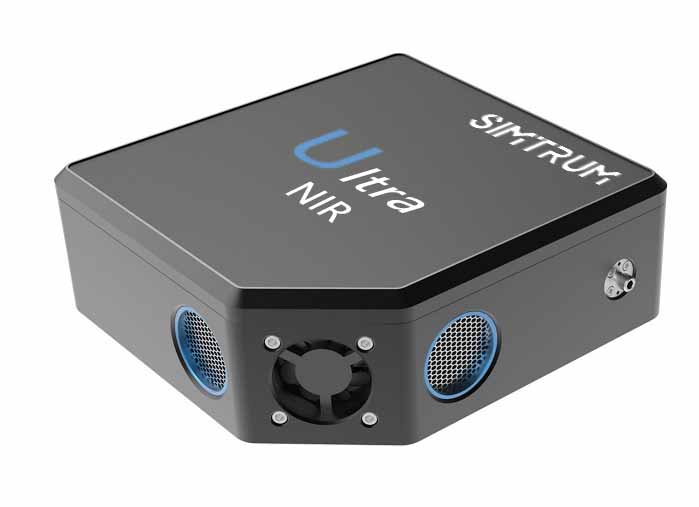

高通量近红外光谱仪(900-2500nm)

N系列高通量近红外光纤光谱仪采用InGaAs线性图像传感器的核心部件,在近红外区域具有高灵敏度和稳定性。采HiNa系列透射式高通量的结构设计,F/2,不仅能够完全耦合来自0.22NA光纤的输入,且有设计冗余,可以兼容数值孔径更大的特殊光纤或用户定制的输入光路。它是用于科学研究级近红外应用的专业光谱设备。它具有体积小,操作方便,性能优异的特点。





特征

• 透射光路

• 制冷型InGaAs探测器

• 批次一致性控制

• 高信噪比,低杂散光

• 支持GPIO



技术优势

1.高灵敏度,高动态范围

N系列光谱仪采用滨松InGaAs线性图像传感器,采用TEC冷却,最高达-20°C,使探测器噪音更小,更适合低光探测,信噪比和动态范围可达14000:1。



2.强大的PC软件

光谱仪-FLAVOR提供的PC软件是功能强大的软件。除了基本的频谱采集控制功能外,它还具有饱和和自动调整积分时间,记录实时积分时间以及自动寻峰等功能。同时,该软件还具有专利技术的小波平滑等特色功能。

SDK 支持视窗、安卓、Linux 操作系统,可提供 C#、C++、Java、Python等语言的二次开发包。



3. 高稳定性

0~40°C,光谱分辨率保持不变,是工业应用的最佳选择。



4.简单易用

无需配置、预热、即插即用

独立的 5V 直流电源





产品规格和手册

产品手册链接:



波长范围

900 - 2500nm,取决于探测器

分辨率

高达3nm @25um狭缝宽度

像素

256pixels or 512 pixels (型号尾标加“p”)

探测器

G11508-SA900-1700nm,最大制冷低于环境40℃

G11477-WB900-2200nm,最大制冷低于环境50

G11478-WB900-2500nm,最大制冷低于环境50

动态范围

14,000:1

信噪比

10,000:1

积分时间

5us - 120秒

 F/#  2.0
 光栅 25um, 50um, 100um, 200um
 即插即用 SMA905 或FC/PC可选, 软件随光谱仪提供
 尺寸/重量 170 x 179 x 64.5mm / 1.5kg
代工/定制

联系我们进行定制





配置示例







波长、狭缝和光学分辨率规格



型号

波长范围

狭缝宽度/光学分辨率FWHM
25 um 50 um 100 um 200 um
N/900-1700p 900-1700nm 3nm 5nm 10nm 20nm
N/900-2200 900-2200nm / 10nm 16nm 32nm
N/900-2200p 900-2200nm 5nm 8nm 16nm 32nm
N/900-2500p 900-2500nm 6nm 9nm 18nm 36nm





配件

有关定制配件的更多信息,请联系我们 info@simtrum.com

型号   No. 类别 波长 芯径 长度 # 芯数 连接器
I1000-S/S-L2 光纤 360~2500 nm 1000 μm 2 m 1 SMA905-SMA905
V1000-S/S-L2 200 ~ 1100 nm 1000μm 2 m 1 SMA905-SMA905
DV600-S/S-L2 190~1100 nm 600μm 2 m 1 SMA905-SMA905
I600-S/S-L2 360~2500 nm 600μm 2 m 1 SMA905-SMA905
V600-S/S-L2 200 ~ 1100 nm 600μm 2 m 1 SMA905-SMA905
DV400-S/S-L2 190~1100 nm 400μm 2 m 1 SMA905-SMA905
I400-S/S-L2 360~2500 nm 400μm 2 m 1 SMA905-SMA905
V400-S/S-L2 200 ~ 1100 nm 400μm 2 m 1 SMA905-SMA905
DV200-S/S-L2 190~1100 nm 200μm 2 m 1 SMA905-SMA905
I200-S/S-L2 360~2500 nm 200μm 2 m 1 SMA905-SMA905
V200-S/S-L2 200 ~ 1100 nm 200μm 2 m 1 SMA905-SMA905
DV100-S/S-L2 190~1100 nm 100μm 2 m 1 SMA905-SMA905
I100-S/S-L2 360~2500 nm 100μm 2 m 1 SMA905-SMA905
V100-S/S-L2 200 ~ 1100 nm 100μm 2 m 1 SMA905-SMA905
I1000-Y*2-S/S-L2

分叉光纤,

 Y 型光纤:2 根光纤

360~2500nm 1000μm 2 m A-2nos, B1-1nos, B2-1nos A-SMA905 / B1-SMA905 / B2-SMA905
V1000-Y*2-S/S-L2 200 ~ 1100 nm 1000μm 2 m A-2nos, B1-1nos, B2-1nos A-SMA905 / B1-SMA905 / B2-SMA905
DV600-Y*7-S/S-L2 190~1100 nm 600μm 2 m A-7nos, B1-1nos, B2-6nos A-SMA905 / B1-SMA905 / B2-SMA905
I600-Y*7-S/S-L2 360~2500nm 600μm 2 m A-7nos, B1-1nos, B2-6nos A-SMA905 / B1-SMA905 / B2-SMA905
DV600-1*7-S/S-L2 多芯光纤 190~1100 nm 600μm 2 m 7 SMA905-SMA905
I600-1*7-S/S-L2 360~2500nm 600μm 2 7 SMA905-SMA905





积分球

波长 250 - 2500 nm

输出端口可定制

黑色阳极氧化铝合金外壳

镀金积分球

波长 1000 - 5000 nm

电化学镀漫反射膜涂层

卤素光源

波长 360 - 2500 nm

使用寿命长,通常为 10,000 小时

SMA905 输出连接器

氘紫外光源

波长 190 - 400 nm

使用寿命长,通常为 1500 小时

SMA905 输出连接器

用于透射率测量的样品架 带反射率测量支架的样品架
比色皿架 用于透射和反射样品测量的光学支架

光纤衰减器

波长 200 - 2500 nm

用于衰减的可调狭缝

光纤准直器

波长 185 - 2500 nm

数值孔径 0.22 - 0.37 NA

纤芯直径 ≥ 100 µm



软件接口



主要软件用户界面

1.检测面板(功能菜单和操作按钮)

2.设备面板(设备列表和参数设置)

3.光谱窗口(光谱曲线显示和光谱窗口管理)

4.光谱记录面板(光谱曲线选择和命名)



关键光谱处理特性

● 波长平滑

● 流出

● 减去背景信号

● 反射和反射测量

● 绝对值测量

● 具有不同时序的多重测量

详细软件使用手册请 点击这里


由于光谱仪探测器中的像素数量有限,因此在高光谱分辨率下,只有几个像素组成单个光谱峰值,从而导致无平滑的峰值,如下图所示。

该图显示了由于光谱仪在不同温度下的温度漂移而导致的峰值位置漂移的示例。光谱峰值不是对称的,因为构成光谱峰值的像素数很小,并且在温度漂移的影响下,光谱峰值的最高像素从do向右移动一个像素。



在这一点上,我们有两种方法可以评估这个峰值位置的漂移。

1. 查看最高像素点的位置。显然,峰值位置偏移了一个像素,这意味着大约0.15 nm。

2. 拟合漂移前后的峰值,找到拟合的峰值点,即两个像素之间。拟合峰值点的漂移约为0.07nm



那么这两种方法中哪一种是正确的呢?我们认为第二个是正确的,反映了峰值位置的真实漂移。原因如下。

1.高分辨率导致光谱峰值的像素采样率低,直接看一起像素的形状并不能反映峰值的实际形状。

2.光谱峰值在物理上更接近对称分布,峰值位置的漂移不会导致峰形发生变化。

3.通过拟合构成光谱峰值的所有像素,获得的峰值形状更接近峰值的物理现实。



因此,使用拟合的峰形状来确定峰位置并评估光谱仪的漂移是正确的方法。



在实践中,是否有必要这样做?这取决于实际情况。如果



1.光谱分辨率低,光谱峰值的采样率高,即需要更多的像素点来组成一个峰值,并且这些像素点本身连接成更平滑,更对称的峰值形状,然后可以直接找到最高像素的位置,或者两个像素之间,并通过视觉评估确认峰值位置。



2.具有高光谱分辨率和需要精确知道峰值,需要上述拟合方法。拟合可以通过样条算法,也可以通过高斯或洛伦兹拟合来完成,大家可以根据被测样品的光谱性质进行选择。如果您不知道如何选择,请使用样条曲线。




名字 型号 波长范围 探测器 分辨率 噪声比 动态范围

高分辨率光谱仪

L 系列 200-1100nm 滨松,S11639,2048 像素 <1nm 可定制 500:1 2000:1

高分辨率光谱仪

H 系列 200-1100nm 滨松,S11639,2048 像素 <1nm 可定制 500:1 2000:1

背照式光谱仪

M 系列 200-1100nm 滨松,S10420,64×2048 像素 <1nm 可定制 800:1 5000:1

高灵敏度冷却光谱仪

MC 系列 200-1100nm 滨松,S7031,64×1044 像素 <1nm 可定制 1000:1 10000:1

手持式拉曼系统

RM 785/1064nm

波段范围

200-3200cm-1/ 200-2500cm-1

6 - 8 cm-1

便携式桌面拉曼系统

RMT EZ 785nm 波段范围  200-3200cm-1
7 cm-1  典型值

便携式桌面拉曼系统

RMT 532/785/1064nm

波段范围

200-3200cm-1/200-1800cm-1

8 - 9 cm-1 典型值


冷却式近红外光谱仪

NIR 系列 900-2500nm 滨松, G9203 3-10nm 15000:1 15000:1

中波红外光谱仪

MWIR 系列 1-5um PbS or PbSe  256 像素 10-30nm 20 RMS



激光扫描共聚焦显微镜、共聚焦拉曼显微镜、
宽场拉曼显微镜、
荧光/光致发光显微镜、

我们在这里为您服务!





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录,我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)



Search Reset
Compare Model Drawings & Specs Availability Reference Price
(USD)
N/900-1700p
Near Infrared Spectrometer, Wavelength range: 900-1700nm, Resolution up to 3nm @25um slit width, 512 pixels, dynamic range 14000:1, signal to noise ratio 10000:1 integration time 5us-120s
4-6 Weeks $17000 - 21000
N/900-2200p
Near Infrared Spectrometer, Wavelength range: 900-2200nm, Resolution up to 5nm @25um slit width, 512 pixels, dynamic range 14000:1, signal to noise ratio 10000:1 integration time 5us-120s
4-6 Weeks $25000 - 30000
N/900-2500p
Near Infrared Spectrometer, Wavelength range: 900-2500nm, Resolution up to 6nm @25um slit width, 512 pixels, dynamic range 14000:1, signal to noise ratio 10000:1 integration time 5us-120s
8-10 Weeks $25000 - 30000

N/900-2500p - Parameter

N/900-2200p - Parameter

N/900-1700p - Parameter

DV600-1*7-S/S-L2 - Parameter

I600-1*7-S/S-L2 - Parameter

I600-Y*7-S/S-L2 - Parameter

DV600-Y*7-S/S-L2 - Parameter

V1000-Y*2-S/S-L2 - Parameter

I1000-Y*2-S/S-L2 - Parameter

V100-S/S-L2 - Parameter

I100-S/S-L2 - Parameter

DV100-S/S-L2 - Parameter

V200-S/S-L2 - Parameter

I200-S/S-L2 - Parameter

DV200-S/S-L2 - Parameter

V400-S/S-L2 - Parameter

I400-S/S-L2 - Parameter

DV400-S/S-L2 - Parameter

V600-S/S-L2 - Parameter

I600-S/S-L2 - Parameter

DV600-S/S-L2 - Parameter

V1000-S/S-L2 - Parameter

I1000-S/S-L2 - Parameter

N/900-2500p - Download

N/900-2200p - Download

N/900-1700p - Download

DV600-1*7-S/S-L2 - Download

I600-1*7-S/S-L2 - Download

I600-Y*7-S/S-L2 - Download

DV600-Y*7-S/S-L2 - Download

V1000-Y*2-S/S-L2 - Download

I1000-Y*2-S/S-L2 - Download

V100-S/S-L2 - Download

I100-S/S-L2 - Download

DV100-S/S-L2 - Download

V200-S/S-L2 - Download

I200-S/S-L2 - Download

DV200-S/S-L2 - Download

V400-S/S-L2 - Download

I400-S/S-L2 - Download

DV400-S/S-L2 - Download

V600-S/S-L2 - Download

I600-S/S-L2 - Download

DV600-S/S-L2 - Download

V1000-S/S-L2 - Download

I1000-S/S-L2 - Download

Accessories

Compare Model Drawings & Specs Availability Reference Price
(USD)
I1000-S/S-L2
Optic Fiber, Wavelength 360-2500 nm, Number of Fiber 1nos, Core Diameter 1000 um, Length 2M, Connector SMA905-SMA905, Package PVC
2-3 Weeks $384.00
V1000-S/S-L2
Optic Fiber, Wavelength 200-1100 nm, Number of Fiber 1nos, Core Diameter 1000 um, Length 2M, Connector SMA905-SMA905, Package PVC
2-3 Weeks $374.00
DV600-S/S-L2
Optic Fiber, Wavelength 190-1100 nm, Number of Fiber1nos, Core Diameter 600 um, Length 2M, Connector SMA905-SMA905, Package 5.5 Blue armored tubing
2-3 Weeks $324.00
I600-S/S-L2
Optic Fiber, Wavelength 360-2500 nm, Number of Fiber 1nos, Core Diameter 600 um, Length 2M, Connector SMA905-SMA905, Package PVC
2-3 Weeks $202.00
V600-S/S-L2
Optic Fiber, Wavelength 200-1100 nm, Number of Fiber 1nos, Core Diameter 600 um, Length 2M, Connector SMA905-SMA905, Package PVC
2-3 Weeks $188.00
DV400-S/S-L2
Optic Fiber, Wavelength 190-1100 nm, Number of Fiber 1nos, Core Diameter 400 um, Length 2M, Connector SMA905-SMA905, Package PVC
2-3 Weeks $192.00
I400-S/S-L2
Optic Fiber, Wavelength 360-2500 nm, Number of Fiber 1nos, Core Diameter 400 um, Length 2M, Connector SMA905-SMA905, Package 5.5 blue armored tubing
2-3 Weeks $172.00
V400-S/S-L2
Optic Fiber, Wavelength 200-1100 nm, Number of Fiber 1nos, Core Diameter 600 um, Length 2M, Connector SMA905-SMA905, Package 5.5 blue armored tubing
2-3 Weeks $172.00
DV200-S/S-L2
Optic Fiber, Wavelength 190-1100 nm, Number of Fiber 1nos, Core Diameter 200 um, Length 2M, Connector SMA905-SMA905, Package PVC
2-3 Weeks $162.00
I200-S/S-L2
Optic Fiber, Wavelength 360-2500 nm, Number of Fiber 1nos, Core Diameter 200 um, Length 2M, Connector SMA905-SMA905, Package PVC
2-3 Weeks $142.00
V200-S/S-L2
Optic Fiber, Wavelength 200-1100 nm, Core Number 1nos, Core Diameter 200 um, Length 2M, Connector SMA905-SMA905, Package PVC
2-3 Weeks $142.00
DV100-S/S-L2
Optic Fiber, Wavelength 190-1100 nm, Core Number 1nos, Core Diameter 100 um, Length 2M, Connector SMA905-SMA905, Package PVC
2-3 Weeks $162.00
I100-S/S-L2
Optic Fiber, Wavelength 360-2500 nm, Core Number 1nos, Core Diameter 100 um, Length 2M, Connector SMA905-SMA905, Package PVC
2-3 Weeks $142.00
V100-S/S-L2
Optic Fiber, Wavelength 200-1100 nm, Core Number 1nos, Core Diameter 100 um, Length 2M, Connector SMA905-SMA905, Package PVC
2-3 Weeks $142.00
I1000-Y*2-S/S-L2
Bifurcated Fiber, Y-bundle: 2 fibers , Wavelength 360-2500 nm, Core Diameter 1000 um, Length 2M, Connector SMA905-SMA905, Package 6.0 armored tubing
2-3 Weeks $647.00
V1000-Y*2-S/S-L2
Bifurcated Fiber, Y-bundle: 2 fibers, Wavelength 200-1100 nm, Core Diameter 1000 um, Length 2M, Connector SMA905-SMA905, Package 6.0 armored tubing
2-3 Weeks $465.00
DV600-Y*7-S/S-L2
Bifurcated Fiber, Y-bundle: 7 fibers, Wavelength 190-1100 nm, Core Number A-7nos, B1-1nos, B2 - 6nos, Core Diameter 600 um, Length 2M, Connector SMA905-SMA905,Package PVC
2-3 Weeks $1264.00
I600-Y*7-S/S-L2
Bifurcated Fiber, Y-bundle: 2 fibers , Wavelength 360-2500 nm, Core Diameter 600 um, Length 2M, Connector SMA905-SMA905, Package PVC
2-3 Weeks $1007.00
I600-1*7-S/S-L2
Multi-core Fiber, Wavelength 360-2500 nm, Number of Fiber 7nos, Core Diameter 600 um, Length 2M, Connector SMA905-SMA905, Package PVC
2-3 Weeks $967.00
DV600-1*7-S/S-L2
Multi-core Fiber, Wavelength 190-1100 nm, Core Number 7nos, Core Diameter 600 um, Length 2M, Connector SMA905-SMA905, Package PVC
2-3 Weeks $1214.00
