EDFA L波段低功率/高功率

低功率模型标准模型高功率模型产品知识库相关产品联系下单！

瑆创的L波段掺铒光纤小信号放大器（前置放大器）专为放大-45dBm至-25dBm范围内的微弱光信号而设计。该放大器能够提供最高达到45dB的典型小信号增益，并且具有低噪声系数，从而提高了光电探测器对微弱光信号的检测性能。

特征

宽波段范围
高回报系数
低噪声

应用

光纤通信
光纤传感
光纤激光器

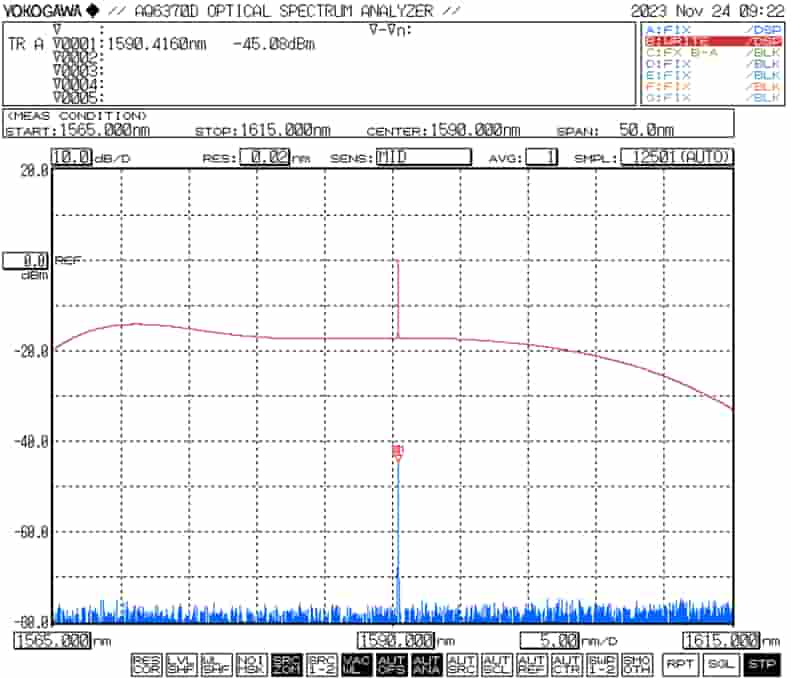

SIMTRUM_EDFA_L_Band_PA

产品规格和手册

产品手册链接:

光学参数	单位	标值		备注
工作波长	nm	1570 ~ 1603		L-band
输入信号功率	dBm	-45~-25
增益因子	dB	45@-45dBm 输入
噪声系数	dB	≤4.5
偏振消光比	dB	-	≥23
偏振相关增益	dB	≤0.3
偏振模色散	ps	≤0.5
输入/输出隔离度	dB	>35
光功率监测	-	Output power
光纤 & 光纤连接器	-	SMF-28	PM1550	FC/APC
控制模式	-	ACC

通用参数	台式	模块
控制功能	按键/ RS232 串行通信	RS232 串行通信
远程控制端口	DB9 Female	DB9 Female
电源供应	AC100~240V, <30W	DC5V, <15W
尺寸	260(W)×280(D)×120(H)mm	125(W)×150(D)×20(H)mm
工作温度	-5~+35°C
工作湿度	0~70%

订购信息/ 产品代码
系列	波长(nm)	放大器类型	小信号增益 (dB)	光纤	包装
STEDFA	L = L波段	PA = 前置放大器	45 = 45dB@-45dBM	SM = 单模光纤	M - Module
				PM = PM1550	B - Desktop

瑆创的L波段掺铒光纤增益放大器（BA）专门为光纤激光器和通信系统设计，覆盖从1570到1603纳米的波长范围。这款放大器以其高增益和低噪声的特性，成为提升这些应用中光功率的理想选择。

特征

覆盖L波段
高增益因子
高输出功率

应用

光纤通信
光纤传感
光纤激光器

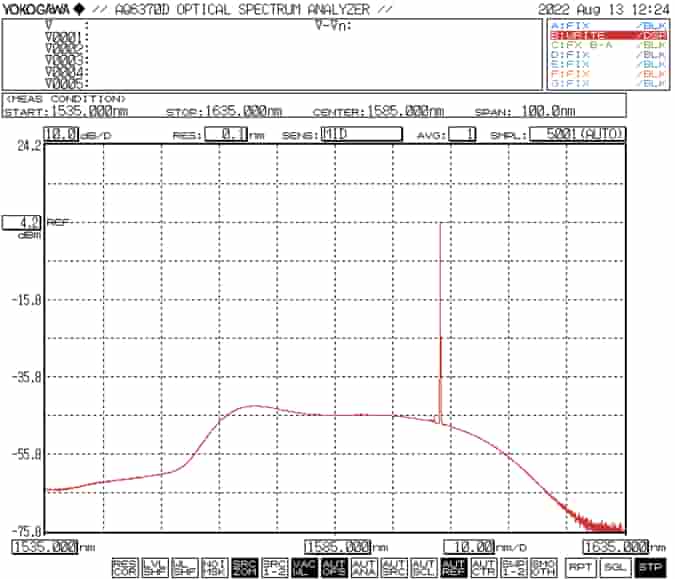

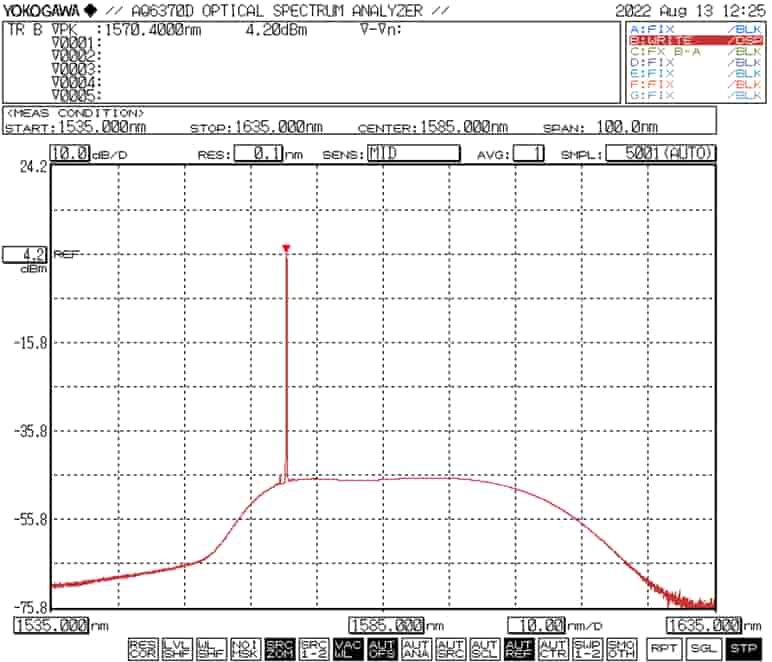

SIMTRUM_EDFA_L_Band_BA01 STEDFA_L_Band_BA2

产品规格和手册

产品手册链接:

光学参数	单位	标值		备注
工作波长	nm	1570 ~ 1603		L-band
输入信号功率	dBm	-6~+3
饱和输出功率	dB	15/17/20/23/25/26		@-3dBm 输入
噪声系数	dB	5		@-3dBm 输入
偏振消光比	dB	-	≥23
偏振相关增益	dB	≤0.3
偏振模色散	ps	0.5
输入/输出隔离度	dB	>35
光功率监测	-	Output power
光纤 & 光纤连接器	-	SMF-28	PM1550
光纤连接器	-	FC/APC
控制模式	-	ACC/ APC

通用参数	台式	模块
控制功能	按键/ RS232 串行通信	RS232 串行通信
远程控制端口	DB9 Female	DB9 Female
电源供应	AC100~240V, <30W	DC5V, <15W
尺寸	260(W)×280(D)×120(H)mm	125(W)×150(D)×20(H)mm
工作温度	-5~+35°C
工作湿度	0~70%

订购信息 / 产品代码
系列	波长(nm)	放大器类型	饱和输出功率 (dBm)	光纤	包装
STEDFA	L = L波段	BA = 增益放大器	15/17/20/23/25/26	SM = 单模光纤	M - Module
				PM = PM1550	B - Desktop

瑆创的L波段高功率掺铒光纤放大器，采用高效的单模光纤放大技术和先进的散热方法，能够在1570至1605纳米的范围内产生高功率的激光输出。这款放大器具有更好的高功率和低噪声特性，使其成为光纤通信系统、光纤传感技术以及激光雷达（LIDAR）应用的理想选择。

特征

低噪声
高增益因子
高输出功率

应用

光纤通信
光纤传感
激光探测与测量

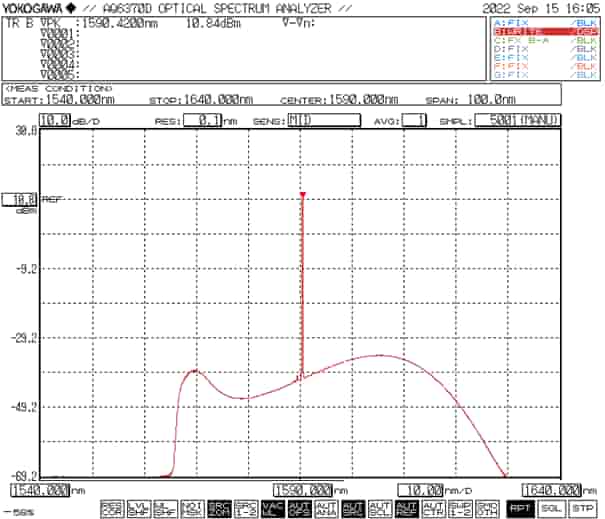

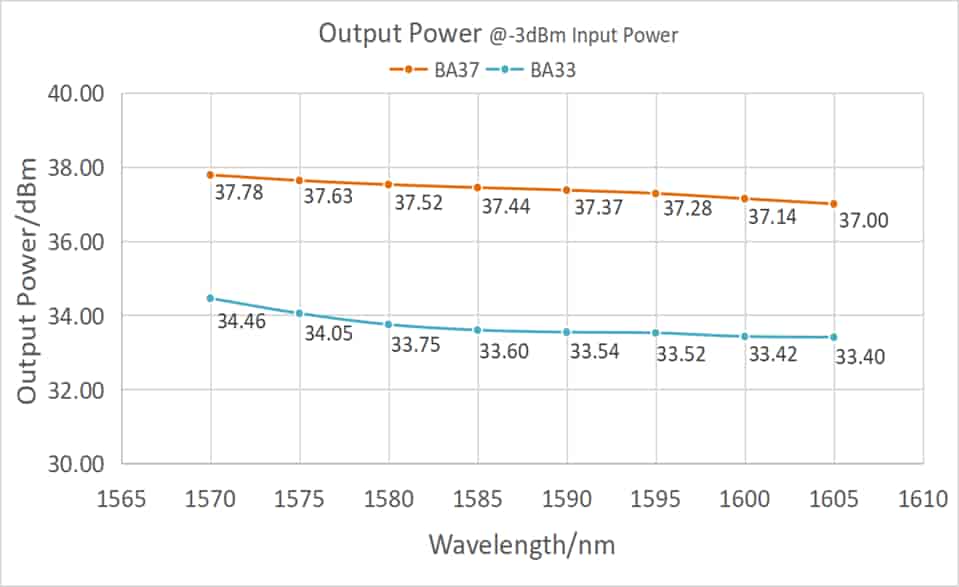

SIMTRUM_EDFA_L_Band_BA01 STEDFA_L_Band_BA2

产品规格和手册

产品手册链接:

光学参数	单位	标值	备注
工作波长	nm	1570 ~ 1605
输入信号功率	dBm	-6 ~ +10
饱和输出功率	dBm	27/30/33/35/37/40	@-3dBm input
可调输出功率	-	10% ~ 100%
噪声系数	dB	<6.0	@-3dBm input
偏振相关增益	dB	≤0.5
偏振模色散	ps	0.5
输入/输出隔离度	dB	>35
光功率监测	-	输入功率，输出功率
光纤连接器	-	SMF-28, FC/APC	For power test only
控制模式		ACC/APC

通用参数		台式	模快
控制功能		按键/ RS232 串行通信	RS232 串行通信
远程控制端口		DB9 Female	DB9 Female
电源供应		AC100~240V, <150W	DC5V, <60W
尺寸	Power 27/30 dBm	260(W)×320(D)×120(H)mm	125(W)×150(D)×31.5(H)mm
	Power 33/35/37/40 dBm	360(W)×350(D)×120(H)mm	139(W)×235(D)×70(H)mm
工作温度		-5~+35°C
工作湿度		0~70%

Ordering Information/ Product Code
系列	波长(nm)	放大器类型	输出功率 (dBm)	光纤	包装
STEYDFA	L = L波段	HP-BA = High Power BA Amplifier	27/30/33/35/37/40	SM = SMF-28	M - Module
					B - Desktop

1, 单一波长的掺铒光纤放大器（EDFA）可分为前置放大器（PA, Pre-Amplifier）、功率放大器（BA, Booster Amplifier）和线路放大器（LA, Line Amplifier）。它们各自的功能和特点有何差异？ C波段掺铒光纤小信号放大器 (PA, Pre-Amplifier) 专门设计用于放大光功率在-45dBm至-25dBm范围内的微弱光信号。该放大器的典型小信号增益可达到35至45 dB，并且具有极低的噪声系数。PA通常用于光电探测器前，对信号进行预放大，以增强其对弱光信号的探测能力，因此也被称作前放大器。例如，在附图中所示，输入光功率为-35dBm。经过PA35型号放大器放大后，信号在频谱中获得超过35dB的有效增益，并且即使放大后，信噪比仍然保持在30dB以上。如果使用功率放大器（BA）替代，虽然总功率也能被放大至相同水平，但信噪比可能仅达到10dB或更低。PA型放大器的设计重点在于追求高增益系数和维持优良的信噪比。

C波段掺铒增益放大器 (BA, Booster-Amplifier) 旨在在已有光源功率的基础上，进一步提升其发射功率。这类放大器通常适用于增强-6dBm至+3dBm或更高强度范围内的光信号。标准单模型号的最大功率输出可达26dBm（400毫瓦），而高功率型号则可达到40dBm（10瓦）。BA广泛应用于提升激光光源的发射功率，专注于实现高输出功率的目标。SIMTRUM光电提供的10瓦高功率1550纳米单模单波长激光器，内部集成了40dBm的光功率放大器，以满足高功率输出的需求。 C波段掺铒光纤线路放大器 (LA, In-Line Amplifier)是专为光纤激光器或光纤通信系统中继链路设计的光功率放大器。它融合了前置放大器（PA）和增益放大器（BA）的优势，能够为微弱信号提供显著的增益。此外，LA还能传输较高的激光功率，具备高增益、高传输能力以及较低噪声的特点。LA适用于在光纤链路中增加中继段的长度，或在光接入网络中单点到多点的连接中，补偿分支损耗。简而言之，LA可以视为PA和BA功能的集大成者。
2, 推荐选用结构恰当且具备高功率承载能力的光纤连接器。当通过自由空间耦合或光纤熔接技术对接两根光纤时，光线会入射至该接口。如果光强度过高，可能会降低其承载功率的能力，并对光纤造成永久性损伤。常用的FC型光纤连接器采用环氧胶将连接器的陶瓷套圈粘接到石英光纤上，而高强度的光线产生的热量可能会熔化环氧树脂，导致光纤连接器表面中心留下残留物，这会使得光纤连接器的端面更易受损。此外，如果端面存在污染或灰尘，将进一步增加受损的风险。

预估空气/玻璃界面光功率密度
* 下列所有数值特指未接驳（裸露状态）的石英光纤，在与洁净光纤端面相接进行自由空间耦合时的应用情况。

类型	理论损伤阙值	实际安全水平
连续波（平均功率）	~1 MW/cm2	~250 kW/cm2
10纳秒脉冲（峰值功率)	~5 GW/cm2	~1 GW/cm2

为确定光纤端面所适用的功率水平，需将光功率密度乘以其有效面积。需要注意的是，此计算假定光束强度分布均匀，但实际上，在单模光纤中传输的激光光束多为高斯分布，这意味着光束中心的强度较边缘更高，从而导致计算所得的功率值可能略高于光纤的损伤阈值或实际安全使用水平。若假设光源为连续工作模式，基于预估的功率密度，便可推算出相应的功率水平。 SMF-28 Ultra Single Mode Fiber: 8.66 x 10-7 cm2 x 1 MW/cm2 = 8.7 x 10-7 MW = 870 mW (Theoretical damage threshold) 8.66 x 10-7 cm2 x 250 kW/cm2 = 2.1 x 10-4 kW = 210 mW (Actual safety level) 针对我们的单模光纤激光器和放大器产品系列，对于输出功率在23dBm（200mW）及以下的设备，我们建议使用法兰进行光纤连接器的连接，以实现与同型号单模光纤跳线的对接，如图示。在执行光纤连接器连接之前，必须采用专用光纤清洁工具进行清洁，并利用光纤端面检测仪器进行彻底检查，以确保无任何尘埃或污染物残留。若存在尘埃或污染，光纤端面可能在激光器工作时受损。连接光纤时，请确保激光器的输出已关闭。设备不在使用时，请为光纤连接器装上防尘帽，避免因频繁插拔而引入灰尘和污垢。

对于输出功率超过200mW（或功率等级高于EDFA-BA-23的放大器）的高功率激光光源，其输出尾纤标配FC/APC型连接器，专用于用户进行功率测试（便于连接至具备FC接口的设备，例如光学功率计），如图示。若用户需要配置准直透镜的尾纤输出，我们可依据用户给出的详细输出光斑参数（包括光斑直径、工作距离、发散角等）提供定制化的准直透镜解决方案，此项服务可能涉及额外费用。如图示，装配有FC/APC接口的准直器及适配器将激光束准直并引导至自由空间。

若用户需要尾纤输出配备准直透镜，可提供输出光斑的精确参数（包括光斑直径、工作距离、发散角等），我们将根据这些参数为激光器定制匹配的光纤准直透镜。请注意，定制透镜服务将涉及额外成本。如图示，配备FC/APC接口的准直器及适配器能够将激光束准直并引导至自由空间，以满足特定的应用需求。下图展示了准直器和适配器的配置示例（图片来源：Thorlabs官方网站）。

我们必须向用户明确强调，如果光纤连接器输出的激光功率超过200毫瓦，绝对禁止使用该光纤连接器与其他任何类型的光纤连接器直接相连。这种行为极有可能导致光纤连接器和光源损坏。如需连接其他光纤，唯一可行的方法是采用光纤熔接机通过热熔接方式进行连接，如图示。

3, 什么是掺铒光纤的ACC和APC模式？ ACC模式 - 自动电流控制：用户设定EDFA的泵浦电流，EDFA自动锁定并保持泵浦电流恒定。即使输入光功率发生波动，泵浦电流也不会随之变化，因此输出功率也会发生波动。EDFA不会干预这种功率波动，所有EDFA型号均提供ACC模式。小信号EDFA放大器仅提供ACC模式。 APC模式 - 自动功率控制：用户设定EDFA的信号光输出功率，光电二极管（PD）自动监测并反馈输出功率，EDFA控制并适应性调整泵浦，以实现输出信号的稳定性。APC模式的优势在于，当输入光功率发生波动时，EDFA将尽可能减少输出功率的波动，适用于功率型和线路型EDFA。为了便于理解，可以参考下图所示：

4, 网站上有多种类型的掺铒光纤放大器，例如单波长的EDFA、多波长的EDFA和脉冲EDFA，它们之间有什么区别？脉冲EDFA相比单波长的EDFA有哪些优势？单波长EDFA、多波长EDFA和脉冲EDFA，原理相同，都是经过优化设计和处理，通过在980nm波段激光泵浦掺铒光纤来在C波段和L波段产生光学增益。单波长EDFA只考虑在C波段或L波段同时输入单一波长的信号，并不考虑多波长同时放大的应用；实际上，放大器也可以同时接收多个波长的信号，但是在C波段内不同波长的增益可能会有差异，最大增益差异可能达到3分贝。多波长EDFA 增益平坦型产品的主要设计考虑了C波段内多波长信号的同时输入，并且需要考虑多波长同时放大时的增益平坦性。通过优化设计，最佳增益平坦度可以达到1.5dB以内。但需要注意的是，只有在输入光功率和输出光功率都需要是固定值时才能达到最佳平坦度；例如，对于某个型号的多波长增益平坦EDFA，设计的输入光功率为-20dBm，输出光功率为20dBm时，增益平坦度≤1.5dB；当输入光功率偏离-20dBm或输出光功率偏离20dBm时，增益平坦度可能会变大。脉冲EDFA 主要针对低重复频率（小于1MHz）和窄脉冲宽度信号（小于10纳秒），因为这样的脉冲信号在放大时容易激发各种非线性效应，产生高脉冲，导致光谱恶化和脉冲失真，所以放大器在满足功率放大的同时，最小化了EDFA放大过程中的光非线性效应，减少了脉冲失真，并提高了放大信号谱的信噪比。点击此处获得更多单波长EDFA产品信息。
5, 脉冲型放大器能否放大方波脉冲并保持脉冲形状不变？尽管脉冲放大器针对脉冲激光信号进行了优化，但在放大脉宽较长（脉宽超过50纳秒）的方波脉冲激光信号时，由于增益光纤的特性，信号脉冲的前沿会首先获得增益放大，而在脉冲的中后部获得的增益会逐渐减少。因此，一个顶部平坦的方波脉冲在经过EDFA放大之后，其形状往往会呈现出前沿上翘、中后部逐渐减小的特征。这种现象是无法避免的，且脉冲宽度越大，这种特征就越明显（可以理解为脉冲前沿消耗的上能级离子未能及时得到补充，而脉冲后部的信号已经到达，导致脉冲后部的增益逐渐降低）。如图中所示，500纳秒脉冲放大后的波形和40微秒脉冲放大后的波形都出现了顶部失真，其中40微秒脉冲放大的失真更为严重。

（上图中，蓝色的激光脉冲是放大前的，脉宽为40微秒，顶部是平坦的；黄色的是放大后的激光脉冲，顶部明显不平整。）
6, 什么是泵浦保护器？如何选择一个合适的泵浦保护器？
我们注意到一些客户的980nm泵浦激光器在刚开始使用时或者使用频率非常低的情况下出现了无输出光的现象。在进行维修时，我们发现部分原因为输出光纤端面被烧坏（这可能是在激光器工作时插拔光纤连接器，或者在光纤端面有灰尘的情况下开启激光器导致的），另一个原因是反射光进入泵浦激光器芯片，造成了对芯片的不可逆损害。鉴于这种情况频繁出现，我们建议使用泵浦保护器。泵浦保护器是一种通常放置在泵浦激光器和用户WDM设备之间的光纤包层滤光片元件，用于防止由稀土掺杂光纤产生的信号中的一小部分通过WDM设备反向泵浦，从而对泵浦激光器造成损害。为了方便使用，我们的980nm泵浦激光器产品可以在设备内部集成一个保护器。该装置能够双向传输泵浦波长（910~990nm），并且不会传输掺铒光纤的信号光（抗反射波长1500~1600nm）或掺镱光纤的信号光（抗反射波长1020~1120nm），以此达到保护泵浦激光器的目的，但需要注意的是，保护器会造成10~15%的功率损耗。应当注意，掺铒光纤和掺镱光纤所需的泵浦保护器并不通用，因此在采购泵浦激光器时，请向我们确认泵浦模块内部是否已经集成了保护器，以及保护器的具体抗反射波长。此外，保护器对980nm泵浦波长没有单向隔离效果，也就是说，通过输出光纤反射回来的980nm激光仍然可以通过泵浦保护器反射回泵浦激光器。如果需要对泵浦激光器进行单向隔离，可以另外添加980nm隔离器。泵浦保护器的使用方式如下：

类型	波长	输入功率	输出功率
EDFA单模式C波段-PA/BA	1530 - 1565 nm	-35 dBm to -25dBm -6dBm to +3dBm	35@-35dBm / 45@-45dBm 15/17/20/23/25/26 dBm
EDFA单模C波段在线放大器	1530 - 1565 nm	-25 dBm to -3 dBm	15/17/23/25/26 dBm
EDFA 单模多波长C波段增益平坦化	1530 - 1565 nm	-45dBm to +3 dBm	17/20/23/25/26 dBm
EDFA单模C波段高功率	1530 - 1565 nm	- 6 dBm to +10dBm	27/30/33/35/37/40 dBm
EDFA PM C波段低功率/高功率	1530 - 1565 nm	- 6 dBm to +10 dBm -25 dBm to +3 dBm	30/33/37/40 dB 14/17/20/23/26 dBm
EDFA单模C波段脉冲	1530 - 1565 nm	1-10mw	100/200/500/1000W
EDFA L波段低功率/高功率	1530 - 1605 nm	-45dBm to -25dBm - 6 dBm to +3 dBm - 6 dBm to +10 dBm	45dB@-45dBm 15/17/20/23/25/26 dBm 27/30/33/35/37/40 dBm
EDFA PM L波段高功率	1530 - 1603 nm	- 6 dBm to +10 dBm	27/30/33/35/37/40 dBm
EDFA单模C+L波段升压器	1528 - 1563 nm 1570 - 1603 nm	-6 dBm to +10 dBm	15/17/20/23/25/26/27 dBm
EDFA单模C++频带增益平坦化	1524 - 1572nm (190.65-196.675THz)	5 dBm to 8 dBm	20/24 dBm
EDFA增益平坦滤波器器件	As filter Spec C/Lband nm	≥50 dB	≥50 dB

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

Search Reset

	Availability	Reference Price (USD)
STEDFA-L-PA-35-SM-B EDFA L-Band Small Signal Amplifier(PA), Wavelength 1570 to 1603nm, Input Power -45 to -25dBm Saturated, Output 35dB @-35dBm input, Optical Fiber SMF-28 FC/APC	4-6 Weeks	$2434.00
STEDFA-L-PA-45-SM-B EDFA L-Band Small Signal Amplifier(PA), Wavelength 1570 to 1603nm, Input Power -45 to -25dBm Saturated, Output 45dB @-35dBm input, Optical Fiber SMF-28 FC/APC	4-6 Weeks	$2751.00
STEDFA-L-BA-15-SM-B EDFA L-Band Booster Amplifier(BA), Wavelength 1570 to 1603nm, Input Power -6 to +3dBm Saturated, Output 15dBm @-3dBm input, Optical Fiber SMF-28 FC/APC	4-6 Weeks	$2222.00
STEDFA-L-BA-17-SM-B EDFA L-Band Booster Amplifier(BA), Wavelength 1570 to 1603nm, Input Power -6 to +3dBm Saturated, Output 17dBm @-3dBm input, Optical Fiber SMF-28 FC/APC	4-6 Weeks	$2434.00
STEDFA-L-BA-20-SM-B EDFA L-Band Booster Amplifier(BA), Wavelength 1570 to 1603nm, Input Power -6 to +3dBm Saturated, Output 20dBm @-3dBm input, Optical Fiber SMF-28 FC/APC	4-6 Weeks	$2910.00
STEDFA-L-BA-23-SM-B EDFA L-Band Booster Amplifier(BA), Wavelength 1570 to 1603nm, Input Power -6 to +3dBm Saturated, Output 23dBm @-3dBm input, Optical Fiber SMF-28 FC/APC	4-6 Weeks	$3598.00
STEDFA-L-BA-25-SM-B EDFA L-Band Booster Amplifier(BA), Wavelength 1570 to 1603nm, Input Power -6 to +3dBm Saturated, Output 25dBm @-3dBm input, Optical Fiber SMF-28 FC/APC	4-6 Weeks	$4233.00
STEDFA-L-BA-15-PM-B EDFA L-Band Booster Amplifier(BA), Wavelength 1570 to 1603nm, Input Power -6 to +3dBm Saturated, Output 15dBm @-3dBm input, Optical Fiber PM1550 FC/APC	4-6 Weeks	$2474.00
STEDFA-L-BA-17-PM-B EDFA L-Band Booster Amplifier(BA), Wavelength 1570 to 1603nm, Input Power -6 to +3dBm Saturated, Output 17dBm @-3dBm input, Optical Fiber PM1550 FC/APC	4-6 Weeks	$2712.00
STEDFA-L-BA-20-PM-B EDFA L-Band Booster Amplifier(BA), Wavelength 1570 to 1603nm, Input Power -6 to +3dBm Saturated, Output 20dBm @-3dBm input, Optical Fiber PM1550 FC/APC	4-6 Weeks	$3175.00
STEDFA-L-BA-23-PM-B EDFA L-Band Booster Amplifier(BA), Wavelength 1570 to 1603nm, Input Power -6 to +3dBm Saturated, Output 23dBm @-3dBm input, Optical Fiber PM1550 FC/APC	4-6 Weeks	$3810.00
STEDFA-L-BA-25-PM-B EDFA L-Band Booster Amplifier(BA), Wavelength 1570 to 1603nm, Input Power -6 to +3dBm Saturated, Output 25dBm @-3dBm input, Optical Fiber PM1550 FC/APC	4-6 Weeks	$4444.00
STEDFA-L-BA-26-PM-B EDFA L-Band Booster Amplifier(BA), Wavelength 1570 to 1603nm, Input Power -6 to +3dBm Saturated, Output 26dBm @-3dBm input, Optical Fiber PM1550 FC/APC	4-6 Weeks	$5291.00
STEDFA-L-BA-26-SM-B EDFA L-Band Booster Amplifier(BA), Wavelength 1570 to 1603nm, Input Power -6 to +3dBm Saturated, Output 26dBm @-3dBm input, Optical Fiber SMF-28 FC/APC	4-6 Weeks	$4656.00
STEYDFA-L-HP-BA-27-SM-B EDFA L-Band High Power, Wavelength 1570 to 1605nm, Input Power -6 to10dBm, Saturated Output Power 27dBm @-3dBm input, Fiber connector SMF-28 FC/APC	4-6 Weeks	$5291.00
STEYDFA-L-HP-BA-30-SM-B EDFA L-Band High Power, Wavelength 1570 to 1605nm, Input Power -6 to10dBm, Saturated Output Power 30dBm @-3dBm input, Fiber connector SMF-28 FC/APC	4-6 Weeks	$6561.00
STEYDFA-L-HP-BA-33-SM-B EDFA L-Band High Power, Wavelength 1570 to 1605nm, Input Power -6 to10dBm, Saturated Output Power 33dBm @-3dBm input, Fiber connector SMF-28 FC/APC	4-6 Weeks	$6984.00
STEYDFA-L-HP-BA-35-SM-B EDFA L-Band High Power, Wavelength 1570 to 1605nm, Input Power -6 to10dBm, Saturated Output Power 35dBm @-3dBm input, Fiber connector SMF-28 FC/APC	4-6 Weeks	$7619.00
STEYDFA-L-HP-BA-37-SM-B EDFA L-Band High Power, Wavelength 1570 to 1605nm, Input Power -6 to10dBm, Saturated Output Power 37dBm @-3dBm input, Fiber connector SMF-28 FC/APC	4-6 Weeks	$10159.00
STEYDFA-L-HP-BA-40-SM-B EDFA L-Band High Power, Wavelength 1570 to 1605nm, Input Power -6 to10dBm, Saturated Output Power 40dBm @-3dBm input, Fiber connector SMF-28 FC/APC	4-6 Weeks	$11852.00
