C++波段增益平坦型EDFA

产品概述 & 规格参数相关产品联系下单!

SIMTRUM提供的C++波段增益平坦型掺铒光纤放大器是专用于光纤通信系统的光纤放大器产品，可同时放大C++波段内的多个波长信号，覆盖1524-1572nm波长范围(频率190.65~196.675THz)，且保持各波长间的增益一致，增益平坦度≤1.5 dB。具有超宽光谱、高增益、低噪声、增益平坦的优点。

特性

高增益系数
高输出功率
多波长增益平坦性

应用

光纤通信
光纤传感
光纤激光器

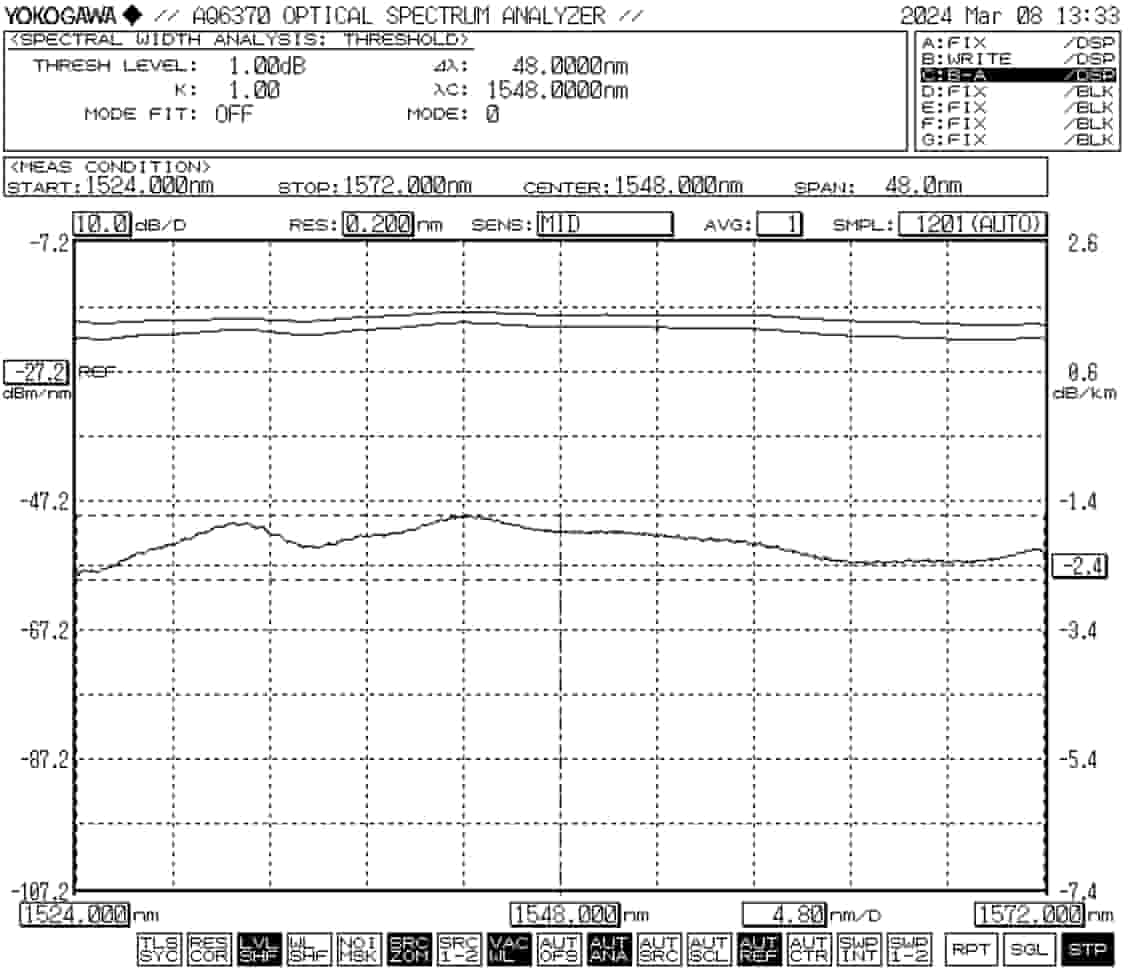

STEDFA_SM_CPP_1

产品规格和手册

光学指标	单位	最小值	典型值	最大值	备注
工作波长	nm	1524		1572	C++ 波段
总波长数（ITU）	-			120	波长间隔50G(0.4nm)
单波长输入功率	dBm	-16	3		单波长功率
总输入功率	dBm	5	8		120波长总功率
总输出功率	dBm	14	24
增益系数	dB		16		@8dBm总输入
噪声指数	dB	4.8		5.5	@Pout=24dBm
增益平坦度	dB	1.5			@8dBm总输入
偏振相关增益	dB	<0.3
偏振模色散	ps	0.5
输入/输出隔离度	dB	>35
光功率监测	-	输出光功率监测
光纤&光纤连接器	-	SMF-28			FC/APC
控制模式	-	ACC/ APC/AGC

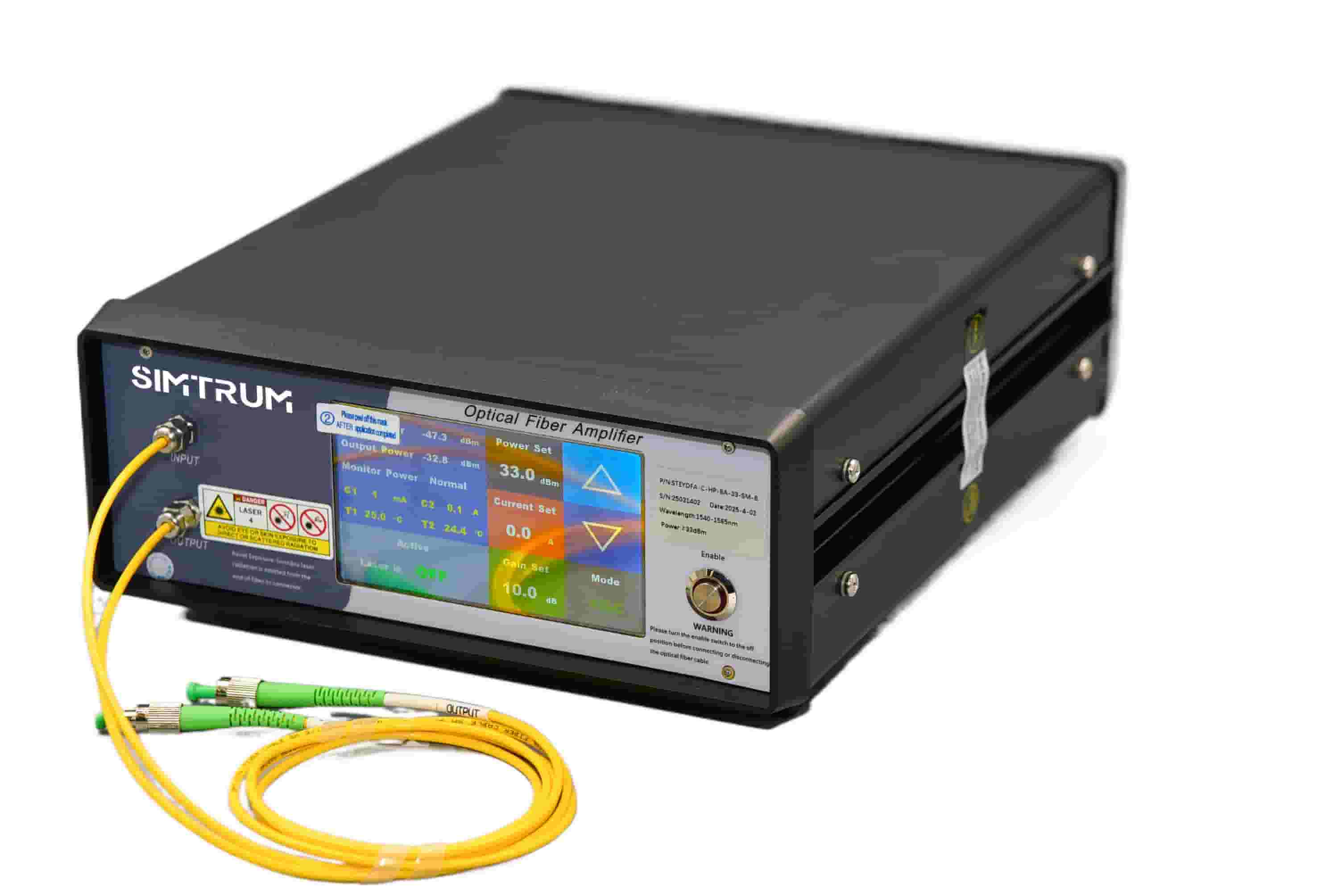

电气和环境参数	台式	模式
控制方式	触屏/ RS232 串行通信	RS232 串行通信
通信接口	DB9 Female	DB9 Female
供电	100~240V AC, <30W	5V DC, <15W
尺寸	260(W)×280(D)×120(H)mm	125(W)×150(D)×20(H)mm
工作温度范围	-5~+35°C
工作湿度范围	0~70%

订购信息 / 产品代码
型号	波长(nm)	放大器类型	饱和输出功率 (dBm)	光纤	封装形式
STEDFA	C++ = C++ 波段	BA-GF = 增益平坦型BA	20/24	SM =SMF-28	M - 模块 B - 台式

类型	波长	输入功率	输出功率
C波段EDFA-PA/BA	1530 - 1565 nm	-45 dBm to -25dBm -6dBm to +3dBm	45@-45dBm 15/17/20/23/25/26 dBm
C波段EDFA-LA	1530 - 1565 nm	-25 dBm to -3 dBm	13/17/20/25/26 dBm
C波段增益平坦化EDFA	1530 - 1565 nm	-45dBm to +3 dBm	14/20/23/25/26 dBm
C波段高功率EDFA	1535 - 1565 nm	- 6 dBm to +10dBm	27/30/33/35/37/40 dBm
C波段保偏EDFA-标准/高功率	1530 - 1565 nm 1535 - 1565 nm	- 45 dBm to +3 dBm -6 dBm to +10 dBm	30/35/45dB；17/20/23/25/26dBm 27/30/33/35/37/40 dBm
C波段脉冲EDFA	1530 - 1565 nm	1-10mw	100/200/500/1000W
L波段EDFA-低功率/标准/高功率	1570 - 1603 nm 1570 - 1605 nm 1570 - 1605 nm	-45dBm to -25dBm - 6 dBm to +3 dBm - 6 dBm to +10 dBm	45dB@-45dBm 15/17/20/23/25/26 dBm 27/30/33/35/37/40 dBm
L波段保偏EDFA-高功率	1570 - 1605 nm	- 6 dBm to +10 dBm	27/30/33/35/37/40 dBm
C+L波段单模EDFA-BA	1528 - 1603 nm	-6 dBm to +3 dBm	15/17/20/23/25/26 dBm
C++波段增益平坦型EDFA	1524 - 1572nm (190.65-196.675THz)	5 dBm to 8 dBm	20/24 dBm
增益平坦滤波器	As filter Spec C/Lband nm	≥50 dB	≥50 dB
C-波段 EDFA-BA 微型模块	1530 - 1565 nm	-6 dBm to +3 dBm	10/13/17/20/23 dBm
L+波段增益平坦化EDFA	1568 - 1608 nm	-16 dBm to +3 dBm	15/17/20 dBm
单频脉冲EDFA	1540 - 1560 nm	10 - 50 mW	50/100 W
掺铒光纤放大器/拉曼放大器混合集成模块	1530 - 1565 nm	-6 dBm - +3 dBm	20/23dBm

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

Search Reset

Compare	Model		Drawings & Specs	Availability	Reference Price (USD)
		STEDFA-C++-BA-20-SM-B EDFA Single Mode C++ Band Gain Flattened, Operating wavelength Min. 1524nm/Max. 1572nm, Total input power 8dBm., saturation output power 20 dBm, SMF-28		4-6 Weeks	$6349.00
		STEDFA-C++-BA-24-SM-B EDFA Single Mode C++ Band Gain Flattened, Operating wavelength Min. 1524nm/Max. 1572nm, Total input power 8dBm., saturation output power 24 dBm, SMF-28		4-6 Weeks	$7619.00

STEDFA-C++-BA-24-SM-B - Parameter

STEDFA-C++-BA-20-SM-B - Parameter

STEDFA-C++-BA-24-SM-B - Download

STEDFA-C++-BA-20-SM-B - Download
