Products / 激光/光源 /光放大器 /掺铒光纤放大器 /C+L波段单模EDFA-BA /

C+L波段单模EDFA-BA

产品概述 & 规格参数相关产品联系下单!

SIMTRUM提供的C+L波段掺铒光纤放大器可同时放大C波段和L波段光信号，工作波长覆盖1528~1563nm和1570~1603nm,可自适应信号光波长，提供低噪声高效率的光功率放大。

793/808/915/976nm_High_Power_Laser

产品特点

宽光谱
高输出功率
低噪声

应用领域

光纤通信
光传感
光纤激光

SIMTRUM_SM_C&L_01

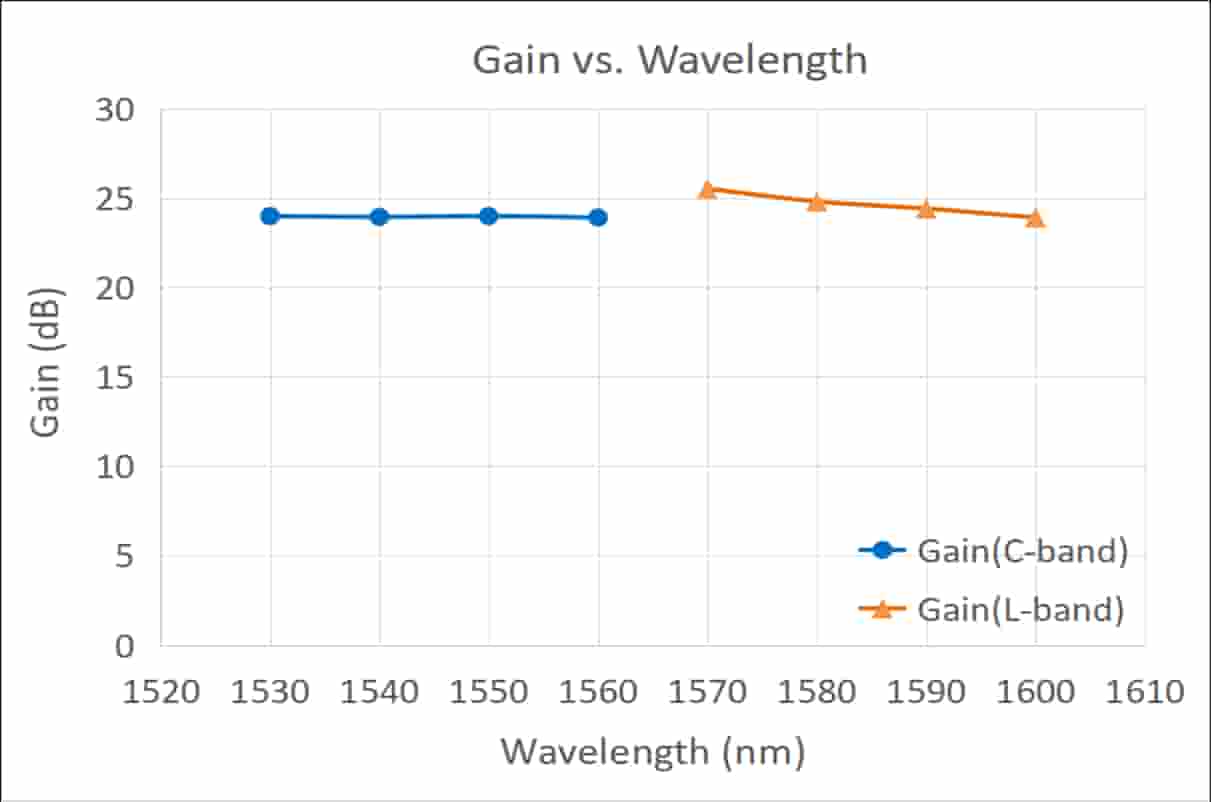

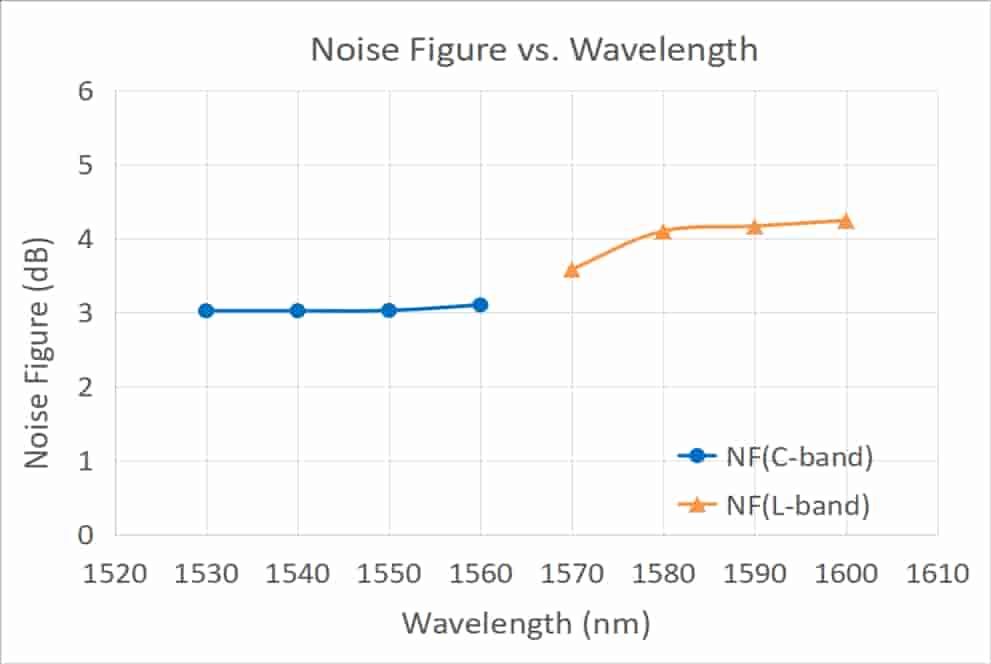

STEDFA_C_L_1 STEDFA_C_L_2

产品规格和手册

光学指标	单位	参考值	备注
范围波长	nm	1528~1563	C-波段
范围波长	nm	1570~1603	L-波段
输入功率	dBm	-6 ~ +3
饱和输出功率	dBm	15/17/20/23/25/26	@-3dBm 输入
噪声指数	dB	≤5.0	@-3dBm 输入
偏振相关增益	dB	＜0.3
偏振模色散	ps	0.5
输入/输出端隔离度	dB	>35
光功率监控	-	输出光功率监测
光纤类型	-	SMF-28
光纤连接器	-	FC/APC
控制模式	-	ACC/APC

电气和环境参数	台式	模块
控制方式	触屏/ RS232 串行通信	RS232 串行通信
通信接口	DB9 Female	DB9 Female
供电	100~240V AC, <30W	5V DC, <20W
尺寸	260(宽)×280(深)×120(高)mm	BA15 ~ 20: 125(宽)×150(深)×20(高)mm
尺寸	260(宽)×280(深)×120(高)mm	BA23 ~ 26: 139(宽)×206(深)×27(高)mm
工作温度范围	-5~+35°C
工作湿度范围	0~70%

订购信息/产品代码
型号	工作波长(nm)	放大器类型	输出功率 (dBm)	光纤类型	封装形式
STEDFA	CL = C+L 波段	BA = 功率放大器	15/17/20/23/25/26	SM =SMF-28	M - 模块 B - 台式

类型	波长	输入功率	输出功率
C波段EDFA-PA/BA	1530 - 1565 nm	-45 dBm to -25dBm -6dBm to +3dBm	45@-45dBm 15/17/20/23/25/26 dBm
C波段EDFA-LA	1530 - 1565 nm	-25 dBm to -3 dBm	13/17/20/25/26 dBm
C波段增益平坦化EDFA	1530 - 1565 nm	-45dBm to +3 dBm	14/20/23/25/26 dBm
C波段高功率EDFA	1535 - 1565 nm	- 6 dBm to +10dBm	27/30/33/35/37/40 dBm
C波段保偏EDFA-标准/高功率	1530 - 1565 nm 1535 - 1565 nm	- 45 dBm to +3 dBm -6 dBm to +10 dBm	30/35/45dB；17/20/23/25/26dBm 27/30/33/35/37/40 dBm
C波段脉冲EDFA	1530 - 1565 nm	1-10mw	100/200/500/1000W
L波段EDFA-低功率/标准/高功率	1570 - 1603 nm 1570 - 1605 nm 1570 - 1605 nm	-45dBm to -25dBm - 6 dBm to +3 dBm - 6 dBm to +10 dBm	45dB@-45dBm 15/17/20/23/25/26 dBm 27/30/33/35/37/40 dBm
L波段保偏EDFA-高功率	1570 - 1605 nm	- 6 dBm to +10 dBm	27/30/33/35/37/40 dBm
C+L波段单模EDFA-BA	1528 - 1603 nm	-6 dBm to +3 dBm	15/17/20/23/25/26 dBm
C++波段增益平坦型EDFA	1524 - 1572nm (190.65-196.675THz)	5 dBm to 8 dBm	20/24 dBm
增益平坦滤波器	As filter Spec C/Lband nm	≥50 dB	≥50 dB
C-波段 EDFA-BA 微型模块	1530 - 1565 nm	-6 dBm to +3 dBm	10/13/17/20/23 dBm
L+波段增益平坦化EDFA	1568 - 1608 nm	-16 dBm to +3 dBm	15/17/20 dBm
单频脉冲EDFA	1540 - 1560 nm	10 - 50 mW	50/100 W
掺铒光纤放大器/拉曼放大器混合集成模块	1530 - 1565 nm	-6 dBm - +3 dBm	20/23dBm

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

Search Reset

Compare	Model		Drawings & Specs	Availability	Reference Price (USD)
		STEDFA-CL-BA-15-SM-B EDFA Single Mode C+L Band Booster, wavelength range 1528-1563nm/1570-1603nm, input power -6~+10dBm.,saturation output power 15 dBm@-3dBm input, SMF-28		4-6 Weeks	$2863.00
		STEDFA-CL-BA-17-SM-B EDFA Single Mode C+L Band Booster, wavelength range 1528-1563nm/1570-1603nm, input power -6~+10dBm.,saturation output power 17 dBm@-3dBm input, SMF-28		4-6 Weeks	$3043.00
		STEDFA-CL-BA-20-SM-B EDFA Single Mode C+L Band Booster, wavelength range 1528-1563nm/1570-1603nm, input power -6~+10dBm.,saturation output power 20 dBm@-3dBm input, SMF-28		4-6 Weeks	$3464.00
		STEDFA-CL-BA-23-SM-B EDFA Single Mode C+L Band Booster, wavelength range 1528-1563nm/1570-1603nm, input power -6~+10dBm.,saturation output power 23 dBm@-3dBm input, SMF-28		4-6 Weeks	$4205.00
		STEDFA-CL-BA-25-SM-B EDFA Single Mode C+L Band Booster, wavelength range 1528-1563nm/1570-1603nm, input power -6~+10dBm.,saturation output power 25 dBm@-3dBm input, SMF-28		4-6 Weeks	$5166.00
		STEDFA-CL-BA-26-SM-B EDFA Single Mode C+L Band Booster, wavelength range 1528-1563nm/1570-1603nm, input power -6~+10dBm.,saturation output power 26 dBm@-3dBm input, SMF-28		4-6 Weeks	$5766.00

STEDFA-CL-BA-26-SM-B - Parameter

STEDFA-CL-BA-25-SM-B - Parameter

STEDFA-CL-BA-23-SM-B - Parameter

STEDFA-CL-BA-20-SM-B - Parameter

STEDFA-CL-BA-17-SM-B - Parameter

STEDFA-CL-BA-15-SM-B - Parameter

STEDFA-CL-BA-26-SM-B - Download

STEDFA-CL-BA-25-SM-B - Download

STEDFA-CL-BA-23-SM-B - Download

STEDFA-CL-BA-20-SM-B - Download

STEDFA-CL-BA-17-SM-B - Download

STEDFA-CL-BA-15-SM-B - Download
