倾斜平台
单轴倾斜平台 多轴倾斜平台 相关产品 联系下单！

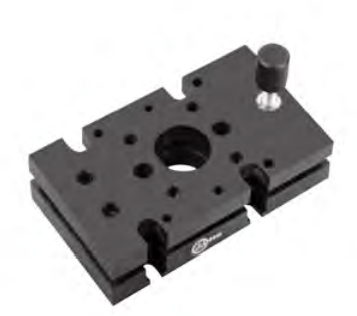

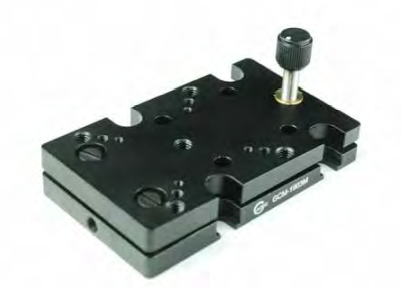

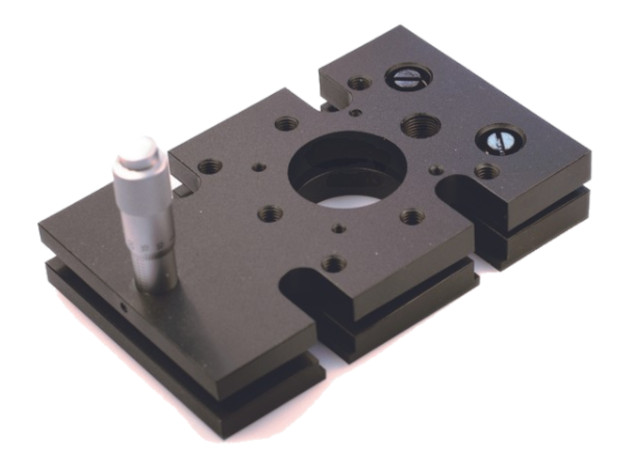

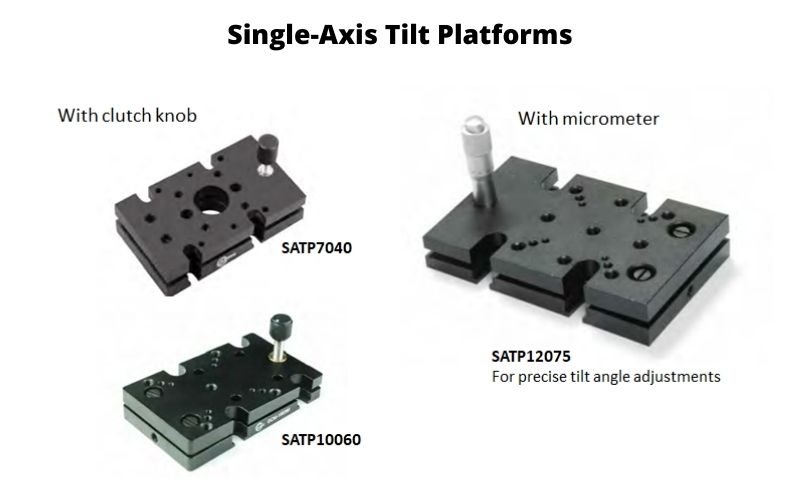

Single-axis tilt platforms.jpg





• 围绕单轴倾斜

• 倾斜角度为±3.8°

• 提供离合器旋钮和千分尺版本



Simtrum 零件编号 倾角(°) 孔类型

平台尺寸(mm)

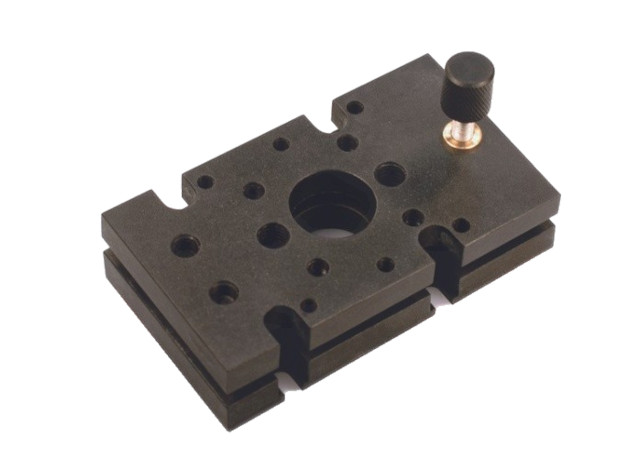

SATP7040 ±3.8

顶部：⌀15，M6，M4，M3

底部：⌀6mm 沉孔 ⌀3.5mm

 70x40

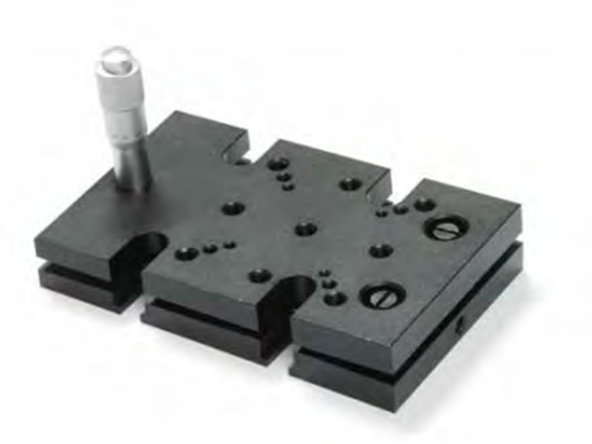

SATP12075 ±3.8

顶部：M6，M4，M3

底：⌀11mm 沉孔 ⌀7mm

 120x75

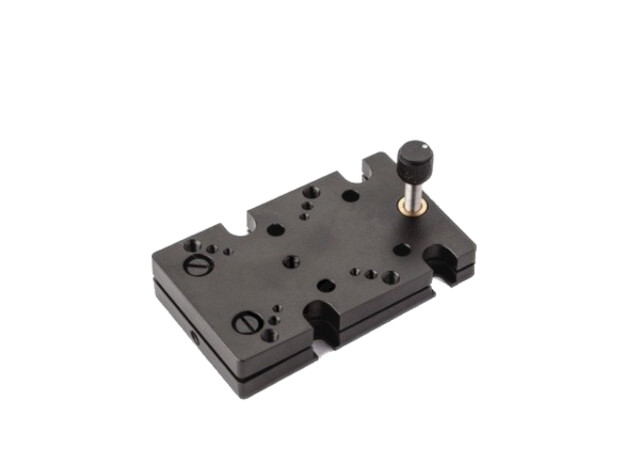

SATP10060 ±3.8

顶部：M6，M4，M3，M2

底：⌀10.5mm 沉孔 ⌀6.5mm

 100x60



上图中的信息是为您的运动设置选择合适的单轴倾斜平台的一般指南。

如需帮助，请随时致电 +65-6996 0391 联系 Simtrum Pte Ltd 或发送电子邮件至 info@simtrum.com。我们的产品团队将很乐意帮助您做出正确的产品选择。



图纸

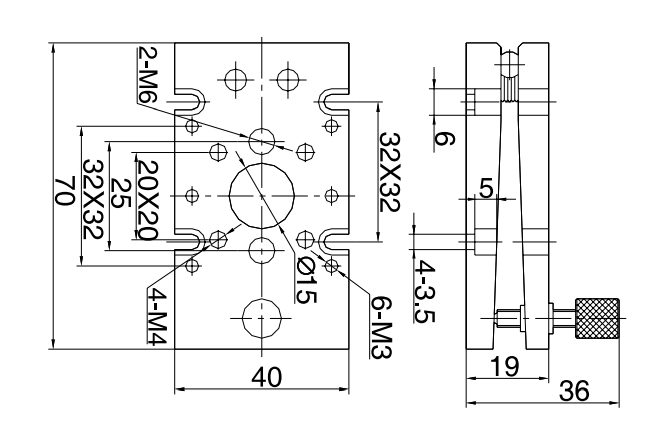

SATP7040

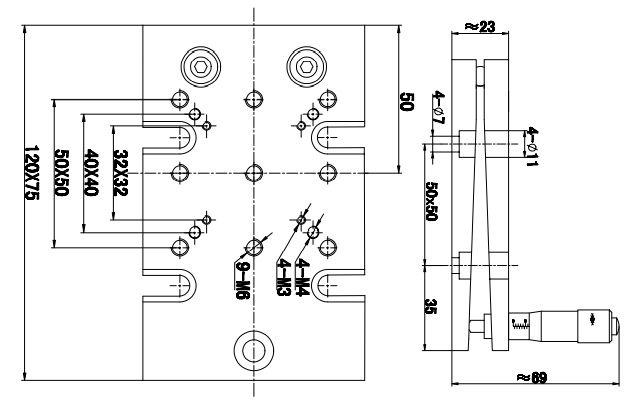

SATP12075

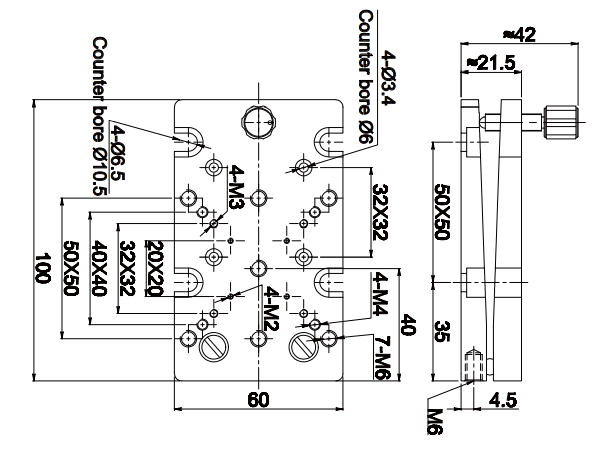

SATP10060

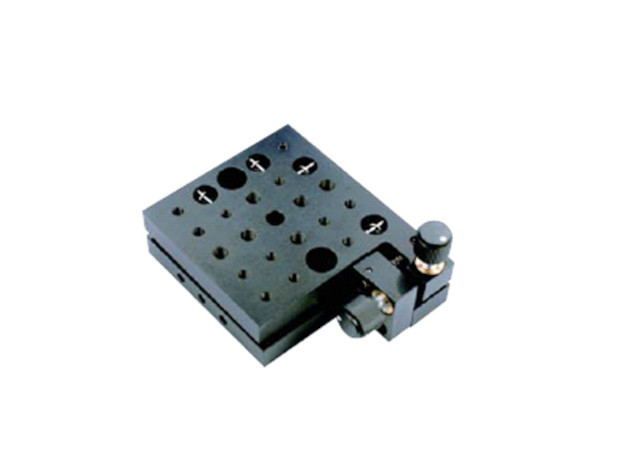

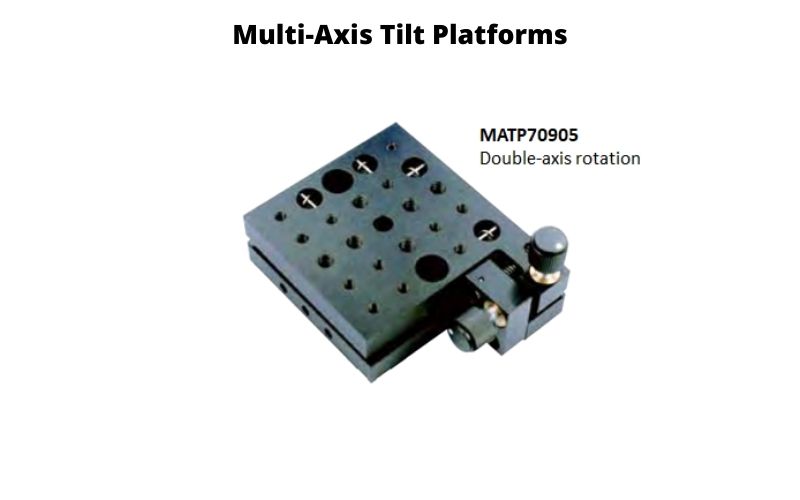

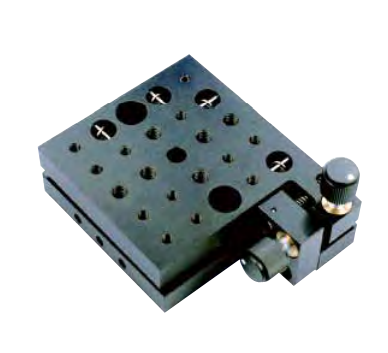

Multi axis tilt platforms.jpg





•双轴旋转

• ±1.8°倾斜角度，±1.8°旋转角度



Simtrum 零件编号 倾角(°) 旋转角度(°) 孔类型 平台尺寸(mm)
MATP70905 ±1.8° ±1.8°

顶部：M6、M4、M3

底：⌀11mm 沉孔 ⌀6.5mm

 70x90.5

上图中的信息是为您的运动设置选择合适的多轴倾斜平台的一般指南。

如需帮助，请随时致电 +65-6996 0391 联系 Simtrum Pte Ltd 或发送电子邮件至 info@simtrum.com。我们的产品团队将很乐意帮助您做出正确的产品选择。



图纸

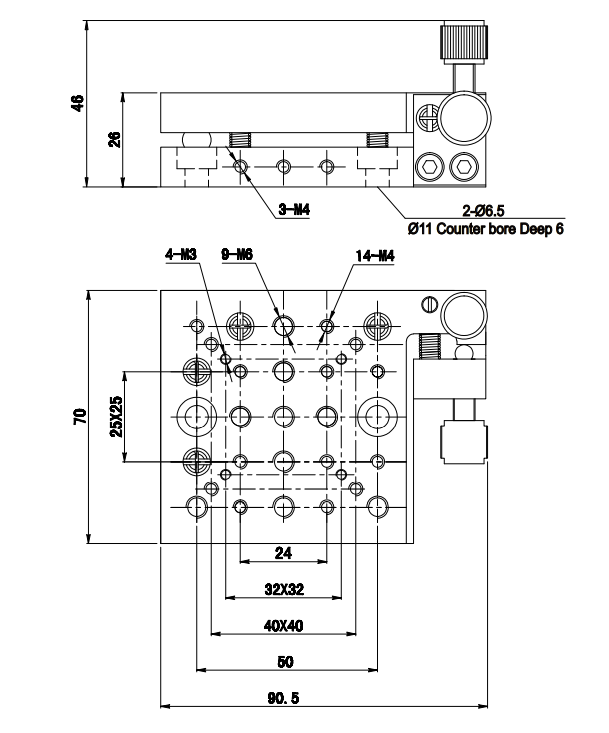

MATP70905








  手动测角台 手动旋转载物台 光机械学
  Manual Goniometric Stages.jpg Manual Rotation Stages (1).jpg Optomechanics.jpg

我们在这里为您服务！





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)


Search Reset
Compare Model Drawings & Specs Platform dimensions (mm) Tilt Angle(°) Availability Reference Price
(USD)
MATP70905
Multi-Axis Tilt Platform, Tilt Angle=±1.8°, Rotation Angle=±1.8°, Platform dimension=70x90.5mm 		4-6 Weeks $152.52
SATP7040
Single-Axis Tilt Platform, Tilt Angle=±3.8°, Platform dimension=70x40mm 		±3.8 4-6 Weeks $83.58
SATP12075
Single-Axis Tilt Platform, Tilt Angle=±3.8°, Platform dimension=120x75mm 		120x75±3.8 4-6 Weeks $146.27
SATP10060
Single-Axis Tilt Platform, Tilt Angle=±3.8°, Platform dimension=100x60mm 		±3.8 4-6 Weeks $123.28

SATP10060 - Parameter

Platform dimensions (mm)

Hole Type
Top: M6,M4,M3, M2 Bottom: ⌀10.5mm counterbore ⌀6.5mm

Tilt Angle(°)
±3.8

SATP12075 - Parameter

Platform dimensions (mm)
120x75

Hole Type
Top:M6,M4,M3 Bottom: ⌀11mm counterbore ⌀7mm

Tilt Angle(°)
±3.8

SATP7040 - Parameter

Platform dimensions (mm)

Hole Type
Top: ⌀15,M6,M4,M3 Bottom: ⌀6mm counterbore ⌀3.5mm

Tilt Angle(°)
±3.8

MATP70905 - Parameter

Platform dimensions (mm)

Hole Type
Top: M6, M4, M3 Bottom: ⌀11 counterbore ⌀6.5

Tilt Angle(°)

SATP10060 - Download

SATP12075 - Download

SATP7040 - Download

MATP70905 - Download
