手动旋转台| 瑆创光学电子商店

手动旋转台

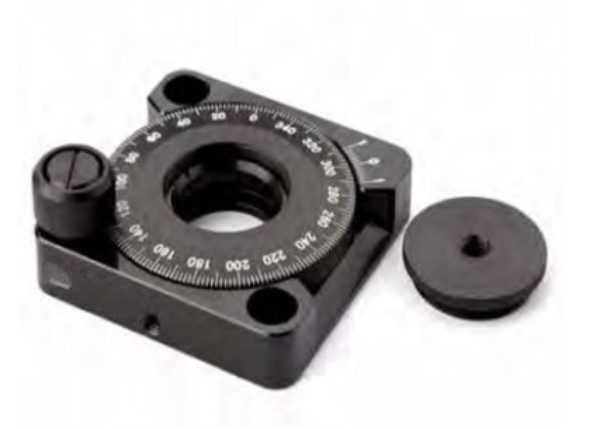

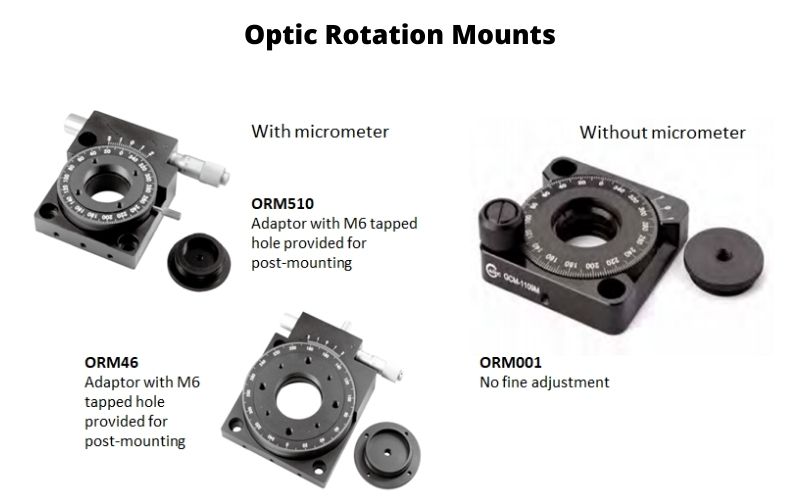

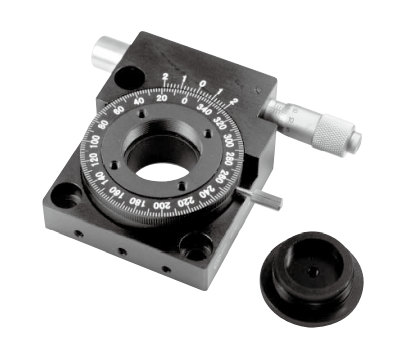

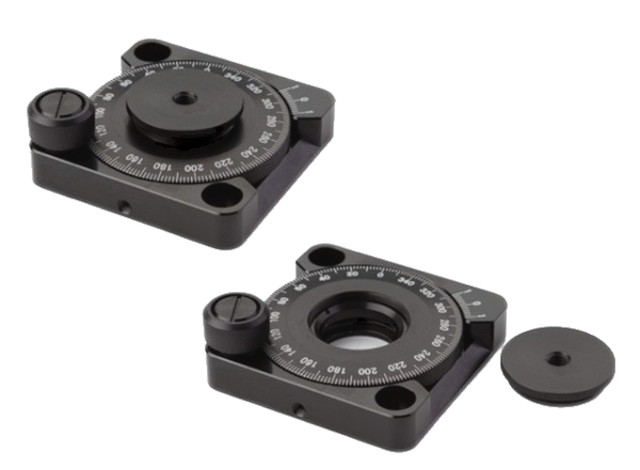

Optic Rotation Mounts.jpg



• 360°连续粗旋转

• 千分尺驱动的安装座可实现粗行程和精细行程

• 当旋转载物台被锁定时,可实现精细行程

• 与镜筒兼容

• 底部位于 M4 的内螺纹螺纹螺纹孔,用于安装到光学柱上





选型指南

Simtrum 零件编号 粗调行程(°) 精细行程(°)

分辨率

(arcmin)

孔类型 高度(mm) 最大负载(kg) 材料 千分尺是否存在

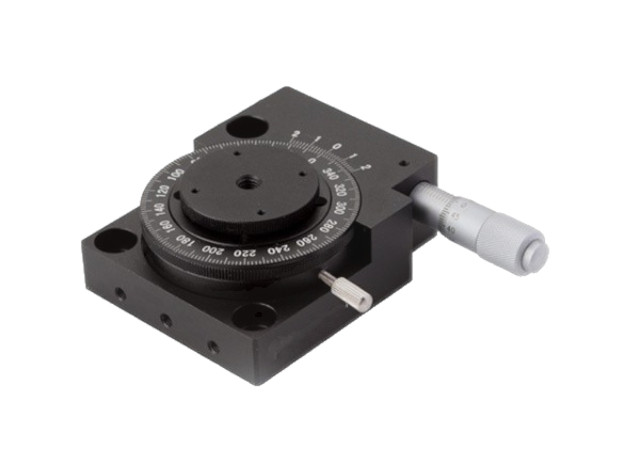

ORM510 360 5 10 M4 30.6 4 Yes

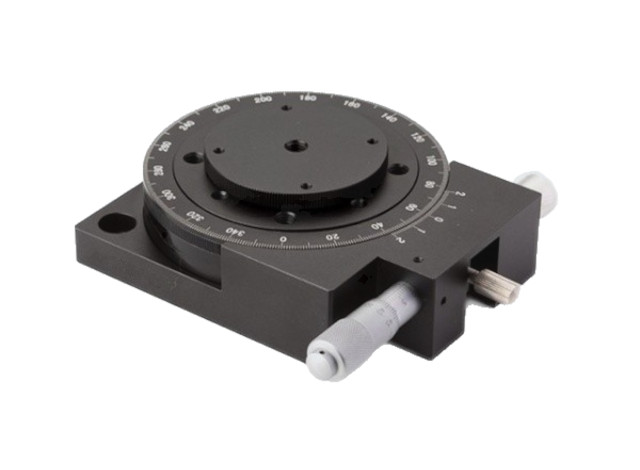

ORM46 360 4 6 M4 28.6 4 Yes
ORM001 360 - - M4 14 2 No



上图中的信息是为您的运动设置选择合适的光学旋转安装座的一般指南。

如需帮助,请随时致电 +65-6996 0391 联系 Simtrum Pte Ltd 或发送电子邮件至 info@simtrum.com。我们的产品团队将很乐意帮助您做出正确的产品选择。



图纸

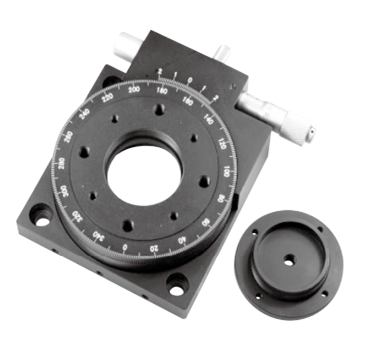

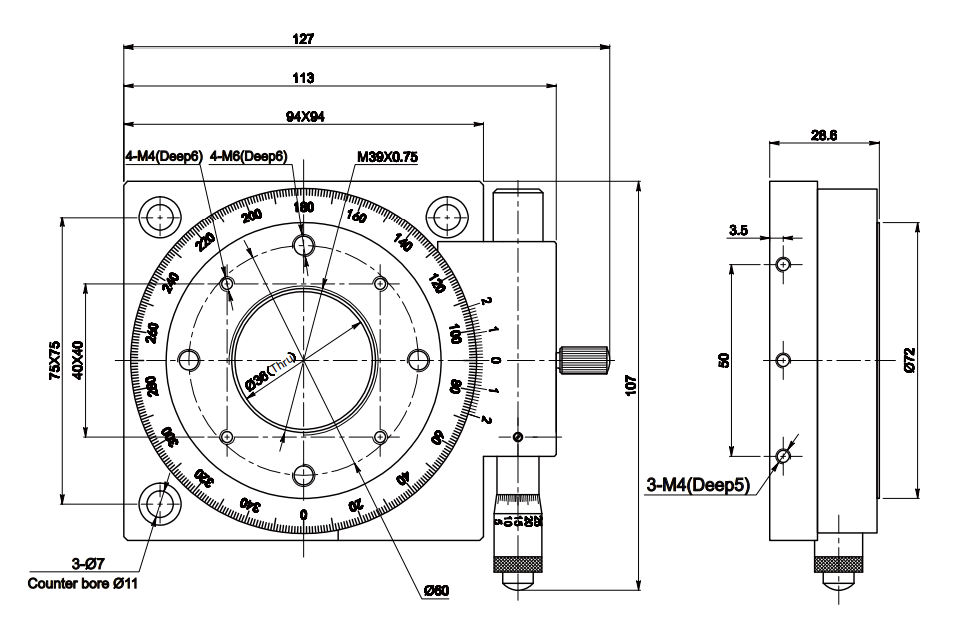

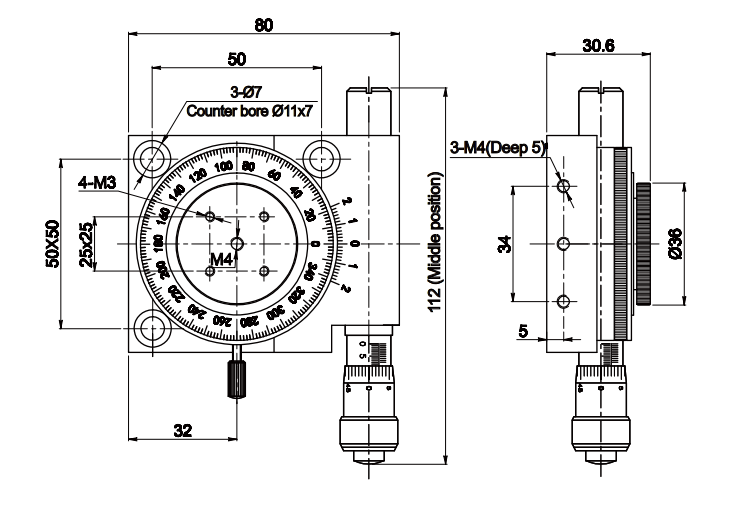

ORM510



ORM46

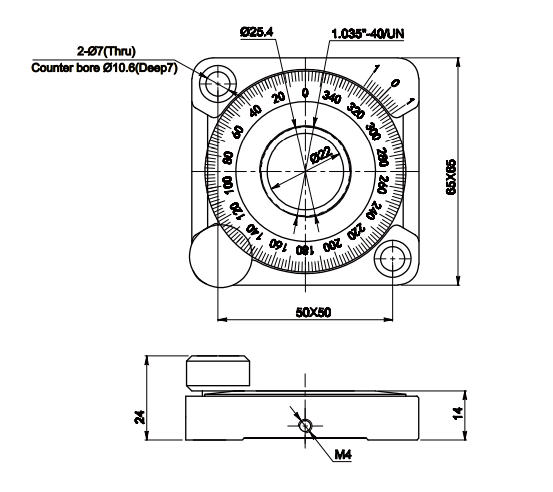

ORM001

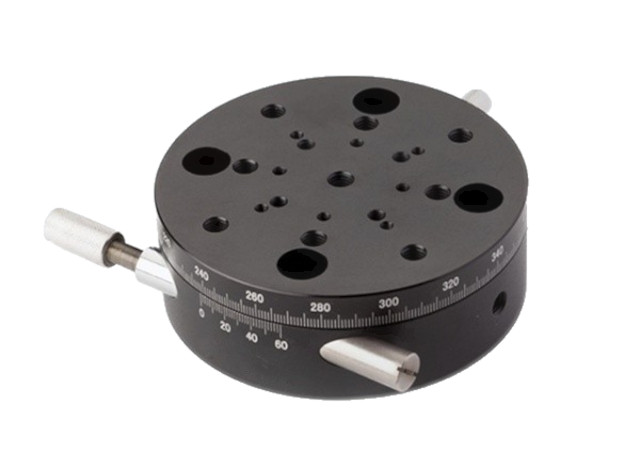

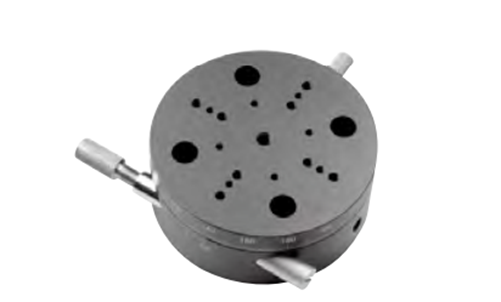

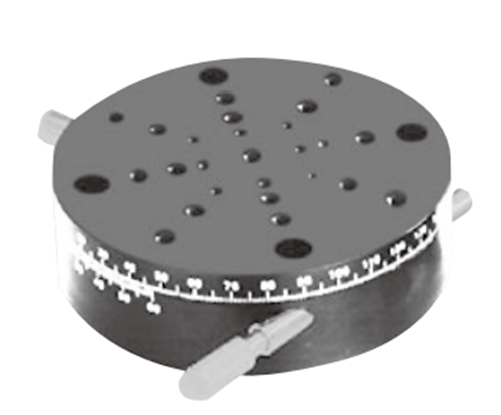

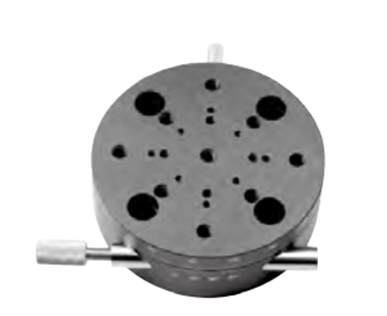

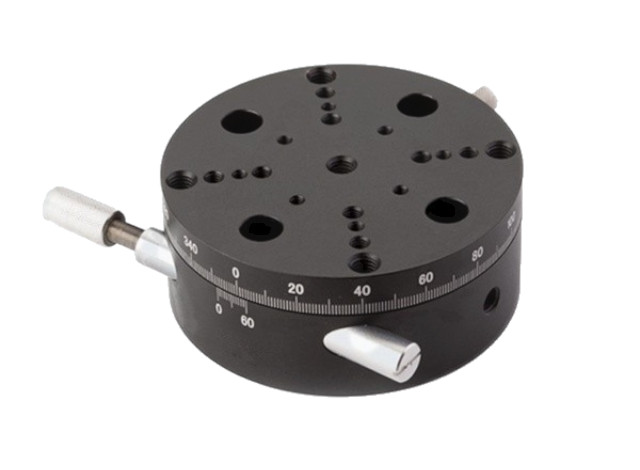

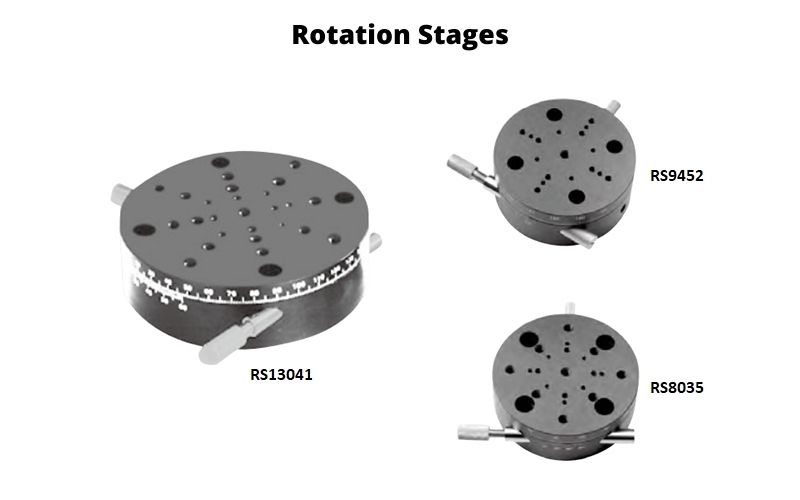

Rotation Stages.jpg





• 360°连续粗旋转

• 离合器旋钮可实现连续自由旋转

• 可锁定的粗行程和精细行程





选型指南



Simtrum 零件编号 粗调行程(°) 精细行程(°) 分辨率 ( arcmin) 孔类型 直径 (mm) 高度(mm) 最大负载(kg) 材料
RS13041 360 4 1

顶部: M6,M3

底部:⌀11mm 沉孔 ⌀7mm

130 38.2 5
RS9452 360 5 2

顶部:M6、M4、M3

底部:⌀11.5mm 沉孔 ⌀6.8mm

94 33.2 4
RS8035 360 3 5

顶部:M6,M4,M3

底部:⌀8.5mm 沉孔 ⌀4.8mm

80 33.2 4



上图中的信息是为您的运动设置选择合适的旋转阶段的一般指南。

如需帮助,请随时致电 +65-6996 0391 联系 Simtrum Pte Ltd 或发送电子邮件至 info@simtrum.com。我们的产品团队将很乐意帮助您做出正确的产品选择。







图纸

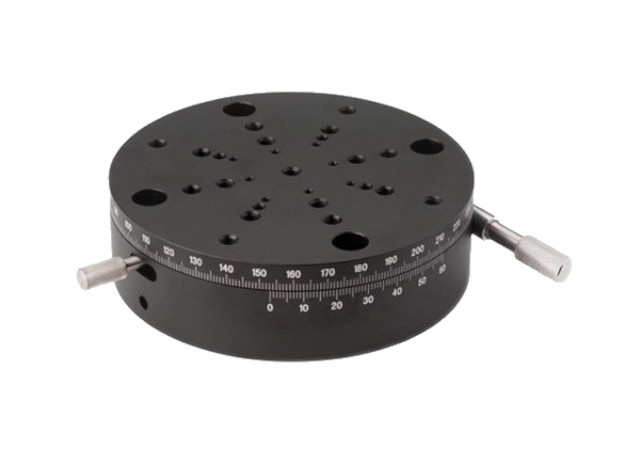

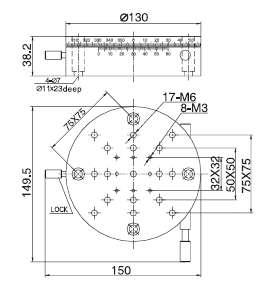

RS13041

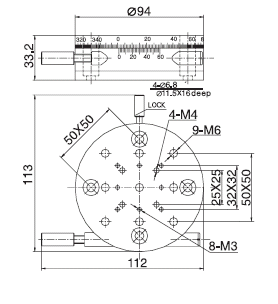

RS9452

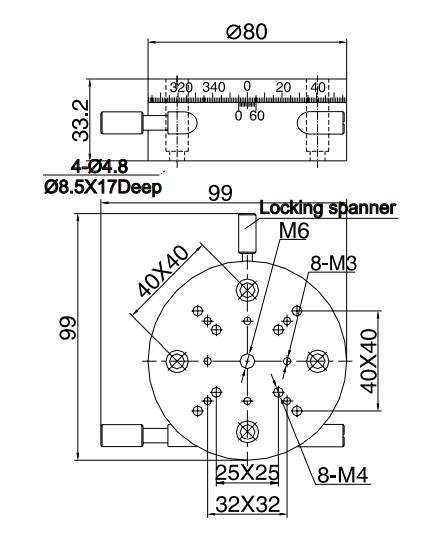

RS8035

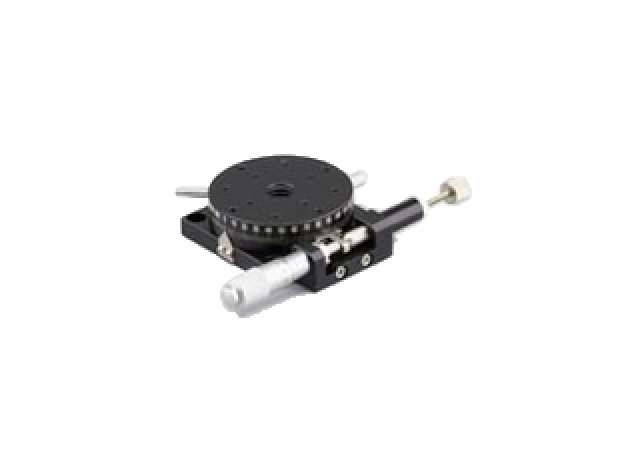

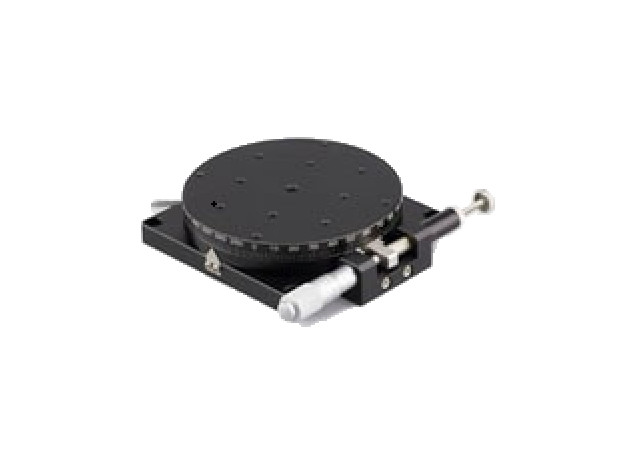

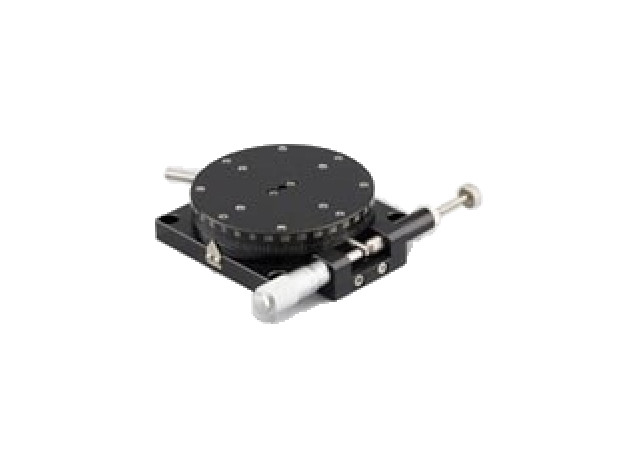

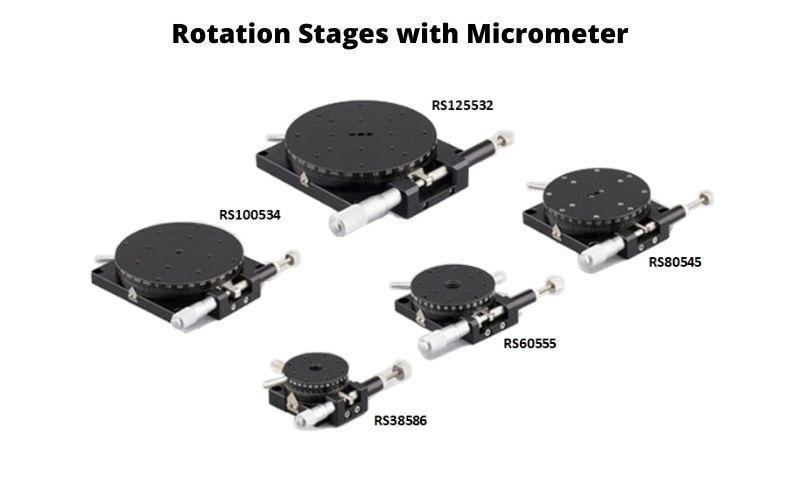

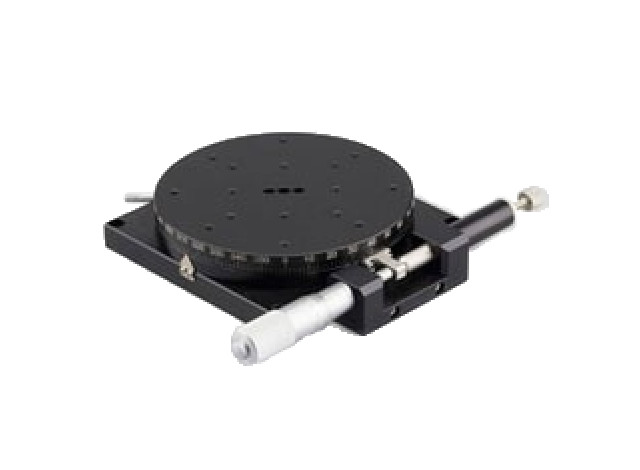

在未锁定时,可对平台进行 360° 手动粗旋转

• 通过离合器旋钮锁定平台

• 由千分尺控制的精细行程,一旦平台锁定即可实现





选型指南

Simtrum零件编号 粗调行程(°) 精细行程(°) 孔类型 平台直径(mm) 最大负载(N) 材料 最小读数(arcsec)
RS38586 360 ±5

顶部:M6、M2.5

底部:钻有沉孔,适用于M3盖帽螺丝

38 9.8 86
RS60555 360 ±5

顶部:M16, M4, M3

底部:钻有沉孔,适用于M4盖帽螺丝

60 29.4 55
RS80545 360 ±5

顶部: M4

底部:钻有沉孔,适用于M4盖帽螺丝

80 39.2 45
RS100534 360 ±5

顶部: M6,M4

底部:钻有沉孔,适用于M4盖帽螺丝

100 49 34
RS125532 360 ±5

顶部: M4

底部:钻有沉孔,适用于M4盖帽螺丝

125 49 32



上图中的信息是为您的运动设置选择合适的千分尺旋转平台的一般指南。

如需帮助,请随时致电 +65-6996 0391 联系 Simtrum Pte Ltd 或发送电子邮件至 info@simtrum.com。我们的产品团队将很乐意帮助您做出正确的产品选择。



图纸

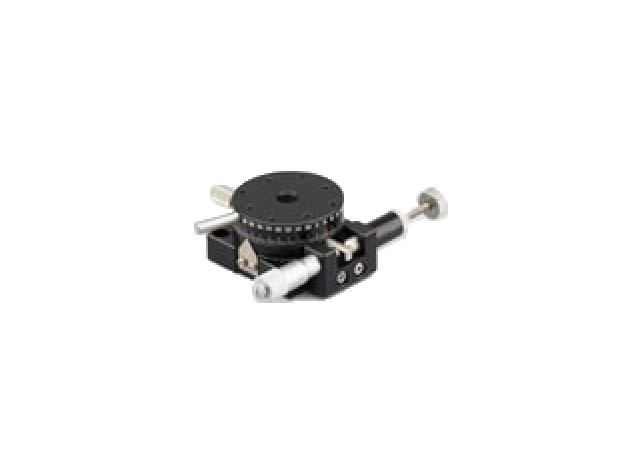

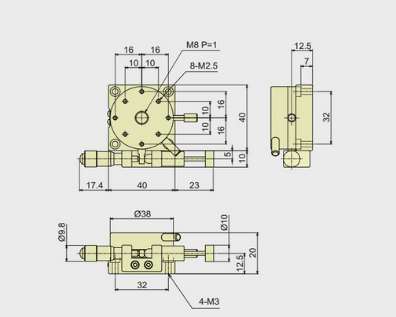

RS38586

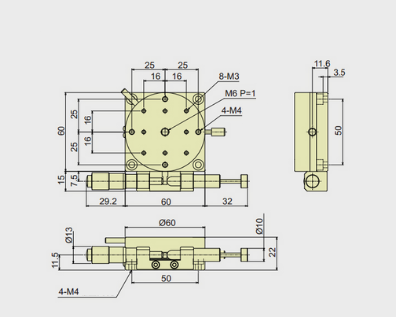

RS60555

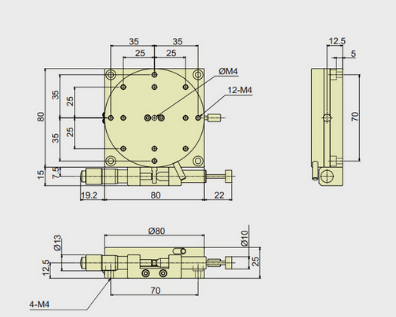

RS80545

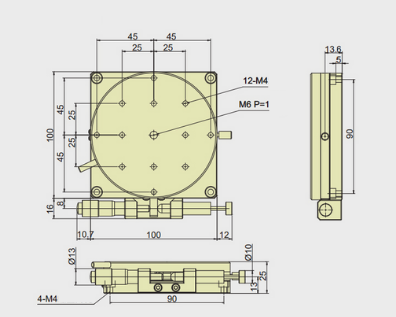

RS100534

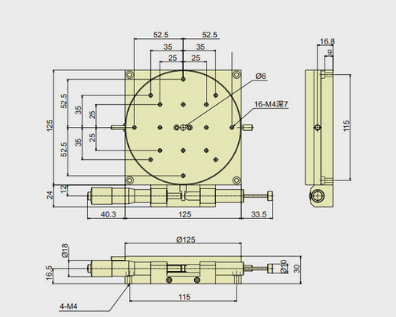

RS125532






                                                     镜筒系统 光机械学         手动载物台
Lens Tube System.jpg Optomechanics.jpg




我们在这里为您服务!





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录,我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)



Search Reset
Compare Model Drawings & Specs Height (mm) Fine Travel (°) Availability Reference Price
(USD)
ORM510
Optical Rotation Mount, Fine Travel=5°, Resolution-10arcmin
5 4-6 Weeks $182.84
ORM46
Optical Rotation Mount, Fine Travel=4°, Resolution=6arcmin
4 4-6 Weeks $207.92
ORM001
Optical Rotation Mount, No micrometer
14- 4-6 Weeks $108.66
RS13041
⌀130mm Rotation Stage, Coarse Travel=360° , Fine Travel=4°, Resolution=1 arcmin
4 4-6 Weeks $280.78
RS9452
⌀94mm Rotation Stage, Coarse Travel=360° , Fine Travel=5°, Resolution=2 arcmin
5 4-6 Weeks $190.68
RS8035
⌀80mm Rotation Stage, Coarse Travel=360° , Fine Travel=3°, Resolution=5 arcmin
3 4-6 Weeks $176.30
RS38586
⌀38mm Rotation Stage, Coarse Travel= 360°, Fine Travel= ±5°, Minimum reading (arcsec)=86 arcsec
±5 4-6 Weeks $147.26
RS60555
⌀60mm Rotation Stage, Coarse Travel= 360°, Fine Travel= ±5°, Minimum reading (arcsec)=55 arcsec
±5 4-6 Weeks $195.52
RS80545
⌀80mm Rotation Stage, Coarse Travel= 360°, Fine Travel= ±5°, Minimum reading (arcsec)=45 arcsec
±5 4-6 Weeks $213.43
RS100534
⌀100mm Rotation Stage, Coarse Travel= 360°, Fine Travel= ±5°, Minimum reading (arcsec)=34 arcsec
±5 4-6 Weeks $242.79
RS125532
⌀125mm Rotation Stage, Coarse Travel= 360°, Fine Travel= ±5°, Minimum reading (arcsec)=32arcsec
±5 4-6 Weeks $291.54

RS125532 - Parameter

Material
Aluminium

Hole Type
Top: M4 Bottom: Counterbore holes for M4 cap screws

Fine Travel (°)
±5

Maximum Load (N)
49

Minimum reading (arcsec)

RS100534 - Parameter

Material
Aluminium

Hole Type
Top: M6, M4 Bottom: Counterbore holes for M4 cap screws

Fine Travel (°)
±5

Maximum Load (N)
49

Minimum reading (arcsec)

RS80545 - Parameter

Material
Aluminium

Hole Type
Top: M4 Bottom: Counterbore holes for M4 caps screws

Fine Travel (°)
±5

Maximum Load (N)
39.2

Minimum reading (arcsec)
45

RS60555 - Parameter

Material
Aluminium

Hole Type
Top: M16, M4, M3 Bottom: Counterbore holes for M4 cap screws

Fine Travel (°)
±5

Maximum Load (N)

Minimum reading (arcsec)

RS38586 - Parameter

Material
Aluminium

Hole Type
Top: M6, M2.5 Bottom: Counterbore holes for M3 cap screws

Fine Travel (°)
±5

Maximum Load (N)
9.8

Minimum reading (arcsec)

RS8035 - Parameter

Material
Aluminium

Diameter (mm)

Height (mm)

Hole Type
Top: M6,M4, M3 Bottom: ⌀8.5mm counterbore⌀4.8mm

Maximum load (kg)
4

Fine Travel (°)
3

RS9452 - Parameter

Material
Aluminium

Diameter (mm)

Height (mm)

Hole Type
Top; M6, M4, M3 Bottom: ⌀11.5mm counterbore⌀6.8mm

Maximum load (kg)
4

Fine Travel (°)
5

RS13041 - Parameter

Material
Aluminium

Diameter (mm)

Height (mm)

Hole Type
Top: M6,M3 Bottom: ⌀11mm counterbore⌀7mm

Maximum load (kg)
5

Fine Travel (°)
4

ORM001 - Parameter

Material
Aluminium

Height (mm)
14

Hole Type
M4

Maximum load (kg)
2

Fine Travel (°)
-

ORM46 - Parameter

Material
Aluminium

Height (mm)

Hole Type
M4

Maximum load (kg)
4

Fine Travel (°)
4

ORM510 - Parameter

Material
Aluminium

Height (mm)

Hole Type
M4

Maximum load (kg)
4

Fine Travel (°)
5

RS125532 - Download

RS100534 - Download

RS80545 - Download

RS60555 - Download

RS38586 - Download

RS8035 - Download

RS9452 - Download

RS13041 - Download

ORM001 - Download

ORM46 - Download

ORM510 - Download
