中红外多通道宽调谐范围外腔式量子级联激光器-Glider

Glider 宽增益（BG）芯片标准法布里-珀罗（F-P）芯片相关产品联系下单

SIMTRUM 推出中红外多通道宽调谐范围外腔式量子级联激光器-Glider，一款宽范围波长可调中红外光源（3-13μm）。此激光器采用外腔设计，是一款一体化光源，无需组装或外部驱动器。其输出光为单光束，波长可在高达 ~2200 cm^-1 的范围内选择。 Glider 由单片或多片量子级联激光器 (QCL) 增益芯片、Littrow 结构的光栅调谐扩展光腔、驱动电路和控制软件组成。该系统完全组装后封装在封闭的外壳中交付，无需校准。Glider 提供单模块配置和多模块配置。多模块配置最多可容纳 4 个不同的模块，以实现更大的覆盖范围。该系统配备控制器，提供网页图形用户界面（Web GUI）,支持使用系统的所有功能。
特征宽扫描范围脉冲作业(部分情况下支持连续波) 模块化设计图形用户界面（GUI）可选光纤耦合输出全光束指向控制功能标准化光机接口集成化采集系统支持气体吹扫	应用材料科学光谱学系统开发

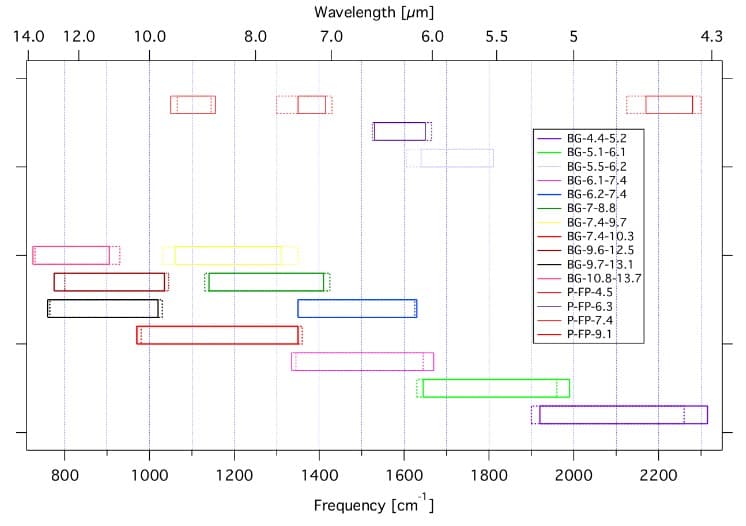

可选波段下图以虚线展示中红外多通道宽调谐范围外腔式量子级联激光器-Glider系统兼容的不同芯片覆盖的波长范围，实线表示直接发射范围。底部一行显示可覆盖整个波段的芯片系列，上方其他芯片可用于更精准地匹配特定波段。系统参数表可见下方规格参数，具体芯片信息请切换BG芯片/FP芯片选项卡查阅。如需我们的技术团队就产品选型或定制提供指导，请在联系下单选项卡填写具体技术信息。

*可选波段

参数 [单位]	最小值	典型值	最大值	备注
频谱线宽 [cm^-1]		1	2
每个模块的可调谐范围 [cm^-1]	50	200	300	并非所有增益介质都能达到这些值，调谐范围、峰值功率和平均功率的实际值取决于所选的增益介质。
光栅周期 [gr/mm]	100		450	产品将标配所选芯片的最优光栅。仅供参考。
300cm-1 步进时间 [ms]	-	70	-	波长调整xx cm-1并达到±0.5 cm-1稳定标准所需的时间。此过程中光学输出将保持不间断。
10cm-1 步进时间 [ms]	-	40	-
1cm-1 步进时间 [ms]	-	30	-
波长扫描速率 [cm-1/s]	3400	-	4500	特定配置下的参数值由所选的工作波长和光栅决定。
光谱绝对精度 [cm^-1]	0.2	0.25	0.8	系统在两次初始化之间的绝对精度
光谱重复性 [cm^-1]	0.015	0.03	0.06	初始化后的双向重复性
最高峰值功率 [mW]	40	100	400	调谐范围、峰值功率和平均功率取决于所选增益芯片，此处给出的数值代表大多数芯片的典型值。
平均功率 [mW]	1	5	20	调谐范围、峰值功率和平均功率取决于所选增益芯片，此处给出的数值代表大多数芯片的典型值。
功率稳定性 [%]	-	-	5
脉冲宽度 [ns]	200	300	CW	并非所有芯片都支持连续波（CW）工作模式，典型脉冲长度为300ns。
最高脉冲重复频率 [MHz]	0.066	0.166	1	取决于激光芯片
占空比 [%]	0.1	5	100	并非所有芯片都支持连续波（CW）工作模式，占空比的典型值是5%。
光束质量 (M²)	1	2
输出光斑直径 [mm]	3	4月5日	8
光束发散角 [mrad]	-	-	6
指向稳定性 [mrad]	-	-	6
激光器工作温度 [℃]	0	18	30	出厂默认设定温度通常为18°C，支持定制其他温度。当设定温度低于露点时，需对产品进行气体吹扫。
冷却方式	被动冷却	水冷	-	需使用水冷系统方能保证标称性能，特定工况下可兼容被动冷却模式。
激光安全等级	-	-	3B	具体分类信息按设备单独出具。
尺寸 [mm]	-	528×360×165	-	系统完整主体,不含支脚
重量 [Kg]	-	-	23	4 芯片版本
交付周期 [星期]	-	-	20

* Glider 由内置的脉冲驱动模块进行驱动，其图形用户界面支持自动波长调谐。整套设备出厂前已完成预校准，即开即用。用户可向SIMTRUM选购不同波长范围和/或输出功率的附加模块，部分模块安装需将主机返厂处理。

下表列出了使用宽增益 (BG)芯片的激光器在脉冲模式下的具体性能参数（BG-3.2-3.6 型号除外，该型号支持连续波模式）。规格参数仅包含调谐范围和调谐范围内的最小功率；典型调谐曲线仅作示例展示，实际每台激光器的调谐曲线会有所不同。平均功率在调谐范围内会有所变化，并在最佳工作点远超最小功率值，但该最大功率值因激光器个体差异而不同。

激光器芯片型号	初始调谐值	最终调谐值	调谐范围内最小功率
ICL BG-3.2-3.6	<2820 cm^-1	>3070 cm^-1	>2 mW
BG-5.1-6.1	<1660 cm^-1	>1930 cm^-1	>5 mW
BG-5.5-6.2	<1635 cm^-1	>1780 cm^-1	>7mW
BG-6.1-7.4	<1375 cm^-1	>1615 cm^-1	>0.8mW
BG-6.2-7.4	<1380 cm^-1	>1595 cm^-1	>0.1mW
BG-7-8.8	<1160 cm^-1	>1395 cm^-1	>1.2mW
BG-7.4-9.7	<1060 cm^-1	>1320 cm^-1	>2.5mW
BG-7.3-10.2	<1010 cm^-1	>1345 cm^-1	>8mW
BG-9.6-12.5	<830 cm^-1	>1015 cm^-1	>0.1mW
BG-9.7-13.1	<795 cm^-1	>1000 cm^-1	>0.25mW
BG-10.8-13.7	<760 cm^-1	>900 cm^-1	>0.25mW

增益谱较窄的标准法布里-珀罗（F-P）激光芯片也可兼容Glider系统。此处仅展示部分可用性能参数，如需其他波长的性能数据，请联系我们进行测试！

激光器芯片型号	初始调谐值	最终调谐值	调谐范围内最小功率
P-FP-4.5	<2145 cm-1	>2285 cm-1	>4mW
CW-FP-4.5	<2160 cm-1	>2210 cm-1	>4mW
CW-FP-6.0	<1640 cm-1	>1670 cm-1	>30mW
P-FP-6.3	<1545 cm-1	>1645 cm-1	>4mW
CW-FP-6.3	<1545 cm-1	>1600 cm-1	>4mW
P-FP-7.4	<1320 cm-1	>1410 cm-1	>4mW
CW-FP-7.4	<1320 cm-1	>1380 cm-1	>4mW
P-FP-9.1	<1085 cm-1	>1125 cm-1	>3mW
CW-FP-9.1	<1085 cm-1	>1105 cm-1	>3mW

产品型号	波长	输出平均功率	调谐范围	输出方式
中红外单通道宽光谱可调谐激光器 – SuperTune	4-5μm (5-12μm 可定制)	最高 20 mW	>96cm^-1@2197.8cm^-1(＞200nm@4.55μm)	自由空间输出
中红外单通道宽光谱可调谐激光器 – SuperTune	4-5μm (5-12μm 可定制)	最高 20 mW	>96cm^-1@2197.8cm^-1(＞200nm@4.55μm)	自由空间输出
中红外多通道宽调谐范围外腔式量子级联激光器 – Glider	3-13μm	最高 30 mW	＞2200cm^-1(可容纳多达4芯片)	光纤输出/自由空间输出
共轴可见光辅助对准的中红外QCL和ICL-Pointer	3-12μm可定制	可达40mW	无调谐功能	自由空间输出
连续长波红外量子级联激光(4-17μm)	4-17 μm	＞ 5 mW	-	-
高热负载(HHL)封装连续波中红外单模(DFB) 量子级联激光器(4-9.7μm)	4-9.7 μm	5-20 mW	~3cm^-1	自由空间输出
连续波中红外室温单模（DFB）量子级联激光器(4-12μm)	4-12μm	1-200mW	~3cm^-1	自由空间输出/光纤输出

技术指引

如果您需要我们的技术团队就产品选型或定制提供指导，请提供以下技术信息，这将有助于加快流程。

项目	细节	单位	备注
应用场景
工作波长		μm
波长调谐范围		nm
工作模式		/	连续/脉冲
输出功率		W
功率稳定性		%

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)
