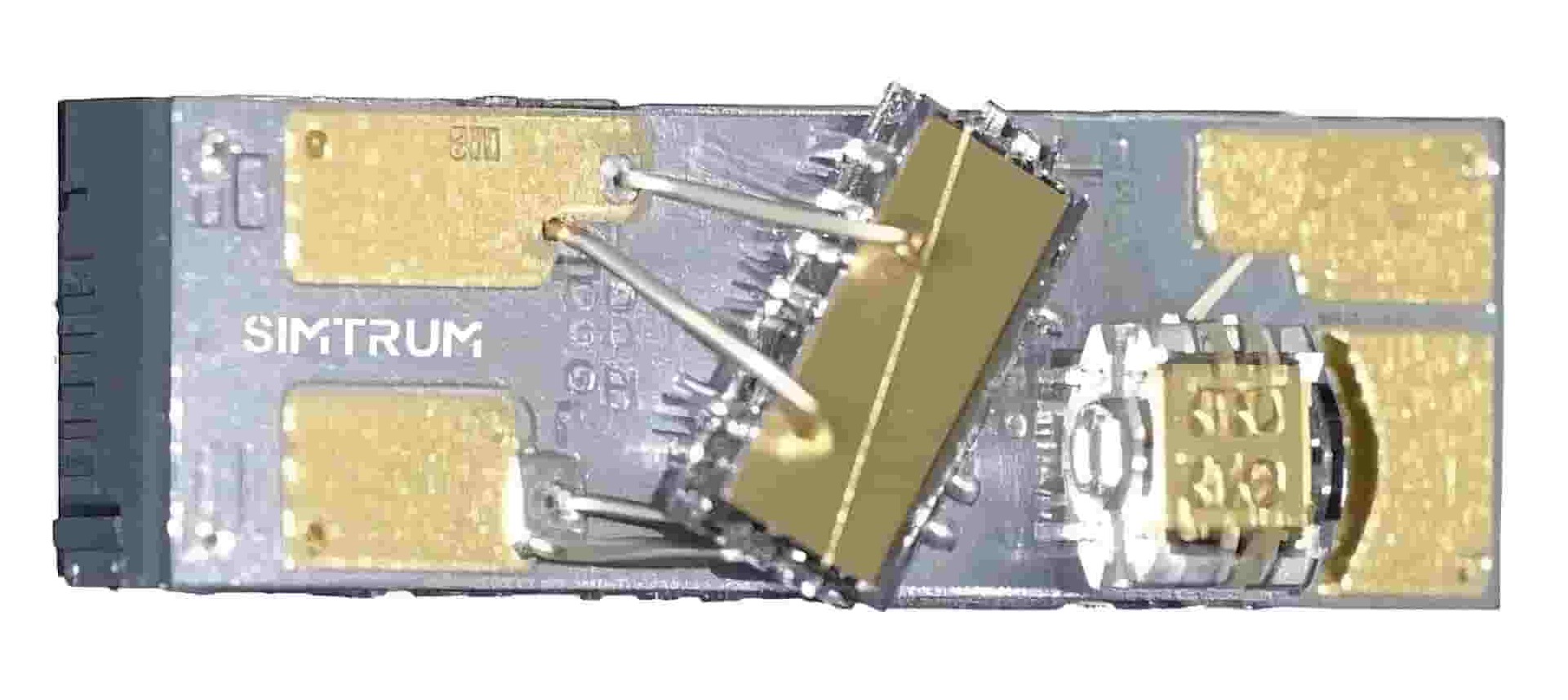

半导体光放大器芯片COC (1060-1550 nm)
SIMTRUM 提供的 1550nm SOA 芯片COC产品具有高增益、高功率、低偏振损耗和高消光比等优点。这些产品交期短、供货速度快,可满足客户快速定制的需求。主要应用于光纤传感、激光雷达、光纤通信等领域。

特征

  • 高增益
  • 低偏振损耗
  • 高消光比
  • 供货快
  • 定制化服务

应用

  • 光纤传感系统:替代声光调制器(AOM),实现光开关功能
  • 硅光子集成器件:补偿光路损耗
  • 激光雷达:产生高功率激光脉冲
  • 光通信系统:替代EDFA以实现1550nm光放大

产品规格参数
技术规格 (芯片温度@25℃)

产品型号 LL-JH01-SOAO-1550-15-25
参数 工作条件 最小值 典型值 最大值 单位
工作波长 (λC)
(可定制)
/ 1490 1515 1590 nm
带宽 (Δλ)
(可定制)
@-3dB 55 / / nm
工作电流 (If) / / 250 400 mA
正向电压 (Vf) / / / 1.8 V
饱和光功率 (Psat)
(可定制)
If=250mA 13 / 16 dBm
小信号增益 (G)
(可定制)
Pin=-25dBm,If=250mA 25 / 30 dB
静态消光比1 (SER 1) Pin=0dBm,If=250mA/If=0mA / 50 / dB
静态消光比2 (SER 2) Pin=0dBm,If=250mA/If=-0.4mA / 65 / dB
噪声系数 (NF)
(可定制)
/ / 7.5 / dB
偏振相关增益 (PDG)
(可定制)
/ / 1.5 2 dB
工作温度 (Tc) I=Iop 20 / 45
存储温度 (Tstg) / -40 / 85
芯片出光角度 / / 30 / °
光斑尺寸 (θLT / / 16/30 / °
芯片尺寸 (L x W x H) 900x400x100 (+/-15) μm

典型特性

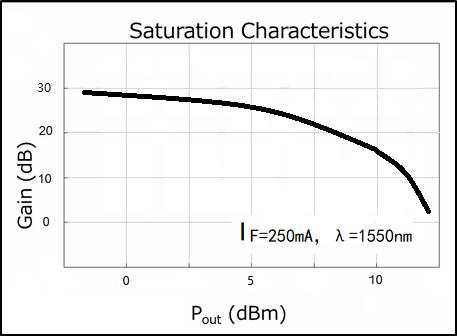

饱和特性

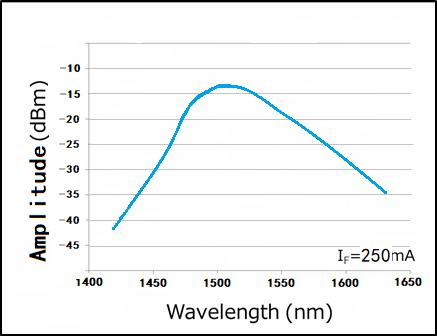

光谱

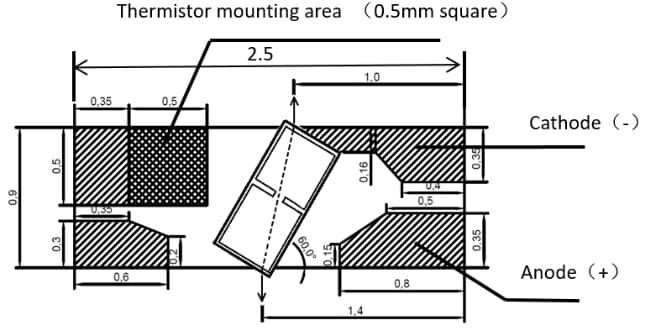

尺寸示意图

SIMTRUM 提供的 1310nm SOA 芯片COC产品具有高增益、高功率、低偏振依赖性和宽光谱等优点。这些产品交期短、供货速度快,可满足客户快速定制的需求,主要应用于高速光纤通信领域。

特征

  • 高增益
  • 低偏振依赖性
  • 兼容性强
  • 供货快
  • 定制服务

应用

  • 高速业务信号的光放大
  • 集成在 100G 光模块的 ROSA 或 TOSA 中
  • 在硅光子集成产品中补偿 1310 nm 光信号的传输损耗

产品规格参数
技术规格 (芯片温度@25℃)

产品型号 LL-JH01-SOAO-1310-12-20
参数 工作条件 最小值 典型值 最大值 单位
工作波长 (λC)
(可定制)
/ 1260 1300 1340 nm
带宽 (Δλ)
(可定制)
@-3dB 60 / / nm
工作电流 (If) / / 120 200 mA
正向电压 (Vf) / / / 1.8 V
饱和光功率 (Psat)
(可定制)
If=120mA 11 / / dBm
小信号增益 (G)
(可定制)
Pin=-25dBm,If=120mA 20 22 / dB
噪声系数 (NF)
(可定制)
/ / 7.5 / dB
偏振相关增益 (PDG)
(可定制)
/ / 1 2 dB
工作温度 (Tc) I=Iop 20 / 45
存储温度 (Tstg) / -40 / 85
芯片出光角度 / / 30 / °
光斑尺寸 (θLT / / 16/30 / °
芯片尺寸 (L x W x H) 900x400x100 (+/-15) μm
COC尺寸 (L x W x H) 2.5x0.9x0.45 mm



典型特性

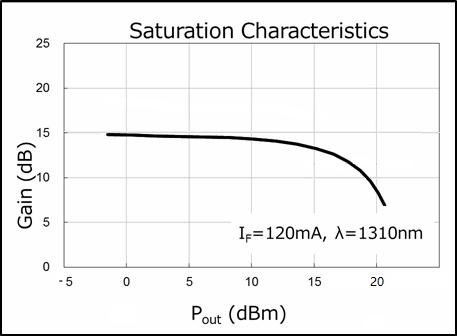

饱和特性

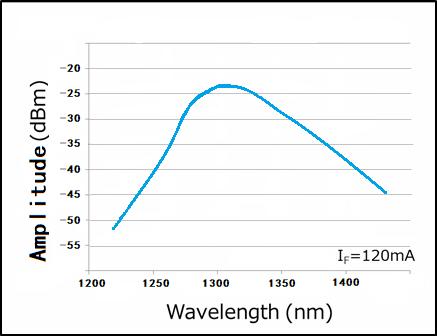

光谱



尺寸示意图

SIMTRUM 提供的 1270nm SOA 芯片COC产品具有低噪声、高灵敏度、低偏振依赖性和宽光谱等优点。这些产品交期短、供货速度快,可满足客户快速定制的需求,主要应用于PON放大等光纤通信领域。

特征

  • 低噪声
  • 高灵敏度
  • 低偏振依赖性
  • 供货快
  • 定制服务

应用

  • XGPON/XGSPON/Combo PON 光放大
  • 在硅光子集成产品中补偿 1310 nm 光信号的传输损耗

产品规格参数
技术规格 (芯片温度@25℃)

产品型号 LL-JH01-SOAO-1270-10-18
参数 工作条件 最小值 典型值 最大值 单位
工作波长 (λC)
(可定制)
/ 1210 1270 1330 nm
带宽 (Δλ)
(可定制)
@-3dB 60 / / nm
ASE纹波 (Ri) If=120mA / 0.2 / dB
工作电流 (If) / / 120 250 mA
正向电压 (Vf) / / 1.3 1.8 V
饱和光功率 (Psat)
(可定制)
If=120mA 10 / / dBm
小信号增益 (G)
(可定制)
Pin=-20dBm,If=120mA 15 18 / dB
噪声系数 (NF)
(可定制)
/ / 7 8 dB
灵敏度@25G 100G ZR4 ROSA
每通道@1.0E-12
/ -24.5 / dBm
偏振相关增益 (PDG)
(可定制)
/ / 0.3 1 dB
工作温度 (Tc) I=Iop 20 / 45
存储温度 (Tstg) / -40 / 85
芯片出光角度 / / 30 / °
光斑尺寸 (θLT / / 16/30 / °
热敏电阻阻值 (Rtherm T=25℃ 9.5 10 10.5
热敏电阻电流 (Itherm / / / 5 mA
芯片尺寸 (L x W x H) 900x400x100 (+/-15) μm
COC尺寸 (L x W x H) 2.5x0.9x0.45 mm



典型特性

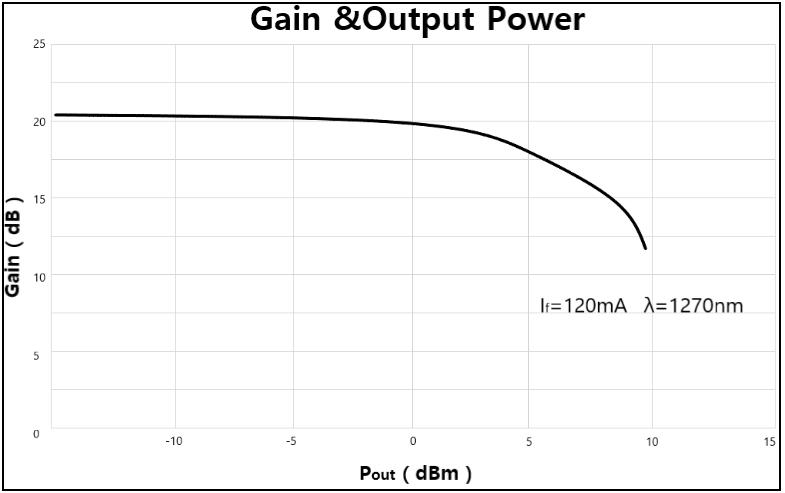

饱和特性

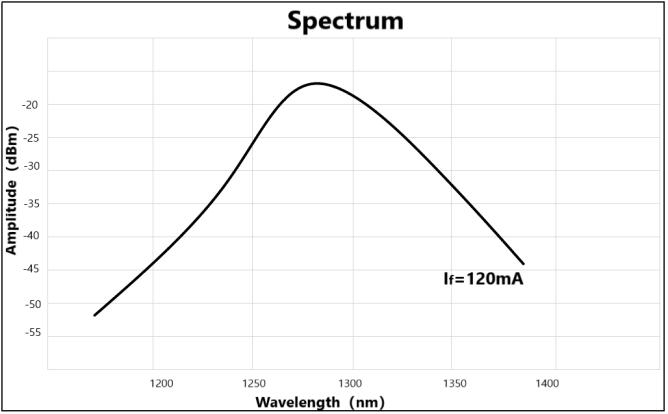

光谱



尺寸示意图

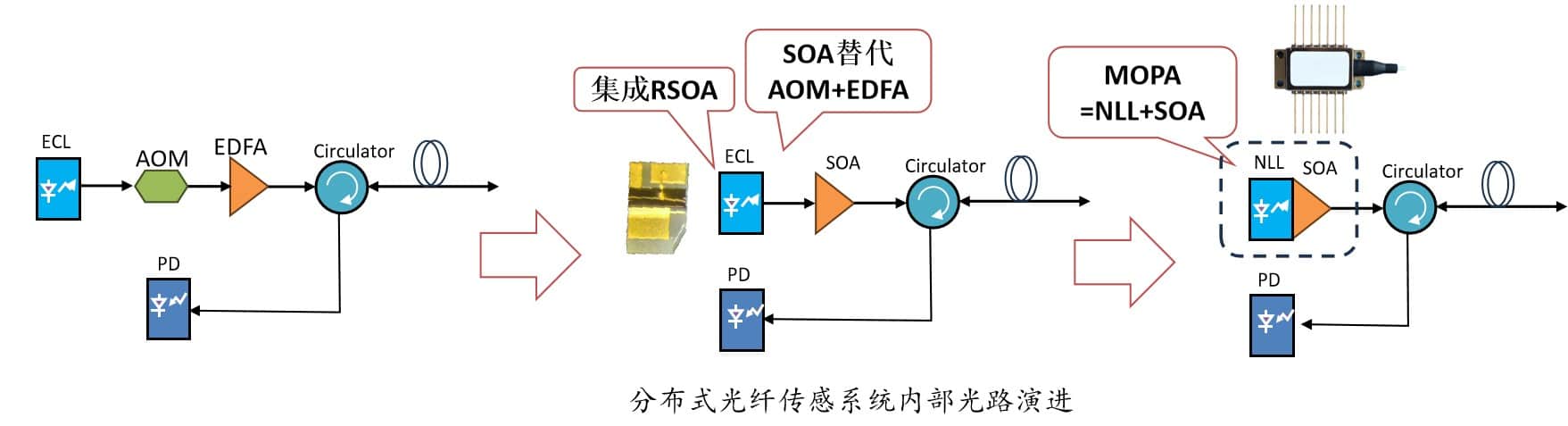

1.光纤传感:调制器/斩波器;MOPA光源



分布式光纤传感具有全天候、长距离、无源感知、通感一体等优点,在物联网、新基建等领域具有广泛的应用。

SOA可作为调制器/斩波器使用,用于替代声光调制器(AOM)以获得高消光比。除此之外,SOA还可以提升光功率,进而省去后端的EDFA光放大模块,进一步降低成本。

窄线宽激光器(NLL)和SOA可以进一步集成为MOPA光源,有利于缩小体积。



  2.激光雷达

SOA具有芯片易于集成、高消光比、高功率等优点,被广泛应用于激光雷达中。

2.1 FMCW激光雷达

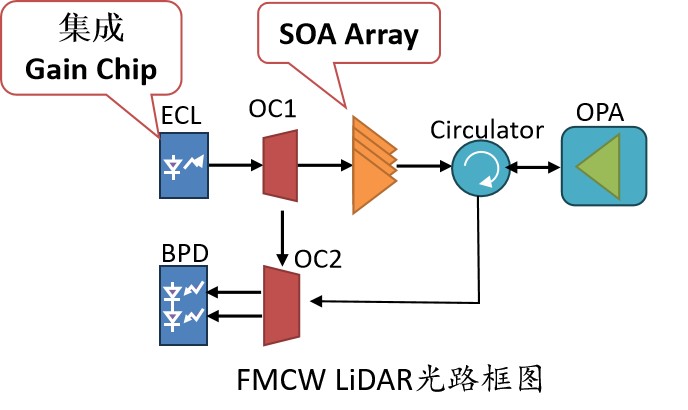

FMCW激光雷达的基本原理如图所示。可在硅基外腔窄线宽激光器中集成增益芯片(Gain Chip),用以产生窄线宽可调谐光源。此外,在LOSA中集成高功率SOA array可用于提高发射光功率,并产生脉冲。

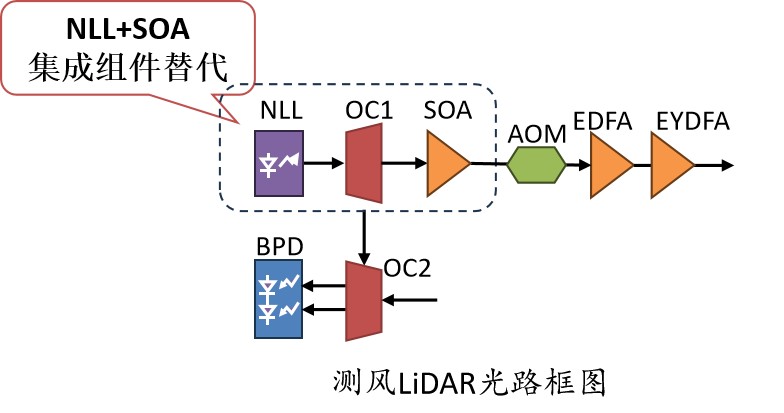

2.2 测风雷达

测风雷达的基本原理如图所示。在测风雷达中,通常采用NLL和SOA作为光路集成组件,用于替代AOM并提高集成度。



3.OCT成像

OCT医疗成像是一种新型非接触性的无创光学影像诊断技术,利用不同的组织对入射光的反射不同的基本原理来显示组织结构和它们之间的距离,再经过计算机处理以形成伪彩或灰度,从而显示组织的断面结构。

SOA可集成在OCT成像设备的光源中,用于提高光源输出光功率,进而提高检测灵敏度。主要应用有眼科OCT和心脏OCT成像。其中,眼科成像以1060nm波长为主,心脏OCT以1310nm波长为主。



4.抑制噪声

光传感系统中的单频激光器,往往希望以较低的RIN来提高感知性能。例如,在单频光纤激光器(SFFL)中可通过SOA饱和来抑制低频噪声;在干涉型光纤陀螺仪(IFOG)中,其使用的非相干宽带光源(EDFA或ASE光源)会受到过量噪声或RIN的影响,可使用SOA来抑制低频噪声。

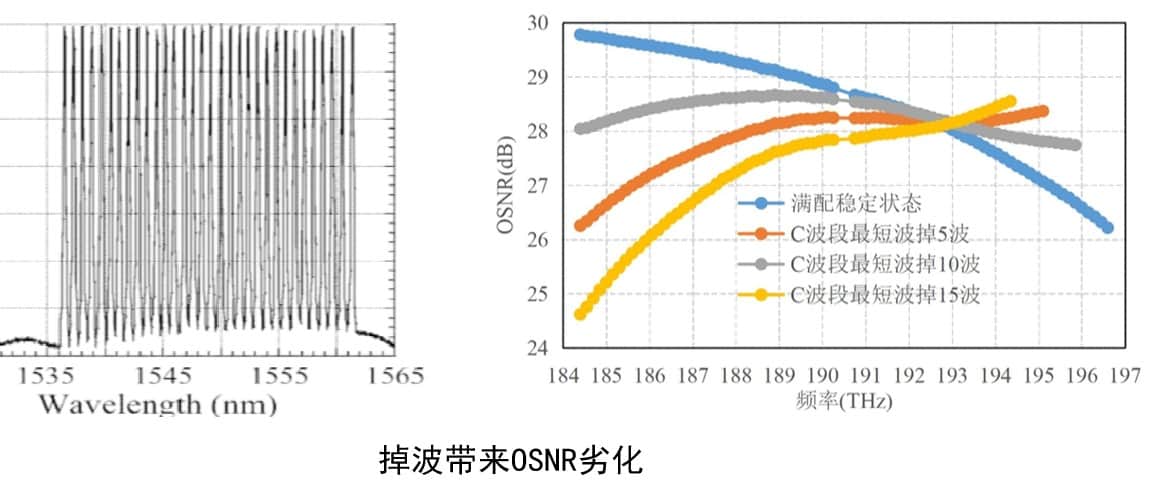

5.波道填充

C+L系统占用频谱带宽高达12THz以上,光纤中强烈的SRS效应会导致短波长功率向长波转移,进而影响OSNR。

SOA与波长选择开关(WSS)结合使用,可以实现波道成型和通道波长选择。SOA提供光增益,而WSS可以独立地对每个波长进行选择和分配,将选定的波长分配到不同的路径,这种组合可以提高网络的灵活性和可重构性,以满足不同的网络需求。


型号 波长选择 功率范围 谱宽
半导体光放大器蝶形器件
(1060-1560 nm)
1060/1270/1310/1550/1560 nm 10-25 dBm 40-60 nm
半导体光放大器芯片COC
(1060-1550 nm)
1060/1270/1310/1550 nm 10-25 dBm 40-60 nm
半导体光放大器器件
(1060-1650 nm)
1060/1310/1450/1550/1600/1650 nm 8-10 dBm 45-60 nm
半导体光放大器芯片
(1060-1550 nm)
1060/1270/1310/1550 nm 10-20 dBm 40-60 nm

如果您需要我们的技术团队就产品选型或定制提供指导,请提供以下技术信息,这将有助于加快流程。

项目 细节 单位 备注
应用
工作波长   nm 可定制
谱宽   nm 可定制
饱和光功率   dBm 可定制
小信号增益   dB 可定制
偏振相关增益(PDG)   dB 可定制
噪声系数   NF 可定制
封装形式   / 蝶形/COC/芯片



我们在这里为您服务!





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录,我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)



Search Reset
Compare Model Drawings & Specs Availability Reference Price
(USD)
LL-JH01-SOAO-1060-18-30
SOA COC, 工作波长: 1060nm, 饱和光功率: 18dBm, 小信号增益: 30dB
2-4周 Request for quote
LL-JH01-SOAO-1270-10-18
SOA COC ,工作波长: 1270nm, 饱和光功率: 10dBm ,小信号增益: 18dB
2-4周 Request for quote
LL-JH01-SOAO-1310-12-20
SOA COC ,工作波长: 1310nm ,饱和光功率: 12dBm ,小信号增益: 20dB
2-4周 Request for quote
LL-JH01-SOAO-1550-15-25
SOA COC ,工作波长: 1550nm ,饱和光功率: 15dBm ,小信号增益: 25dB
2-4周 Request for quote
LL-JH01-SOAO-1550-25-35
SOA COC ,工作波长: 1550nm, 饱和光功率: 25dBm ,小信号增益: 35dB
2-4周 Request for quote
LL-JH01-SOA-Customized
可定制的参数包括封装形式、波长、带宽、饱和输出功率、小信号增益、偏振相关增益和噪声系数。
2-4周 Request for quote
