压电物镜扫描仪 | 瑆创光学电子商店

产品规格和手册

产品手册链接：

型号	ST-LS2-0606Z	ST-LS2-0610Z	ST-LS2-0910Z	ST-LS3-1020Z
图像
行程（mm）	6	10	10	20 (3)
驱动器	压电电机	压电电机（M304）	压电电机（M304）	压电电机
最大固定载重 （KG）	0.5	1.3	1.3	3.5（5）
最大速度（mm/s）	100（开环）	>100	>100	50（开环）
最小步长（nm）	50（显示光栅反馈）	50（光栅反馈）	50（光栅反馈）	50（显示反馈）
重复性（nm）	+/-200	+/-200	+/-200	+/-200
位置传感器	光栅	光栅	光栅	光栅
材料	铝合金	铝合金	铝合金	铝合金
重量（KG）	250（不包括镜头和镜头适配器）	0.35	0.52	1.3

注意：ST-LS2-0606不包括镜头和镜头适配器，项目图像仅用于显示。

图纸

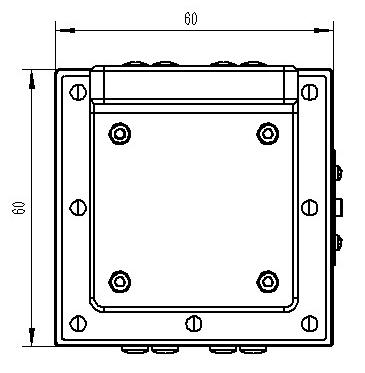

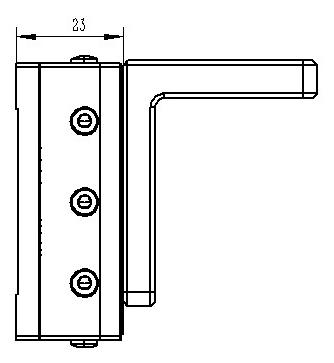

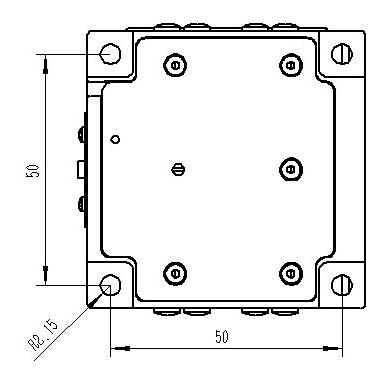

ST-LS2-0606Z

前面	背面	侧面

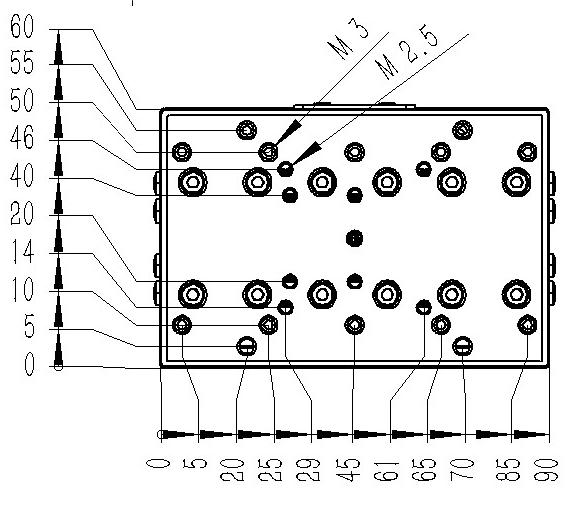

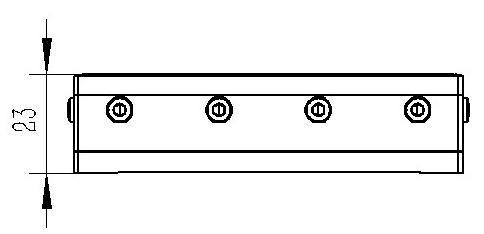

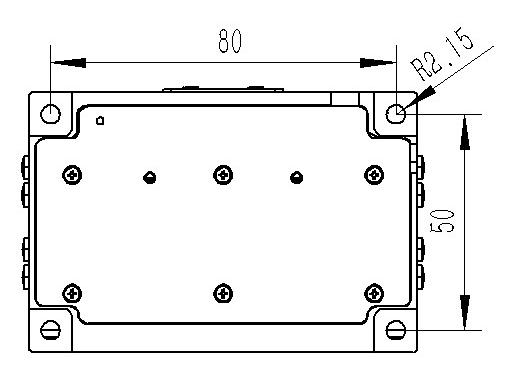

ST-LS2-0606Z

前面	背面	侧面

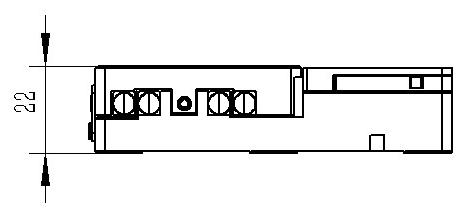

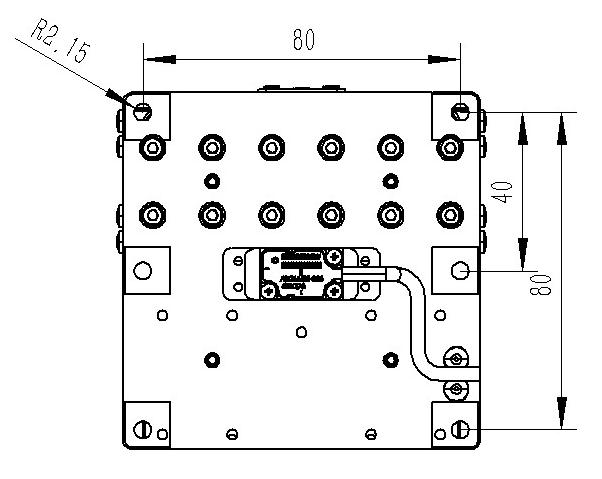

ST-S2-0910Z

Front	Back	Side

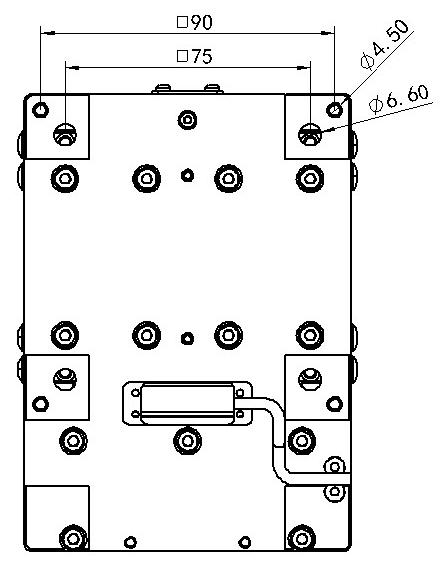

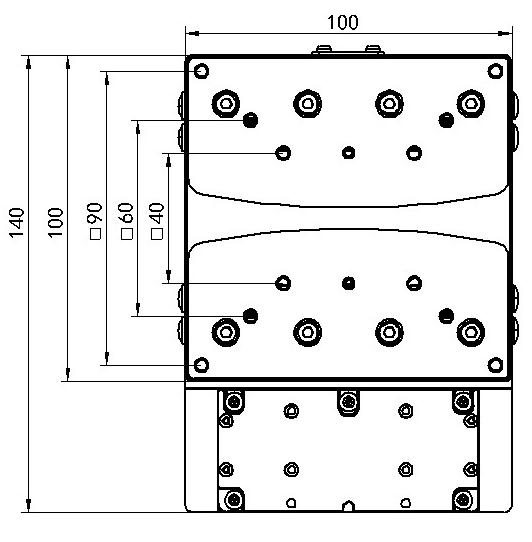

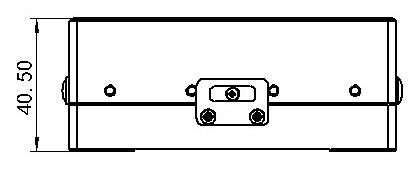

ST-LS3-1020Z

前面	背面	侧面

用于单轴的电动压电平台控制器

使用手册中文:Motorized Piezo StageController

1. 控制器JC-4xxxS接口

JC-4xxxS控制器接口图

1.1 接地螺丝孔

控制器外壳的接地螺丝孔。

1.2 电源和通信接口

控制器的电源接口和485通讯接口为5P，绿色端子间距为5.08mm。

电源和通信接口的定义

1.3 指示灯

指示灯由 ALARM1 和 ALARM2 组成，用于显示控制器的状态。

指示灯的含义

1.4 I/O接口

此接口使用PS2母插座（9芯），孔数从右到左，从下到上增加。具体定义如下表所示。采用光耦结构，共阳极输入。

I/O 接口图

I/O 接口定义

注意： 请防止 PS2 接口引出接线时因接线错误而引起的短路问题。短路可能会烧伤驱动器。

1.5 电机接口

此接口使用的DB9两排公座椅定义如下表所示。

 电机接口定义

注意：引脚 6 和 7 短接，用于 DB9 检测访问。连接跳线时请切断电源，请勿在平台驱动时长时间阻碍运动，否则可能会烧坏电机。

1.6 光栅接口

该接口采用DB15两排母插座，其具体定义如下。所述位移反馈通信协议为正交编码信号，硬件电路为422电路。

光栅接口

2. 控制器JC-4xxxC接口

JC-4xxxC控制器接口图

2.1 接地孔

控制器的接地位于电机附近的安装孔中（如果需要断开，可以拆下R71）。

注意：其他版本具有不同的电阻位数。

2.2 电源接口

•
• 驱动控制器的电源接口为直流电源插座（触点外径为6.4mm，触点内径为2mm）。
• 两者均可连接，两个直流插座设计用于多轴应用（巨拓结构）
• 输入电压范围为20V~30V，推荐24V/1A

2.3 通讯接口

控制器有两种通讯接口，一种是485接口，另一种是USB接口（USB mini-A）。485接口中的一个使用双座耳机插孔，在同一控制器下进行多轴使用;另一个是I/O接口端口（DB15,3排，公座）。USB通信芯片使用CH343，可以配置USB标识符。

 2.4 指示灯

指示灯由ALARM1和ALARM2组成，用于显示控制器的状态。

指示灯的含义

 2.5I/O接口

此接口使用 3 排 DB15 公插座。其具体定义如下表所示。

I/O 接口定义

注意： 从此接口引出接线时，请防止因连接错误而引起短路问题。引脚之间的短路可能会导致烧坏驱动器控制器。

2.6 电机接口

此接口使用的DB9两排公座椅定义如下表所示。

电机接口定义

注意：引脚 6 和 7 短接，用于 DB9 检测访问。连接跳线时请切断电源，请勿在平台驱动时长时间阻碍运动，否则可能会烧坏电机。

2.7 光栅接口

该接口使用双层、两排DB15，公头在顶部，母头在底部。其具体定义如下。光栅信号输入端接在母座上，光栅信号输出端是公头插座。位移反馈通信协议是正交编码信号，硬件电路是422电路。

光栅接口

电动压电载物台

共聚焦显微镜系统

我们的电动压电载物台可以应用于显微镜相关系统，以下是我们生产的共聚焦显微镜系统。如果您需要定制系统，请与我们联系。

	SIMSCOP单点共聚焦显微镜		SIMSCOP线扫共聚焦显微镜		SIMSCOP转盘共聚焦显微镜
	SIMSCOP结构光SIM显微镜		SIMSCOP宽场共焦拉曼显微镜		荧光/光致发光显微镜
