线性压电级

短行程中长行程单轴控制器相关产品联系下单！

线性压电平台 - 短行程
这些线性压电平台的行程范围为10mm至25mm，重复精度高达+/-500nm。	ST-LS2-0825S

特征
压电电机驱动，断电自锁，节约能源，减少发热简单紧凑的设计光栅反馈，可选分辨率可用于光学组装、微纳加工、激光、自动化等领域

产品规格和手册

产品手册链接：

型号	ST-LS1-0310	ST-LS2-0513S	ST-LS2-0618S	ST-LS2-0620R	ST-LS2-0825S
图像
行程（mm）	10	13	18	20	25
驱动器	压电电机	压电电机	压电电机	压电电机	压电电机
最大负载能力（KG）	0.3	1	0.5	1	2
最大速度（mm/s）	100 （开环）	100	100	100	100
最小步长	300纳米	50nm（显示位置反馈）	50nm（显示光栅反馈）	3微米	50nm（显示光栅反馈）
重复性	+/-500纳米	+/-200纳米	+/-200纳米	+/-5微米	+/-200纳米
位置传感器	/	光栅	光栅	电阻编码器	光栅
材料	铝合金	铝合金	铝合金	铝合金	铝合金
重量（KG）	0.1	0.18	0.25	0.55	0.5

图纸

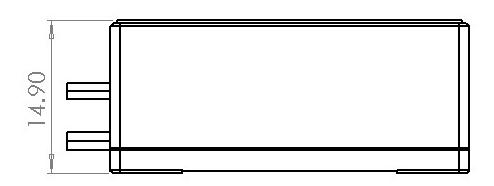

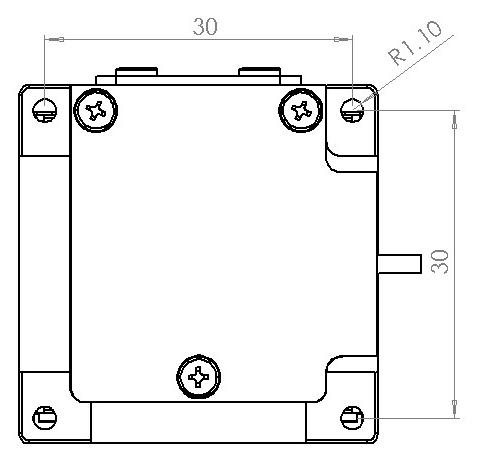

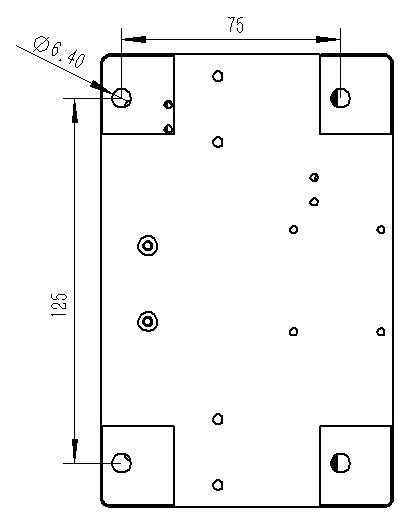

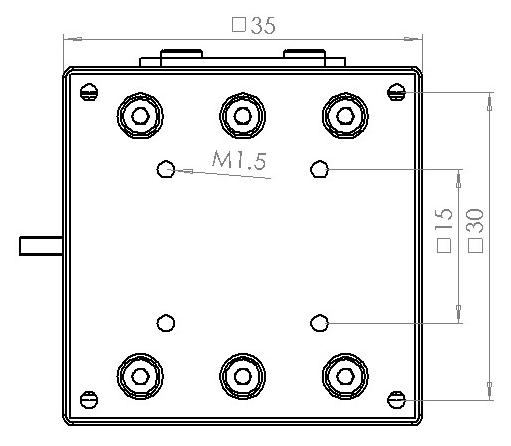

ST-LS1-0310


前面	背面	侧面

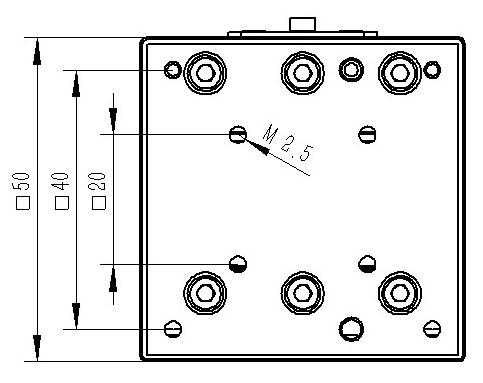

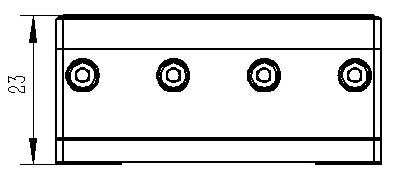

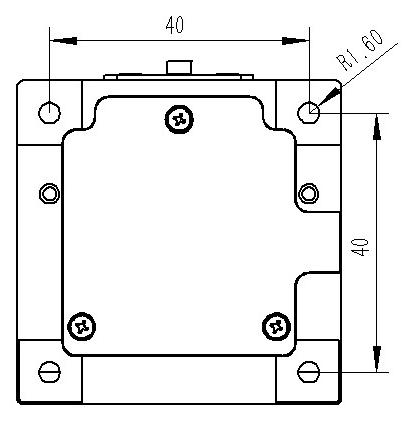

ST-LS2-0513S


前面	背面	侧面

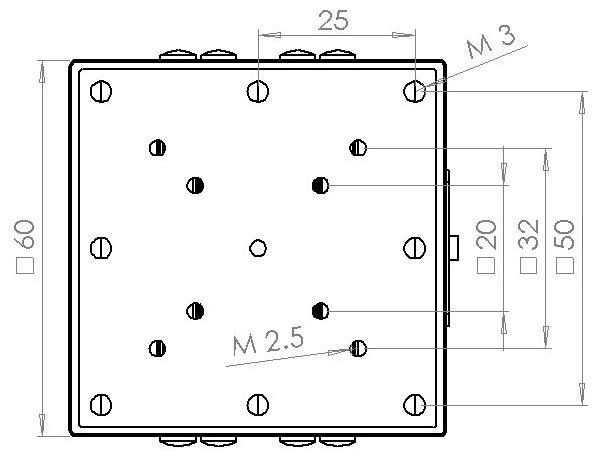

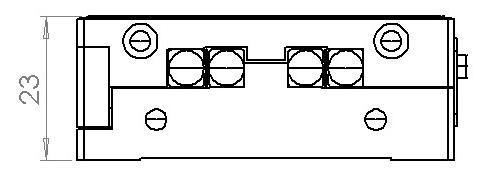

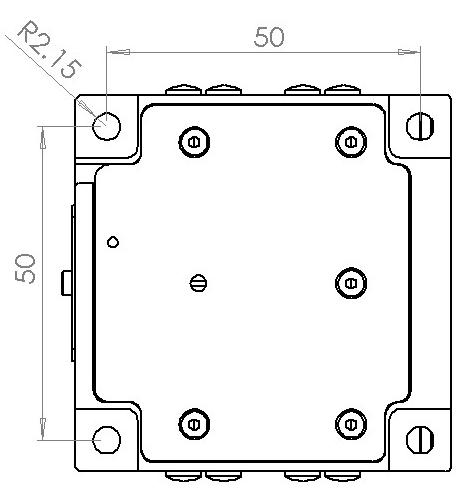

ST-LS2-0618S

前面背面 侧面

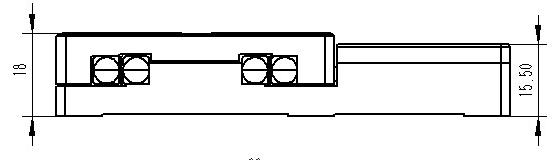

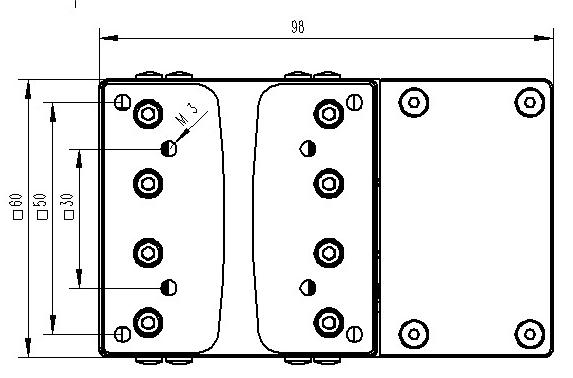

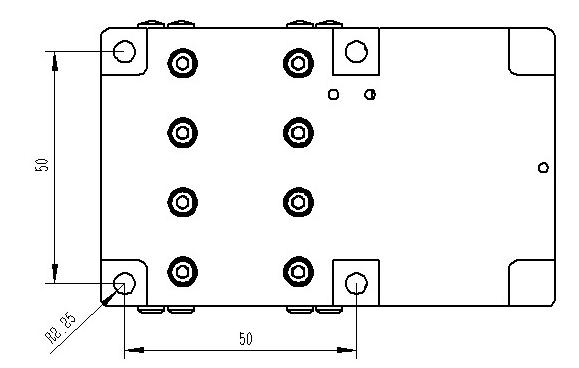

ST-LS2-0620R

前面

背面

侧面

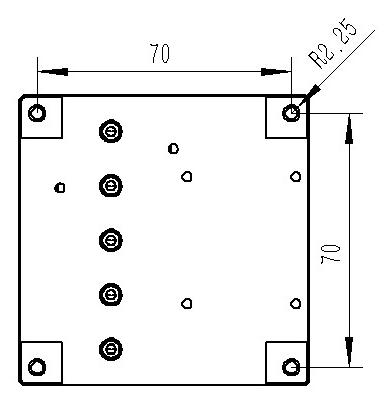

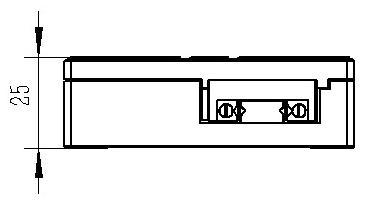

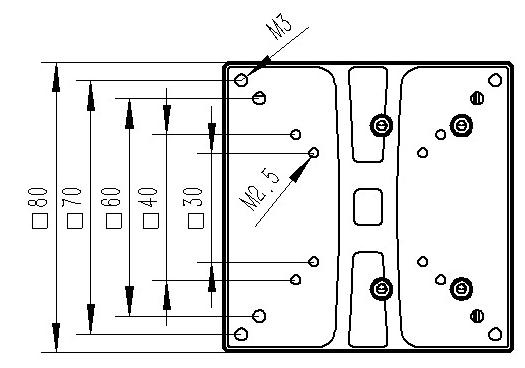

ST-LS2-0825S


前面	背面	侧面

线性压电平台 - 中长行程
这些线性压电平台具有从60mm到200mm的中长行程，重复精度高达+/-200nm。	ST-LSHK-200

特征
压电电机驱动，断电自锁，节约能源，减少发热简单紧凑的设计光栅反馈，可选分辨率可用于光学组装、微纳加工、激光、自动化等领域

产品规格和手册

产品手册链接：

型号	ST-LS3-1060	ST-LS3-90T	ST-LSHK-200	ST-LS6-200
图像
行程（mm）	60	+/-45	200	200
驱动器	压电电机（304）	压电电机	M308	压电马达（316）
最大负载能力（KG）	5	2	10	20
最大速度（mm/s）	100	100	50	50
最小步长（nm）	20（50、100nm可选）	50（显示位置反馈）	50	100
重复性（nm）	+/-200	+/-200	+/-200	+/-200
位置传感器	光栅	光栅	光栅	光栅
材料	铝合金	铝合金	铝合金	铝合金
重量（KG）	/	1.5	4.8	5

图纸

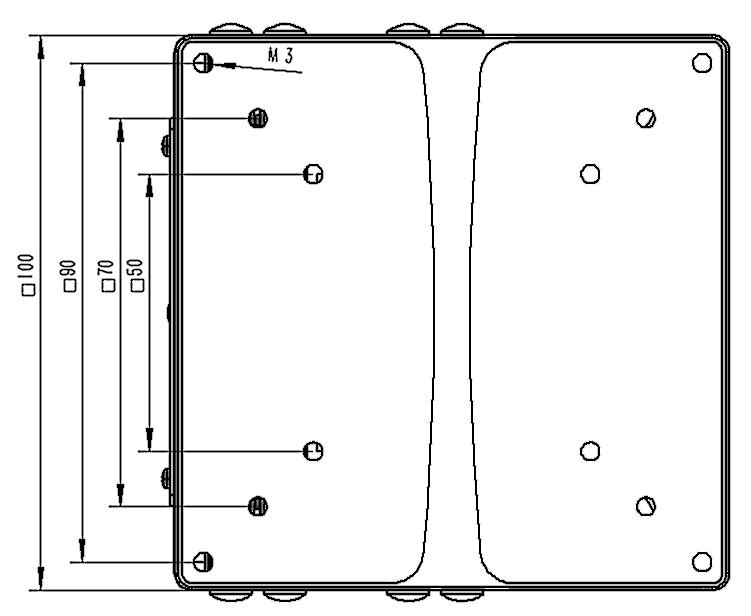

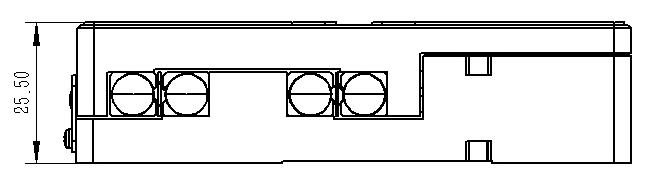

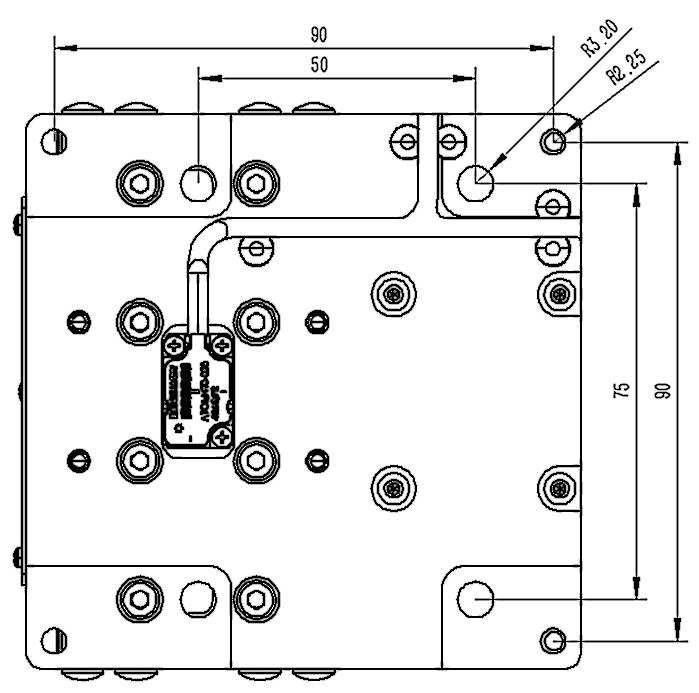

ST-LS3-1060

前面

背面

侧面

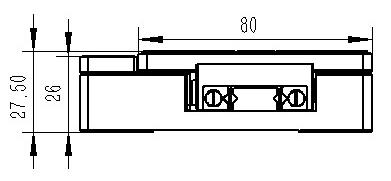

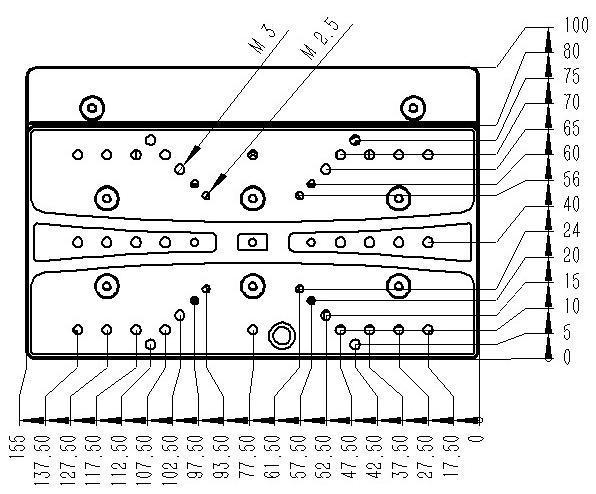

ST-LS3-90T


前面	背面	侧面

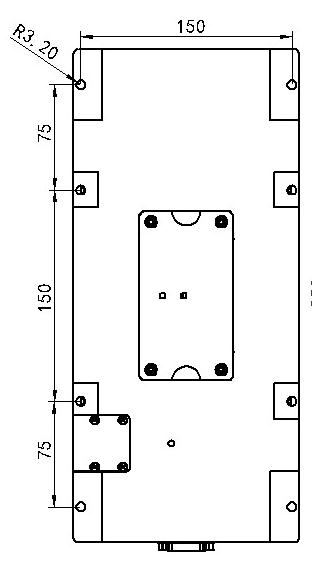

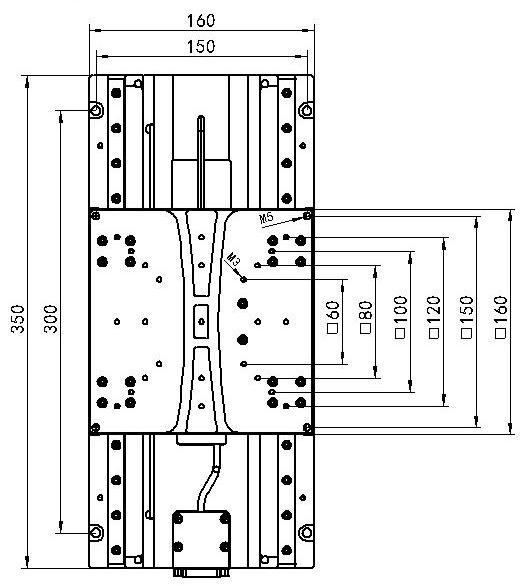

ST-LSHK-200


前面	背面	侧面

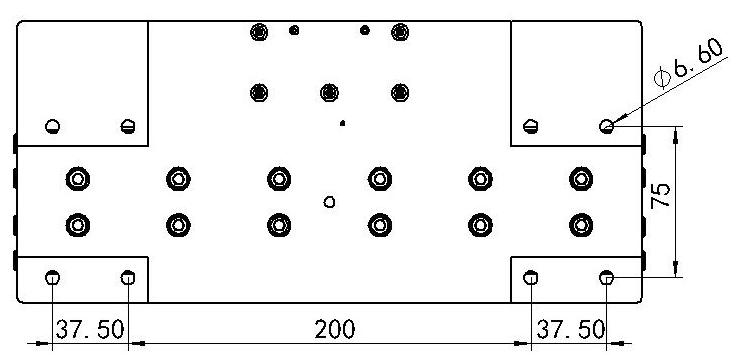

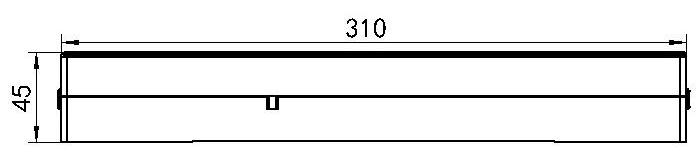

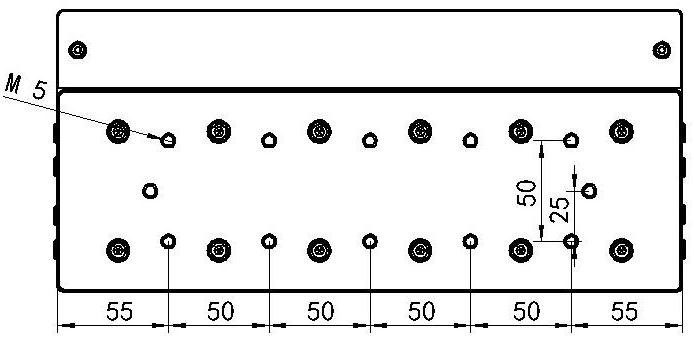

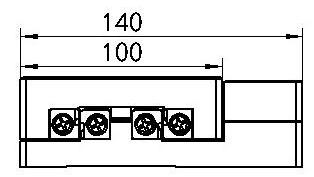

ST-LS6-200

前面

背面

侧面

用于单轴的电动压电平台控制器

使用手册中文:Motorized Piezo StageController

1. 控制器JC-4xxxS接口

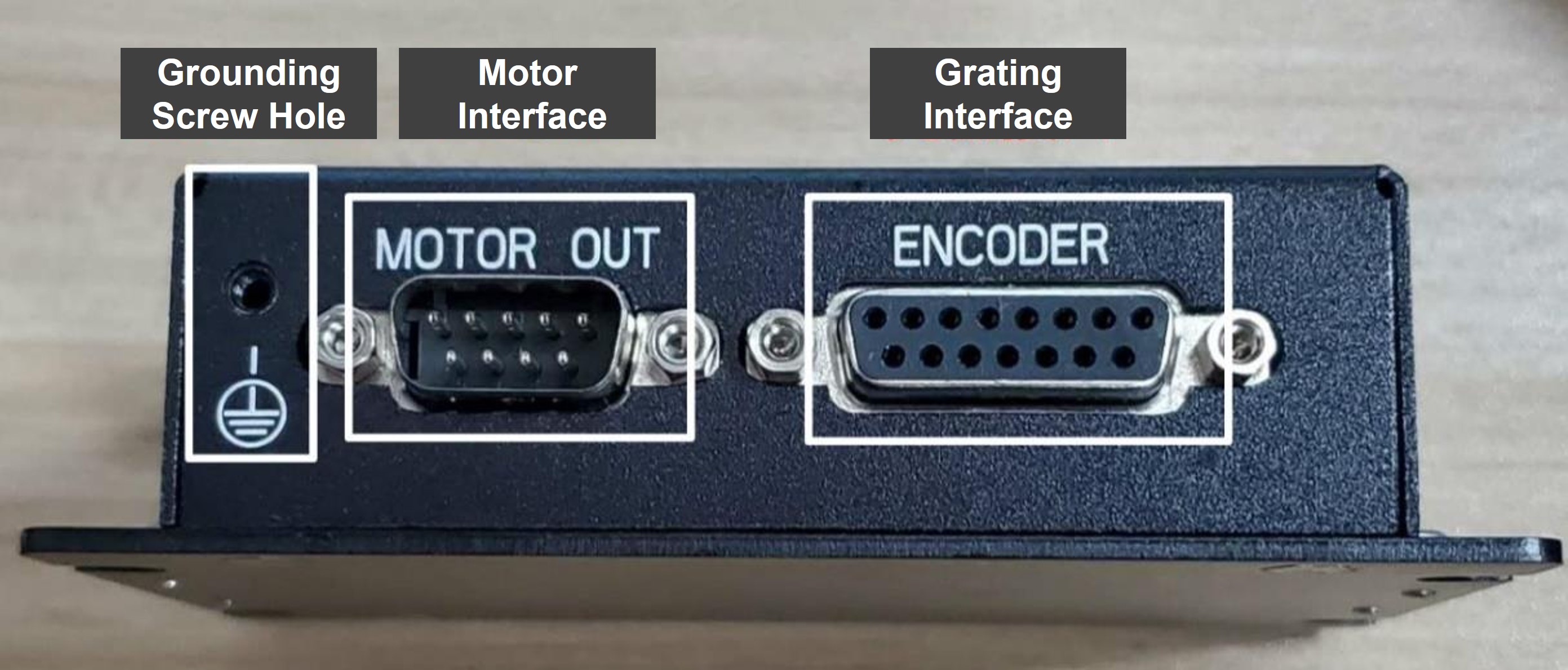

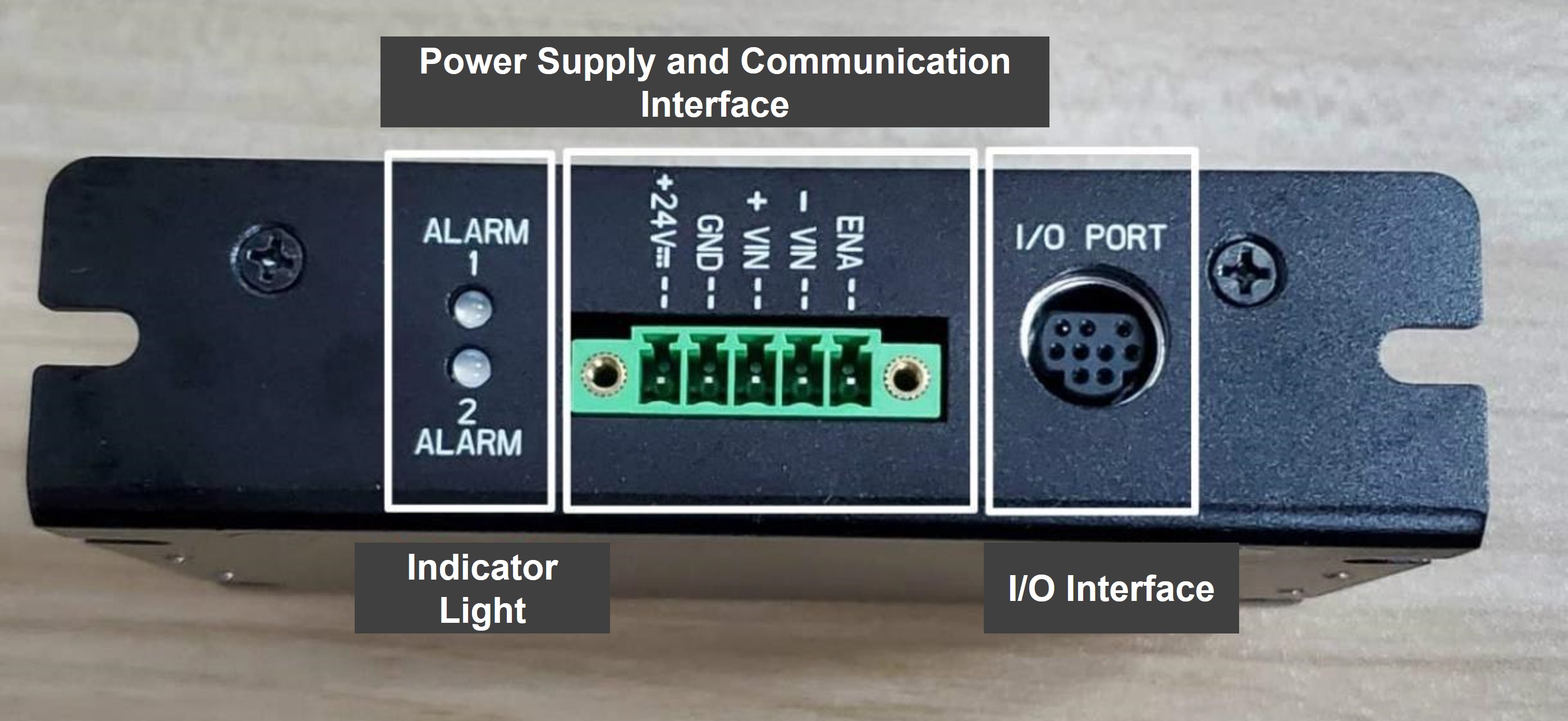

JC-4xxxS控制器接口图

1.1 接地螺丝孔

控制器外壳的接地螺丝孔。

1.2 电源和通信接口

控制器的电源接口和485通讯接口为5P，绿色端子间距为5.08mm。

电源和通信接口的定义

+24V	电源（输入电压范围：20V-30V）
GND	地
+VIN（A）	485芯片接收器的输入端和驱动器的输出端
-VIN（B）	485芯片接收器的输入端和驱动器的输出端
ENA	NULL

1.3 指示灯

指示灯由 ALARM1 和 ALARM2 组成，用于显示控制器的状态。

指示灯的含义

指示灯	绿色闪烁	绿色常亮	红色闪烁	红色常亮
警报1	改变过程	驱动器启用	/	阻塞保护
警报2	电机接入	/	闪烁一次：通信输入参数错误	/
			1HZ频率闪烁：bootLoader模式提示无APP	电机缺失
			10HZ频率闪烁：BootLoader模式提示没有密钥，无法进入APP	电机缺失

1.4 I/O接口

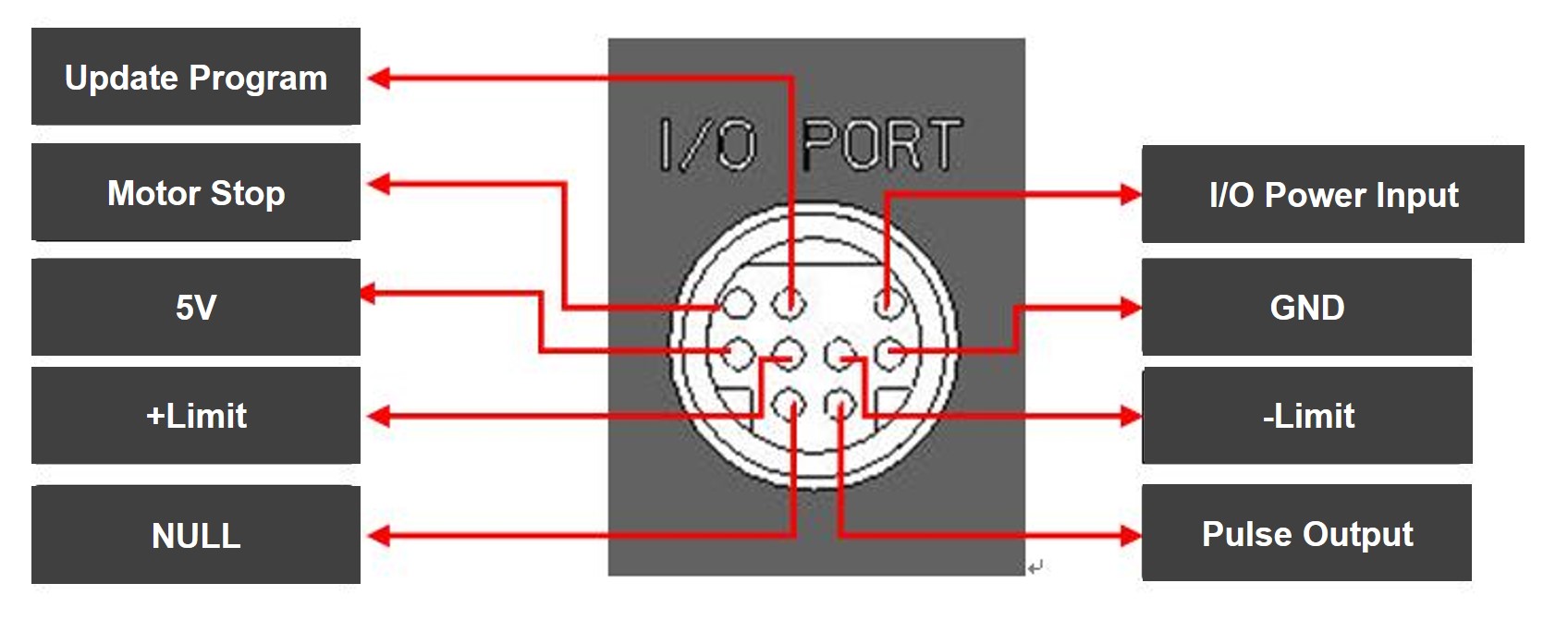

此接口使用PS2母插座（9芯），孔数从右到左，从下到上增加。具体定义如下表所示。采用光耦结构，共阳极输入。

I/O 接口图

I/O 接口定义

孔数	定义	说明
1	脉冲输出（默认）	脉冲输出引脚（最大电流30mA）
2	NULL	/
3	控制器 GND	GND
4	- Limit	限位检测引脚（最大电流30mA）
5	+ Limit	限位检测引脚（最大电流30mA）
6	5V	输出5V电源（最大输出1A）
7	I/O 电源输入	I/O功能引脚使用的电源由此电源（5~30V）提供
8	更新程序	更新程序时，此引脚接地
9	电机停止	急停电机（最大电流30mA）

注意：请防止 PS2 接口引出接线时因接线错误而引起的短路问题。短路可能会烧伤驱动器。

1.5 电机接口

此接口使用的DB9两排公座椅定义如下表所示。

电机接口定义

DB9 孔数	定义	说明
1	连接到 GND	GND
2	NULL	/
3	A阶段	连接到电机
4	COM（通用）	连接到电机
5	B阶段	连接到电机
6	检波	DB9 检测访问
7	系统接地	/
8	NULL	/
9	NULL	/

注意：引脚 6 和 7 短接，用于 DB9 检测访问。连接跳线时请切断电源，请勿在平台驱动时长时间阻碍运动，否则可能会烧坏电机。

1.6 光栅接口

该接口采用DB15两排母插座，其具体定义如下。所述位移反馈通信协议为正交编码信号，硬件电路为422电路。

光栅接口

DB15 插座编号	定义	DB15 插座编号	定义
1	NULL	9	0V
2	0V	10	NULL
3	NULL	11	NULL
4	Z-	12	Z+
5	B-	13	B+
6	A-	14	A+
7	5V	15	NULL
8	5V	/	/

2. 控制器JC-4xxxC接口

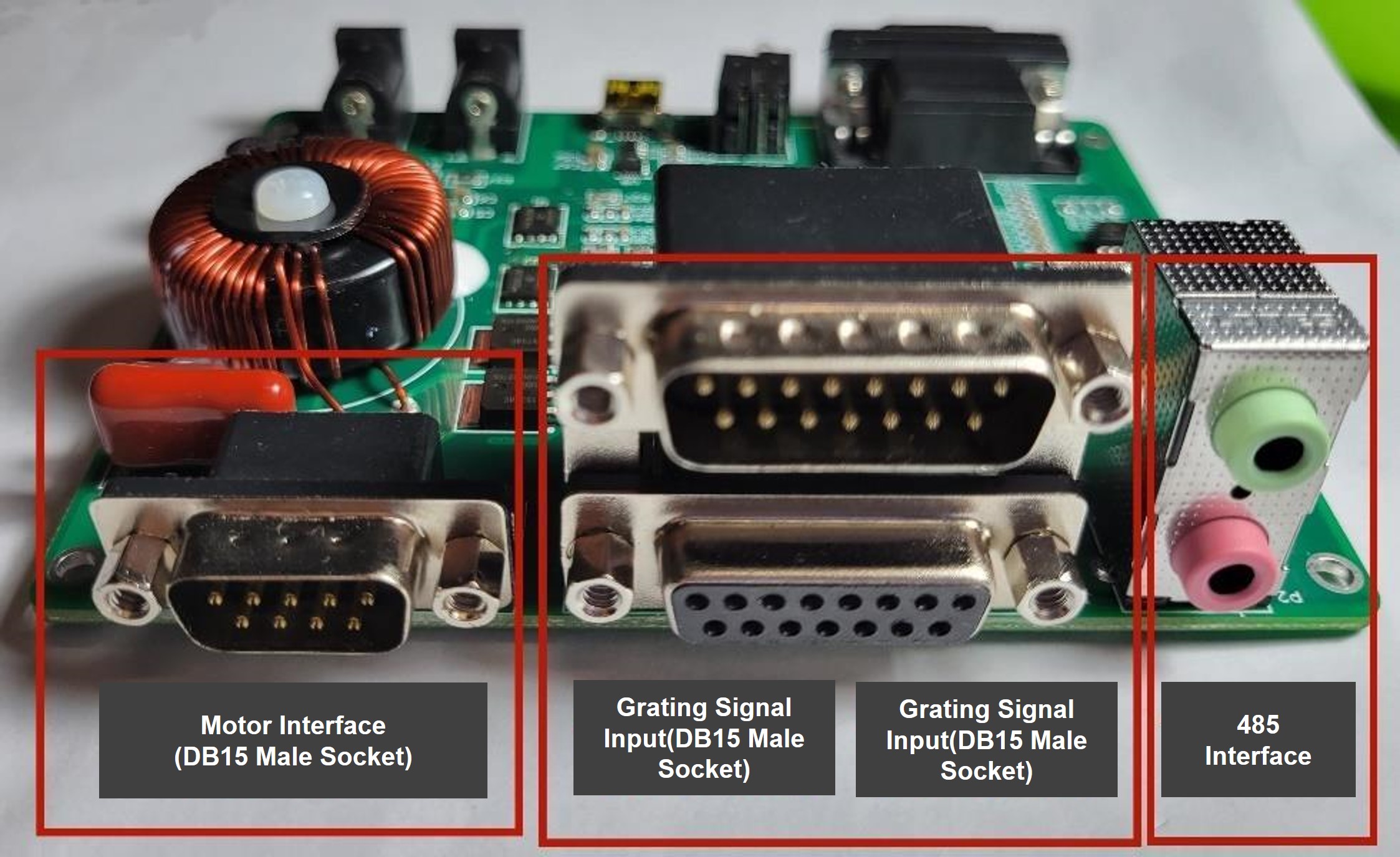

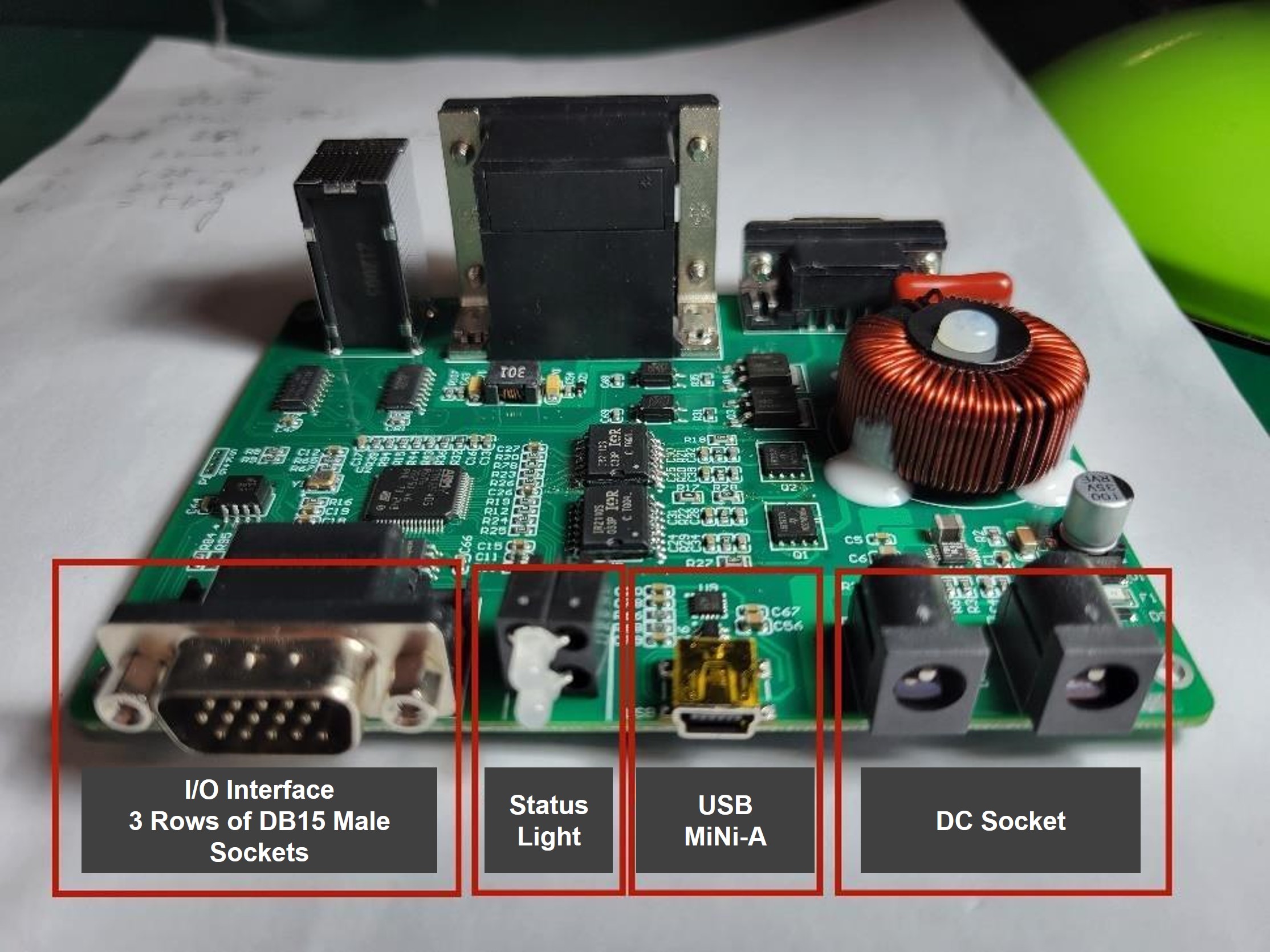

JC-4xxxC控制器接口图

2.1 接地孔

控制器的接地位于电机附近的安装孔中（如果需要断开，可以拆下R71）。

注意：其他版本具有不同的电阻位数。

2.2 电源接口

驱动控制器的电源接口为直流电源插座（触点外径为6.4mm，触点内径为2mm）。
两者均可连接，两个直流插座设计用于多轴应用（巨拓结构）
输入电压范围为20V~30V，推荐24V/1A

2.3 通讯接口

控制器有两种通讯接口，一种是485接口，另一种是USB接口（USB mini-A）。485接口中的一个使用双座耳机插孔，在同一控制器下进行多轴使用;另一个是I/O接口端口（DB15,3排，公座）。USB通信芯片使用CH343，可以配置USB标识符。

2.4 指示灯

指示灯由ALARM1和ALARM2组成，用于显示控制器的状态。

指示灯的含义

指示灯	绿色闪烁	绿色常亮	红色闪烁	红色常亮
ALARM1	改变过程	驱动器启用	/	阻塞保护
ALARM2	电机接入	/	闪烁一次：通信输入参数错误	/
			1HZ频率闪烁：bootLoader模式提示无APP	电机缺失
			2hz 频率闪烁：BootLoader 模式
			10HZ频率闪烁：BootLoader模式提示没有密钥，无法进入APP。

2.5I/O接口

此接口使用 3 排 DB15 公插座。其具体定义如下表所示。

I/O 接口定义

孔数量	定义	说明
1	I/O 电源输入	I/O功能引脚使用的电源由此电源（5~30V）提供
2	Dir+	脉冲控制方向引脚输入
3	Dir-	脉冲控制方向引脚输出
4	Plu+	脉冲控制脉冲计数引脚输入
5	Plu-	脉冲控制脉冲计数引脚输出
6	5V	输出5V电源（最大输出1A）
7	- Limit	限位检测引脚（最大电流30mA）
8	+Limit	限位检测引脚（最大电流30mA）
9	电机停止	急停电机（最大电流30mA）
10	更新程序	更新程序时，此引脚接地
11	脉冲输出	脉冲输出引脚（最大电流30mA）
12	NULL	/
13	NULL	/
14	NULL	/
15	GND	控制器 GND

注意：从此接口引出接线时，请防止因连接错误而引起短路问题。引脚之间的短路可能会导致烧坏驱动器控制器。

2.6 电机接口

此接口使用的DB9两排公座椅定义如下表所示。

电机接口定义

DB9 孔数	定义	说明
1	连接到 GND	GND
2	NULL	/
3	A阶段	连接到电机
4	COM（通用）	连接到电机
5	B阶段	连接到电机
6	检波	DB9 检测访问
7	GND	/
8	NULL	/
9	NULL	/

注意：引脚 6 和 7 短接，用于 DB9 检测访问。连接跳线时请切断电源，请勿在平台驱动时长时间阻碍运动，否则可能会烧坏电机。

2.7 光栅接口

该接口使用双层、两排DB15，公头在顶部，母头在底部。其具体定义如下。光栅信号输入端接在母座上，光栅信号输出端是公头插座。位移反馈通信协议是正交编码信号，硬件电路是422电路。

光栅接口

DB15 插座编号	定义
1	NULL
2	0V
3	NULL
4	Z-
5	B-
6	A-
7	5V
8	5V
9	0V
10	NULL
11	NULL
12	Z+
13	B+
14	A+
15	NULL

电动压电载物台

产品	行驶距离	最大负载能力	最大速度	最小步长	重复性
单轴电动压电载物台	0 ~ 25 mm 90° ~ 360°	0.3 ~ 5 kg	20 ~ 100 mm/s ＞20°/s ~ 360°/s	50nm ~ 3um ＜0.0001° ~ 0.001°	± 100nm ~ ± 5um ± 0.0005° ~ ± 0.002°
XY电动压电载物台	50 x 25 mm ~ 105 x 105 mm	1 ~ 10 kg	50 ~ 100 mm/s	20 ~ 100nm	± 200nm
多轴电动压电载物台	± 6 ~ ± 25 mm ± 5° ~ ± 6° (可定制)	0.15 ~ 10 kg (可定制)	20 ~ 50 mm/s (可定制)	50 - 200 nm 0.0002° ~ 0.0005° (可定制)	± 200 ~ ± 300nm ± 0.0004° ~ ± 0.0005° (可定制)
XY显微镜压电载物台	75 x 50 mm ~ 110 x 75 mm	1 kg	100 mm/s	20 ~ 100 nm	± 200nm
真空无磁压电动台	18 ~ 70 mm	1 ~ 10 kg	100 mm/s	150 ~ 300 nm	± 500
纳米电动执行器	12 mm	1.5 kg	0.5 mm/s	30 nm	/

共聚焦显微镜系统

我们的电动压电载物台可以应用于显微镜相关系统，以下是我们生产的共聚焦显微镜系统。如果您需要定制系统，请与我们联系。

参数	单点共聚焦箱体P系列 Basic	单点共聚焦P系列 Basic	单点共聚焦P系列 Advance	线扫共聚焦L系列 Basic	线扫共聚焦L系列 Advance	转盘共聚焦 Basic	转盘共聚焦 Advance	SIM 结构光	SIM 转盘共聚焦
图像帧率	4fps@512x512	4fps@512x512	4fps@512x512	10fps@1024x1024	14fps@1024x1024	100fps@2048x2048	100fps@2048x2048	13fps@1024x1024	13fps@1024x1024
分辨率	~230 nm	~230 nm	~230 nm	~230 nm	150-200nm	~230 nm	~230 nm	~100 nm	~100 nm
图像深度	<100µm	<100µm	<100µm	<100µm	<600µm	<200µm	<200µm	<50µm	<200µm
激光数量	1	1	4	1	4	4	4	4	4
波长选择	405/445/488 /525/561/640(nm)	405/445/488/ 525/561/640(nm)	405/488/561/ 640(nm)	405/445/488/ 525/561/640(nm)	405/488/561/ 640(nm)	405/445/470/520/ 528/555/640(nm)	405/445/470/520/ 528/555/640(nm)	405/445/470/520/ 528/555/640(nm)	405/445/470/520/ 528/555/640(nm)
探测器	探测器	探测器	探测器	CMOS相机	sCMOS相机	sCMOS相机	双sCMOS摄像头（单sCMOS可选）	sCMOS相机	双sCMOS摄像头（单sCMOS可选）
显微镜	Non	倒置（正置可定制）	倒置（正置可定制）	倒置（正置可定制）	倒置（正置可定制）	倒置或正置	倒置或正置	倒置或正置	倒置
样品载物台	Non	Z 电动 XY 手动	XYZ 电动	Z 电动 XY 手动	XYZ 电动	XYZ 电动	XYZ 电动	XYZ 电动	XYZ 电动
电子系统	/	/	电动过滤器电动光圈	/	电动过滤器	电动过滤器	电动过滤器	电动过滤器	电动过滤器
