高损伤阈值激光功率计(0.24-2.2um)
产品概述 自然冷却型 风扇冷却型 水冷型 功率计表头 相关产品 联系下单！

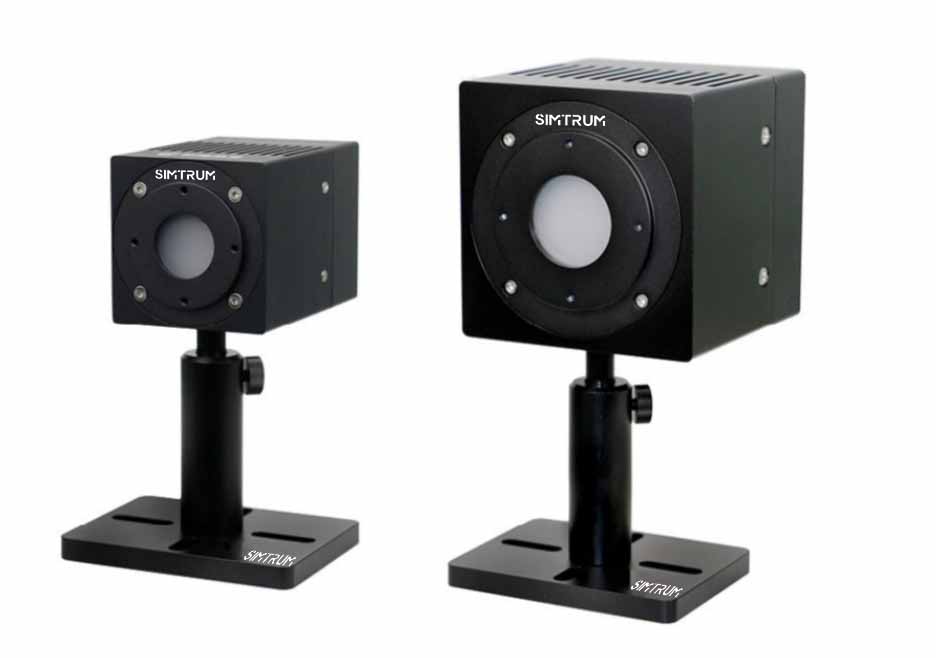

SIMTRUM的高损伤阈值型激光功率计是专为强激光环境设计的功率测量仪器，包括高功率连续激光、高能脉冲激光等，其高损伤阈值特性确保了在这些场景中既能精准测量，又能耐受激光的高强度、高聚焦或高瞬时能量，是保障强激光应用可靠性与安全性的关键设备。

该系列功率计的波长覆盖范围为0.24-2.2um，有自然冷却型、风冷型、水冷型可选。自然冷却型的功率范围为10mW-100W，风冷型的功率范围为50mW-600W，水冷型的功率范围0.5-1000W。在连续光条件下，功率计可承受的最大平均功率密度为100kW/cm2，在脉冲条件下，可接受的最大能量密度为1.0J/cm2(1060nm,1ns)。

特征
  • 自然冷却
  • 高损伤阈值
  • 单发脉冲能量测试功能
  • PC端USB接口输出可选
  • 最大连续测量功率可达1000W
应用
  • 激光加工
  • 高功率激光器研发
  • 医美领域强激光应用
  • 激光雷达与遥感中强激光的测量




其他配件

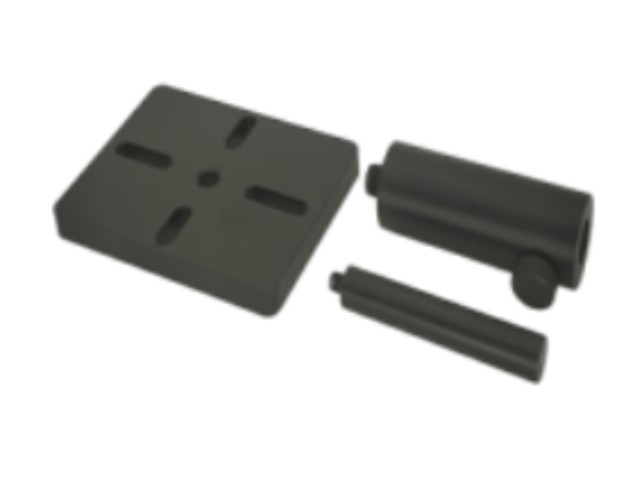

                       支架底座

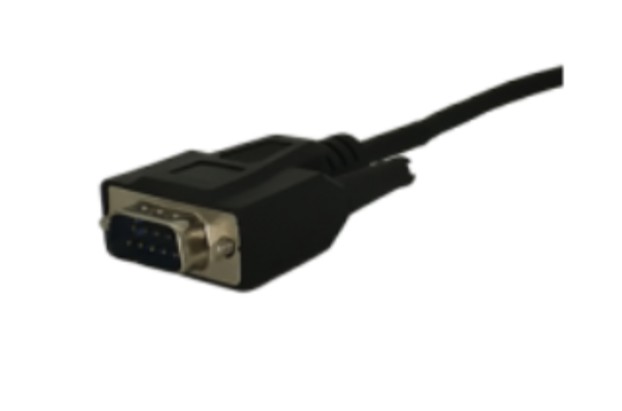

                           DB-9插头

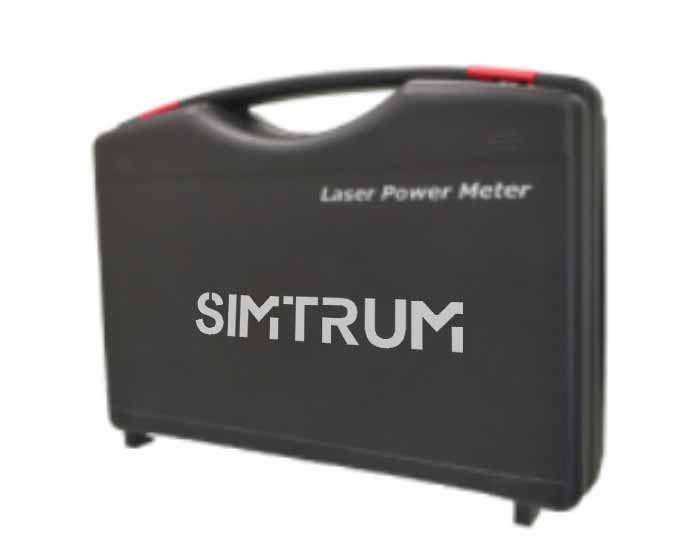

                           防护箱

规格参数

型号 LA-CH01-F10 LA-CH01-F40 LA-CH01-F100
光谱范围 (μm) 0.24-2.2
功率范围 10mW - 10W(40W) 10mW - 40W(80W) 100mW - 100W(200W)
间歇测量功率 10W (Cont.)
20W (2min)
40W (1min)		 40W (Cont.)
60W (3min)
80W (2min)		 100W (Cont.)
150W (3min)
200W (1min)
测量能力
分辨率 (mW) 0.5 0.5 5
测量不确定度 (±%) <1
非线性度 (±%) <1
精度 (±%) <3
响应时间 (s) <1 <2
吸收体类型 DC
探测口径(mm) 17 17 35
损伤阈值
最大平均功率密度 100kW/cm²,10W,CW
最大能量密度 1.0J/cm²，1064nm, 1ns
物理特性
规格(mm) Φ50×50×22 Φ65×65×53 Φ100×100×83
冷却方式 自然冷却
接口类型 DB-9M
电缆长度(m) 1.5

产品尺寸

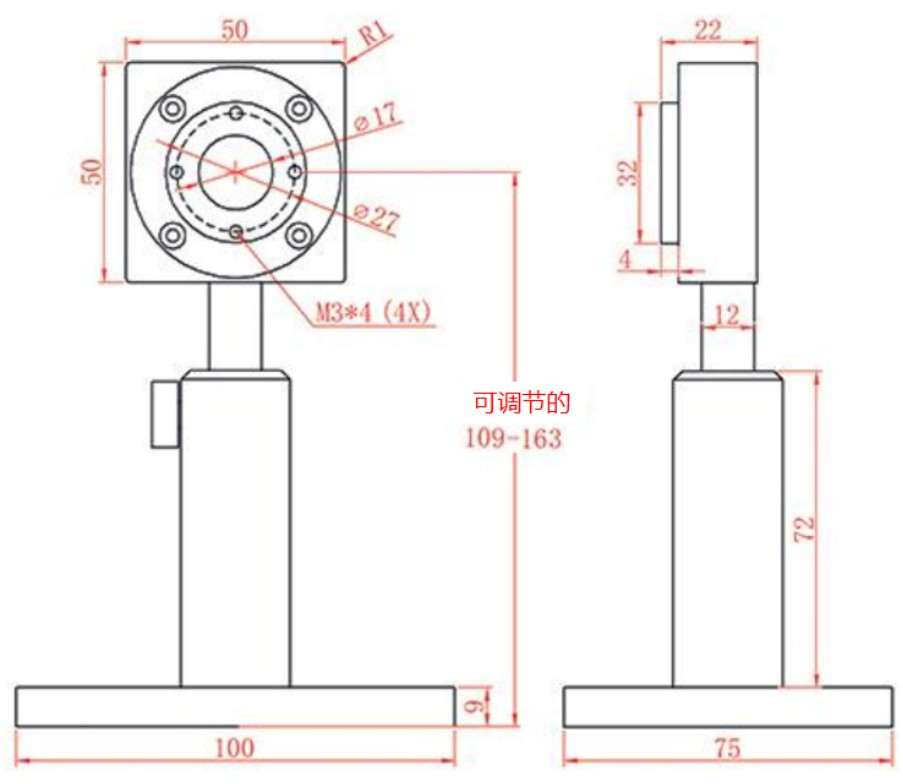

                 LA-CH01-F10

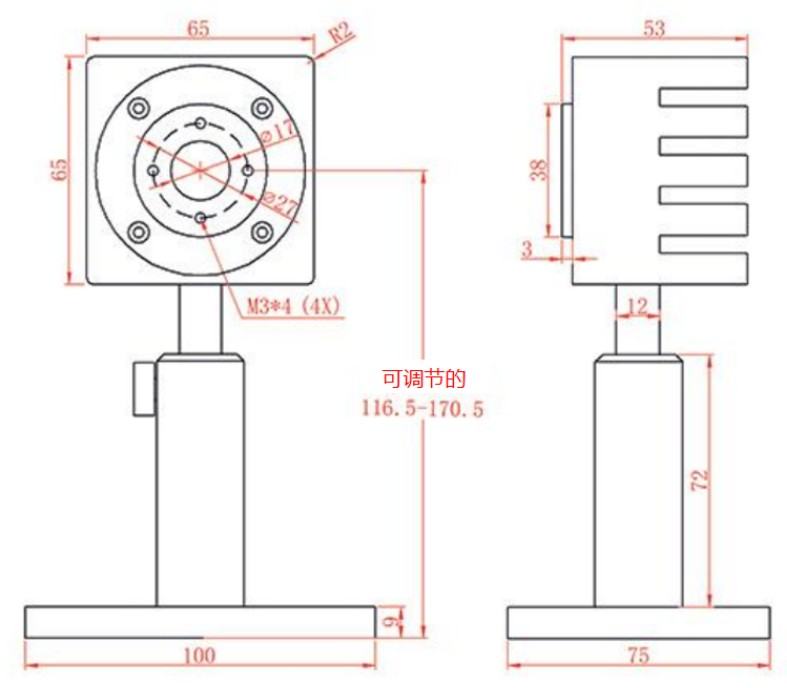

                     LA-CH01-F40

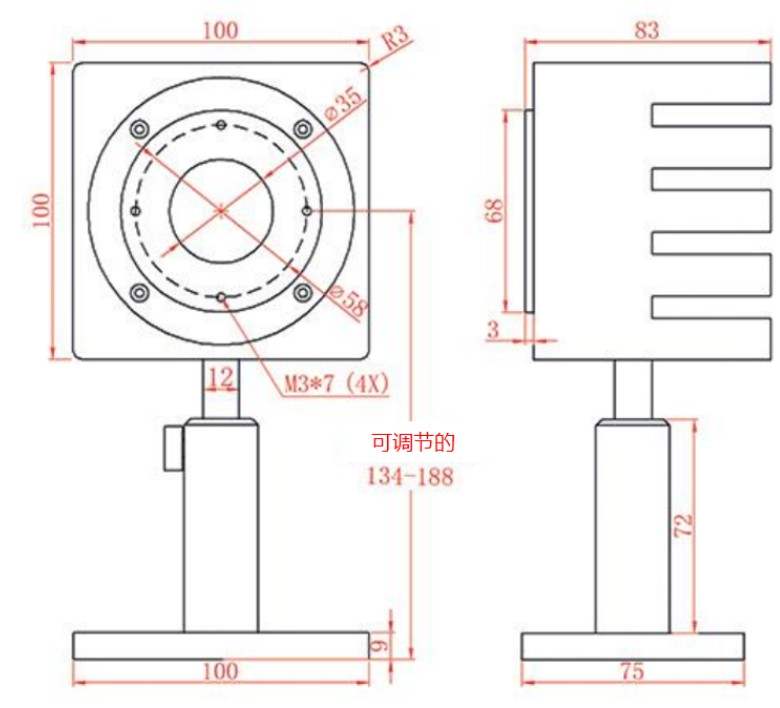

                   LA-CH01-F100






规格参数

型号 LA-CH01-F150 LA-CH01-F250 LA-CH01-F350 LA-CH01-F600
光谱范围 (μm) 0.24-2.2
功率范围 50mW - 150W(300W) 100mW - 250W(400W) 300mW - 350W(600W) 1W - 600W
间歇测量功率 150W (Cont.)
200W (3min)
300W (1min)		 250W (Cont.)
300W (3min)
400W (1min)		 350W (Cont.)
500W (2min)
600W (1min)		 NA.
测量能力
分辨率 (mW) 5 10 20 50
测量不确定度 (±%) <1
非线性度 (±%) <1 <1.5
精度 (±%) <3
响应时间 (s) <2 <2.5 <3.5 <4
吸收体类型
探测口径(mm) 25 35 35 50
损伤阈值
最大平均功率密度 100kW/cm²,10W,CW
最大能量密度 1.0J/cm²，1064nm, 1ns
物理特性
规格(mm) Φ65×65×97 Φ100×100×104 Φ125×125×125 Φ125×125×129
冷却方式 风扇冷却
接口类型 DB-9M
电缆长度(m) 1.5

产品尺寸

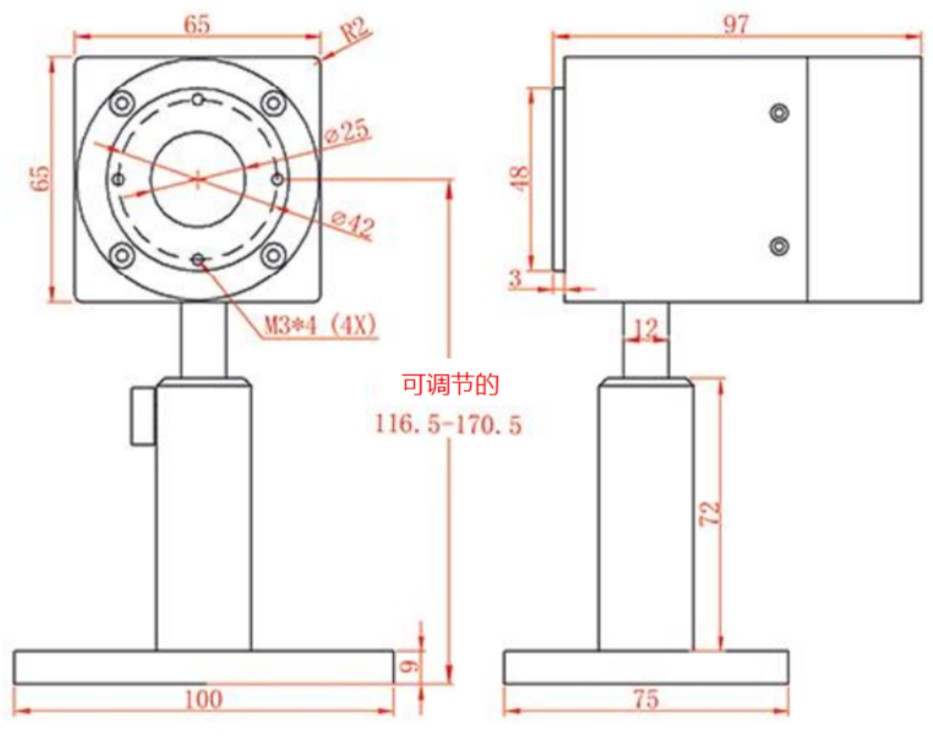

                    LA-CH01-F150

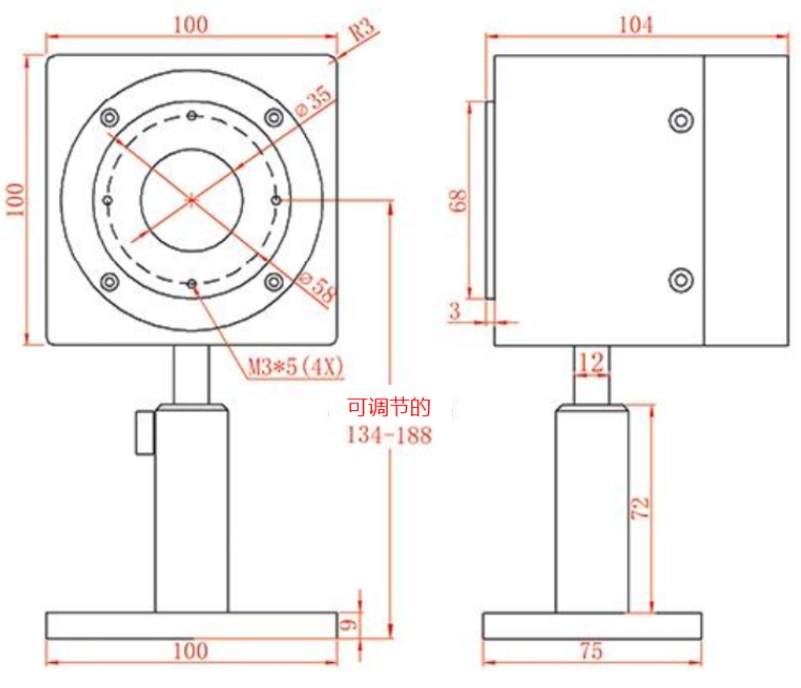

                         LA-CH01-F250

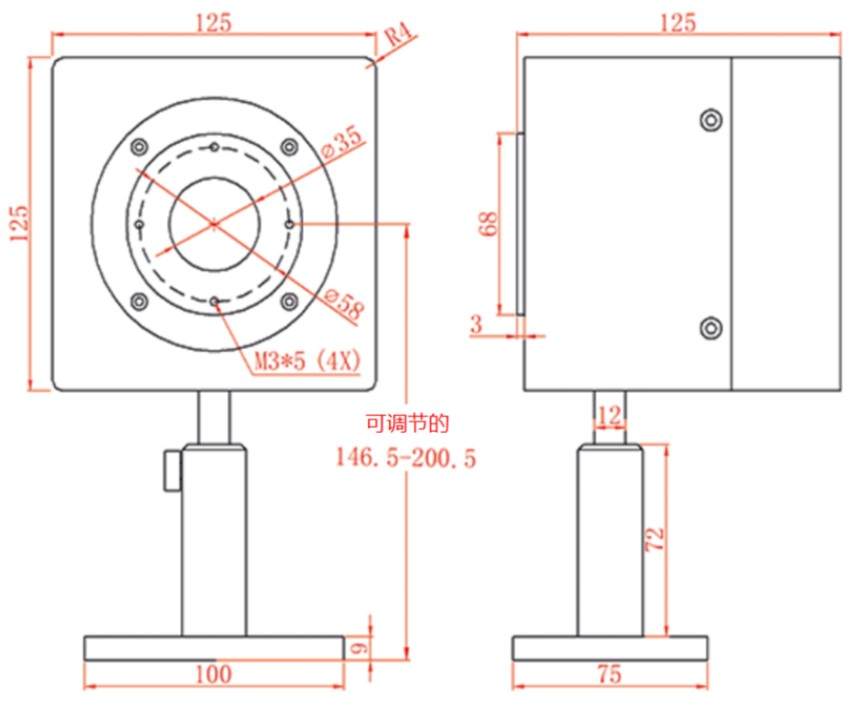

                     LA-CH01-F350

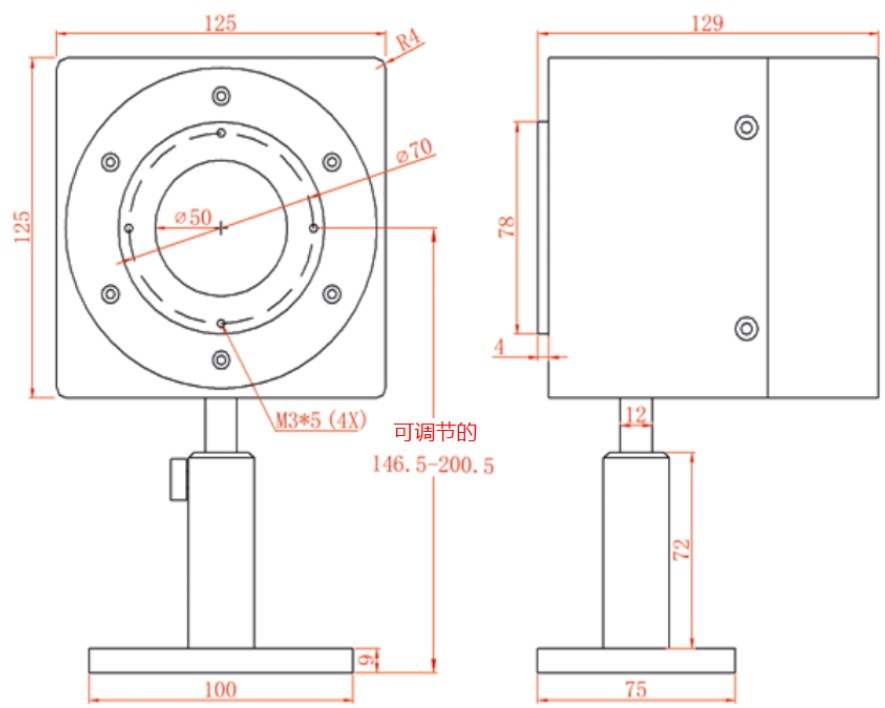

                         LA-CH01-F600




规格参数

型号 LA-CH01-W500 LA-CH01-W1000
光谱范围 (μm) 0.24-2.2
功率范围 0.5W - 500W 2W - 1000W
测量能力
分辨率 (mW) 20 100
测量不确定度 (±%) <1
非线性度 (±%) <1.5 <2
精度 (±%) <3
响应时间 (s) <3
吸收体类型 DC
探测口径(mm) 35
损伤阈值
最大平均功率密度 100kW/cm²,10W,CW
最大能量密度 1.0J/cm²，1064nm, 1ns
物理特性
规格(mm) Φ85×85×39 Φ110×35
冷却方式 水冷
冷却水流量(L/min) 3-10 3.5-10
接口类型 DB-9M
电缆长度(m) 1.5

产品尺寸

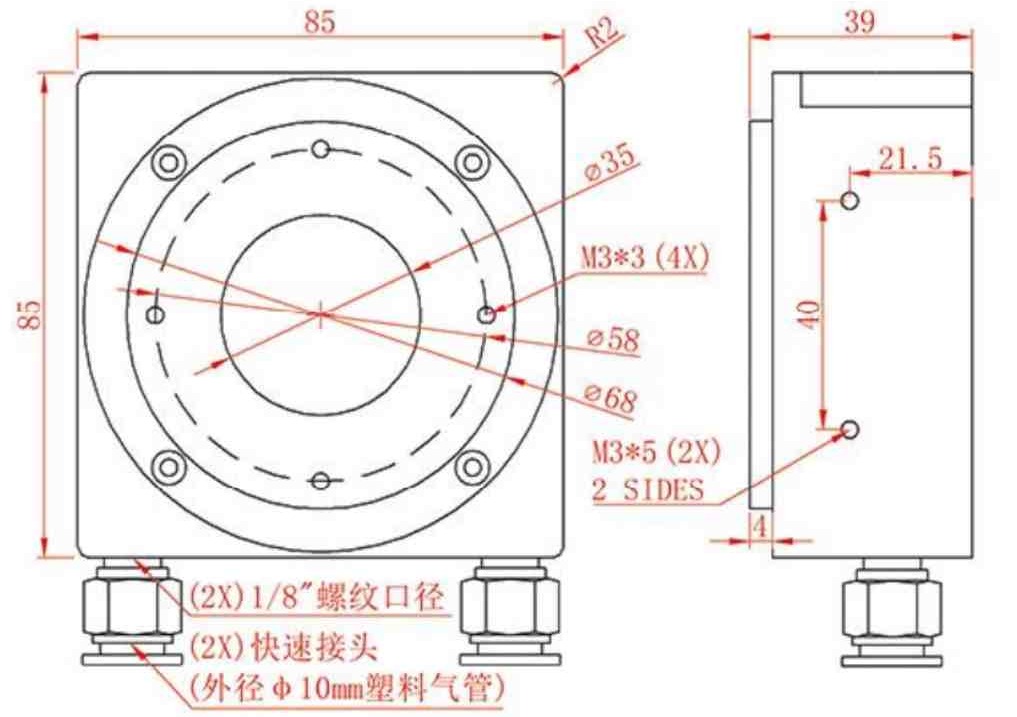

                             LA-CH01-W500

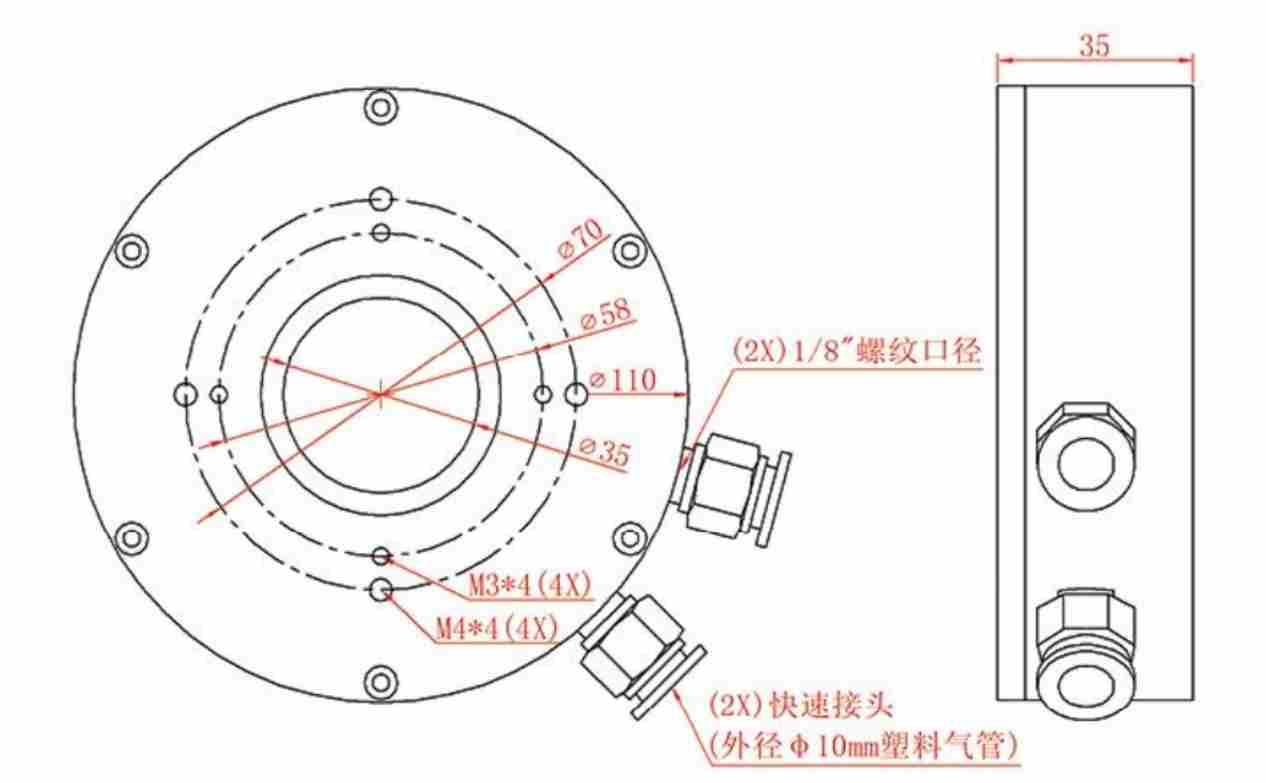

                                        LA-CH01-W1000

P为专业版通用型表头，兼容除工业型外所有激光功率计探头，具备“数显”、“数据统计”和“数据储存”等功能，可通过USB连接PC，配置用户端软件，支持数据采集与导出。
特征
  • 精度高达±0.25%
  • 电磁干扰屏蔽
  • 统计和平均功能，长期稳定性测试
  • 可存储25万个测量数据
  • 可通过USB连接PC,配置用户端软件，支持数据采集与导出

规格参数

型号 LA-CH01-LP - P
显示形式 数字，柱形图，图表
精度 (±%) 0.25
显示屏类型 240 (RGB) × 320 点阵，TFT - LCD 模组
显示屏尺寸 65.0mm x 48.8mm (2.56” x 1.92” )
ADC 采样频率 20Hz
AD 转换器 24bit
插头类型 DB - 9F
数字接口 USB 2.0
电池 Li - Polymer, 3.7V, 4050mAh
电池续航时间 ＞40h
充电器 / 直流输入 5V / 2A
尺寸 (L x W x H) 165mm x 108mm x 25mm
重量 ＜0.25kg
使用温度 0 to 40°C
存储温度 -10 to 45°C

型号 波长范围 功率范围 分辨率 灵敏度 精度
热电式激光功率计 0.19-25 μm 100μW-300W 最高10μW 最高100μW ＜±2%
手持热电式激光功率计 0.19-25 μm 0.5W-50W 最高100μW 最高10mW ＜±2%
光电式激光功率计 200-1100 nm 1nW-1000mW 最高1nW 1nW ＜±2%
USB系列多通道激光功率计 0.19-25 μm 1nW-300W 最高1nW 1nW ＜±2%
水冷型激光功率计 0.19-25 μm 1-5000W 最高0.1W / <±4%
万瓦级热电式激光功率计 0.8-2μm/10.6μm 7kW-30kW 1W / ＜±5%
高损伤阈值型激光功率计 0.24-2.2 μm 10mW-600W 最高0.5mW / ＜±3%




技术指引

如果您需要我们的技术团队就产品选型或定制提供指导，请提供以下技术信息，这将有助于加快流程。



项目 回答 备注
1.你的应用场景是什么？
2.所测量激光类型？ 连续光/脉冲光 如果是连续光，则需要考虑平均功率；脉冲光则需要同时考虑平均功率和峰值功率
3.所需要测量的激光波长？ eg:1064nm 光电式功率计的波长范围：250-2500nm;热电式功率计的波长范围：0.19-25um.
4.测量的激光功率范围？ eg:100mW 百瓦级、千瓦级、万瓦级。对于高功率一般需要水冷
5.需要的分辨率？ eg:1W
6.热电式和光电式功率计怎么选？

 热电式功率计基于热电效应，激光照射到功率计的吸收体上，吸收光能后温度升高，   通过热电元件将温度差转换成电信号；热电式的波长范围可到中红外25um,适合中高   功率的测量，最高可到万瓦级，同时由于温度变化需要时间积累，适合高功率连续激   光测量，损伤阈值高。

 光电式功率计基于光电效应，激光照射到光电探测器上，光子被探测器材料吸收，激   发电子-空穴对形成光电流。而光电式激光功率计的可测波长范围较窄，由其探测器   材料决定（例：Si:400-1100nm）,通常以低功率为主，响应速度快，适合脉冲激光   或者快速波动信号的测量，同时其损伤阈值一般较低，所以应该严格控制输入光功   率。
7.不同冷却方式的功率计的对比？

 自然冷却型激光功率计一般只适用于低功率激光的测量(通常＜50W)，长时间试用后   会因为探测器性能漂移，影响测量灵敏度；

 风冷型功率计利用风扇散热，适合中高功率测量（通常50W~500W）,但风扇运行有   噪音，不适合对静音要求高的环境，且风扇易受粉尘/水汽影响，长期使用后散热效   率下降；

 水冷型功率计通过循环水散热，适用于高功率测量，最高可到万瓦级，散热效率极   高，可长期承受高功率激光，但是由于需要循环水散热，体积重量大，移动不变，仅   适用于固定场景。
8.功率计的损伤阈值对其性能的影响？    损伤阈值指的是探测器能够承受的最大激光功率密度（W/cm²）（连续光）或能量密 度（J/cm²）（脉冲光）超过阈值会使功率计永久损坏，且与光斑大小紧密相关，聚焦后光斑变小，可能会超过阈值。

我们在这里为您服务！





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)


Search Reset
Compare Model Drawings & Specs Availability Reference Price
(USD)
LA-CH01-F10
光谱范围：0.24-2.2um ；功率范围：10mW - 10W(40W)； 探测口径：17mm； 最大平均功率密度：100kW/cm²,10W,CW 最大能量密度：1.0J/cm²，1064nm，1ns 规格：Φ50 × 50×22mm; 冷却方式：自然冷却 		4-6周 Request for quote
LA-CH01-F40
光谱范围：0.24-2.2um ；功率范围：10mW - 40W(80W)； 探测口径：17mm； 最大平均功率密度：100kW/cm²,10W,CW 最大能量密度：1.0J/cm²，1064nm，1ns 规格：Φ65× 65×53mm; 冷却方式：自然冷却 		4-6周 Request for quote
LA-CH01-F100
光谱范围：0.24-2.2um； 功率范围：100mW - 100W(200W)； 探测口径：35mm； 最大平均功率密度：100kW/cm²,10W,CW 最大能量密度：1.0J/cm²，1064nm，1ns 规格：Φ100 × 100×83mm; 冷却方式：自然冷却 		4-6周 Request for quote
LA-CH01-F150
光谱范围：0.24-2.2um ；功率范围：50mW - 150W(300W)； 探测口径：25mm； 最大平均功率密度：100kW/cm²,10W,CW 最大能量密度：1.0J/cm²，1064nm，1ns 规格：Φ65 × 65×97mm; 冷却方式：风扇冷却 		4-6周 Request for quote
LA-CH01-F250
光谱范围：0.24-2.2um； 功率范围：100mW - 250W(400W)； 探测口径：35mm； 最大平均功率密度：100kW/cm²,10W,CW 最大能量密度：1.0J/cm²，1064nm，1ns 规格：Φ100 × 100×104mm; 冷却方式：风扇冷却 		4-6周 Request for quote
LA-CH01-F350
光谱范围：0.24-2.2um ；功率范围：300mW - 350W(600W)； 探测口径：35mm； 最大平均功率密度：100kW/cm²,10W,CW 最大能量密度：1.0J/cm²，1064nm，1ns 规格：Φ125 × 125×125mm; 冷却方式：风扇冷却 		4-6周 Request for quote
LA-CH01-F600
光谱范围：0.24-2.2um ；功率范围：1W - 600W； 探测口径：50mm； 最大平均功率密度：100kW/cm²,10W,CW 最大能量密度：1.0J/cm²，1064nm，1ns 规格：Φ125 × 125×129mm; 冷却方式：风扇冷却 		4-6周 Request for quote
LA-CH01-W500
光谱范围：0.24-2.2um ；功率范围：0.5W - 500W； 探测口径：35mm； 最大平均功率密度：100kW/cm²,10W,CW 最大能量密度：1.0J/cm²，1064nm，1ns 规格：Φ85 × 85×39mm; 冷却水流量：3-10L/min 		4-6周 Request for quote
LA-CH01-W1000
光谱范围：0.24-2.2um； 功率范围：2W - 1000W； 探测口径：35mm； 最大平均功率密度：100kW/cm²,10W,CW 最大能量密度：1.0J/cm²，1064nm，1ns 规格：Φ110 × 35mm; 冷却水流量：3.5-10L/min 		4-6周 Request for quote
