长波红外热像仪 | 瑆创科技光学电商平台

Products / 成像 /红外温度探测器/成像仪 /红外线面振相机 /长波红外热像仪 /
长波红外热像仪
产品概述 规格参数 选配镜头 相关产品 联系下单！

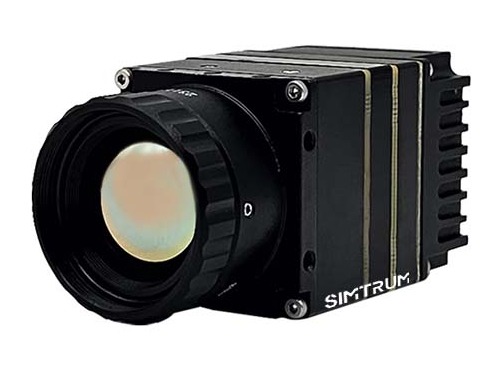

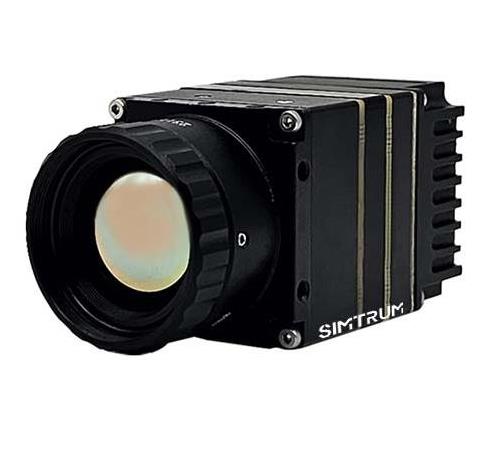

SIMTRUM的在线式长波红外热成像测温仪采用非制冷红外焦平面探测器、高性能红外镜头和信号处理电路，并嵌入先进的图像处理算法，具备体积小、功耗低、启动快速、成像质量优异、测温精准等特点。本设备的器件选型充分考虑了高低温工作性能的要求，可确保整机工作有优异的环境适应性能。

特征

  • 全天候被动热成像
  • 宽可测量温度范围
  • 采用高帧频设计，可观测快速移动目标
  • 自研测温校正算法，可实现精准温度测量
  • 输出全码流无损16bit 温度数据
  • 可二次开发和系统集成

应用

  • 机械制造
  • 建筑渗漏检测
  • 康复治疗监测
  • 道路检测


常规参数
型号 HJ01-LWIR-K23 HJ01-LWIR-K26 HJ01-LWIR-K43 HJ01-LWIR-K46
探测器类型 非制冷焦平面微测辐射热计
像元数 384×288 640×480 384×288 640×512
像元间距 17μm 12μm
波长范围 8～14μm
热灵敏度（NETD） ≤50mK(@30℃)
帧频 ≤50Hz（可配置）
图像处理与显示
调色板 多种调色板，包括白热、黑热、铁红、彩虹等
对比度、亮度 自动 / 手动
数据格式 16Bit 温度数据（全码流）
测温分析
测温精度 ±2℃或 ±2%
测温范围 常温档：-20℃～200℃
中温档：150℃～800℃
高温档：350℃～1600℃
（可扩展到 2500℃）		 常温档：-20℃～200℃
中温档：150℃～650℃
镜头
焦距 多种焦距镜头可选配
聚焦方式 手动 手动/电动
电气特性
数据接口 RJ45
网络标准 百兆网 / 千兆网（百兆网需降低帧频）
协议支持 UDP
电源接口 2EDGKD-3.81mm/2P
输入电源电压 DC12V
通信接口 UART@RS485
（反控云台和相机、Modbus-RTU 协议）		 UART@RS485
（反控云台和相机）
稳态功耗 <3W
反接保护 有
过欠压保护 有


其他参数
型号 HJ01-LWIR-K23 HJ01-LWIR-K26 HJ01-LWIR-K43 HJ01-LWIR-K46
环境参数
工作温度 -40℃～+60℃（-20℃～+60℃保证测温精度）
存储温度 -50℃～+70℃
抗温度冲击 5℃/min（-40℃～+60℃）
抗振性 4.3g，x、y、z 轴每轴 2 小时
抗冲击 加速度 30g，半正弦波，脉冲宽度 6ms，安装使用方向冲击 3 次
湿度 ≤95%（非冷凝）
物理特性
外形尺寸 40mm×40mm×46.5mm 40mm×40mm×51.5mm
重量 <85g
安装孔 四周各两个 M3×4
客户端
实时温度显示 支持
多种测温对象 支持
告警功能 支持
录像 / 拍照 / 回放 支持
SDK 开发包
运行环境 支持 win32、x64、Linux (x86/ARM)
数据获取 通过回调函数获取 16Bit 温度数据（全码流）


K23、K26可选配镜头
焦距
（mm）		 尺寸
（mm）		 F# 探测器分辨率 视场角（ °） 空间分辨率
（mrad）
水平 垂直 像元尺寸（μm） 水平 垂直
4 Ø41 - h23 1 384 288 17 81 58 4.25
4.8 Ø40 - h37 1 384 288 17 71 54 3.54
5.7 Ø40 - h15 1 384 288 17 71 52 2.98
8 Ø40 - h25.8 1 384 288 17 46 35 2.13
9.5 Ø40 - h15 1 384 288 17 38 29 1.79
13 Ø31 - h24 1 384 288 17 28 21 1.31
13 Ø31 - h24 1 640 480 17 45 35 1.31
19 Ø39 - h35.8 1 384 288 17 19 14 0.89
19 Ø39 - h35.8 1 640 480 17 31 24 0.89
25 Ø37 - h24.5 1 384 288 17 15 11 0.68
25 Ø37 - h24.5 1 640 480 17 24 18 0.68
35 Ø40 - h28 1 384 288 17 11 8 0.49
35 Ø40 - h28 1 640 480 17 18 13 0.49
4.8 Ø40 - h37 1 640 480 17 114 88 3.54
8 Ø40 - h25.8 1 640 480 17 81 59 2.13
9.5 Ø40 - h15 1 640 480 17 64 48 1.79


K43、K46可选配镜头
焦距
（mm）		 尺寸
（mm）		 F# 探测器分辨率 视场角（ °） 空间分辨率
（mrad）
水平 垂直 像元尺寸（μm） 水平 垂直
4 Ø41 - h23 1 384 288 12 55 41 3
4.8 Ø40 - h37 1 384 288 12 52 39 2.5
5.7 Ø40 - h15 1 384 288 12 49 35 2.1
8 Ø40 - h25.8 1 384 288 12 33 25 1.5
9.5 Ø40 - h15 1 384 288 12 27 20 1.26
13 Ø31 - h24 1 384 288 12 19 15 0.92
19 Ø39 - h35.8 1 384 288 12 13 10 0.63
25 Ø37 - h24.5 1 384 288 12 10 8 0.48
35 Ø40 - h28 1 384 288 12 8 7 0.34
4.8 Ø40 - h37 1 640 512 12 83 67 2.5
8 Ø40 - h25.8 1 640 512 12 55 44 1.5
9.5 Ø40 - h15 1 640 512 12 45 36 1.26
13 Ø31 - h24 1 640 512 12 33 26 0.92
19 Ø39 - h35.8 1 640 512 12 23 18 1.33
25 Ø37 - h24.5 1 640 512 12 17 14 0.48
35 Ø40 - h28 1 640 512 12 12 10 0.34

型号 像素 测量光谱范围 温度范围
短波红外热像仪 384*288/512*384/640*480/
768*576/1280*1024		 0.8~2μm 600-3000℃
中波红外热像仪 640*480 3~5μm/4.8~5.2μm 200-700℃
用于火焰温度测量的
中波红外热像仪		 640*480/640*512 3.9μm/4.5μm 600-1600℃/1000-2000℃
制冷中波红外热像仪 640*512 3.7~4.8μm/1.5~5.2μm -10~1200℃（可扩展至2000℃）
长波红外热像仪 384*288/640*480/640*512 8~14μm -20~650℃
高温范围：350~1600℃
制冷长波红外热像仪 640*512 7.7~9.5μm -10~1200℃（可扩展至2000℃）
微距红外热像仪 384*288/640*512 8~14μm 常温档：-20~200℃
中温档：150~650℃

如果您需要我们的技术团队就产品选型或定制提供指导，请提供以下技术信息，这将有助于加快流程。

问题： 详情 单位 备注
你的应用场景是什么？     电力巡检，监测高温设备的运行状态，火灾预警等
需要的光谱响应范围？     短波/中波/长波红外
你要测量的温度范围是多少？   ℃ 例：-20~500℃
所需要的分辨率？     384*288/640*480/640*512/1280*1024等，具体分辨率见详情页面
所需要的热灵敏度(NETD)大小？   mK NETD表示仪器检测微小温度差异的能力，NETD<50mK表示可识别0.05℃的温差，适用于精密电子仪器检测
对于对焦功能的需求？     手动or自动，手动对焦适用于简易场景的固定距离测量；自动对焦适用于复杂场景的快速扫描
所测量物体的运动状态？     静止or运动,运动目标需要高帧频，避免图像出现拖影
镜头选配？     长焦，微距等镜头可选
选择建议     如果需要测量高温目标或对精度要求比较高，建议优先选择短波；中温目标或有抗干扰需求，则选择中波；如果是常温目标并需要全天候检测，则优先选择长波。
红外高温计和红外热像仪的区别？     红外高温计只能进行单点温度测量，通过检测物体表面某点的红外辐射能量，经算法转化为温度值，测量结果直接数字呈现；
红外热像仪则可以进行面温度测量，可生成被测物体表面的温度分布热图，扫描物体上各点的红外辐射能量，形成二维热像图，每个像素点对应一个温度值，测量结果由伪彩图或灰度图呈现，并叠加温度数据。
红外热像仪和红外相机的区别？     红外热像仪通过红外探测器接收物体发出的红外辐射，生成反应物体表面温度分布的热图像，能直观显示物体表面的温度分布情况，无法呈现物体的细节特征，只能看到物体的热轮廓；
红外相机分为被动红外相机和主动红外相机，输出的图像类似于普通相机拍摄的照片，以黑白或彩色图像的外观和红外特征，能呈现物体的大概形状，轮廓和一些细节信息。





我们在这里为您服务！





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)


Search Reset
Compare Model Drawings & Specs Availability Reference Price
(USD)
HJ01-LWIR-K23
像元数：384×288 ，像元间距：17μm ，波长范围：8～14μm ，热灵敏度（NETD）：≤50mK(@30℃) ，帧频：≤50Hz（可配置） ，测温精度：±2℃或 ±2%，测温范围：常温档：-20℃～200℃ ，中温档：150℃～800℃ ， 高温档：350℃～1600℃ （可扩展到 2500℃） 		4-6周 Request for quote
HJ01-LWIR-K26
像元数：640×480， 像元间距：17μm ，波长范围：8～14μm ，热灵敏度（NETD）：≤50mK(@30℃) ，帧频：≤50Hz（可配置），测温精度：±2℃或 ±2%， 测温范围：常温档：-20℃～200℃，中温档：150℃～800℃，高温档：350℃～1600℃ （可扩展到 2500℃） 		4-6周 Request for quote
HJ01-LWIR-K43
像元数：384×288， 像元间距：12μm ，波长范围：8～14μm ，热灵敏度（NETD）：≤50mK(@30℃) ，帧频：≤50Hz（可配置）， 测温精度：±2℃或 ±2%，测温范围：常温档：-20℃～200℃ ，中温档：150℃～650℃ 		4-6周 Request for quote
HJ01-LWIR-K46
像元数：640×512 ，像元间距：12μm ，波长范围：8～14μm ，热灵敏度（NETD）：≤50mK(@30℃) ，帧频：≤50Hz（可配置）， 测温精度：±2℃或 ±2%，测温范围：常温档：-20℃～200℃，中温档：150℃～650℃ 		4-6周 Request for quote
