宽带小型化射频光模块
产品概述 规格参数 相关产品 联系下单！
SIMTRUM提供的宽带小型化射频光模块产品是一款高性能、低成本的宽带光收发器，具有非常宽的动态范围，可提供高无杂散动态范围（SFDR），工作频率从500 kHz到6 GHz，是专门为光载射频应用所设计的。
该产品的工作波长为1.3或1.5 μm，带有平均自动功率控制功能，可在整个工作温度范围内实现最好的光功率稳定性。



特征

  • 小型化，全金属化外壳
  • 结构紧凑
  • 带宽高达6 GHz
  • 高无杂散动态范围
  • 频率响应良好



应用

  • 多点射频无限分配
  • WiMAX/ 4G LTE
  • GPS分布
  • 卫星地面站
  • 船上射频分配


机械尺寸 mm [inch]

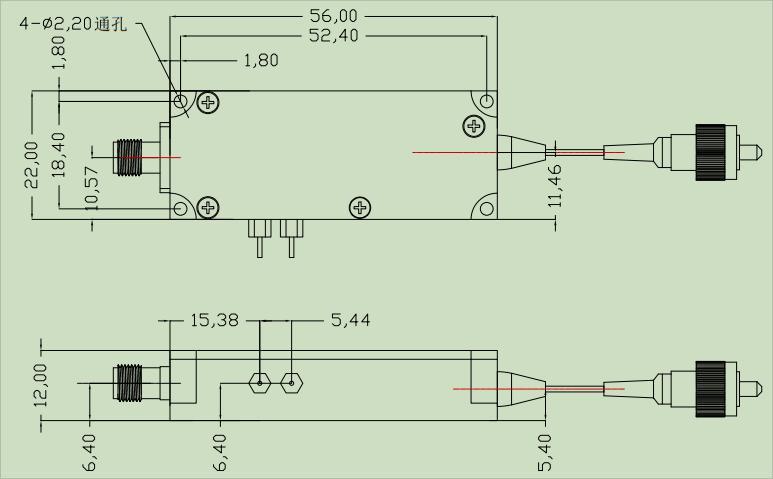

发射模块

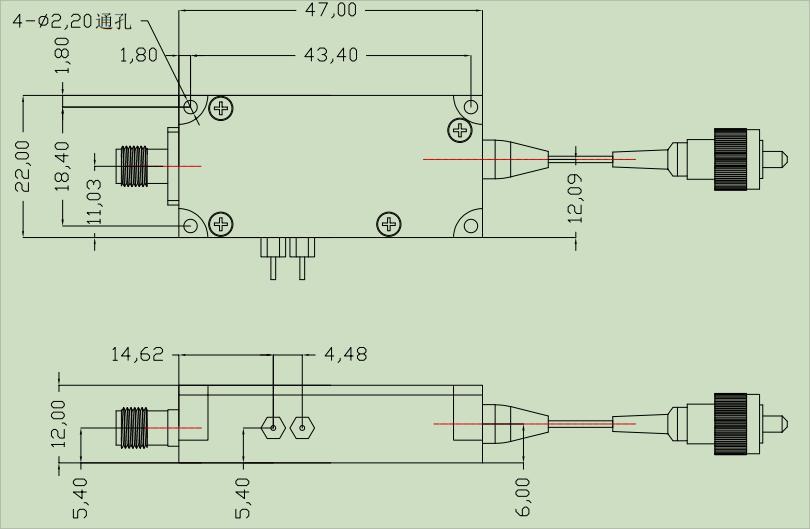

接收模块

产品规格参数

技术参数 最小值 典型值 最大值
产品型号 LL-HM01-OFC-BB
供电电压 6 V 12 V 15 V
供电电流   50 mA
输出光功率   3 mW
光发射波长   1310/1550 nm
光接收波长   800-1700 nm
高频截止频率（HFC）1   6000 MHz
低频截止频率（LFC）2   500 kHz
频率响应 500 kHz- 1.0 GHz   ±0.5 dB ±1 dB
10 MHz- 2.5 GHz   ±1.0 dB ±1.5 dB
50 MHz- 3.0 GHz   ±1.0 dB ±1.5 dB
400 MHz- 4.2 GHz   ±1.0 dB ±1.5 dB
500 kHz- 6.0 GHz   ±1.5 dB ±2 dB
输入输出阻抗   50 Ohms
无杂散动态范围（SFDR） 95 dB/Hz2/3 100 dB/Hz2/3
1 dB压缩点4 ≥+5 dBm
输入输出驻波比3、4、5
（500 kHz- 6.0 GHz）		   1.7：1 dB 2：1 dB
链路增益3、4、5 500 kHz- 1.0 GHz   -8 dB +15 dB
10 MHz- 2.5 GHz   -8 dB +15 dB
50 MHz- 3.0 GHz   -8 dB +15 dB
400 MHz- 4.2 GHz   -8 dB +15 dB
500 kHz- 6.0 GHz   -8 dB +15 dB
底噪5@ 1GHz   -134 dBm/Hz
三阶交调5、6@ 1GHz   30 dBm
全温增益变化7   ±2 dB
隔离度8 60 dB 80 dB
工作温度 -25~+65 ℃
存储温度 -40~+85 ℃
供电电压 +6 V +15 V
最大输入射频功率4     +15 dBm
最大接收光功率     +10 dBm
重量 45 g

1典型高频截止频率（HFC）为6000 MHz。如需更高HFC产品，请联系SIMTRUM。

2典型低频截止频率（LFC）为500 kHz。如需更低LFC产品，请联系SIMTRUM。

3测量和规定的光学损耗预算为0 dB，1米长SMF28光纤

4发射端不加放大器

5发射与接收端都加一级放大器

60 dBm总输出功率（双音测试）

7-25~＋65℃。如需其他工作温度范围，请联系SIMTRUM。

8适合整个频带，测量在1 GHz下



连接头类型

射频连接= SMA母头

光连接= FC/APC

电源接头= M2.5 穿芯电容



产品 波长 输出功率 重复频率 频率稳定度
1.5 μm标准化重频锁定光梳 1560±10 nm 100 mW 200 MHz 射频参考＜5E-13 @1s
全锁定光学频率梳 1560±10 nm 30-100 mW 50-250 MHz 射频参考＜1E-13 @1s
异步光学采样光源 1560±10 nm 50 mW 200 MHz 环内＜3E-13 @1s
飞秒脉冲光纤激光器
（515nm-2μm）		 515/780/1030/1040/
1050/1560/1970 nm		 60mW-10W 30 MHz-1 GHz /
便携式Fceo探测模块 1560±10 nm 信噪比:25-35 dB / /
宽带小型化射频光模块 1310/1550 nm 链路增益: 15 dB / /
高增益射频光模块 1310/1550 nm 链路增益: 55 dB / /

如果您需要我们的技术团队就产品选型或定制提供指导，请提供以下技术信息，这将有助于加快流程。
项目 细节 单位 备注
应用
光发射波长   nm
光接收波长   nm
输出光功率   mW
高频截止频率   MHz
低频截止频率   kHz
频率响应范围   / e.g. 500 kHz- 6.0 GHz
链路增益   dB



我们在这里为您服务！





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)


Search Reset
Compare Model Drawings & Specs Availability Reference Price
(USD)
LL-HM01-OFC-BB
光发射波长: 1310/1550 nm ，光接收波长: 800-1700 nm ，高频截止频率: 6000MHz (可定制) ，低频截止频率: 500kHz (可定制) ，频率响应: 500 kHz-6.0 GHz (可定制)， 链路增益: 高达15 dB 		4-6周 Request for quote
