多线连续多模式激光器 | 瑆创光学电子商店

Products / 激光/光源 /DPSS / 二极管激光器 /连续多波长激光器 /多通道合一单模/多模激光器 /
多通道合一单模/多模激光器
概述 多模激光器 单模激光器 联系下单！ 相关产品

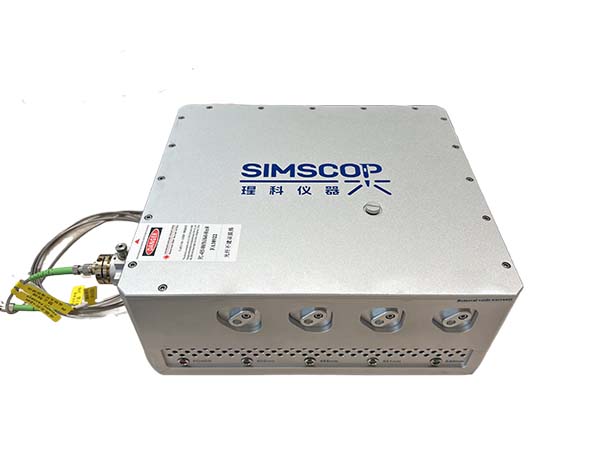

     我们的多通道合一激光器(四合一激光器)提供四种不同波长。分为S4L-PBGR-M多模(405/488/525/638nm）和S4L-PBYR-S单模(405/488/561/640nm)两种激光器。集成了激光二极管、激光腔、光纤耦合光学、激光电源和 LD 电流于一体。本激光器是为激光扫描共聚焦显微镜系统而设计。

产品核心特色

  • 多波长输出

     提供四种波长光源。适用于同时观察和分析多个标志物或样品的荧光信号的多种实验需求。

  • 高光谱品质

    该激光光谱宽度窄，光谱质量高，有利于减少光源杂散光的干扰，提供清晰的图像和准确的信号。

  • 高模式质量

    分为单模和多模光纤输出，有良好的模式质量和光束质量。适用于高分辨率成像，高精度测量其他需要高光束质量的应用。

  • 高功率稳定性

    高功率输出和优良的功率稳定性

  • 功率可调

     助于避免样品损坏或过度曝光，同时获得最佳的图像质量和信号强度。

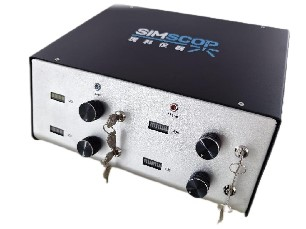

S4L-PBGR-M

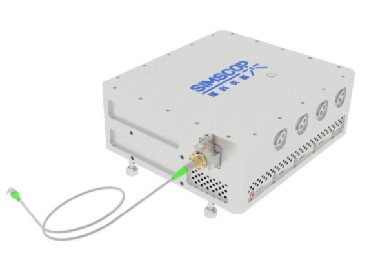

S4L-PBYR-S



多色荧光成像

  • 405nm激光通常用于激发紫外染料
  • 488nm 激光用于荧光素和绿色荧光蛋白
  • 525/561nm 激光用于黄色荧光蛋白和红色荧光染料
  • 640nm 激光用于荧光蛋白和红外染料

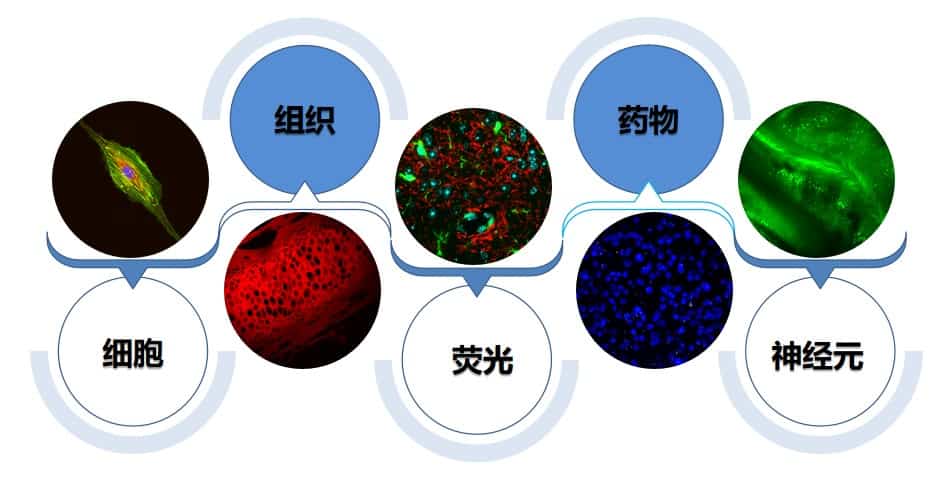

应用

  • 细胞成像和定位
  • 组织病理学分析
  • 荧光共表达研究
  • 药物筛选和评价
  • 神经元活动成像




产品规格和手册



多模激光器参数 S4L-PBGR-M S4L-M-客户定制
  波长 405/488/525/638nm 基于我们的标准激光配置，我们提供可定制其他波长选项，详情请看备注*
  光纤 SMA905
长度 1 米
纤芯400um
可按客户要求定制
  输出功率 ＞500mW
  功率稳定性(rms, over 4 hours) <2%
  激光功率调节精度 1%
  工作模式 连续输出，软件控制
  工作温度(℃) 10~35(℃)
  电源输入 ≥10A/~220V
  冷却方式 风冷
  预期寿命 (hours) 10000(Hours)
备注*：我们提供可定制的其他波长包括但不限于: 紫外线：375nm，可见光：445nm,473nm,515nm,525nm,532nm，633nm,660nm,685nm，近红外：785nm,808nm。如需这些选项之外的进一步定制，请联系我们以获得帮助

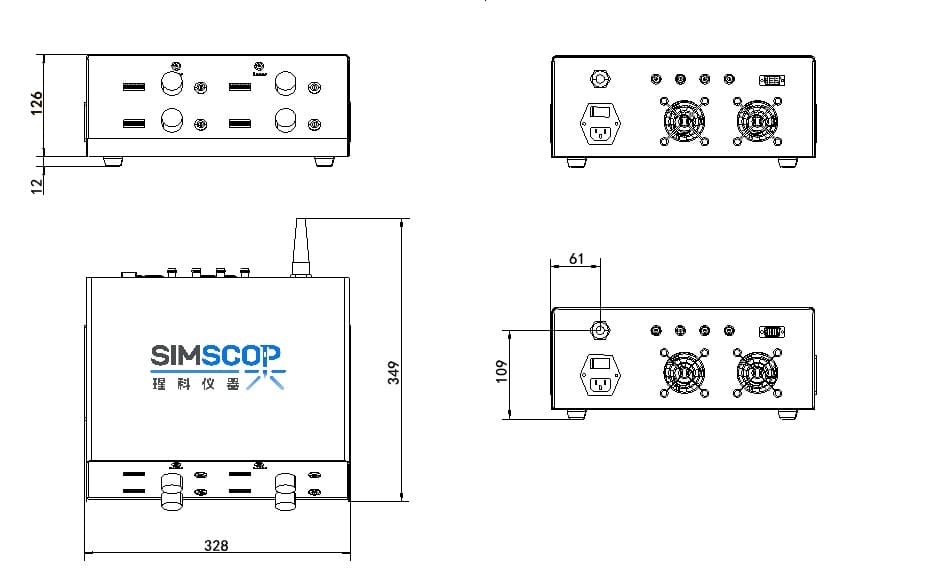

多模激光器尺寸

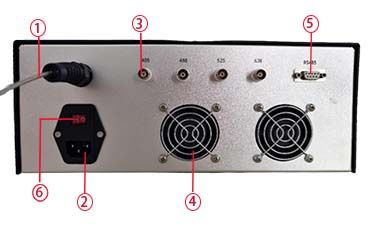

后面板序号 名称 功能
1 光纤 激光传输光纤，传输激光功率
2 100-240VAC  交流信号输入
3 SIGNAL IN 信号输入（BNC连接线）
针脚定义：内芯接信号正，外层接信号负
4 风扇 为电源内部散热
5 485通讯协议 通过协议控制激光器出光
6 开关 控制电源的开与关

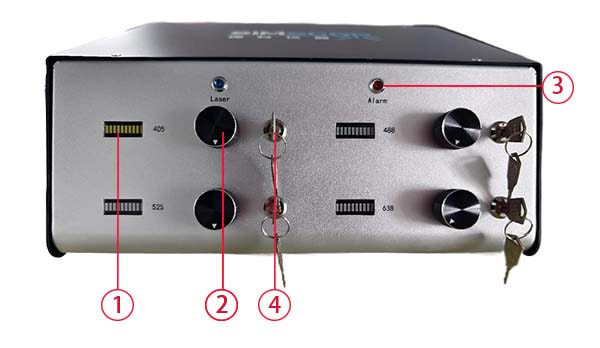

前面板序号 名称 功能
1 显示屏 显示当前电流
2 电位器 旋转调节电流大小，顺时针电流增大，逆时针电流减小
3 状态显示灯 电源开启，蓝色指示灯“Laser”亮，激光器工作；
激光器因故不能进行正常工作，红色报警指示灯“Alarm”亮。
4 钥匙开关 控制激光器出光，钥匙旋至“ON”，调节电位器激光器出光；钥匙旋至“OFF”，激光器停止出光






产品规格和手册



单模激光器参数 S4L-PBYR-S S4L-S-客户定制
  波长 405/488/561/640nm 基于我们的标准激光配置，我们提供可定制的其他波长选项。详情请看备注*
  光纤 FC/APC
长度 1 米
芯径 4-6 微米
可按客户要求定制
  输出功率 ＞20mW
  功率稳定性(rms, over 4 hours) <1%
  激光噪声 ＜4%
  光谱线宽 ＜3nm
  激光功率调节精度 多波长 AOTF 调节功率0.1%  无AOTF：0.5mW
  工作模式 连续输出, TTL调制, 模拟调制可选
上位机控制（注：标款561nm需手动调节，不支持上位机控制；升级版新增电动衰减模块，支持上位机控制）
  工作温度(℃) 10~35(℃)
  电源输入 100~240VAC
  冷却方式 风冷
  预期寿命 (hours) 10000(Hours)



备注*：我们提供可定制的其他波长包括但不限于: 紫外线：375nm，可见光：445nm,473nm,515nm,525nm,532nm，633nm,660nm,685nm，近红外：785nm,808nm。如需这些选项之外的进一步定制，请联系我们以获得帮助

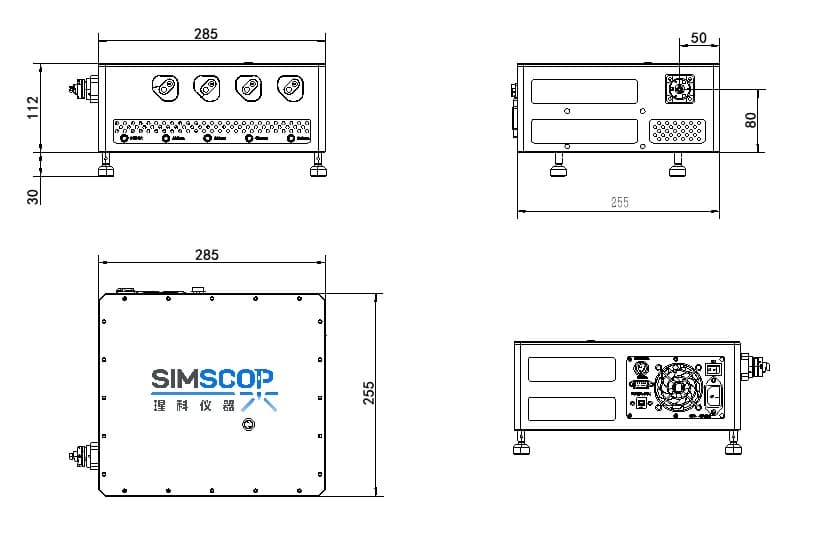

单模激光器尺寸

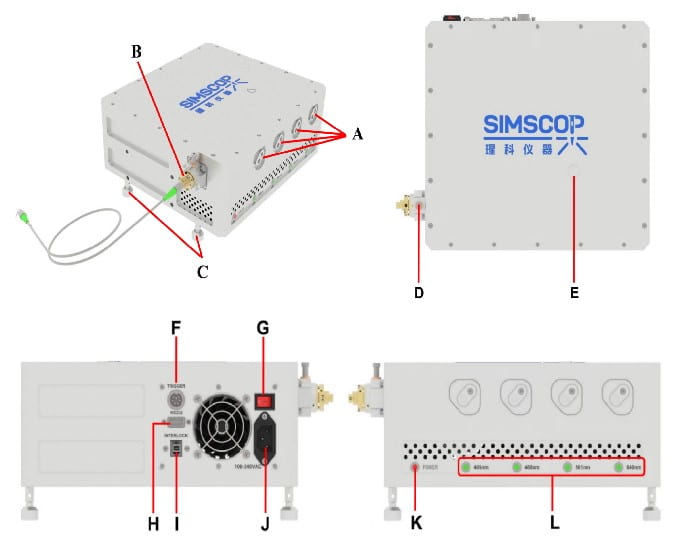

序号 名称 功能
A 维护端盖 通过这个端盖用户可以对光学元件进行维护。同时它可以防止激光向腔外辐射。
B 输出口 组合的激光束集中在这个孔径，传输到光纤耦合系统，通过光纤输出。
C 地脚 出厂时随机附带4个地脚，用于安装在激光器地板四角（未安装在机器上）起到支撑的作用，旋转支柱可调整激光器的水平度。
D 衰减器1 转动衰减器调节激光的输出功率。 出厂时衰减器默认调节至输出功率最大的位置。此时顺时针调节衰减器，可衰减输出功率至0。当逆时针调节衰减器至最大功率后，再继续微调衰减器至多1-2圈后，输出功率不会再改变。此时请勿再继续调节衰减器。
E 衰减器2 用于调节 561nm 激光功率。调节衰减器2前将其外部的端盖旋开。可用附带的扳手转动衰减器2来调节绿光的功率。调节方法与衰减器1相同。出厂时衰减器2置于输出功率最大的位置。
F 外部信号接口 使用时需要连接调制线，仅当作开关线使用，调制线尾部有五根线       以405nm激光为例，白线和黑线(GND)连接时，405nm激光闭光，白线和黑线(GND)断开时，405nm激光恢复正常工作。
G 激光器开关 激光器开关置于“O”为关闭状态。
H RS232接口 需要一个 RS232 数据线将激光器系统连接到计算机上，通过软件来改变激光器参数。RS232 接口定义：DB9-2 脚：接收；DB9-3 脚：发送；DB9-5 脚：GND
I 安全锁“interlock” 拔出RJ11插头，或断开插头上的短接线，激光系统将停止工作。此时必须重新插上插头，或恢复短接线，关闭激光器开关再重启激光器开关，通过软件打开激光。
J 电源插口 按激光器后面板上的标识为其提供电压(100-240VAC)。
K Power指示灯 打开激光器开关时，红色“Power”灯亮起。
L Laser 指示灯 软件打开激光时，其对应的绿色指示灯亮起。




我们在这里为您服务！





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)

参数

转盘

Basic

转盘

 Advance
图像帧速率 100fps@2048x2048 100fps@2048x2048
分辨率 ~230 nm  ~230 nm
图像深度 <200µm <200µm
激光数量  4 4
波长选择

405/445/470/520/

528/555/640(nm)

405/445/470/520/

528/555/640(nm)
探测器 sCMOS 相机 双sCMOS摄像头（单sCMOS可选）
显微镜

倒置或直立

倒置或直立
样品载物台 XYZ 电动载物台 XYZ 电动载物台
电子系统 电动过滤器 电动过滤器
图像对比度 高 高
升级选项 无 升级至 SPIN Disk SIM 100nm 分辨率
定制选项 是 是
应用 活细胞/组织的动态荧光成像，斑马鱼、线虫等小动物的显微观察 活细胞/组织的动态荧光成像，斑马鱼、线虫等小动物的显微活体观察，以及多通道荧光细胞器的活体观察。











Search Reset
Compare Model Drawings & Specs Availability Reference Price
(USD)
S4L-PBYR-S
多通道合一单模激光器，波长 405/488/561/640nm，光纤 FC/APC，长度 1 米，芯径 4-6 微米， 输出功率＞20mW 		6-8weeks Request for quote
S4L-S-客户定制
多通道合一单模激光器，基于我们的标准激光配置，我们提供可定制的其他波长包括但不限于: 紫外线：375nm，可见光：445nm,473nm,515nm,525nm,532nm，633nm,660nm,685nm，近红外：785nm,808nm。如需这些选项之外的进一步定制，请联系我们以获得帮助 		6-8weeks Request for quote
S4L-PBGR-M
多通道合一多模激光器，波长405/488/525/638nm，光纤SMA905，长度 1 米，纤芯400um， 输出功率 ＞500mW 		6-8weeks Request for quote
S4L-M-客户定制
多通道合一多模激光器，基于我们的标准激光配置，我们提供可定制的其他波长包括但不限于: 紫外线：375nm，可见光445nm,473nm,515nm,525nm,532nm，633nm,660nm,685nm，近红外：785nm,808nm。如需这些选项之外的进一步定制，请联系我们以获得帮助 		6-8weeks Request for quote

S4L-M-客户定制 - Parameter

S4L-PBGR-M - Parameter

S4L-S-客户定制 - Parameter

S4L-PBYR-S - Parameter

S4L-M-客户定制 - Download

S4L-PBGR-M - Download

S4L-S-客户定制 - Download

S4L-PBYR-S - Download
