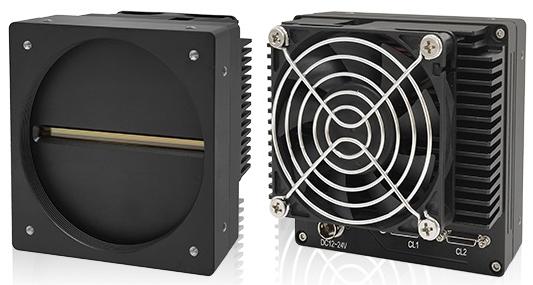

16K多线扫描相机，5μm × 5μm像素尺寸

这些16K多线扫描相机具有16K分辨率和5μm x 5μm像素尺寸。我们的产品已应用于印刷电路板检测，平板显示器检测，锂电池和太阳能电池板检测，半导体检测，食品和药品检测。

产品特征

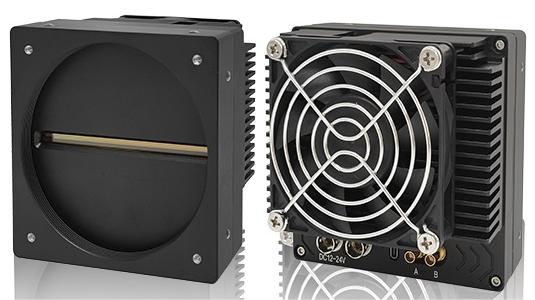

STR16KCL-51KT / STR16KCL-51KT4	STR16KCXP10-40KC / STR16KCXP10-70KC
-全局快门CMOS -灵敏度高，噪音低 -摄像头链路接口 -丰富的曝光控制模式（外部触发，自由运行） -Binning/LUT/FFC/自动白平衡 -空间校正/视差校正 -扫描方向可配置 -实时温度监测	-全局快门CMOS -灵敏度高，噪音低 -CoaXPress10接口 -丰富的曝光控制模式（外部触发，自由运行） -Binning/LUT/FFC/自动白平衡 -空间校正/视差校正 -扫描方向可配置 -实时温度监测

应用

STR16KCL-51KT / STR16KCL-51KT4

-印刷电路板检查

-平板显示检测

-锂电池/太阳能电池板检测

-半导体检验

-食品和药品检验

STR16KCXP10-40KC / STR16KCXP10-70KC

-印刷电路板检查

-半导体检验

-印刷和包装检查

-食品和药品检验

-钢板和腹板检验

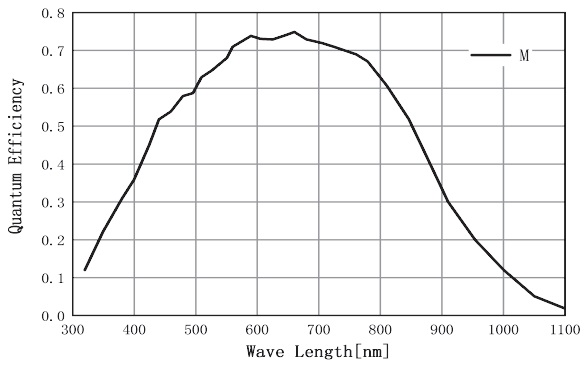

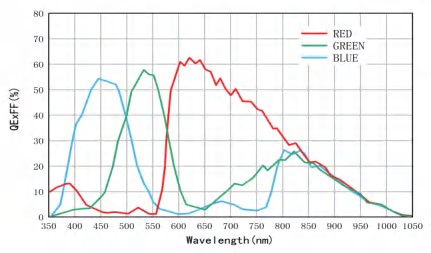

光谱响应

STR16KCL-51KT / STR16KCL-51KT4

STR16KCXP10-40KC / STR16KCXP10-70KC

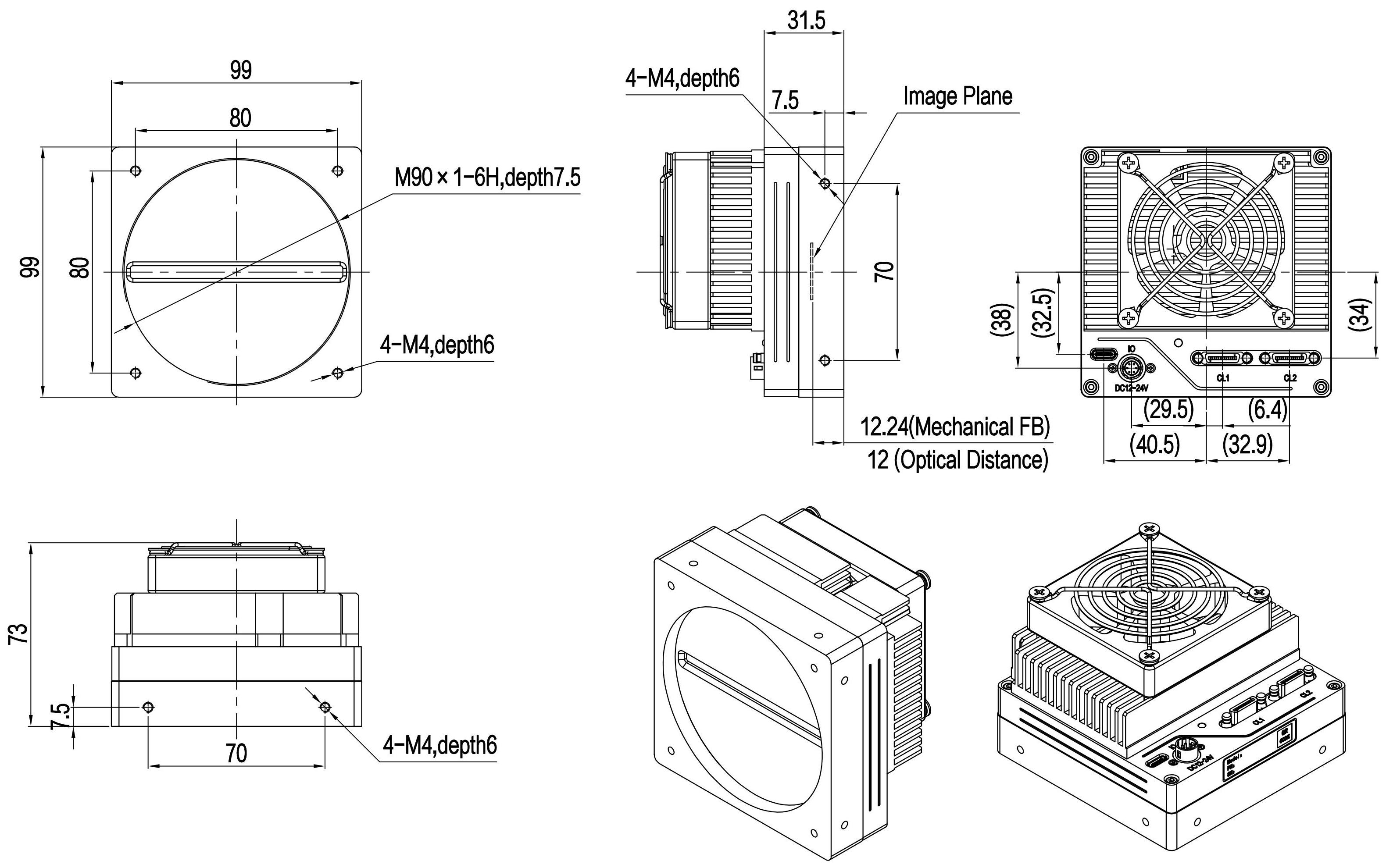

图纸

STR16KCL-51KT / STR16KCL-51KT4

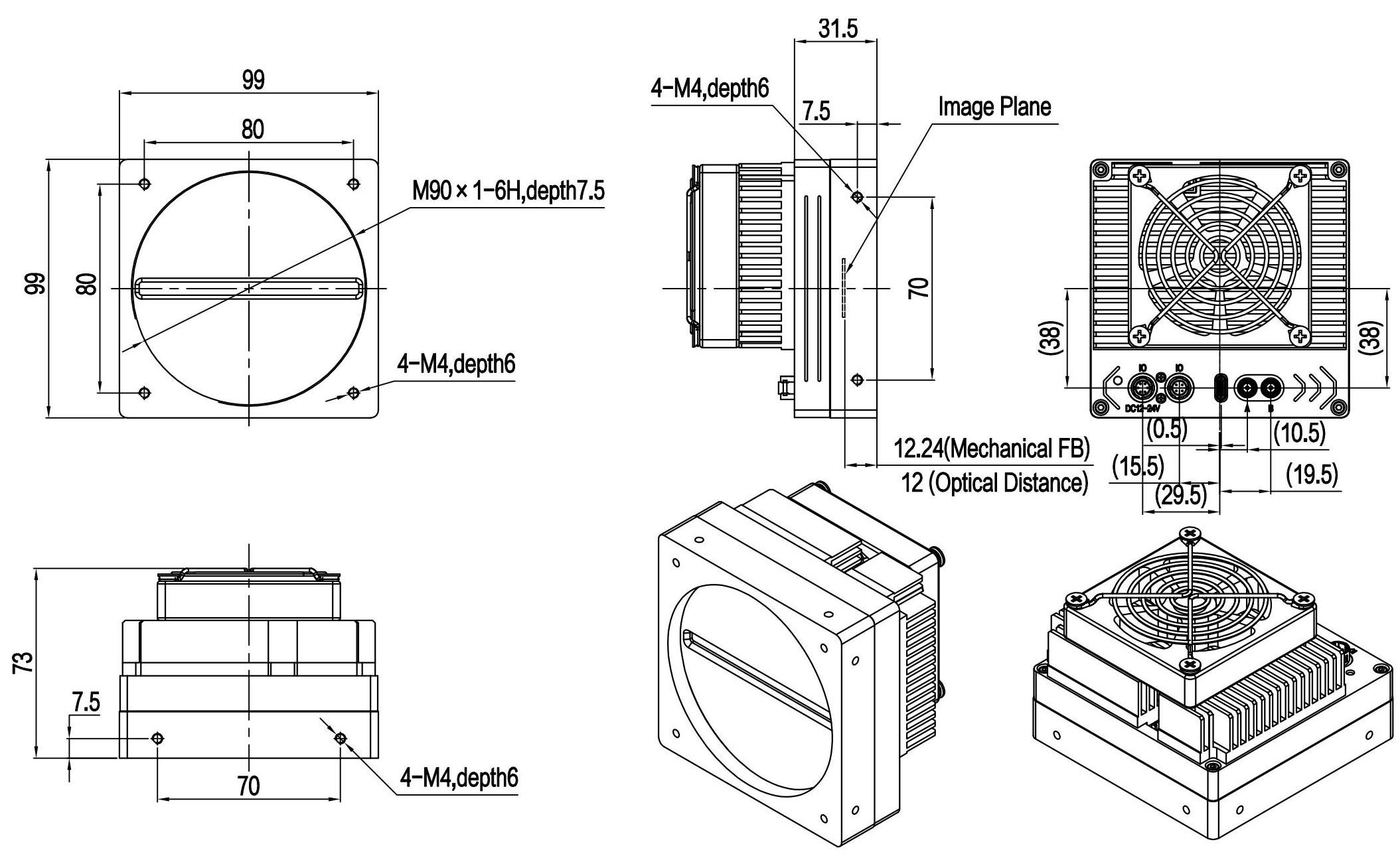

STR16KCXP10-40KC / STR16KCXP10-70KC

16K多线扫描相机，3.5μm x 3.5μm像素尺寸

这些16K多线扫描相机具有16K分辨率和3.5μm x 3.5μm像素尺寸。我们的产品已应用于板材和卷材检测，铁路和交通应用，锂电池和太阳能电池板检测，食品和药品检测等分拣和外观检测。

产品特征

应用

-全局快门CMOS

-灵敏度高，噪音低

-空间校正/视差校正

-扫描方向可配置

-实时温度监测

-丰富的曝光控制模式（外部触发，自由运行）

-Binning/LUT/FFC/自动白平衡

-CoaXPress10接口

-钢板和腹板检验

-铁路和交通应用

-锂电池/太阳能电池板检测

-食品和药品检验

-其他分类和外观检查

f7a8bd21b8b75a2bb7aec3cfa277b0ca_STU16KCXP10_100KT02.jpg 542a5576a87a82a84faf966f78f9e4c8_STU16KCXP10_100KT01.jpg

STU16KCXP10-100KT

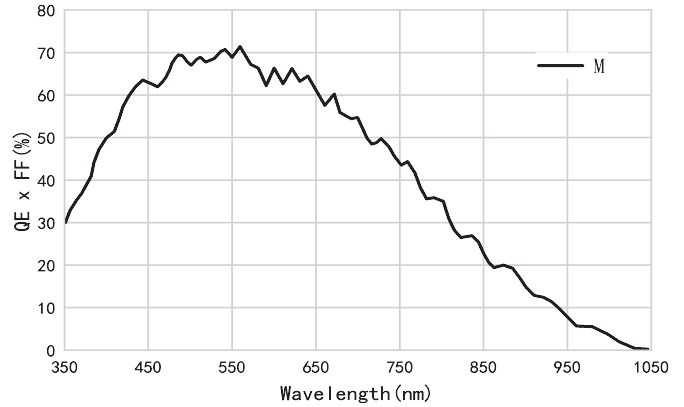

光谱响应

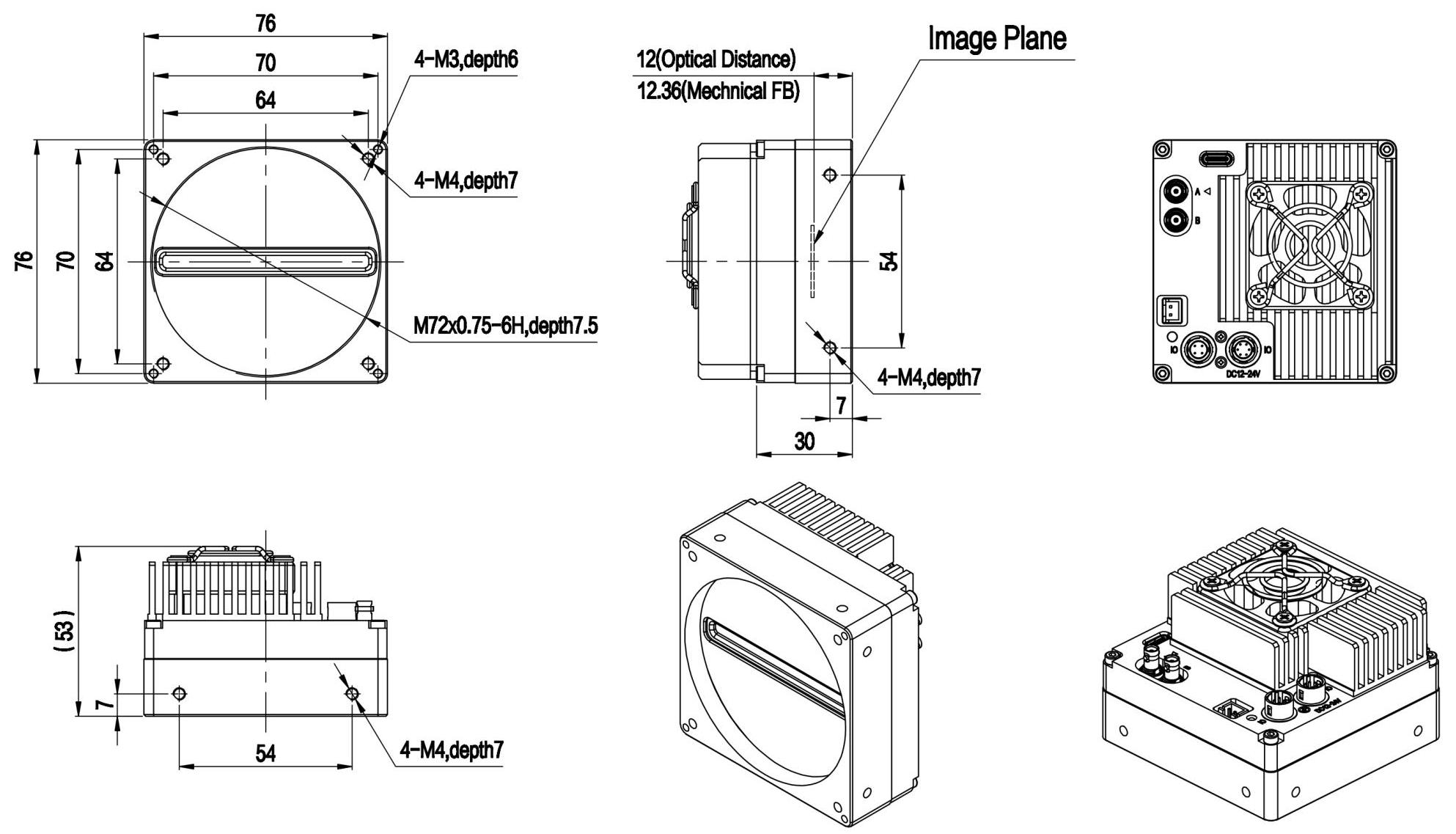

图纸


产品规格

型号	STR16KCL-51KT	STU16KCXP10-100KT	STR16KCXP10-70KC	STR16KCL-51KT4	STR16KCXP10-40KC
图像
传感器	全局快门CMOS
图像模式	Mono	Mono	Color	Mono	Color
光学尺寸	81.92 mm	57.34 mm	81.92 mm	81.92 mm	81.92 mm
分辨率	16384*2	16384*2	16384*3	16384* 4	16384*6
像素大小	5μm * 5μm	3.5μm * 3.5μm	5μm*5μm	5μm * 5μm	5μm * 5μm
最大线路速率	51.0kHz@8bit ,40.8kHz@10bit	100kHz@8bit，95.7kHz@10bit， 79.7kHz@12bit	ROI OFF:39.9kHz@8bit, 31.9kHz@10bit, ROI ON:68.4kHz@8/10bit	51.0kHz@8bit ,40.8kHz@10bit	39.8kHz@8bit, 31.9kHz@10bit
位深	8/10bit	8/10/12 bit	RGB/BGR@8/10bit	8/10bit	RGB/BGR@8/10bit
动态范围	≥64.8 dB	单线模式:63.0dB, 双线平均模式:65.3dB	≥62.8 dB	≥64.8 dB	≥64.8 dB
数据速率	830 MB/s	1959 MB/s	1900 MB/s	830 MB/s	1900 MB/s
触发模式	Free-run/external pulse/external PWM	Line trigger/frame frigger		Free-run/external pulse/external PWM	Line trigger/frame frigger
曝光控制	External PWM/Program
曝光时间	3μs-63997μs(Step:0.0125μs)	3.013μs-63997μs(Step:0.012μs)	3μs-63997μs(Step:0.0125μs)	3μs-63997μs(Step:0.0125μs)	3μs-63997us(Step:0.0125μs)
模拟增益	1/2x	/	1/2x	1/2x	1/2/4/8x
数字增益	0.01-8.00x	0.1-8.00x	0.1-8x	0.01-8.00x	0.01-8.00x
数据接口	Camera Link	CoaXPress10	CoaXPress10	Camera Link	CoaXPress10
镜头接口	M90 * 1	M72 * 0.75	M90 * 1	M90 * 1	M90* 1
电源接口	Hirose HR10A-7R-6PB(Male)
电源	DC12-24V±10% 2A	DC12-24V(±10%)2A	DC12-24V(±10%) 2.0A	DC12-24V±10% 2A	DC12-24V(±10%)2A
功耗	12.0 W	15.0 W	14.6 W	12.7 W	16.0 W
尺寸 (WHD)(mm)	99.0x 99.0 x 73.0	76.0x 76.0 x 53.0	99.0x 99.0 x 73.0	99.0x 99.0 x 73.0	990x99.0x73.0
工作温度	0-55℃	0-65℃	0-55℃	0-55℃	0-55℃
储存温度	-20-75℃

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

	Availability	Reference Price (USD)
STR16KCL-51KT 16K Multi-Line Scan Camera, Sensor Global Shutter CMOS, Image Mode Mono, Optical Size 81.92MM, Resolution 163842, Pixel Size 5μm 5μm, Max Line Rate, 51.0kHz@8Bit, 40.8kHz@10Bit, Bit Depth 8/10Bit, Dynamic Range ≥64.8 dB, Data Rate 830 MB/s	6-8 weeks	Request for quote
STU16KCXP10-100KT 16K Multi-Line Scan Camera, Sensor Global Shutter CMOS, Image Mode Mono, Optical Size 57.34MM, Resolution 163842, Pixel Size 3.5μm 3.5μm, Max Line Rate 100kHz@8Bit，95.7kHz@10Bit，79.7kHz@12Bit, Bit Depth 8/10/12 Bit, Dynamic Range Single Line Mode 63.0dB, Double Line Average Mode 65.3dB	6-8 weeks	Request for quote
STR16KCXP10-70KC Sensor Global Shutter CMOS, Image Mode Color, Optical Size 81.92MM, Resolution 163843, Pixel Size 5μm5μm, Max Line Rate ROI OFF 39.9kHz@8Bit, 31.9kHz@10Bit, ROI ON 68.4kHz@8/10Bit, Bit Depth RGB/BGR@8/10Bit, Dynamic Range ≥62.8 dB, Data Rate 1900 MB/s	6-8 weeks	Request for quote
STR16KCL-51KT4 16K Multi-Line Scan Camera, Sensor Global Shutter CMOS, Image Mode Mono, Optical Size 81.92MM, Resolution 16384* 4, Pixel Size 5μm * 5μm, Max Line Rate 51.0kHz@8Bit, 40.8kHz@10Bit, Bit Depth 8/10Bit, Dynamic Range ≥64.8 dB, Data Rate 830 MB/s	6-8 weeks	Request for quote
STR16KCXP10-40KC 16K Multi-Line Scan Camera, Sensor Global Shutter CMOS, Image Mode Color, Optical Size 81.92MM, Resolution 163846, Pixel Size 5μm 5μm, Max Line Rate 39.8kHz@8Bit, 31.9kHz@10Bit, Bit Depth RGB/BGR@8/10bit, Dynamic Range ≥64.8 dB, Data Rate 1900 MB/s	6-8 weeks	Request for quote
