8K 多线扫描摄像机

7μm x 7μm 5μm x 5μm 规格参数 Order Now!

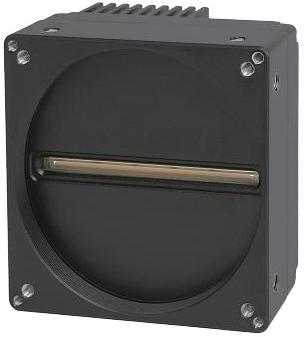

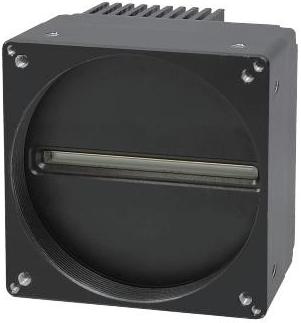

8K多线扫描相机，7μm × 7μm像素尺寸

8K多线扫描相机具有8K分辨率，7μm x 7μm像素尺寸，产品已应用于板材和卷筒纸、铁路和交通、食品和医药以及其他分类和外观检测。

产品特征

STU8KCL-100KT	STU8KCXP10-200KT / STU8KCXP10-66KC
-全局快门CMOS -装箱/附近地区/ FFC -灵敏度高，噪音低 -空间校正/视差校正 -扫描方向可配置 -实时温度监测 -数字增益/失调控制 -摄像头链路接口	-全局快门CMOS -灵敏度高，噪音低 -空间校正/视差校正 -扫描方向可配置 -实时温度监测 -丰富的曝光控制模式（外部触发，自由运行） -Binning/LUT/FFC/自动白平衡 -CoaXPress10 nterface

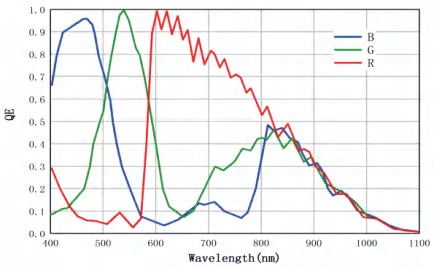

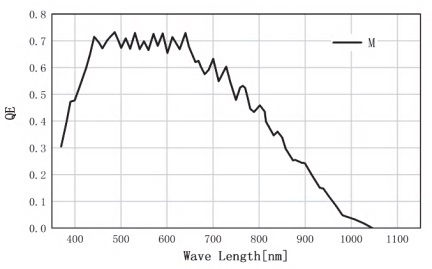

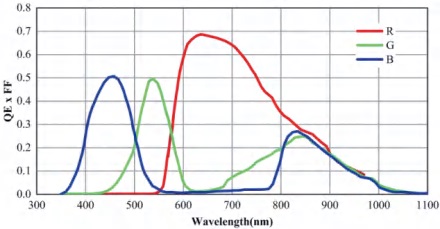

光谱响应

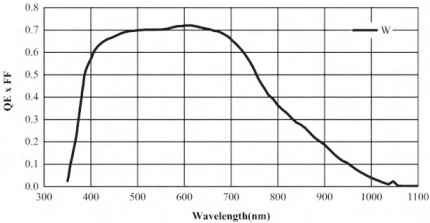

STU8KCL-100KT / STU8KCXP10-200KT

STU8KCXP10-66KC

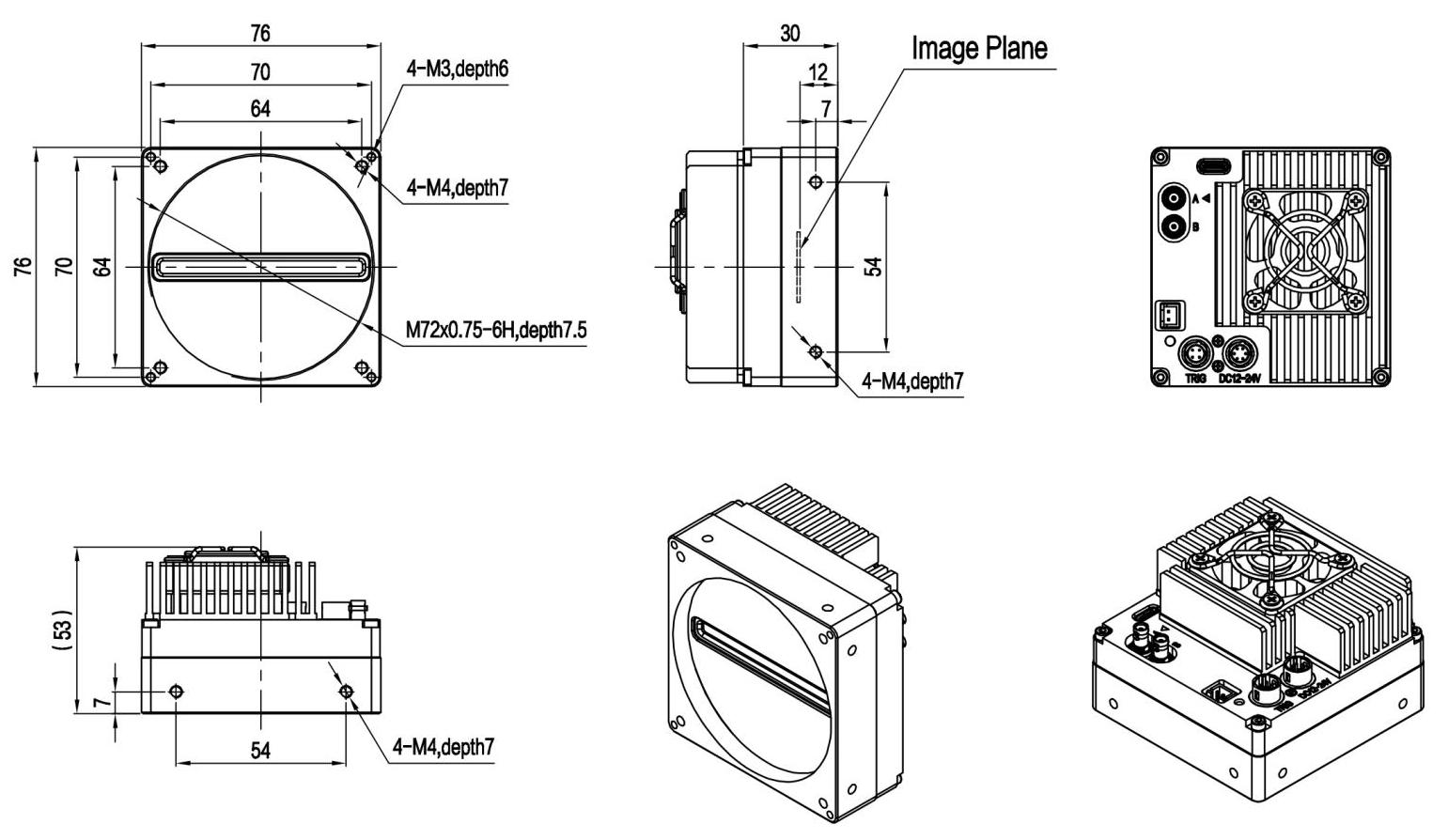

图纸

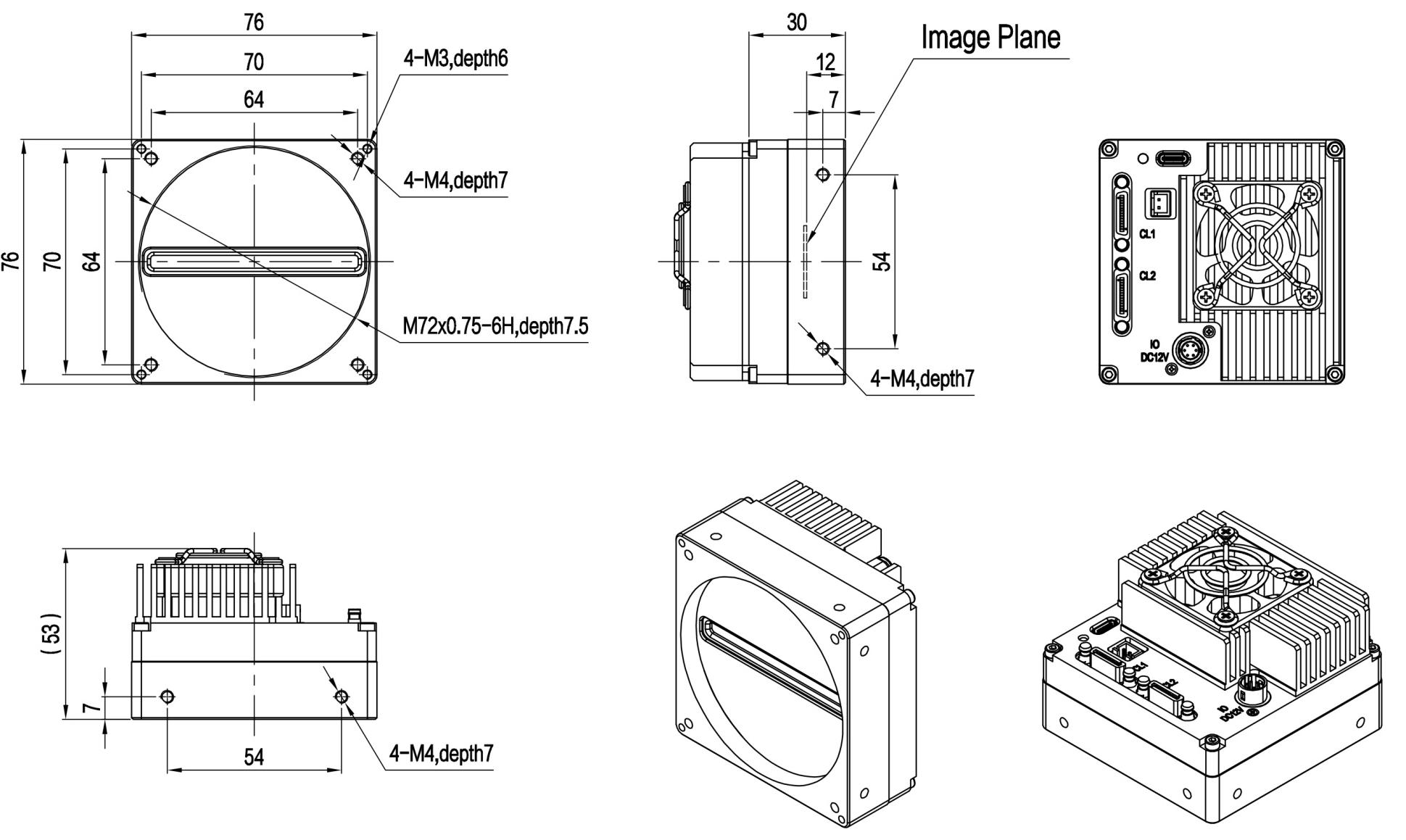

STU8KCL-100KT

STU8KCXP10-66KC / STU8KCXP10-200KT

8K多线扫描相机，5μm × 5μm像素尺寸

这些8K多线扫描相机具有8K分辨率和5μm x 5μm像素尺寸。产品广泛应用于板材、卷材、交通、锂电池、太阳能电池板等行业检测。

产品特征

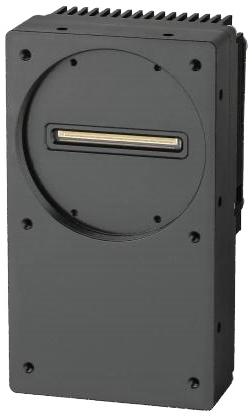

STL8KCL-30KF	STL8KCL-50KX
-ROI/FFC -全局快门CMOS -灵敏度高，噪音低 -摄像头链路接口 -双向扫描技术 -空间校正/视差校正 -模拟增益/数字增益/失调控制	-全局快门CMOS -ROI/FFC/LUT -支持2/3/4灯曝光 -扫描方向可配置 -灵敏度高（4线/灯） -丰富的曝光控制模式（外部触发，自由运行） -简化应用系统结构

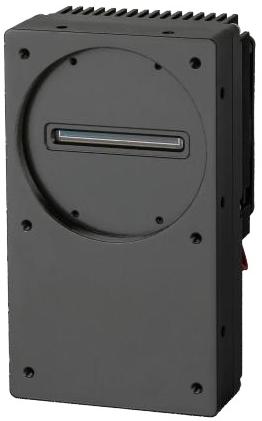

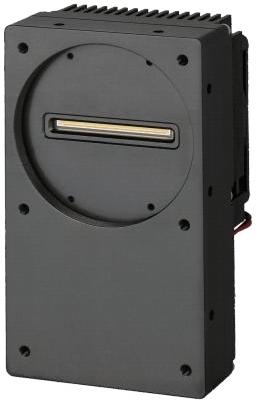

STL8KCL-100KT	STL8KCXP-43KC
-全局快门CMOS -灵敏度高，噪音低 -摄像头链路接口 -最多8线集成 -丰富的曝光控制模式（外部触发，自由运行） -FFC/LUT/ROI	-全局快门CMOS -三线性彩色TDI传感器 -灵敏度高，噪音低 -CoaXPress接口 -伽马表 -自动白平衡/FFC/ROI -空间校正/视差校正

Application

STL8KCL-100KT / STL8KCL-50KX

-锂电池/太阳能电池板检测

-半导体检验

-印刷和包装检查

-钢板及腹板检验（仅限STL8KCL-100KT）

-平板显示检测（仅限STL8KCL-50KX）

STL8KCL-30KF / STL8KCXP-43KC

-印刷电路板检查

-半导体检验

-印刷和包装检查

-食品和药品检验

-钢板和腹板检验

光谱响应

STL8KCL-30KF / STL8KCXP-43KC

STL8KCL-100KT / STL8KCL-50KX

图纸

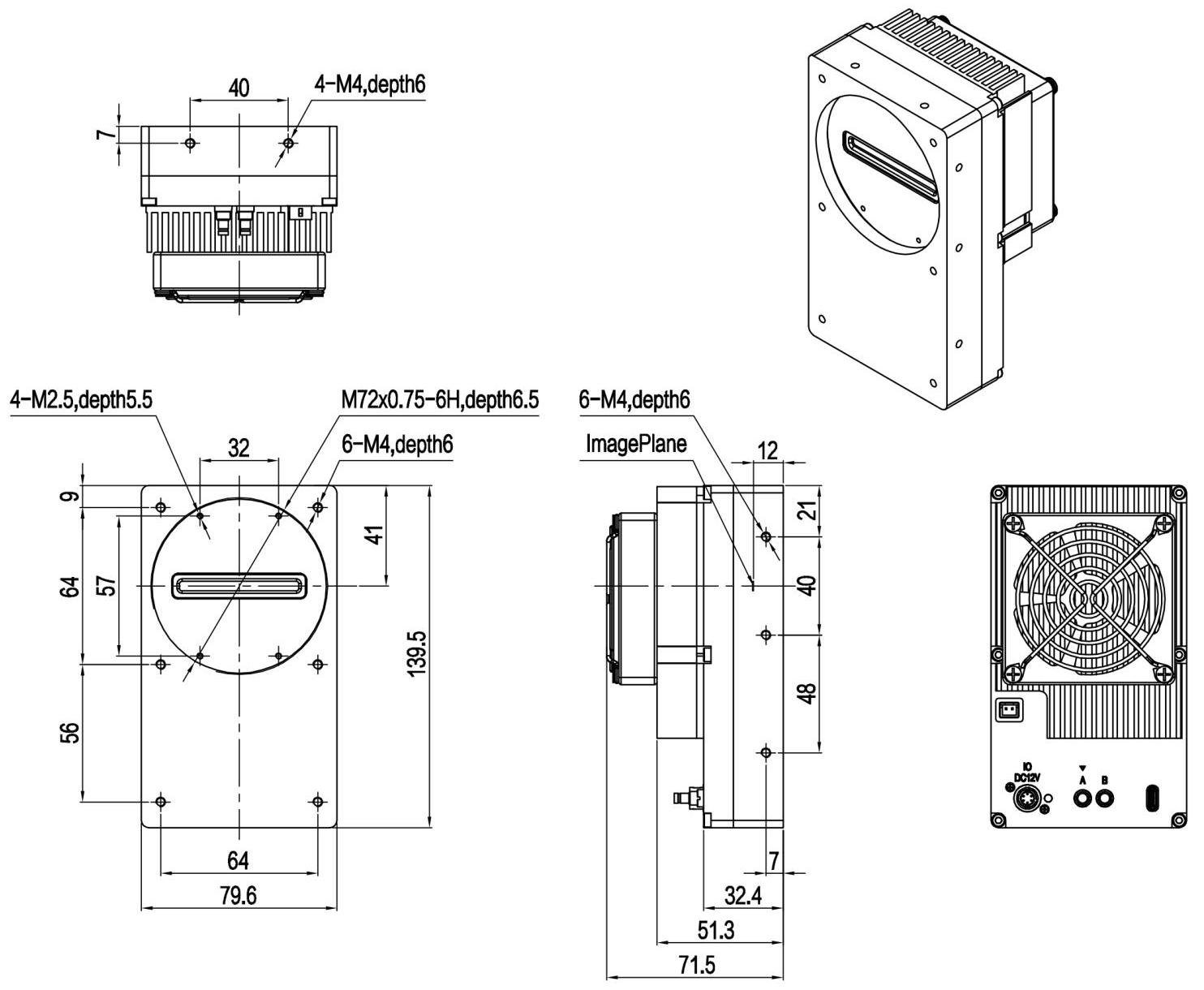

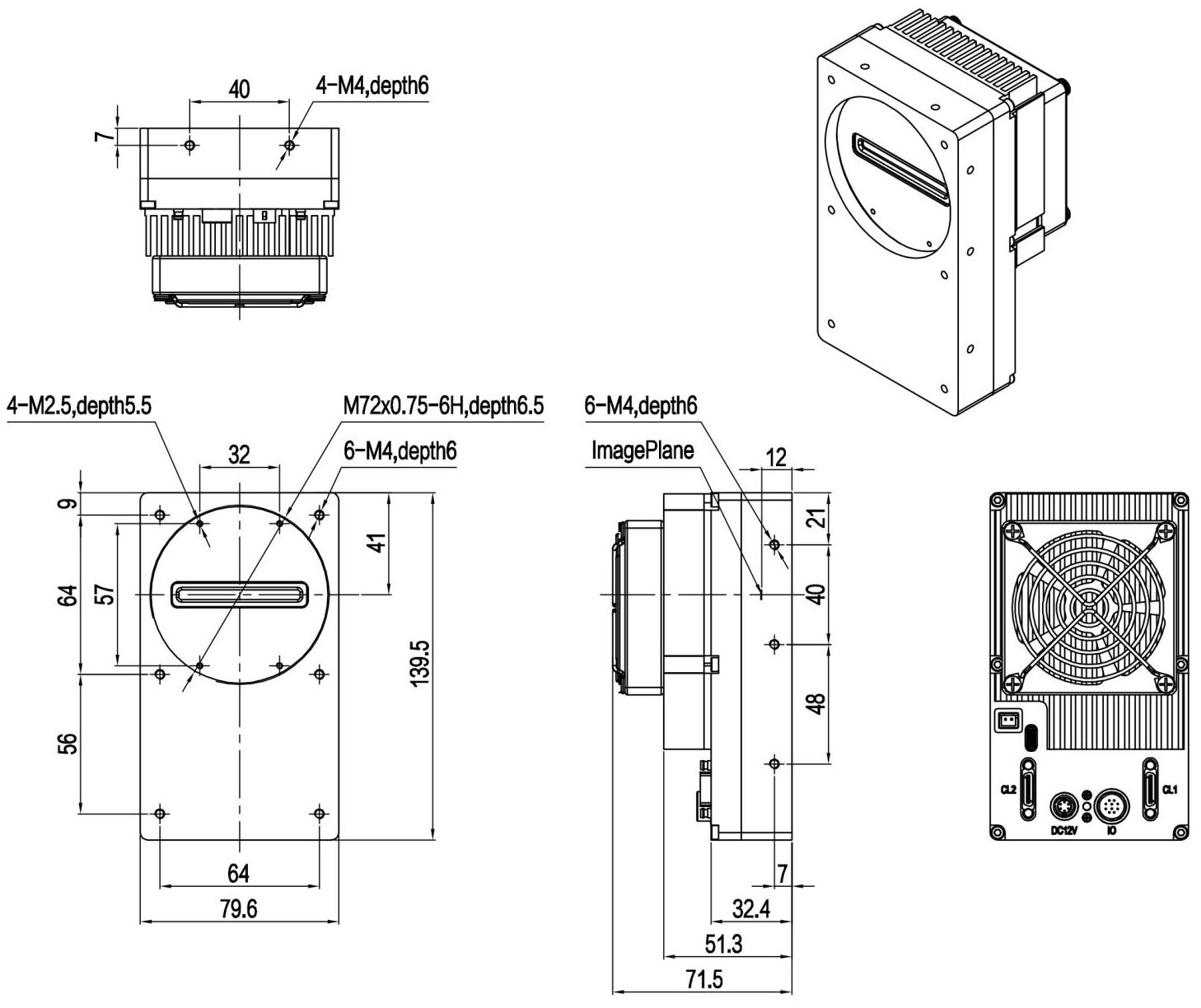

STL8KCL-50KX	STL8KCXP-43KC

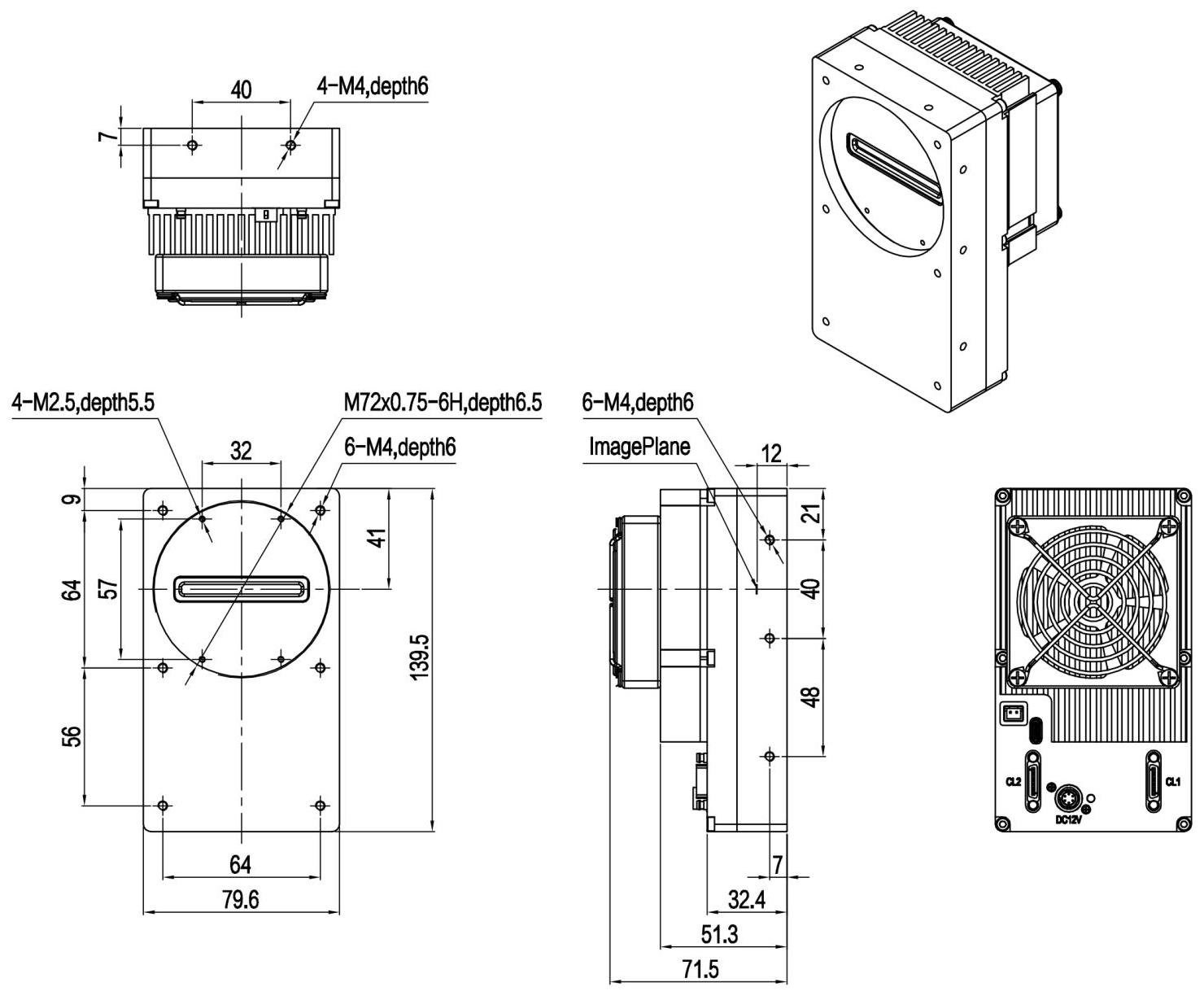

STL8KCL-30KF / STL8KCL-100KT

产品规格及说明书

产品简介链接：

型号	STU8KCL-100KT	STU8KCXP10-200KT	STU8KCXP10-66KC	STL8KCL-100KT	STL8KCXP-43KC	STL8KCL-50KX	STL8KCL-30KF
图像
传感器	全局快门CMOS
图像模式	Mono	Mono	Color	Mono	Color	Mono	Color
光学尺寸	57.34 mm	57.34 mm	57.34 mm	41.60 mm	41.60 mm	41.60 mm	41.60 mm
分辨率	8192* 2	8192* 2	8192 * 3	8320 * 8	8320 * 12	8320 * 16	8320 * 16（4 rows per RGBC）
像素大小	7μm *7μm	7μm *7μm	7μm * 7μm	5μm * 5μm	5μm * 5μm	5μm * 5μm	5μm * 5μm
最大线路速率	100kHz@10Tap，71.4kHz@8Tap，40.8kHz@4Tap，20.4kHz@2Tap	197kHz@8bit，191kHz@10bit，159kHz@12bit	66.7kHz@8bit, 63.8kHz@10bit, 53.1kHz@12bit	100kHz@4Line TDI ,60kHz@8Line TDI	43kHz@8bit, 39kHz@10bit	50kHz@2Lamps，33kHz@3Lamps，25kHz@4Lamps	34kHz / 43kHz ROI
位深	8/10/12 bit	8/10/12 bit	8/10/12 bit	8/10/12 bit	8/10 bit	8/10 bit	8/10 bit
动态范围	≥64.7 dB	单线模式:63dB 双线平均模式:65.3dB	≥63.0 dB	≥54 dB	≥52 dB	≥52 dB	≥58 dB
数据速率	850 MB/s	1953 MB/s	1957 MB/s	850 MB/s	1216.8 MB/s	840 MB/s	830 MB/s
触发模式	自由运行/外部脉冲/外部PWM	线触发/帧触发		自由运行/外部脉冲/外部PWM
曝光控制	程序/脉冲宽度
曝光时间	3.013μs - 63997μs（Step：0.012μs）	3.013μs-63997us(Step:0.012us)	3.013μs-63997μs(Step:0.012μs)	3μs - 63997μs（step：1μs）	1μs - 797μs（step：0.1μs）	1μs - 63997μs（step：1μs）	1μs - 63997μs（step：1μs）
模拟增益	/	/	/	1/2/4x	1/2/4x	1/2/4x	1/2/4x
数字增益	0.01-8.00x	0.01-8.00x	0.01-8.00x	1-8x	0.1-8.0x	1-8x	1-8x
数据接口	Camera Link	CoaXPress10	CoaXPress10	Camera link	Coaxpress	Camera link	Camera link
镜头接口	M72 * 0.75			M72 * 0.75 / F Mount
电源接口	Hirose HR10A-7R-6PB(Male)
电源	DC12V±10% 1.5A	DC12-24V(±10%)2A	DC12-24V(±10%) 2A	DC12V±10% 2.5A	DC12V±10% 3A	DC12V±10% 3A	DC12V±10% 3A
功耗	11.1 W	15.0 W	15.0 W	18.0 W	21.0 W	21.0 W	21.0 W
尺寸 (WHD)(mm)	76x76x53	76x76x53	76x76x53	79.6x139.5x71.5	79.6x139.5x71.5	79.6x139.5x71.5	79.6x139.5x71.5
工作温度	0-65℃	0-65℃	0-65℃	0-55℃	0-60℃	0-55℃	0-55℃
储存温度	-20-75℃

We are here for you!


Drop us an email at info@simtrum.com to get the Best Price today.		Want more technical information? Click Here for the professional Customized System/ Solutions.


Don't have time to search the products one by one? No worries. you can download the full range of SIMTRUM Product Line Cards. Click it now.		Want to stay closer to the Market Dynamics and Technological Developments? Just take 5 seconds to Sign In as a member of SIMTRUM, we will bring you the most up-to-date news. (Sign in button on the top right of the screen).

Pixel Size (μm)

Search Reset

	Availability	Reference Price (USD)
STU8KCL-100KT 8K Multi-Line Scan Camera, Sensor Global Shutter CMOS, Image Mode Mono, Optical Size 57.34MM, Resolution 8192* 2, Pixel Size 7μm *7μm, Max Line Rate 100kHz@10Tap, 71.4kHz@8Tap, 40.8kHz@4Tap, 20.4kHz@2Tap, Bit Depth 8/10/12 Bit, Dynamic Range ≥64.7 dB, Data Rate 850 MB/s	6-8 weeks	Request for quote
STU8KCXP10-200KT 8K Multi-Line Scan Camera, Sensor Global Shutter CMOS , Image Mode Mono, Optical Size 57.34MM, Resolution 8192* 2, Pixel Size 7μm *7μm, Max Line Rate 197kHz@8bit, 191kHz@10bit, 159kHz@12bit, Bit Depth 8/10/12 Bit, Dynamic Range Single Line Mode:63.0dB, Double Line Average Mode:65.3dB, Data Rate 1953 MB/s	6-8 weeks	Request for quote
STU8KCXP10-66KC 8K Multi-Line Scan Camera, Sensor Global Shutter CMOS, Image Mode Color, Optical Size 57.34MM, Resolution 8192 * 3, Pixel Size 7μm * 7μm, Max Line Rate 66.7kHz@8bit, 63.8kHz@10bit, 53.1kHz@12bit, Bit Depth 8/10/12 bit, Dynamic Range ≥63.0 dB, Data Rate 1957 MB/s	6-8 weeks	Request for quote
STL8KCL-100KT 8K Multi-Line Scan Camera, Sensor Global Shutter CMOS, Image Mode Mono, Optical Size 41.60MM, Resolution 8320 * 8, Pixel Size 5μm * 5μm, Max Line Rate , 100kHz@4Line TDI, 60kHz@8Line TDI, Bit Depth 8/10/12 Bit, Dynamic Range ≥54 dB, Data Rate 850 MB/s	6-8 weeks	Request for quote
STL8KCXP-43KC 8K Multi-line Scan Camera, Sensor Global Shutter CMOS, Image Mode Color, Optical Size 41.60MM, Resolution 8320 * 12, Pixel Size 5μm * 5μm, Max Line Rate 43kHz@8Bit, 39kHz@10Bit, Bit Depth 8/10 Bit, Dynamic Range ≥52 dB, Data Rate 1216.8 MB/s	6-8 weeks	Request for quote
STL8KCL-50KX 8K Multi-Line Scan Camera, Sensor Global Shutter CMOS, Image Mode Mono, Optical Size 41.60MM, Resolution 8320 * 16,Pixel Size 5μm * 5μm, Max Line Rate 50kHz@2Lamps, 33kHz@3Lamps, 25kHz@4Lamps, Bit Depth 8/10 Bit, Dynamic Range ≥52 dB, Data Rate 840 MB/s	6-8 weeks	Request for quote
STL8KCL-30KF 8K Multi-Line Scan Camera, Sensor Global Shutter CMOS, Image Mode Color, Optical Size, 41.60MM, Resolution 8320 * 16(4 Rows Per RGBC), Pixel Size 5μm * 5μm, Max Line Rate 34kHz / 43kHz ROI, Bit Depth 8/10 Bit, Dynamic Range ≥58 dB, Data Rate 830 MB/s	6-8 weeks	Request for quote
