普克尔盒

一种高速调制器，通过驱动电压来改变透射光的相位延迟

普克尔盒是一种基于普克尔效应设计的偏振光调制器。它是激光腔调q、脉冲选择和再生放大系统的关键部件，也是激光加工和检测设备中强度、相位和频率调制的最佳选择之一。

SIMTRUM基于国外先进技术，为普克尔盒提供了高重复频率、弱振铃、高损伤阈值和低损耗的特性。通过设计可靠的结构和电极，以及有效的热管理，可以显著减少外部环境的影响和传输过程中高频信号的损耗，提高器件的可靠性。所有这些使得它非常适用于高频和高能激光系统。

SIMTRUM已开发出DKDP、BBO、RTP、KTP系列的Pockels小区，覆盖Hz ~ 60mhz的频率范围，性能达到国际等效水平。DKDP系列利用横向或纵向电光效应，覆盖的波长范围从300nm到1300nm，横向所需电压可控制在100伏以内，纵向直径可达15mm；BBO系列使用范围为250- 1650nm，所需电压从100伏到数千伏；RTP系列使用的范围为350- 3500nm，其频率可达100khz，孔径可达10mm；KTP系列选用热液型KTP解决“斑痣变色”现象。

可选配波片、偏光片、调节架等配件，并可与电池配套驱动。

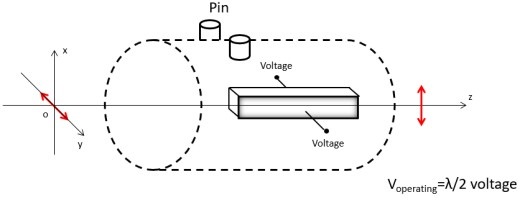

工作原理

应用

-激光Q开关

-激光调频

-脉冲选择

-高速栅极

-再生放大

-极化旋转

产品规格及说明书

常规参数
作用材料	BBO / KDP
工作波长	515 ~ 1064 nm
偏振	Linear, perpendicular or horizontal to Pin
传输效率	> 98% ~ 99.2%
有效孔径*	3.0 ~ 10 mm
Vλ/4**	150 ~ 3800 V
电压对比度 ***	＞ 300:1 ~ > 1200:1
外壳材料	塑料/陶瓷
制冷	传导冷却 / 水冷

* 光束直径建议小于光圈的70%

** 电压范围<±10%

*** 光路消光比为4000:1

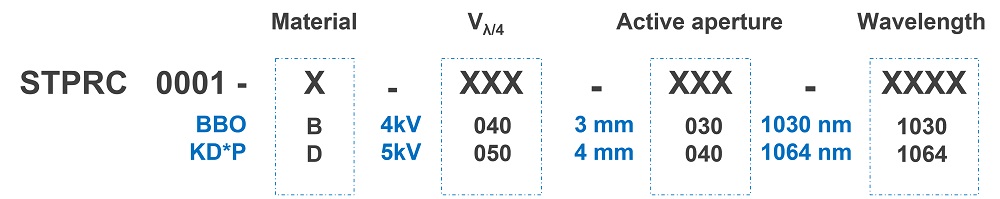

订购信息

型号	波长	通光孔径*	传输效率	电压对比度 @1064nm***	V_λ/4**	制冷
STPCR2005-D002-030-515	515 nm	3.0 mm	> 98%	＞ 300:1	150 V	传导冷却
STPCR1003-D035-100-1030	1030 nm	10 mm	> 98%	＞ 1000:1	3500 V	传导冷却
STPCS2001-R035-100-1064	1064 nm	10 mm	> 98%	＞ 100:1	3500 V	传导冷却
STPCR1001-B038-040-1064	1064 nm	4.0 mm	> 99.2%	＞ 1200:1	3800 V	传导冷却
STPCR1005-B015-030-532	532 nm	3.0 mm	> 99.2%	＞ 1200:1	1400 V	传导冷却
STPCR2001-B020-040-1030	1030 nm	4.0 mm	> 99%	＞ 1000:1	2000 V	传导冷却
STPCR2002-B034-060-1030	1030 nm	6.0 mm	> 99%	＞ 1000:1	3400 V	水冷
STPCR2004-K007-035-800	800 nm	3.5 mm	> 98%	＞ 500:1	700 V	传导冷却

* 光束直径建议小于光圈的70%

** 电压范围<±10%

*** 光路消光比为4000:1

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

	Availability	Reference Price (USD)
STPCR2005-D002-030-515 Pockels Cells, wavelength 515nm, clear aperture 3.0mm, transmission >98%, voltage contrast ratio >300:1, Vλ/4 150V, Conduction-cooled, provide AOM-matched RF driver	4-6 Weeks	Request for quote
STPCR1003-D035-100-1030 Pockels Cells, wavelength 1030nm, clear aperture 10mm, transmission >98%, voltage contrast ratio >1000:1, Vλ/4 3500V, Conduction-cooled, provide AOM-matched RF driver	4-6 Weeks	Request for quote
STPCS2001-R035-100-1064 Pockels Cells, wavelength 1064nm, clear aperture 10mm, transmission >98%, voltage contrast ratio >100:1, Vλ/4 3500V, Conduction-cooled, provide AOM-matched RF driver	4-6 Weeks	Request for quote
STPCR1001-B038-040-1064 Pockels Cells, wavelength 1064nm, clear aperture 4.0mm, transmission >99.2%, voltage contrast ratio >1200:1, Vλ/4 3800V, Conduction-cooled, provide AOM-matched RF driver	4-6 Weeks	Request for quote
STPCR1005-B015-030-532 Pockels Cells, wavelength 532nm, clear aperture 3.0mm, transmission >99.2%, voltage contrast ratio >1200:1, Vλ/4 1400V, Conduction-cooled, provide AOM-matched RF driver	4-6 Weeks	Request for quote
STPCR2001-B020-040-1030 Pockels Cells, wavelength 1030nm, clear aperture 4.0mm, transmission >99%, voltage contrast ratio >1000:1, Vλ/4 2000V, Conduction-cooled, provide AOM-matched RF driver	4-6 Weeks	Request for quote
STPCR2002-B034-060-1030 Pockels Cells, wavelength 1030nm, clear aperture 6.0mm, transmission >99%, voltage contrast ratio >1000:1, Vλ/4 3400V, water-cooled, provide AOM-matched RF driver	4-6 Weeks	Request for quote
STPCR2004-K007-035-800 Pockels Cells, wavelength 800nm, clear aperture 3.5mm, transmission >98%, voltage contrast ratio >500:1, Vλ/4 700V, Conduction-cooled, provide AOM-matched RF driver	4-6 Weeks	$500-1000
