连续波尾纤T056半导体单模激光器(1270nm-1653nm)

概述与规格现在下单!

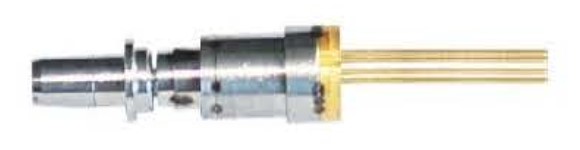

可插拔 CWDM 激光二极管：TOSA

TOSA激光器电弧1.27μm-1.61μm多量子阱（MQW）结构化分布式反馈（DFB）激光器模块。这些半导体激光管采用可插拔 T056 封装，具有用于光纤通信系统的监控 P1N-PD。这些模块非常适合 2.5/10Gbps 传输应用。产品中，1.27μm、1.29μm、1.31μm和1.33μm4款产品适用于10Gbps传输。产品通过Telcordia GR-468认证，并符合RoHS要求。

应用

电信收发器
数据通信收发器
光纤传感器

特征

CWDM 半导体激光管模块
信号速率高达 10Gb/s
高输出功率（>2mW）
LC 插座 TOSA 封装

产品规格和手册

产品手册链接:

参数	代号	测试条件	最小值.	典型值.	最大值.	单位
峰值光输出功率	PP	If=ITH+20mA	1.8	2	-	mW
阙值电流	ITH	TL=25°C	10	-	-	mA
阙值电流	VLR	-	-	7	25	V
工作电流	VIF	CW	-	80	500	V
机关反向电压	VRMON	-	-	-	2	V
TEC 设定温度	IRMON	CW, If=ITH+20mA, VRD=5V	15	-	35	μA
激光正向电压	ID	IF=0mA, VRMON=5V	-	-	3	μA
光隔离	CT	Vrd=5V, f=1MHz	30	-	-	pF
边模抑制比	λc	CW. If=ITH+20mA	35	45	-	nm
光谱线宽 (FWHM)	SMSR	If=ITH+20mA	-	3	-	dB
带宽 (@-3dB)	-	T=25°C	-	2.5	-	dB
PD 反向电压	TE	Im hold(@Pf=1mW(25℃))	-	5	10	dB
PD 正向电流	dλ/dT	-	-	1.1	5	nm/℃
PD 监视器暗电流 (Vr=-5V )	Δλ	Po = 2mW, TC =0 to 70°C	-	0	0.1	nm

机械尺寸

PIN 定义

PIN 分配
PIN	A型	B型	C型	类型 D（已选择）
1	局部放电阴极	局部放电阳极	LD阴极	局部放电阳极
2	局部放电阳极	LD阳极/PD阴极	PD 阴极	LD阳极
3	LD 阳极（外壳）	外壳	PD 阳极（外壳）	PD 阴极（外壳）
4	LD阴极	LD阴极	LD阳极	LD阴极

订购信息

TOSA-	□	□ □	□	□	□	□	□	□	□
TOSA-	LD型	波长	数据	封装类型	Pin输出	输出功率	光纤类型	尾纤长度	连接器
	F:FP	27:1270	1:2.5Gb/s	1:插座/不带隔离器	A:A型	1: 1mW	0: SMF-28e	0:None	0:无
	D:DFB	29:1290	2:10Gb/s	2:插座/带隔离器	B:B型	2: 2mW	1:PMF-1310	1:50cm	1:FC/UPC
	S:SLED	…		3:尾纤/不带隔离器	C:C型	5: 5mW	2:PMF-1550	2:100cm	2:FC/APC
	V: VCSEL	61:1610		4:尾纤/带隔离器	D:D型	A: 10mW	C: 定制	3:150cm	3:SC/UPC
						B: 20mW		4:200cm	4:SC/APC
								C:定制	5:LC/UPC
									6:LC/APC
									C:定制
订购表格示例: TOSA-D2714B2022-01
TOSA-	D	27	1	4	B	2	0	2	2
	DFB	1270nm	2.5Gb/s	尾纤/带隔离器	B型	2mW	SMF-28e	100cm	FC/APC
