宽带SLED DFB芯片(830nm-2000nm)

概述830-1650nm 2000nm 现在下单!

830/1060/1310/1450/1550/1600/1650nm 频段的宽带SLED: SLED

超辐射发光二极管宽带光源采用高性能 SLED 芯片和 TEC 控制单元以及内部光隔离器设计。该光源采用14脚蝶形或8脚蝶形封装，提供1mW-10mW不同等级的稳定输出功率，在830/1060/1310/等不同中心波长下输出性能良好的光源1450/1550/1610/1650nm，我们提供单模光纤和偏光模光纤或其他客户指定光纤类型的输出光纤选项，该设备还可以输出FC、LC、SC或其他客户指定的连接器。这些产品符合 Telcordia GR-468 标准并符合 RoHS 要求。

应用

- 光纤通信系统

- 光纤陀螺仪

- 光纤传感器

- 光纤相干断层扫描

- 光纤测试仪器

- 生物医学成像系统

特征

- λ 830,980, 1060, 1310,1450,1550, 1600,1650nm

- 低光谱纹波，宽带宽

- 行业标准，14 针蝶形封装

- 内置TEC和光隔离器

- 低偏振灵敏度

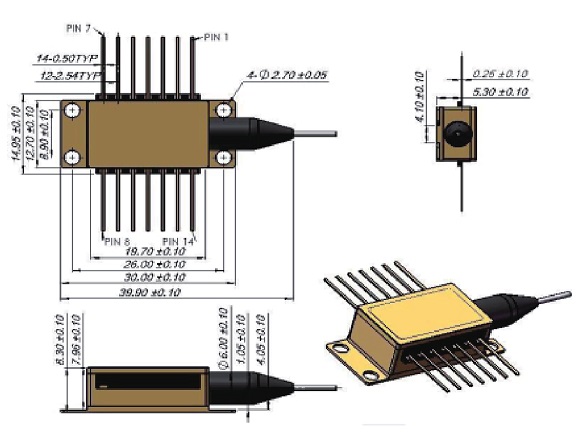

Mechanical Dimensions

产品规格和手册

产品手册链接:

参数	符号	最小值	典型值	最大值	单位
光输出功率	Po	10	-	-	mW
中心波长 (830/1060/1310/1450/1550/1600/1650nm)	λc	λc -20	-	λc +20	nm
半峰全宽	FWHM	-	40	-	nm
光谱纹波	-	-	-	0.3	dB
光学隔离 (λn=1310/1450/1550/1600/1650nm)	ISO	30	-	-	dB
正向电流	IF	-	350	600	mA
阈值电流	ITH	-	80	-	mA
激光正向电压	VF	-	2.5	3	V
激光反向电压	VR	-	-	2	V
TEC设定温度	TS	15	-	35	°C
热敏电阻电流	ITC	10	-	100	μA
热敏电阻@25°C	RTH	9.5	-	10.5	kΩ
TEC电流	ITEC	-	0.8	1.5	A
TEC电压	VTEC	-	1.3	3.5	V
工作温度	T	-5	-	70	°C
储存温度	T	-40	-	85	°C
注: λn = 830nm, 1060nm, 1310nm, 1450nm, 1550nm, 1600nm,1650nm

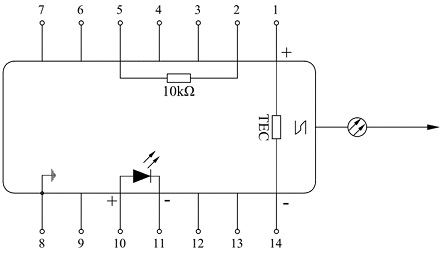

PIN 识别		PIN 识别
	1	热电冷却器 (+)
	2	热敏电阻
	3	数控
	4	数控
	5	热敏电阻
	6	数控
	7	数控
	8	机箱接地
	9	数控
	10	SLED 阳极 (+)
	11	SLED 阴极 (-)
	12	数控
	13	数控
	14	热电冷却器 (-)

订购信息

SLED-	□ □	□	□	□	□	□	□	□
SLED-	波长	偏振类型	包装	功率	光纤类型	尾纤类型	光纤长度	链接端
	83: 830nm	1 两极化	1: 14-PIN	01: lmW	0: SMF-28e	0: 250pm 裸纤	1:50cm	0:无
	06:1060nm	2:单极化	2: 8-PIN	02: 2mW	LPMF-1310	1:900pm 松管	2:100cm	LFC/UPC
	31:1310nm			10: lOmW	2:PMF-1550	2:900pm 紧管	3:150cm	2:FC/APC
	45:1450nm			20: 20mW	C: 定制	C: 定制	4:200cm	3:SC/UPC
	55:1550nm						C: 定制	4:SC/APC
	60:1600nm							5:LC/UPC
	65:1650nm							6:LC/APC
								C: 定制
订购单实例: SLED-3121100222-01
SLED-	31	2	1	10	0	2	2	2
	1310nm	单极化	14-PIN	lOmW	SMF-28e	900pm 紧管	100cm	FC/APC

830/1060/1310/1450/1550/1600/1650nm 频段的宽带SLED: SLED

超辐射发光二极管宽带光源采用高性能 SLED 芯片和 TEC 控制单元以及内部光隔离器设计。该光源采用14脚蝶形或8脚蝶形封装，提供1mW-10mW不同等级的稳定输出功率，在830/1060/1310/等不同中心波长下输出性能良好的光源1450/1550/1610/1650nm，我们提供单模光纤和偏光模光纤或其他客户指定光纤类型的输出光纤选项，该设备还可以输出FC、LC、SC或其他客户指定的连接器。这些产品符合 Telcordia GR-468 标准并符合 RoHS 要求。

应用

- 光纤通信系统

- 光纤陀螺仪

- 光纤传感器

- 光纤相干断层扫描

- 光纤测试仪器

- 生物医学成像系统

特征

- λ 830,980, 1060, 1310,1450,1550, 1600,1650nm

- 低光谱纹波，宽带宽

- 行业标准，14 针蝶形封装

- 内置 TEC 和光隔离器

- 低偏振灵敏度

Mechanical Dimensions

产品规格和手册

产品手册链接:

参数	符号	最小值	典型值	最大值	单位
光输出功率	Po	10	-	-	mW
中心波长	λc	1980	2000	2020	nm
半峰全宽	FWHM	-	40	-	nm
光谱纹波	-	-	-	0.3	dB
光隔离	ISO	30	-	-	dB
正向电流	IF	-	350	600	mA
阈值电流	ITH	-	80	-	mA
激光正向电压	VF	-	2.5	3	V
激光反向电压	VR	-	-	2	V
TEC设定温度	TS	15	-	35	°C
热敏电阻电流	ITC	10	-	100	μA
热敏电阻	RTH	9.5	-	10.5	kΩ
TEC 电流	ITEC	-	0.8	1.5	A
TEC 电压	VTEC	-	1.3	3.5	V
工作温度	T	-5	-	70	°C
储存温度	T	-40	-	85	°C
注: λn = 2000nm

PIN 识别		PIN 识别
	1	热电冷却器 (+)
	2	热敏电阻
	3	数控
	4	数控
	5	热敏电阻
	6	数控
	7	数控
	8	机箱接地
	9	数控
	10	SLED 阳极 (+)
	11	SLED 阴极 (-)
	12	数控
	13	数控
	14	热电冷却器(-)

订购信息

SLED-	□ □	□	□	□ □	□	□	□	□
SLED-	波长	偏振类型	包装	功率	光纤类型	尾纤类型	纤维长度	连接器
	20:2000nm	1:低偏振	1: 14-PIN	01: 1 mW	0: SMF-28e	0: 250μm 裸纤	1:50cm	0:无
		2:单极化	2: 8-PIN	02: 2mW	1:PMF-1310	1:900μm 松套管	2:100cm	1:FC/UPC
				10: 10mW	2:PMF-1550	2:900μm 紧管	3:150cm	2:FC/APC
				20: 20mW	C: 定制	C: 定制	4:200cm	3:SC/UPC
							C 定制	4:SC/APC
								5:LC/UPC
								6:LC/APC
								C:定制
订购单示例: SLED-2021100222-01
SLED-	20	2	1	10	0	2	2	2
	2000nm	单极化	14-PIN	10 mW	SMF-28e	900μm 紧管	100cm	FC/APC

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

Search Reset

Compare	Model		Drawings & Specs	Availability	Reference Price (USD)
		SLED-830-20-10-SM Broadband SLED DFB Chips (830nm - 2000nm), wavelength 830nm, 3dB gain bandwidth 20nm, output power 10mW, SM fiber type		4-6 Weeks	$2840.00
		SLED-980-40-10-SM Broadband SLED DFB Chips (830nm - 2000nm), wavelength 980nm, 3dB gain bandwidth 40nm, output power 10mW, SM fiber type		4-6 Weeks	$2840.00
		SLED-1060-40-10-SM Broadband SLED DFB Chips (830nm - 2000nm), wavelength 1060nm, 3dB gain bandwidth 40nm, output power 10mW, SM fiber type		4-6 Weeks	$2840.00
		SLED-1310-40-10-SM Broadband SLED DFB Chips (830nm - 2000nm), wavelength 1310nm, 3dB gain bandwidth 40nm, output power 10mW, SM fiber type		4-6 Weeks	$1538.00
		SLED-1450-40-10-SM Broadband SLED DFB Chips (830nm - 2000nm), wavelength 1450nm, 3dB gain bandwidth 40nm, output power 10mW, SM fiber type		4-6 Weeks	$2130.00
		SLED-1550-40-10-SM Broadband SLED DFB Chips (830nm - 2000nm), wavelength 1550nm, 3dB gain bandwidth 40nm, output power 10mW, SM fiber type		4-6 Weeks	$1538.00
		SLED-1600-40-10-SM Broadband SLED DFB Chips (830nm - 2000nm), wavelength 1600nm, 3dB gain bandwidth 40nm, output power 10mW, SM fiber type		4-6 Weeks	$2130.00
		SLED-1650-40-10-SM Broadband SLED DFB Chips (830nm - 2000nm), wavelength 1650nm, 3dB gain bandwidth 40nm, output power 10mW, SM fiber type		4-6 Weeks	$2130.00
		SLED-830-20-10-PM Broadband SLED DFB Chips (830nm - 2000nm), wavelength 830nm, 3dB gain bandwidth 20nm, output power 10mW, PM fiber type		4-6 Weeks	$2959.00
		SLED-980-40-10-PM Broadband SLED DFB Chips (830nm - 2000nm), wavelength 980nm, 3dB gain bandwidth 40nm, output power 10mW, PM fiber type		4-6 Weeks	$2959.00
		SLED-1060-40-10-PM Broadband SLED DFB Chips (830nm - 2000nm), wavelength 1060nm, 3dB gain bandwidth 40nm, output power 10mW, PM fiber type		4-6 Weeks	$2959.00
		SLED-1310-40-10-PM Broadband SLED DFB Chips (830nm - 2000nm), wavelength 1310nm, 3dB gain bandwidth 40nm, output power 10mW, PM fiber type		4-6 Weeks	$1657.00
		SLED-1450-40-10-PM Broadband SLED DFB Chips (830nm - 2000nm), wavelength 1450nm, 3dB gain bandwidth 40nm, output power 10mW, PM fiber type		4-6 Weeks	$2249.00
		SLED-1550-40-10-PM Broadband SLED DFB Chips (830nm - 2000nm), wavelength 1550nm, 3dB gain bandwidth 40nm, output power 10mW, PM fiber type		4-6 Weeks	$1657.00
		SLED-1600-40-10-PM Broadband SLED DFB Chips (830nm - 2000nm), wavelength 1600nm, 3dB gain bandwidth 40nm, output power 10mW, PM fiber type		4-6 Weeks	$2249.00
		SLED-1650-40-10-PM Broadband SLED DFB Chips (830nm - 2000nm), wavelength 1650nm, 3dB gain bandwidth 40nm, output power 10mW, PM fiber type		4-6 Weeks	$2000-5000
