热释电红外线性探测器/LVF(2-12um)
产品概述 规格和型号指南 电气规格 LVF 相关产品 联系下单!

热释电线性阵列

LTx系列热释电线性阵列专为非接触式温度测量和红外光谱而设计，这些阵列包括具有 128、256 或 510 个元件的钽酸锂芯片。元件产生的信号在CMOS电路中处理，由模拟电路执行，包括每个像素的适配低噪声前置放大器、多路复用器、输出放大器。热释电芯片和CMOS读出电路位于厚膜基板上，该基板安装在密封金属外壳内。入射辐射通过窗口或滤光片，可穿透红外波长，并到达敏感元件。













前置放大器将每个像素的信号电荷转换为信号电压，包括带宽限制，并将放大的信号传递给采样保持电路以进行读取过程，数字输入与CMOS兼容。为了测量检测器温度，传感器（AD 590型）集成在封装中，并提供与温度成比例的输出电流。



与所有热电探测器一样，产品需要调制入射红外辐射以进行测量。厚度约为 5 μm 的离子束铣削热释电探测器芯片可实现高响应度和低噪声等效功率 NEP。额外的金属黑色涂层（型号名称为“M”）实现了高而均匀的光谱吸收。带有离子束蚀刻热隔离沟槽（型号名称为“SL”）的探测器芯片允许高达 10 Hz 的低调制频率，具有出色的信噪比。

主要规格：



- 具有高长期稳定性的钽酸锂热释电阵列

- 128、256、510 元件的间距分别为100 μm、50 μm、25 μm

- 集成CMOS多路复用器和温度传感器

- 涂层锗或硅滤光片

- 许多类型带有离子束铣削薄型传感器元件，具有高信噪比

- 可选：金属吸收层用于高光谱均匀吸收

- 可选：传感器元件之间的离子束蚀刻沟槽在低调制频率（例如 10 Hz）下具有出色的信噪比

定制红外阵列：



- 多达 510 个元件，提供元件几何形状的调整

- 最小间距 25 μm

- 双线传感器，带有两个并排放置的热释电阵列，每个最多包含 256 个元件

- 特殊窄带通和宽带通滤波器，可变滤波器

- 集成CMOS多路复用器和温度传感器

- 密封金属外壳

- 带有传感器电子元件的定制传感器模块，适用光通道

















最佳金属吸收剂光谱吸收的典型波长依赖性





评估套件

该评估套件可轻松操作PYROSENS阵列。它由一个带有完整电子设备和软件的小型电路板组成，通过 Windows PC 的 USB 连接控制电子设备。电源可由 USB 端口或单独的电源（9 V）提供。为了与其他外部组件同步，例如辐射调制，提供触发脉冲，读出周期可在 1 到 30 行/秒之间调节。



提供DLL接口，用于将评估套件集成到定制软件解决方案和通用实验室软件中。因此，PYROSENS阵列在自己的软件和系统解决方案中的调试和集成变得更加容易。该接口允许通过API函数访问所有数组参数并读出像素值。



该评估套件可集成到各种软件环境中，例如

– 美国国家仪器公司 LabVIEW

– MathWorks MATLAB

– 微软视觉工作室

– 内河码头RAD工作室



用于开发C / C++相应的头文件和库文件。


















































产品规格和手册

产品手册链接: SIMTRUM_PDF

数组名称释义

PYROSENS 256 LT M I SL SP 0.5 V3
像素数（128、256 或 510）
钽酸锂
金属黑色涂层
离子束蚀刻（更高的响应度）
热隔离沟槽
针对光谱应用优化的阵列
像素长度（mm）（0.5 mm或 1.0 mm，无指示 0.1 mm）
可选内部增益因数（3、5、8 或 16）



热释电线性阵列 – 类型和特点
类型 敏感元件 传感器参数1
数 宽度 [μm] 长度
[μm]		 间距 [μm] f赫兹通道 S V in 103[V/W] uR  [mV] 新经济政策 [nW] 平均纤维
（R = 3 lp/mm）		 SV的均匀性[%]
滤芯长度 0.1 mm
128LT 128 90 100 100 128 230 0.7 3.0 0.6 5
128LTI 128 90 100 100 128 540 0.8 1.5 0.6 10
128LTMI 128 90 100 100 128 620 0.8 1.3 0.6 8
128LTMI SL 128 90 100 100 10 8000 0.8 0.1 0.8 10
128LTMI SL 128 90 100 100 128 620 0.8 1.3 0.8 10
256LTI 256 42 100 50 128 620 0.7 1.1 0.6 10
256LTMI 256 42 100 50 128 710 0.7 1.0 0.6 8
256LTMI SL 256 42 100 50 10 9100 0.7 0.08 0.8 10
256LTMI SL 256 42 100 50 128 710 0.7 1.0 0.8 10
510LTI 510 20 100 25 128 680 0.9 1.3 0.8 10
滤芯长度 0.5 mm
128LT SP0.5 128 90 500 100 128 230 0.9 3.9 0.6 10
128LTI SP0.5 128 90 500 100 128 540 1.2 2.2 0.6 10
128LTMI SP0.5 128 90 500 100 128 620 1.2 1.9 0.6 8
128LTMI SP0.5 V3 128 90 500 100 128 1900 3.2 1.7 0.6 8
128LTMI SL SP0.5 128 90 500 100 10 8000 1.2 0.15 0.8 10
128LTMI SL SP0.5 128 90 500 100 128 620 1.2 1.9 0.8 10
128LTMI SL SP0.5 V3 128 90 500 100 10 24000 3.2 0.13 0.8 10
128LTMI SL SP0.5 V3 128 90 500 100 128 1900 3.2 1.7 0.8 10
256LTI SP0.5 256 42 500 50 128 620 0.9 1.4 0.6 10
256LTMI SP0.5 256 42 500 50 128 710 0.9 1.2 0.6 8
256LTMI SL SP0.5 256 42 500 50 10 9100 0.9 0.10 0.8 10
256LTMI SL SP0.5 256 42 500 50 128 710 0.9 1.2 0.8 10
256LTI SP0.5 V3 256 42 500 50 128 1850 2.2 1.2 0.6 10
256LTMI SP0.5 V3 256 42 500 50 128 2100 2.2 1.0 0.6 8
256LTMI SL SP0.5 V3 256 42 500 50 10 27000 2.2 0.08 0.8 10
256LTMI SL SP0.5 V3 256 42 500 50 128 2100 2.2 1.0 0.8 10
256LTI SP0.5 V5 256 42 500 50 128 3100 4.5 1.4 0.6 10
256LTI SP0.5 V8 256 42 500 50 128 4950 6.5 1.3 0.6 10
256LTI SP0.5 V16 256 42 500 50 128 9900 13.0 1.3 0.6 10
510LTI SP0.5 510 20 500 25 128 680 1.3 1.7 0.8 10
滤芯长度 1.0 mm
128LT SP1.0 128 90 1000 100 128 230 1.1 4.9 0.6 10
128LTI SP1.0 128 90 1000 100 128 540 1.9 3.5 0.6 10
128LTMI SP1.0 128 90 1000 100 128 620 1.9 3.0 0.6 8
256LTI SP1.0 256 42 1000 50 128 620 1.1 1.8 0.6 10
256LTMI SP1.0 256 42 1000 50 128 710 1.1 1.6 0.6 8
256LTI SP1.0 V3 256 42 1000 50 128 1850 3.0 1.6 0.6 10
256LTI SP1.0 V5 256 42 1000 50 128 3100 5.6 1.8 0.6 10
256LTI SP1.0 V8 256 42 1000 50 128 4950 8.5 1.7 0.6 10
256LTI SP1.0 V16 256 42 1000 50 128 9900 17.0 1.7 0.6 10
256LTMI SP1.0 V3 256 42 1000 50 128 2100 3.0 1.4 0.6 8









1 典型值，矩形斩波带fCh，阵列温度25°C，黑体源温度400°C，滤波器透射率100%。



fCh......用于矩形调制的斩波器频率

SV ...敏感性

uR......噪声电压

NEP...噪声等效功率

MTF ...调制传递函数






电气规格

电气参数3
参数 最小值 典型值 最大值 单位
VDD 4.75 5.0 5.25 V
VD2 2.4 2.5 2.6 V
数字输入，低电压 0   0.3 VDD V
数字输入，高压 0.7 VDD   VDD V
数字输入，开关阈值   0.5 VDD   V
数字输入，漏电流     ± 1 µA
电流消耗   8   ma
AD590工作电压4 4 5   30 V



VDD = 5 V、VD2 = 2.5 V 的所有值。

4 参见ADI公司的数据手册。

5 适用于 510LTx。



引脚 – 128LTx、256LTx 和 510LTx
针 名字 功能 pin 名字 功能
1 CLK 输入时钟CLK（上升沿触发） 9 OUT, OUT16 模拟信号输出、模拟信号输出（奇数像素）6
2 RES 输入时钟 RES （低电平有效） 10 GND 接地
3 VVR 输入时钟 VVR（高电平有效） 11 n.c., OUT26 未连接，模拟信号输出（偶数像素）6
4 VDR 输入时钟 VDR（高电平有效） 12 AD590+ 温度传感器
5 VSH 输入时钟 VSH （高电平有效） 13 AD590– 温度传感器
6 VD2 工作电压 （+2.5 V） 14 包装 包装
7 VDD 工作电压 （+5 V） 15 GND 接地
8 VD2 工作电压 （+2.5 V） 16 VDD 工作电压 （+5 V）



6 仅适用于 510LTx。





内部读出电路
时钟参数1
参数 相对值 最小值 典型值 最大值 单位
斩波频率2f通道   10 128 512 Hz
读出 CLK fCLK= 2 ∙ fCh∙ 268 1/tCLK 0 69 300 kHz
复位时钟低脉冲持续时间 tRES 1/2 tCLK 1.8 7.5   µs
时钟 VVR 高脉冲持续时间 tVVR 2 tCLK 7.5 30   µs
时钟 VDR 高脉冲持续时间3tVDR 28tCLK 200 400   µs
时钟 VSH 高脉冲持续时间 tVSH 1tCLK 3.5 15   µs
输出 tout处的设置时间       1 µs








线性可变滤波器



介绍

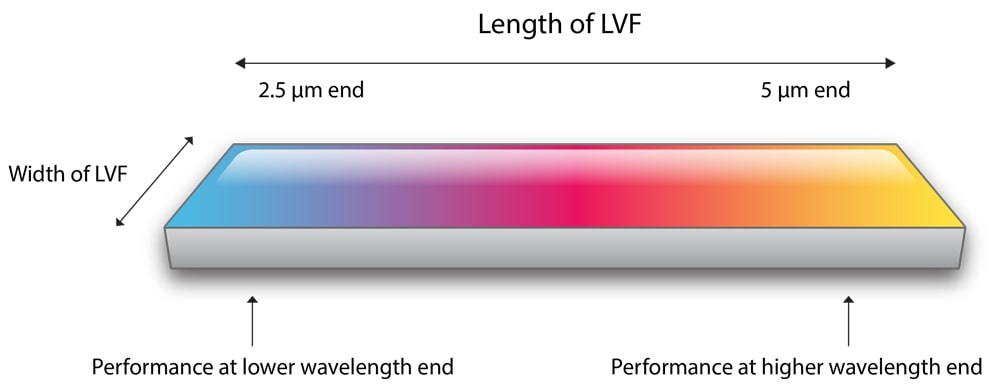

红外线性可变滤光片是窄带滤光片，其中心波长（CWL）沿其长度随距离而变化，如下图所示，对于2.5-5.0μm类型。我们的库存LVF系列使用户有机会以相对较低的成本探索该技术。

1.我们的库存LVF涵盖3个范围0.9-1.7μm，1.3-2.5μm和2.5-5.0μm，这些可以从我们的网上商店购买。

2.我们还生产定制的LVF，请与我们联系以进一步讨论。

3.应用包括微型光谱仪，多气体分析，工业过程监控等等。





第 2 代红外线性可变滤光片的特点

 -  涵盖 2 个范围，0.9-1.7μm 和 1.3-2.5 μm。

- 宽度/FWHM =1% x 中心波长。

- 阻塞大于OD 3.5平均外通带。

- 特别适用于需要更高信噪比的系统。



第一代红外线性可变滤光片的特点

 - 涵盖 3 个范围，0.9-1.7μm、1.3-2.5 μm 和 2.5-5.0 μm。

- 宽度/FWHM =2% x 中心波长。

- 阻塞大于OD 2.5平均外通带。





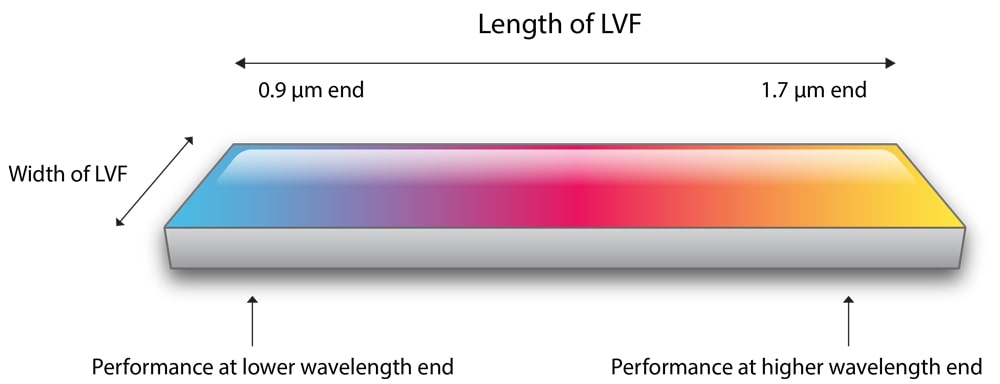

LVF 性能说明

下图显示了2.5μm-5.0μm LVF的“端到端”性能。











LVF 部件号说明

示例：LVF 2.5 – 5.0 – 15.0 – 3.5 – 0.5





产品规格和手册

产品手册链接：  Linear Variable Filters Content Brochure

产品编号 范围 尺寸（长 x 宽 x 厚） 带宽（占中心波长的百分比）
LVF 0.9-1.7-3.5-15-0.5-2% 0.9 – 1.7 µm 15 x 3.5 x 0.5 mm 2%（第 1 代）
LVF 1.3-2.6-3.5-15-0.5-2% 1.3 - 2.6 µm 15 x 3.5 x 0.5 mm 2%（第 1 代）
LVF 2.5-5.0-3.5-15-0.5-2% 2.5 - 5.0 µm 15 x 3.5 x 0.5 mm 2%（第 1 代）
LVF 0.9-1.7-3.5-15-0.5-1% 0.9 – 1.7 µm 15 x 3.5 x 0.5 mm 1%（第 2 代）
LVF 1.3-2.6-3.5-15-0.5-1% 1.3 - 2.6 µm 15 x 3.5 x 0.5 mm 1%（第 2 代）




探测器类型 波长 尺寸/像素 封装
单元素探测器 2 至 12 µm 2   mm × 2 mm, 1.2 mm × 1.2 mm,
    1 mm × 1 mm, 3 mm × 3 mm,
    ∅ 2.5 mm, ∅ 2 mm, ∅ 1 mm		 TO18, TO39
多通道探测器 2 至 12 µm 2 × 2 mm × 2 mm, 2 × 1 mm × 1 mm,
3 × 2 mm × 2 mm, 4 × 2 mm × 2 mm		 TO8, TO39
线性阵列 2 至 12 µm 128, 256, 510 (Pixel)  nil
