25/65/100mm镀金积分球
镀金积分球 相关产品 联系下单！

产品手册：黄金积分球





  黄金积分球
型 G25 G65 G100L
内径 25mm 65mm 100mm
输入端口直径 定制 定制 定制
最大功率处理能力 高达 100W （CW） 高达 400W （CW） 高达 5kW （连续波）
波长范围 650nm – 20µm 650nm – 20µm 650nm – 20µm

高功率测量通常使用热电堆检测器进行。然而，热电堆的缺点是反应非常缓慢，典型的上升时间最多只能测量1秒。积分球和基于光电二极管的功率计的组合为在μs时间尺度上测量高功率波动提供了可能性。这对于设置和调试高功率连续激光器非常有用。这些球体可以通过光纤耦合或光电二极管端口与我们的功率计组合。只需将其插入USB端口即可开始测量！

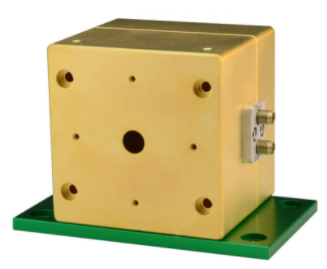

25毫米黄金积分球

25mm金积分球设计用于近中红外（NIR和MIR）的高功率应用。这些优质球体提供出色的功率处理能力，有风冷和液冷版本可供选择。这些对流冷却金球专为近红外到中红外（NIR和MIR）的中等功率激光应用而设计。它们提供高达 10W （CW） 的良好功率处理能力。球体的背板经过研磨和涂层，可安装到液体或强制风冷冷板上。使用合适的冷板，球体可以承受高达 100W （CW） 的功率。




规格



-功率处理：高达10W（连续波）;高达 100W （CW），安装合适的冷板

-球体内径： 25 mm

-功率密度：5000W/cm²

-波长范围： 650nm – 20μm





选项



-标准3端口设计（光纤和光电二极管）

-SMA 光纤端口

-光纤端口

-光电二极管端口（锗、铍镓、红外增强镓）



65毫米黄金积分球

65毫米金积分球专为近红外到中红外（近红外和波幅）的高功率应用而设计。这些优质球体提供出色的功率处理能力，有风冷和液冷版本可供选择。这些对流冷却金球专为近红外到中红外（NIR和MIR）的中等功率激光应用而设计。它们提供高达 40W （CW） 的良好功率处理能力。球体的背板经过研磨和涂层，可安装到液体或强制风冷冷板上。使用合适的冷板，球体可以承受高达 400W （CW） 的功率。




规格

- 高功率处理能力：高达 40W （CW）;高达 400W （CW），安装合适的冷板

-球体内径： 65 mm

-功率密度：5000W/cm²

-波长范围： 650nm – 20μm



选项

-标准2端口设计;可根据要求提供 4 个端口

-SMA 光纤端口（2 或 4）

-FC 光纤端口（2 或 4）



100mm液冷金积分球

100mm金积分球专为近中红外（NIR和MIR）的高功率激光应用而设计，可提供高达5kW（CW）的功率处理能力和5kW/cm²的高功率密度。这些优质球体提供出色的功率处理能力，有风冷和液冷版本可供选择。




规格

-高功率处理能力：高达5kW（CW）

-球体内径： 100 mm

-功率密度：5000W/cm²

-波长范围： 650nm – 20μm





选项

-标准2端口设计;可根据要求提供 4 个端口

-SMA 光纤端口（2 或 4）

-FC 光纤端口（2 或 4）




产品手册：

OPM150_Console. PDF  | Sensor Head Summary.PDF | Integrating-sphere_Polymer.PDF

  聚合体 金
型号 P10 P20 SP20 SP50/100 G25 G65 G100L
内径 10mm 20mm 20mm 50mm/100mm 25mm 65mm 100mm
输入端口直径 3,5mm 7mm
最大功率处理能力 <50mW 200mW 500mW-20W 5W-100W 高达100W (CW) 高达400W (CW) 高达 5kW (CW)
波长范围 200-2500nm 200-2500nm 200-2500nm 200-2500nm  650nm – 20µm  650nm – 20µm  650nm – 20µm





根据波长选择功率传感器 点击这里

SIMTRUM 提供两种类型的传感器头：自由光束和光纤耦合，Wtih 各种二极管材料允许从 250nm 到 2500nm 进行测量。硅传感器波长范围涵盖250nm-110nm，钨传感器波长范围涵盖800nm-1500nm，InGaAs传感器波长范围涵盖400-2500nm。每个探头的校准文件都存储在其连接器中。因此，更改波长范围就像更换探头一样简单。




光密度滤光片的选择

我们提供经过校准的衰减滤光片，可将自由光束头的范围扩展多达三个数量级。功率范围从1nW到300mW




用于带积分球的高功率传感组合传感器 点击这里



我们提供积分球，可以将您的高功率测量从2uW扩展到100W.响应时间为100us，采样率高达600S/s，比使用热电堆传感器要多得多。而且也不用担心热漂移！




Match Power Meter 控制台 点击这里



型号

OPM 150

OPM 200

OPM 500

探测器头

自由光束/光纤头

纤维头

USB端口

Yes

No

Yes

输出

数字和模拟

模拟

数字和模拟

功率范围

nW - kW

µW - mW

pW - mW

准确性

± 4

± 5

再现性

± 1

± 0.5

线性

± 0.2




我们在这里为您服务！





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)


Search Reset
Compare Model Drawings & Specs Availability Reference Price
(USD)
Gold Integrating Spheres 25mm
Gold Integrating Spheres Inner diameter 25mm , Wavelength 650nm - 20um , Power up to 100W (CW) 		In Stock Request for quote
Gold Integrating Spheres 65mm
Gold Integrating Spheres Inner diameter 65mm , Wavelength 650nm - 20um , Power up to 400W (CW) 		In Stock Request for quote
Gold Integrating Spheres 100mm
Gold Integrating Spheres Inner diameter 100mm , Wavelength 650nm - 20um , Power up to 5kW (CW) 		In Stock Request for quote
OPM 150 Power Meter Console 12mA
Max Current 12 mA Measurement bandwidth: 10kHz , Interfaces: USB, Compatible with full range power meter sensor 		In Stock $360 - 450
OPM 150 Power Meter Console 4mA
Max Current 4 mA Measurement bandwidth: 100kHz , Interfaces: USB, Compatible with full range power meter sensor 		In Stock $370 - 480

Universal Port Adapter for SP50 - Parameter

SMA-Adapter for SP100 - Parameter

SMA-Adapter for SP50 and G65 - Parameter

SMA-Adapter for P10 and P20 - Parameter

FC-Adapter for SP100 - Parameter

FC-Adapter for SP50 and G65 - Parameter

FC-Adapter For P10 and P20 - Parameter

OPM 150 Power Meter Console 4mA  - Parameter

OPM 150 Power Meter Console 12mA  - Parameter

Gold Integrating Spheres 100mm - Parameter

Gold Integrating Spheres 65mm - Parameter

Gold Integrating Spheres 25mm - Parameter

Universal Port Adapter for SP50 - Download

Download

SMA-Adapter for SP100 - Download

SMA-Adapter for SP50 and G65 - Download

SMA-Adapter for P10 and P20 - Download

FC-Adapter for SP100 - Download

FC-Adapter for SP50 and G65 - Download

FC-Adapter For P10 and P20 - Download

OPM 150 Power Meter Console 4mA  - Download

Download

Download

OPM 150 Power Meter Console 12mA  - Download

Download

Download

Gold Integrating Spheres 100mm - Download

Download

Gold Integrating Spheres 65mm - Download

Download

Gold Integrating Spheres 25mm - Download

Download

Accessories

Compare Model Drawings & Specs Availability Reference Price
(USD)
FC-Adapter For P10 and P20
FC-Adapter For P10 and P20 Integrating Sphere 		Contact Us Request for quote
FC-Adapter for SP50 and G65
The FC-Adapter for SP50 and G65 Integrating Sphere 		In Stock Request for quote
FC-Adapter for SP100
The FC-Adapter for SP100, G100 and G100L Integrating Sphere 		In Stock Request for quote
SMA-Adapter for P10 and P20
The SMA-Adapter for P10 and P20 Integrating Sphere 		In Stock Request for quote
SMA-Adapter for SP50 and G65
The SMA-Adapter for SP50 and G65 Integrating Sphere 		In Stock Request for quote
SMA-Adapter for SP100
The SMA-Adapter for SP100, G100 and G100L Integrating Sphere 		In Stock Request for quote
Universal Port Adapter for SP50
The Universal Port Adapter for SP50 Integrating Sphere 		In Stock Request for quote
