红外线摄像机 PYROVIEW 768N 600 to 3000°C

产品概述规格和型号指南应用相关产品联系下单!

PYROVIEW 768N

高分辨率红外热像仪，温度测量温度高达3000 °C

无论是在金属行业的质量控制、过程监测还是过程自动化中，红外相机PYROVIEW 768N都能精确可靠地无接触测量温度。为了最小化由于发射率不准确而导致的物理温度测量误差，该相机在0.8µm到1.1µm的短波长范围内工作。即使在非常快速的过程或温度变化的情况下，数据采集也能实时进行。在固定或移动的工业连续生产过程中，该设备可以灵活地以高热分辨率和空间分辨率记录测量数据，有效地监控和控制生产过程。因此，千兆以太网接口保证了每秒多达50张图像的无损数据采集，并且几乎没有时间延迟。

众多电动聚焦红外镜头，包括广角镜头和长焦镜头，能够灵活调整不同测量距离下不同测量物体的大小。红外相机可安装在小型铝制外壳“compact+”中，也可安装在带有保护窗口、空气净化装置和可选水冷系统的不锈钢工业防护外壳“protection”中。该摄像机可在无需连接计算机的情况下独立运行，通过两个电隔离的数字输入和输出观察生产过程。在独立运行版本中，所有过程参数均通过PC连接在现场进行一次编程。摄像机的模块化Windows软件PYROSOFT可根据过程要求进行调整和扩展。每台PYROVIEW红外摄像机都附带免费软件PYROSOFT Compact。

特征：

- 极宽温度范围的精确非接触式温度测量： 600 °C 至 1500 °C 和 1400 °C 至 3000 °C

- 768 × 576 像素的高动态 2D-Si-CMOS 阵列

- 光谱范围 0.8 μm 至 1.1 μm

- 多款带有电动对焦功能的光学镜头

- 千兆以太网接口（1 GBit/s）

- 测量频率 50 帧/秒

- 大动态范围和16位模拟数字转换器

- 摄像机采用小型外壳“紧凑型+”（IP54）或工业保护外壳“保护”（IP65）

- 包括硬件和软件调整在内的定制系统解决方案集成

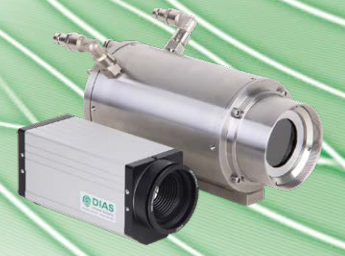

外壳

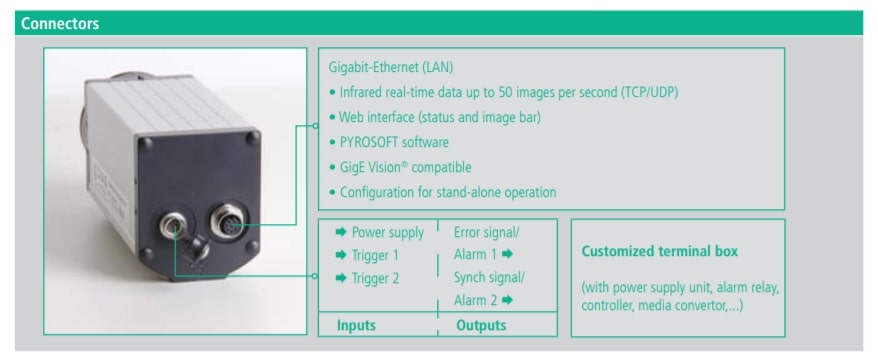

连接

PYROSOFT

为了补充DIAS红外热像仪的使用，功能强大的在线软件PYROSOFT for Windows ®允许您控制热像仪并记录、查看、操作和存储测量数据。

特征：

·实时数据记录

·区域定义和报警阈值监控

·趋势分析

·数据导出（文本、位图、视频）

·支持过程接口（例如profibus，模拟和数字输入和输出）

对于系统集成，PYROSOFT DAQ软件带有编程接口（Windows ® -DLL）。免费软件 PYROSOFT Compact 随每台 PYROVIEW 红外热像仪一起提供。对于要求苛刻的应用，可以使用 PYROSOFT Professional 和 PYROSOFT Automation 版本。

下表显示了每个软件的功能细分。

产品规格和手册

材料	温度范围	光谱范围	快捷键
非金属、镀层金属	-20°C至500°C	8 μm 至14 μm	"L"
玻璃表面	200°C至1250°C	4.8 um 至5.2 μm	"G"
通过火焰和燃烧气体进行测量	600°C至1250°C	约 3.9 um	"F"
陶瓷、金属	100°C至 500°C	3 μm 至5 μm	"M"
金属、陶瓷、石墨	300°C至1200°C	1.4 μm 至 1.6 μm	"N"
金属、玻璃熔体	600°C至3000°C	0.8 μm 至1.1 μm	"N"

技术参数
设备类型	768N 紧凑型+		768N 防护型
连续测量温度范围1	600 °C 至 1500 °C	1400 °C 至 3000 °C	600 °C 至 1500 °C	1400 °C 至 3000 °C
温度灵敏度2，3	< 1 K(600 °C，50 Hz）4	≈ 2 K(1400 °C，50 Hz）4	< 1 K(600 °C，50 Hz）4	≈ 2 K(1400 °C，50 Hz）4
光谱范围	0.8 μm 至 1.1 μm
光圈角（HFOV × VFOV）	39° × 30°，可选：58° × 45°，22° × 16°，管道镜透镜 74° × 59° （PYROINC 768N）（带自动对焦光学模块）
传感器	高动态2D-Si-CMOS阵列（768×576像素）
测量不确定度3	测量值以 °C为单位的1%
测量频率5	固有 50 Hz，可选：50 Hz、25 Hz、12.5 Hz ...
响应时间	固有 40 ms，可选：2 / 测量频率
接口	千兆以太网（实时，50 Hz）、电气隔离数字输入（触发）和数字输出（报警）
连接	圆形插头连接器HR10A（12针，电源，数字输入和输出），圆形插头连接器M12A（以太网）		圆形插头连接器 M23（16 针，电源，数字输入和输出），圆形插头连接器 M12A（以太网）
电源	12 V 至 36 V DC，典型值为 10 VA
重量	约 1.6 kg		约 4.2 kg

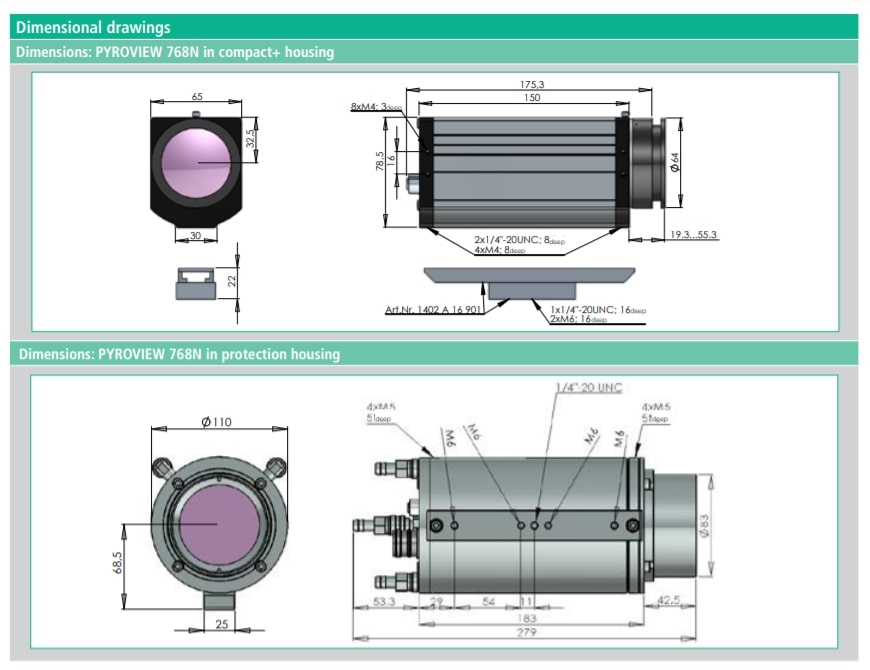

机壳封装	铝制紧凑型外壳 IP54， 65 mm （L） × 160 mm （W） × 79 mm （H），不带透镜和连接器，可选配带风云台的防风雨外壳		工业防护外壳 IP65，不锈钢，带保护窗，空气吹扫和可选的水冷，直径 110 mm，长度 280 mm（不含机械安装和连接器），最大水压 6 bar，最大气压 2 bar
相机的工作温度	–10 °C 至 50 °C		–10 °C 至 50 °C（无水冷）， –25 °C 至 150 °C（带水冷）
储存条件	–20 °C 至 70 °C，最大相对湿度 95 %
软件	控制和成像软件 PYROSOFT for Windows ®，可根据客户要求定制
交付物	红外摄像机 PYROVIEW 768N，校准证书，手册，软件 PYROSOFT紧凑型
1其他应要求提供。 2.噪声当量温差。 3.黑体辐射条件下，环境温度25°C。 4测量值的0.15%，以°C为单位，50Hz。

光学变体（带电机聚焦的光学器件）

HFOV ...水平视野（水平光圈角）

VFOV ...垂直视场（垂直光圈角）

IFOV...瞬时视场（空间分辨率）

W ...图像宽度

H ...图像高度

w ...像素宽度

D ...测量距离

h ...像素高度

HFOV × VFOV	D [m]	W [m]	H [m]	w [mm]	h [mm]
IFOV	D [m]	W [m]	H [m]	w [mm]	h [mm]
22° × 16°	1	0.38	0.29	0.5	0.5
0.5 mrad	3	1.15	0.86	1.5	1.5
0.5 mrad	10	3.84	2.88	5.0	5.0
39° × 30°	1	0.71	0.54	0.9	0.9
39° × 30°	3	2.12	1.61	2.8	2.8
0.9 mrad	10	7.08	5.36	9.2	9.2
58° × 45°	1	1.11	0.83	1.5	1.5
58° × 45°	3	3.33	2.49	4.3	4.3
1.3 mrad	10	11.08	8.28	14.4	14.4
74° × 59°	1	1.51	1.13	2.0	2.0
74° × 59°	3	4.52	3.39	6.0	6.0
1.7 mrad	10	15.06	11.29	20.0	20.0

应用

我们的红外热像仪的应用领域非常多样。在工艺温度发挥重要作用的任何地方，我们的相机都可以集成。由于不同的外壳、光学器件和完整的系统解决方案，可以解决复杂的测量任务。我们的红外热像仪PYROVIEW用于以下应用领域，例如：

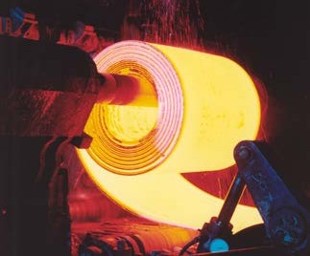

- 钢铁工业、玻璃工业或水泥生产的质量管理

- 过程自动化和过程控制：太阳能半导体或硅片的生产工业

- 研究开发项目：材料无损检测、研究在兽医学中

- 在仓库、森林甚至城市中及早探测火灾

- 公路隧道交通管制

- 冶金过程控制

- 电气设备检查

- 围绕热桥构建热成像和壁厚薄弱点的定位

相机类型	像素	光谱范围	温度范围2
PYROVIEW 320L PYROVIEW 320N	320×240 320 ×256	8μm至14μm, 1.4μm至1.6μm	–20°C 至 500°C 300°C 至 1200°C
PYROVIEW 380L	384×288	8 μm 至 14 μm	–20°C 至 120°C、50°C 至 500°C
PYROVIEW 640L	640×480	8 μm 至 14 μm	–20°C 至 120°C、50°C 至 500°C
PYROVIEW 640M	640×480	3 μm 至 5 μm	200°C 至 500°C
PYROVIEW 640G	640×480	4.8 μm至 5.2 μm	300°C 至 700°C
PYROVIEW 640F	640×480	3.9μm	600°C 至 1250°C
PYROVIEW 512N	512×384	0.8 μm 至 1.1 μm	600°C 至 1500°C 或 1400°C 至 3000°C
PYROVIEW 768N	768×576	0.8 μm 至 1.1 μm	600°C 至 1500°C 或 1400°C 至 3000°C

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)
