红外线摄像机 PYROVIEW 640M 200-500°C

产品概述规格和型号指南应用相关产品联系下单!

PYROVIEW 640M

用于中等温度范围内测量的高分辨率红外热像仪

无论是在金属和陶瓷行业的过程监控、过程自动化还是质量控制中，红外热像仪PYROVIEW 640M都能精确可靠地测量非接触式温度。该热像仪特别适用于200°C至500°C中间温度范围内的普通测量。同样，在非常快的过程或温度变化时，数据采集也是实时发生的。为了获得高测量精度，相机的光谱范围可根据测量对象进行最佳调整。在固定式工业连续运行中，测量数据以高空间分辨率记录在固定或移动的测量对象上。通过这种方式，生产过程得到有效的监控和控制。因此，千兆以太网接口保证了数据采集无损耗，并且没有明显的时间延迟，每秒最多可以处理50个图像。

50 Hz的最大图像频率可根据红外阵列的热时间常数进行最佳调整。众多电机聚焦红外镜头，包括广角和长焦镜头，可在不同的测量距离下灵活调整不同的测量对象尺寸。红外热像仪要么内置在小型铝制外壳“compact+”中，要么内置在不锈钢工业保护外壳“保护”中，该外壳具有保护窗、空气吹扫装置和可选的水冷。摄像机通过两个电气隔离的数字输入和输出，在没有任何连接的计算机的情况下独立运行。独立版本的所有工艺参数均通过PC连接在现场进行一次编程。相机的模块化Windows软件PYROSOFT可以根据工艺相关要求进行调整和扩展。免费软件 PYROSOFT Compact 随每台 PYROVIEW 红外热像仪一起提供。

特征：

- 从 200 °C 到 500 °C 的精确非接触式温度测量

- 640 × 480 像素的非制冷微测辐射热计阵列

- 光谱范围 3 μm 至 5 μm

- 多种带电机聚焦的光学元件

- 测量频率 50 帧/秒

- 千兆以太网接口（1 GBit/s）

- 大动态范围和16位模拟数字转换器

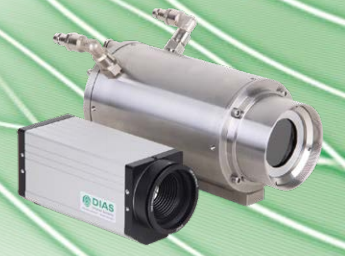

- 摄像机采用小型外壳“紧凑型+”（IP54）或工业保护外壳“保护”（IP65）

- 集成定制系统解决方案，包括硬件和软件调整

外壳

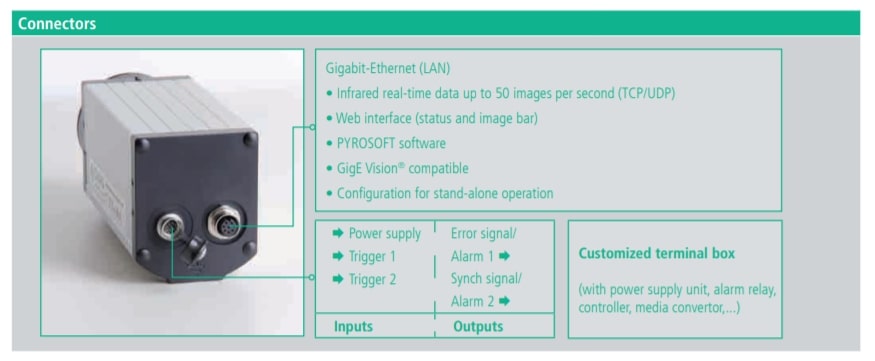

连接

PYROSOFT

为了补充DIAS红外热像仪的使用，功能强大的在线软件PYROSOFT for Windows ®允许您控制热像仪并记录、查看、操作和存储测量数据。

特征：

·实时数据记录

·区域定义和报警阈值监控

·趋势分析

·数据导出（文本、位图、视频）

·支持过程接口（例如profibus，模拟和数字输入和输出）

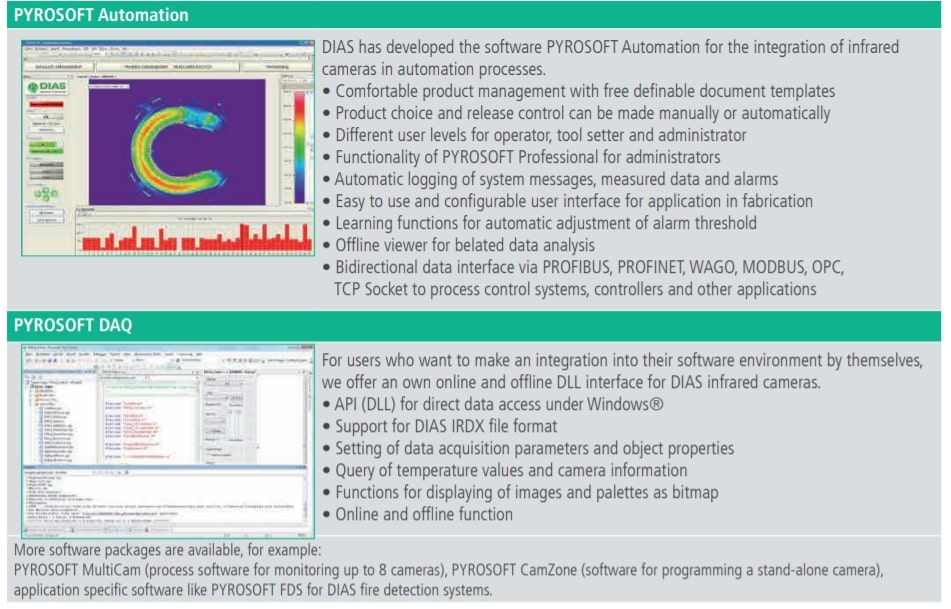

对于系统集成，PYROSOFT DAQ软件带有编程接口（Windows ® -DLL）。免费软件 PYROSOFT Compact 随每台 PYROVIEW 红外热像仪一起提供。对于要求苛刻的应用，可以使用 PYROSOFT Professional 和 PYROSOFT Automation 版本。

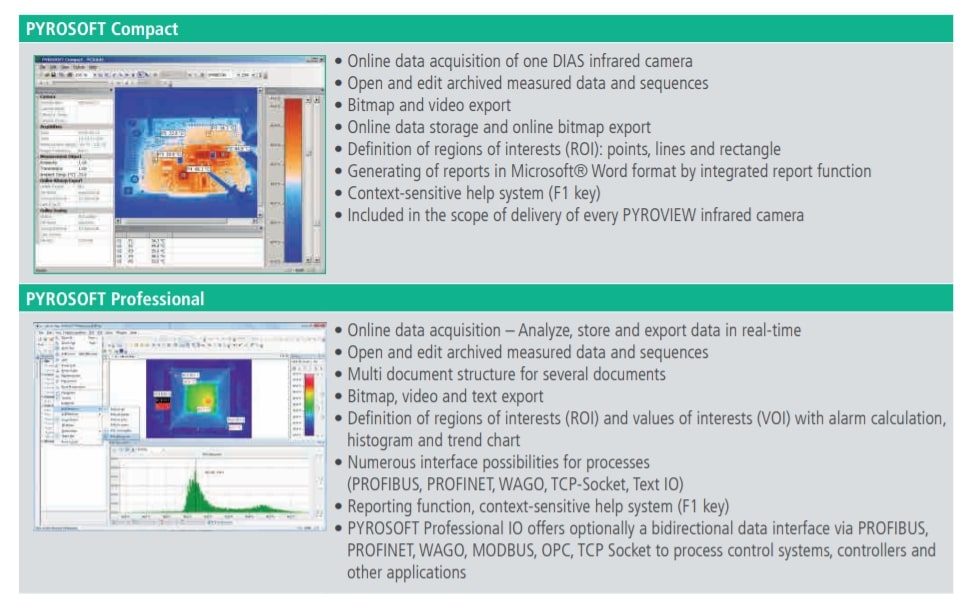

下表显示了每个软件的功能细分。

产品规格和手册

产品手册链接：

技术数据
设备类型	640M 紧凑型+	640M保护
光谱范围	3 μm 至 5 μm
温度范围1	200 °C 至 500 °C（其他可根据要求提供）
净值1，2	< 0.5 K（200 °C，50 Hz）
光圈角（HFOV × VFOV）	25° × 19°，可选：75° × 60°、59° × 46°、43° × 33°、12° × 9° （带电机聚焦的光学元件）
传感器	非制冷微测辐射热计阵列（640 × 480像素）
测量不确定度2	测量值的 2 % °C
测量频率3	内部 50 Hz，可选：50 Hz、25 Hz、12，5 Hz、...
响应时间	内部 40 ms，可选：2 / 测量频率
接口	千兆以太网（实时，50 Hz）、电气隔离数字输入（触发）和数字输出（报警）
连接	圆形插头连接器 HR10A（12 针，电源，数字输入和输出），圆形插头连接器 M12A（以太网）	圆形插头连接器 M23（16 针，电源，数字输入和输出），圆形插头连接器 M12A（以太网）
电源	12 V 至 36 V DC，典型值为 10 VA
重量	约 1.6 kg	约 4.2 kg

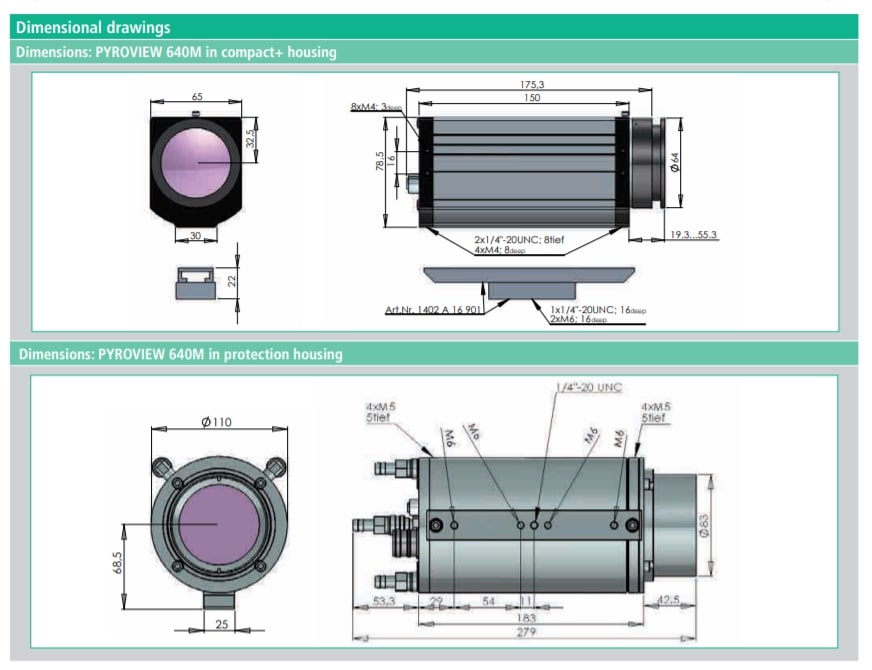

机壳封装	铝制紧凑型外壳 IP54， 65 mm （L） × 160 mm （W） × 79 mm （H），不带镜头和连接器，可选配带云台装置的防风雨外壳	工业防护外壳 IP65，不锈钢，带保护窗，空气吹扫和可选的水冷，直径 110 mm，长度 280 mm（不含机械安装和连接器），最大水压 6 bar，最大气压 2 bar
相机的工作温度	–10 °C 至 50 °C	–10 °C 至 50 °C（无水冷） –25 °C 至 150 °C（带水冷）
储存条件	–20 °C 至 70 °C，最大相对湿度 95 %
软件	控制和成像软件 PYROSOFT for Windows ®，可根据要求进行定制修改
交货范围	红外摄像机 PYROVIEW 640M，校准证书，手册，软件派罗软紧凑型
1噪声当量温差。 2黑体散热器规格，环境温度25°C。 3提供 9 Hz < 的导出版本。

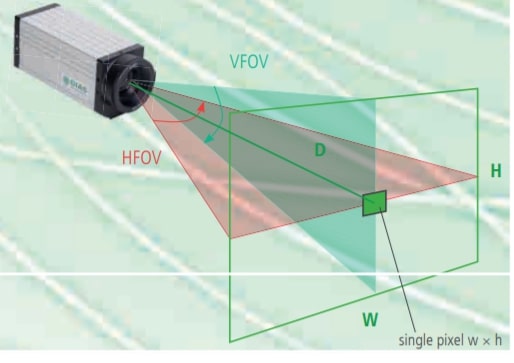

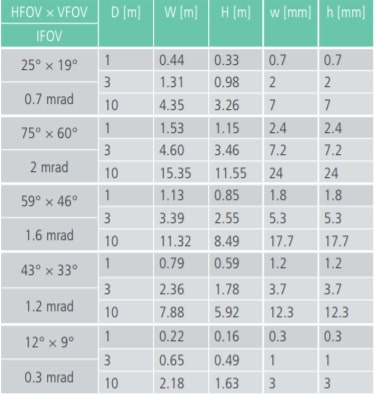

光学变体（带电机聚焦的光学器件）

HFOV ...水平视野（水平光圈角）

VFOV ...垂直视场（垂直光圈角）

IFOV...瞬时视场（空间分辨率）

W ...图像宽度

H ...图像高度

w ...像素宽度

D ...测量距离

h ...像素高度

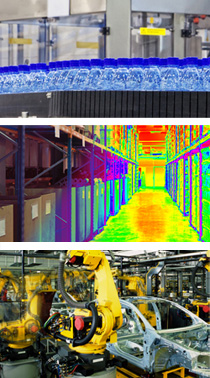

应用

我们的红外热像仪的应用领域非常多样。在工艺温度发挥重要作用的任何地方，我们的相机都可以集成。由于不同的外壳、光学器件和完整的系统解决方案，可以解决复杂的测量任务。我们的红外热像仪PYROVIEW用于以下应用领域，例如：

- 钢铁工业、玻璃工业或水泥生产的质量管理

- 过程自动化和过程控制：太阳能半导体或硅片的生产工业

- 研究开发项目：材料无损检测、研究在兽医学中

- 在仓库、森林甚至城市中及早探测火灾

- 公路隧道交通管制

- 冶金过程控制

- 电气设备检查

- 围绕热桥构建热成像和壁厚薄弱点的定位

相机类型	像素	光谱范围	温度范围2
PYROVIEW 320L PYROVIEW 320N	320×240 320 ×256	8μm至14μm, 1.4μm至1.6μm	–20°C 至 500°C 300°C 至 1200°C
PYROVIEW 380L	384×288	8 μm 至 14 μm	–20°C 至 120°C、50°C 至 500°C
PYROVIEW 640L	640×480	8 μm 至 14 μm	–20°C 至 120°C、50°C 至 500°C
PYROVIEW 640M	640×480	3 μm 至 5 μm	200°C 至 500°C
PYROVIEW 640G	640×480	4.8 μm至 5.2 μm	300°C 至 700°C
PYROVIEW 640F	640×480	3.9μm	600°C 至 1250°C
PYROVIEW 512N	512×384	0.8 μm 至 1.1 μm	600°C 至 1500°C 或 1400°C 至 3000°C
PYROVIEW 768N	768×576	0.8 μm 至 1.1 μm	600°C 至 1500°C 或 1400°C 至 3000°C

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

Search Reset

Compare	Model		Drawings & Specs	Availability	Reference Price (USD)
		640M compact+		4-6 Weeks	Request for quote
		640M protection		4-6 Weeks	Request for quote

640M protection - Parameter

Type

640M protection

Temperature Range

200 °C to 500 °C (other on request)

Housing

industry protection housing IP65, stainless steel, with protection window, air purge and optional water cooling, diameter 110 mm, length 280 mm (without mechanical mounting and connectors), 6 bar max. water pressure, 2 bar max. air pressure

NETD

< 0,5 K (200 °C, 50 Hz

Aperture Angle

25° × 19°, optional: 75° × 60°, 59° × 46°, 43° × 33°, 12° × 9° (optics with motor focus)

Sensor

uncooled microbolometer array (640 × 480 pixels)

Measurement Uncertainty

2 % of measured value °C

Measurement Frequency

internal 50 Hz, selectable: 50 Hz, 25 Hz, 12,5 Hz, …

Response time

internal 40 ms , selectable: 2 / measurement frequency

Spectral range (µm)

3 µm to 5 µm

Pixel

640 x 480

Operating temperature

–10 °C to 50 °C (without water cooling), –25 °C to 150 °C (with water cooling)

640M compact+ - Parameter
