红外线摄像机PYROVIEW 640F 600-1250°C

产品概述规格和型号指南应用相关产品联系下单!

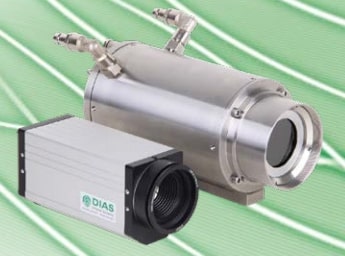

PYROVIEW 640F

高分辨率红外热像仪，用于通过火焰测量温度

红外热像仪PYROVIEW 640F在您需要时使用通过应用产生的火焰或燃烧气体进行测量原因。火焰虽然对测量没有影响。无论是过程监控、过程自动化还是质量控制 – PYROVIEW 640F 测量温度，无需准确可靠地联系。即使在非常快速的流程中或在温度变化数据采集是实时发生的。在固定式工业连续运行测量中以高空间分辨率记录固定或移动的数据测量对象。这样，生产过程有效监测和控制。因此，千兆以太网接口保证了数据采集无损耗，无明显延时每秒最多 50 张图像。

最大图像频率 50 Hz 可根据红外阵列。多种电机聚焦红外镜头，包括广角和长焦镜头，提供灵活的调整到不同的不同测量距离下的测量对象尺寸。红外热像仪内置在小型铝制外壳中 “紧凑型+”或不锈钢工业保护外壳具有保护窗口、空气吹扫装置和可选水冷。相机在独立操作中观察生产无需任何连接的计算机，通过两个电气隔离数字输入和输出。独立版本的所有工艺参数均通过PC连接在现场进行一次编程。相机的模块化Windows软件PYROSOFT可以是根据与流程相关的要求进行调整和扩展。免费软件 PYROSOFT Compact 随每台 PYROVIEW 一起提供红外摄像机。

特征：

- 精确的非接触式温度测量在 600 °C 和 1250 °C 之间

- 640 × 480 像素的非制冷微测辐射热计阵列

- 光谱范围约 3.9 μm

- 多种带电机聚焦的光学元件

- 测量频率 50 帧/秒

- 千兆以太网接口（1 GBit/s）

- 大动态范围和16位模拟数字转换器

- 小型紧凑型+外壳（IP54）或工业防护外壳（IP65）

- 集成在定制系统解决方案包括硬件和软件调整

外壳

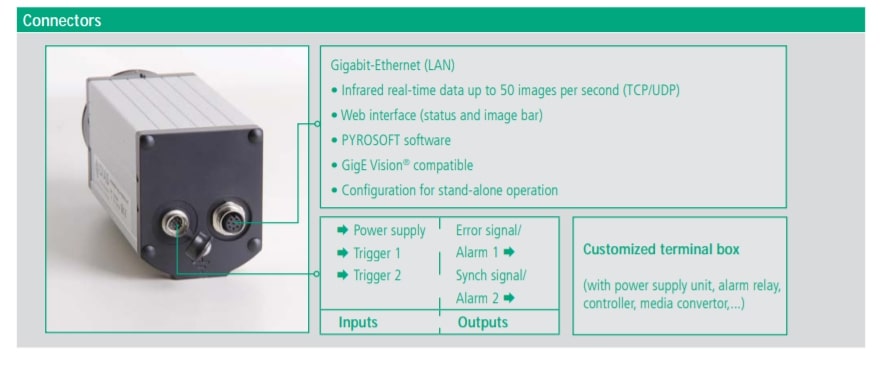

连接

PYROSOFT

为了补充DIAS红外热像仪的使用，功能强大的在线软件PYROSOFT for Windows ®允许您控制热像仪并记录、查看、操作和存储测量数据。

特征：

·实时数据记录

·区域定义和报警阈值监控

·趋势分析

·数据导出（文本、位图、视频）

·支持过程接口（例如profibus，模拟和数字输入和输出）

对于系统集成，PYROSOFT DAQ软件带有编程接口（Windows ® -DLL）。免费软件 PYROSOFT Compact 随每台 PYROVIEW 红外热像仪一起提供。对于要求苛刻的应用，可以使用 PYROSOFT Professional 和 PYROSOFT Automation 版本。

下表显示了每个软件的功能细分。

产品规格和手册

产品手册链接：

技术数据
设备类型	640F 紧凑型+	640F 保护
光谱范围1	3.9μm
温度范围1	600 °C 至 1250 °C
净值2，3	< 1 K（600 °C，50 Hz）
光圈角4（高频× VFOV）	25° × 19°，可选：75° × 60°、59° × 46°、43° × 33°、12° × 9° （带电机聚焦的光学元件）
传感器	非制冷微测辐射热计阵列（640 × 480像素）
测量不确定度3	测量值的 2 % °C
测量频率5	内部 50 Hz，可选：50 Hz、25 Hz、12，5 Hz、...
响应时间	内部 40 ms，可选：2 / 测量频率
接口	千兆以太网（实时，50 Hz）、电气隔离数字输入（触发）和数字输出（报警）
连接	圆形插头连接器 HR10A（12 针，电源、数字输入和输出），圆形插头连接器 M12A（以太网）	圆形插头连接器 M23（16 针，电源、数字输入和输出），圆形插头连接器 M12A（以太网）
电源	12 V 至 36 V DC，典型值为 10 VA
重量	约 1.6 kg	约 4.2 kg

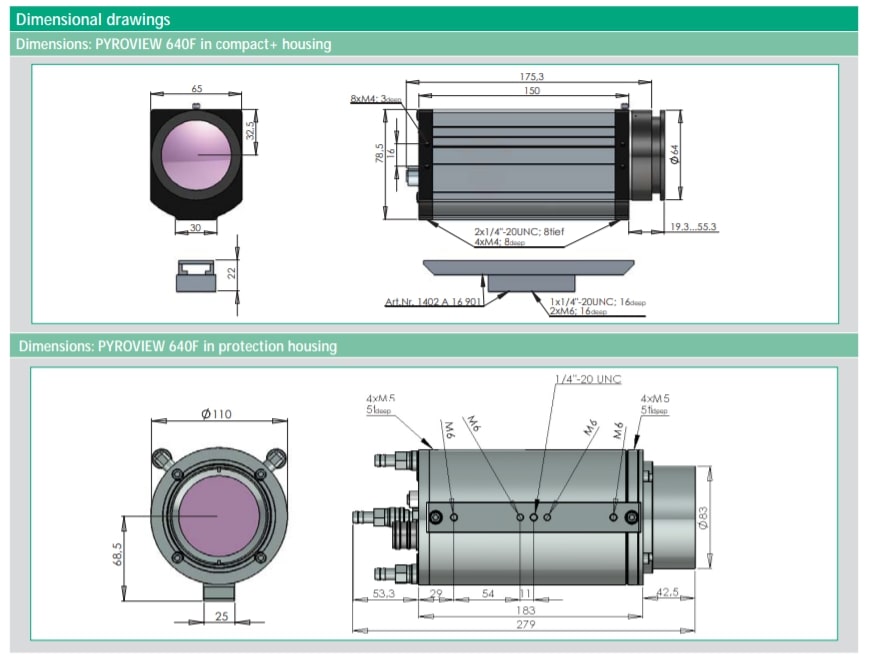

机壳封装	铝制紧凑型外壳 IP54， 65 mm （L） × 160 mm （W） × 79 mm （H），不带透镜和连接器，可选配带风云台的防风雨外壳	工业防护外壳IP65，不锈钢，带保护窗，空气吹扫和可选水冷却，直径 110 mm，长度 280 mm （无机械安装和连接器），最大水压 6 巴，最大气压 2 巴
相机的工作温度	–10 °C 至 50 °C	–10 °C 至 50 °C（无水冷）， –25 °C 至 150 °C（带水冷）
储存条件	–20 °C 至 70 °C，最大相对湿度 95 %
软件	控制和成像软件 PYROSOFT for Windows ®，可根据要求进行定制修改
交货范围	红外摄像机 PYROVIEW 640F，校准证书，手册，软件派罗软件紧凑型
1其他应要求提供。 2噪声当量温差。 3黑体散热器规格，环境温度25°C。 4带电机对焦的镜头。 5提供 9 Hz <导出版本。

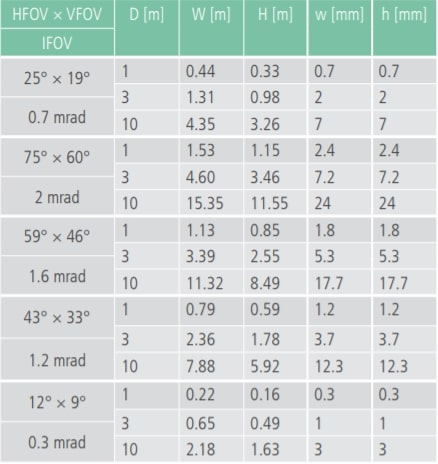

光学变体（带电机聚焦的光学器件）

HFOV ...水平视野（水平光圈角）

VFOV ...垂直视场（垂直光圈角）

IFOV...瞬时视场（空间分辨率）

W ...图像宽度

H ...图像高度

w ...像素宽度

D ...测量距离

h ...像素高度

应用

我们的红外热像仪的应用领域非常多样。在工艺温度发挥重要作用的任何地方，我们的相机都可以集成。由于不同的外壳、光学器件和完整的系统解决方案，可以解决复杂的测量任务。我们的红外热像仪PYROVIEW用于以下应用领域，例如：

- 钢铁工业、玻璃工业或水泥生产的质量管理

- 过程自动化和过程控制：太阳能半导体或硅片的生产工业

- 研究开发项目：材料无损检测、研究在兽医学中

- 在仓库、森林甚至城市中及早探测火灾

- 公路隧道交通管制

- 冶金过程控制

- 电气设备检查

- 围绕热桥构建热成像和壁厚薄弱点的定位

相机类型	像素	光谱范围	温度范围2
PYROVIEW 320L PYROVIEW 320N	320×240 320 ×256	8μm至14μm, 1.4μm至1.6μm	–20°C 至 500°C 300°C 至 1200°C
PYROVIEW 380L	384×288	8 μm 至 14 μm	–20°C 至 120°C、50°C 至 500°C
PYROVIEW 640L	640×480	8 μm 至 14 μm	–20°C 至 120°C、50°C 至 500°C
PYROVIEW 640M	640×480	3 μm 至 5 μm	200°C 至 500°C
PYROVIEW 640G	640×480	4.8 μm至 5.2 μm	300°C 至 700°C
PYROVIEW 640F	640×480	3.9μm	600°C 至 1250°C
PYROVIEW 512N	512×384	0.8 μm 至 1.1 μm	600°C 至 1500°C 或 1400°C 至 3000°C
PYROVIEW 768N	768×576	0.8 μm 至 1.1 μm	600°C 至 1500°C 或 1400°C 至 3000°C

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

Search Reset

Compare	Model		Drawings & Specs	Availability	Reference Price (USD)
		640F compact+		4-6 Weeks	Request for quote
		640F protection		4-6 Weeks	Request for quote

640F protection - Parameter

Type

640M protection

Temperature Range

200 °C to 500 °C (other on request)

Housing

industry protection housing IP65, stainless steel, with protection window, air purge and optional water cooling, diameter 110 mm, length 280 mm (without mechanical mounting and connectors), 6 bar max. water pressure, 2 bar max. air pressure

NETD

< 0,5 K (200 °C, 50 Hz

Aperture Angle

25° × 19°, optional: 75° × 60°, 59° × 46°, 43° × 33°, 12° × 9° (optics with motor focus)

Sensor

uncooled microbolometer array (640 × 480 pixels)

Measurement Uncertainty

2 % of measured value °C

Measurement Frequency

internal 50 Hz, selectable: 50 Hz, 25 Hz, 12,5 Hz, …

Response time

internal 40 ms , selectable: 2 / measurement frequency

Spectral range (µm)

3 µm to 5 µm

Pixel

640 x 480

Operating temperature

–10 °C to 50 °C (without water cooling), –25 °C to 150 °C (with water cooling)
