Products / 成像 /红外温度探测器/成像仪 /红外线面振相机 /红外线摄像机PYROVIEW 640G 300-700°C /

红外线摄像机PYROVIEW 640G 300-700°C

产品概述规格和型号指南应用相关产品联系下单!

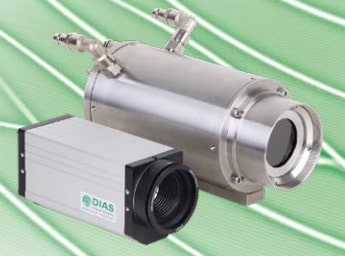

PYROVIEW 640G

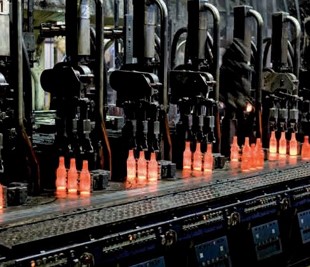

用于玻璃行业的高分辨率红外热像仪

无论是在浮法玻璃和容器玻璃生产中的过程监测、过程自动化还是质量控制，红外摄像机 PYROVIEW 640G 都能够准确可靠地进行无接触温度测量。在非常快速的过程中或温度变化时，数据采集也能够实时进行。为了实现高测量精度，该摄像机的光谱范围经过优化，适合用于玻璃制成的测量对象。在固定或移动的工业连续生产过程中，该设备可以灵活地以高空间分辨率记录测量数据。因此，千兆以太网接口保证了数据采集的无损失，并且在每秒可达 50 帧的情况下几乎没有时间延迟。

该红外摄像机的图像频率最大为50 Hz，已优化调整至红外阵列的热时间常数。该摄像机配备了多种电动聚焦红外镜头，包括广角和长焦镜头，可在不同的测量距离下灵活调整以适应不同的测量对象大小。该摄像机可安装在小型铝制外壳“compact+”中，也可安装在带有保护窗口、空气净化装置和可选水冷系统的不锈钢工业防护外壳“protection”中。该摄像机可在无需连接计算机的情况下独立运行，通过两个电隔离的数字输入和输出观察生产过程。在独立运行版本中，所有过程参数均通过PC连接在现场进行一次编程。摄像机的模块化Windows软件PYROSOFT可根据过程要求进行调整和扩展。每台PYROVIEW红外摄像机都附带免费软件PYROSOFT Compact。

特征：

- 在 300 °C 至 700 °C 之间进行精确的非接触式温度测量

- 640 × 480 像素的非制冷微测辐射热计阵列

- 光谱范围 4.8 μm 至 5.2 μm

- 多款带有电动对焦功能的光学镜头

- 测量频率 50 帧/秒

- 千兆以太网接口（1 GBit/s）

- 大动态范围和16位模拟数字转换器

- 摄像机采用小型外壳“紧凑型+”（IP54）或工业保护外壳“保护”（IP65）

- 包括硬件和软件调整在内的定制系统解决方案集成

外壳

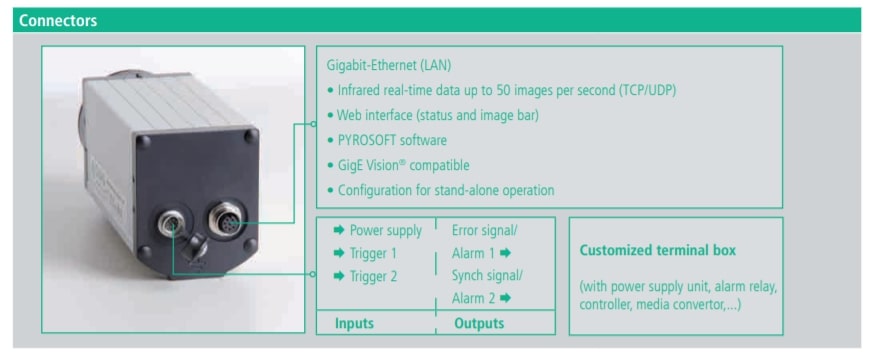

连接

PYROSOFT

为了补充DIAS红外热像仪的使用，功能强大的在线软件PYROSOFT for Windows ®允许您控制热像仪并记录、查看、操作和存储测量数据。

特征：

·实时数据记录

·区域定义和报警阈值监控

·趋势分析

·数据导出（文本、位图、视频）

·支持过程接口（例如profibus，模拟和数字输入和输出）

对于系统集成，PYROSOFT DAQ软件带有编程接口（Windows ® -DLL）。免费软件 PYROSOFT Compact 随每台 PYROVIEW 红外热像仪一起提供。对于要求苛刻的应用，可以使用 PYROSOFT Professional 和 PYROSOFT Automation 版本。

下表显示了每个软件的功能细分。

产品规格和手册

产品手册链接：

技术参数
设备类型	640G 紧凑型+	640G 保护型
光谱范围	4.8 µm至 5.2 µm
温度范围	300 °C 至 700 °C（其他可根据要求提供）
热灵敏度1，2	< 1 K（400 °C，50 Hz）
光圈角（HFOV × VFOV）	25° × 19°，可选：75° × 60°、59° × 46°、43° × 33°、12° × 9° （带自动对焦光学模块）
传感器	非制冷微测辐射热计阵列（640 × 480像素）
测量不确定度2	测量值的 2 % ，以°C为单位
测量频率3	固定 50 Hz，可选：50 Hz、25 Hz、12，5 Hz、...
响应时间	固定 40 ms，可选：2 / 测量频率
接口	千兆以太网（实时，50 Hz）、电气隔离数字输入（触发）和数字输出（报警）
连接	圆形插头连接器 HR10A（12 针，电源、数字输入和输出），圆形插头连接器 M12A（以太网）	圆形插头连接器 M23（16 针，电源、数字输入和输出），圆形插头连接器 M12A（以太网）
电源	12 V 至 36 V DC，典型值为 10 VA
重量	约 1.6 千克	约 4.2 千克

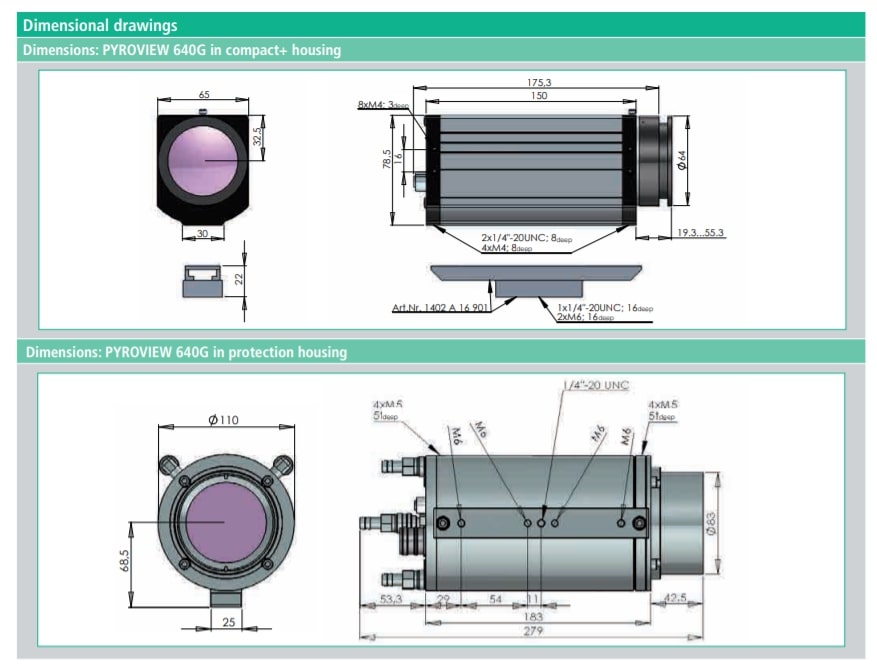

机壳封装	铝制紧凑型外壳 IP54， 65 mm （L） × 160 mm （W） × 79 mm （H），不含镜头和连接器，可选配带风云台的防风雨外壳	工业防护外壳 IP65，不锈钢，带保护窗，空气吹扫和可选的水冷，直径 110 mm，长度 280 mm（不含机械）安装和连接器），最大水压 6 bax，最大气压 2 bax
相机的工作温度	–10 °C 至 50 °C	–10 °C 至 50 °C（无水冷）， –25 °C 至 150 °C（带水冷）
储存条件	–20 °C 至 70 °C，最大相对湿度 95 %
软件	控制和成像软件 PYROSOFT for Windows ®，可根据客户要求定制
交付物	红外摄像机 PYROVIEW 640G，校准证书，手册，软件 PYROSOFT紧凑型
1.噪声当量温差。 2.黑体辐射下，环境温度25°C。 3.提供 <9Hz 版本。

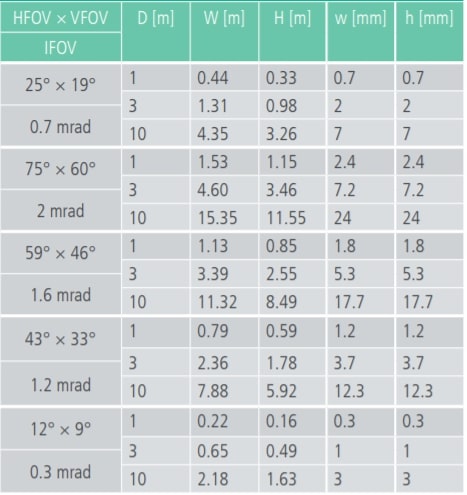

光学变体（带电机聚焦的光学器件）

HFOV ...水平视野（水平光圈角）

VFOV ...垂直视场（垂直光圈角）

IFOV...瞬时视场（空间分辨率）

W ...图像宽度

H ...图像高度

w ...像素宽度

D ...测量距离

h ...像素高度

应用

我们的红外热像仪的应用领域非常多样。在工艺温度发挥重要作用的任何地方，我们的相机都可以集成。由于不同的外壳、光学器件和完整的系统解决方案，可以解决复杂的测量任务。我们的红外热像仪PYROVIEW用于以下应用领域，例如：

- 钢铁工业、玻璃工业或水泥生产的质量管理

- 过程自动化和过程控制：太阳能半导体或硅片的生产工业

- 研究开发项目：材料无损检测、研究在兽医学中

- 在仓库、森林甚至城市中及早探测火灾

- 公路隧道交通管制

- 冶金过程控制

- 电气设备检查

- 围绕热桥构建热成像和壁厚薄弱点的定位

相机类型	像素	光谱范围	温度范围2
PYROVIEW 320L PYROVIEW 320N	320×240 320 ×256	8μm至14μm, 1.4μm至1.6μm	–20°C 至 500°C 300°C 至 1200°C
PYROVIEW 380L	384×288	8 μm 至 14 μm	–20°C 至 120°C、50°C 至 500°C
PYROVIEW 640L	640×480	8 μm 至 14 μm	–20°C 至 120°C、50°C 至 500°C
PYROVIEW 640M	640×480	3 μm 至 5 μm	200°C 至 500°C
PYROVIEW 640G	640×480	4.8 μm至 5.2 μm	300°C 至 700°C
PYROVIEW 640F	640×480	3.9μm	600°C 至 1250°C
PYROVIEW 512N	512×384	0.8 μm 至 1.1 μm	600°C 至 1500°C 或 1400°C 至 3000°C
PYROVIEW 768N	768×576	0.8 μm 至 1.1 μm	600°C 至 1500°C 或 1400°C 至 3000°C

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

Search Reset

Compare	Model		Drawings & Specs	Availability	Reference Price (USD)
		640G compact+		4-6 Weeks	Request for quote
		640G protection		4-6 Weeks	Request for quote

640G protection - Parameter

Type

640M protection

Temperature Range

200 °C to 500 °C (other on request)

Housing

industry protection housing IP65, stainless steel, with protection window, air purge and optional water cooling, diameter 110 mm, length 280 mm (without mechanical mounting and connectors), 6 bar max. water pressure, 2 bar max. air pressure

NETD

< 0,5 K (200 °C, 50 Hz

Aperture Angle

25° × 19°, optional: 75° × 60°, 59° × 46°, 43° × 33°, 12° × 9° (optics with motor focus)

Sensor

uncooled microbolometer array (640 × 480 pixels)

Measurement Uncertainty

2 % of measured value °C

Measurement Frequency

internal 50 Hz, selectable: 50 Hz, 25 Hz, 12,5 Hz, …

Response time

internal 40 ms , selectable: 2 / measurement frequency

Spectral range (µm)

3 µm to 5 µm

Pixel

640 x 480

Operating temperature

–10 °C to 50 °C (without water cooling), –25 °C to 150 °C (with water cooling)
