红外摄像机PYROVIEW 380L –20 to 500°C

产品概述规格和型号指南应用相关产品联系下单!

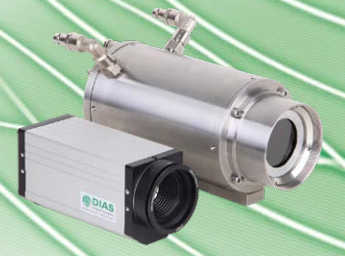

PYROVIEW 380L

高性能红外热像仪 – 在工业连续运行中功能强大

在质量控制、过程测量技术、研发项目或火灾检测等领域，PYROVIEW 380L可以精确可靠地进行非接触式温度测量。即使在非常快速的过程或温度变化的情况下，数据采集也能实时进行。在固定或移动的工业连续生产过程中，该设备可以灵活地以高热分辨率和空间分辨率记录测量数据，有效地监控和控制生产过程。因此，以太网接口可以保证每秒采集多达50张图像的数据无损且无显著时延。

该红外摄像机的图像频率最大为50 Hz，已优化调整至红外阵列的热时间常数。该摄像机配备了多种电动聚焦红外镜头，包括广角和长焦镜头，可在不同的测量距离下灵活调整以适应不同的测量对象大小。该摄像机可安装在小型铝制外壳“compact+”中，也可安装在带有保护窗口、空气净化装置和可选水冷系统的不锈钢工业防护外壳“protection”中。该摄像机可在无需连接计算机的情况下独立运行，通过两个电隔离的数字输入和输出观察生产过程。在独立运行版本中，所有过程参数均通过PC连接在现场进行一次编程。摄像机的模块化Windows软件PYROSOFT可根据过程要求进行调整和扩展。每台PYROVIEW红外摄像机都附带免费软件PYROSOFT Compact。

特征：

- 在-20°C至500°C之间进行精确的非接触式温度测量

- 384 × 288 像素的非制冷微测辐射热计阵列

- 光谱范围 8 μm 至 14 μm

- 多款带有电动对焦功能的光学镜头

- 测量频率 50 帧/秒

- 以太网接口（实时，50 Hz）

- 大动态范围和16位模拟数字转换器

- 摄像机采用小型外壳“紧凑型+”（IP54）或工业保护外壳“保护”（IP65）

- 包括硬件和软件调整在内的定制系统解决方案集成

外壳

连接

PYROSOFT

为了补充DIAS红外热像仪的使用，功能强大的在线软件PYROSOFT for Windows ®允许您控制热像仪并记录、查看、操作和存储测量数据。

特征：

·实时数据记录

·区域定义和报警阈值监控

·趋势分析

·数据导出（文本、位图、视频）

·支持过程接口（例如profibus，模拟和数字输入和输出）

对于系统集成，PYROSOFT DAQ软件带有编程接口（Windows ® -DLL）。免费软件 PYROSOFT Compact 随每台 PYROVIEW 红外热像仪一起提供。对于要求苛刻的应用，可以使用 PYROSOFT Professional 和 PYROSOFT Automation 版本。

下表显示了每个软件的功能细分。

产品规格和手册

产品手册链接：

技术数据
设备类型	380L 紧凑型+	380L保护
光谱范围1	8 μm 至 14 μm
温度范围1	范围 1：–20 °C 至 120 °C，范围 2：50 °C 至 500 °C（显示范围：0 °C 至 500 °C）
净值2，3	< 0.06 K（30 °C，50 Hz，量程 1）
光圈角4（高频× VFOV）	30° × 23°，可选：90° × 66°、60° × 47°、44° × 34°、22° × 16°、15° × 12°、8° × 6°、微距 30 μm （带电机聚焦的光学元件）
传感器	非制冷微测辐射热计阵列（384 × 288像素）
测量不确定度3	2 K（物体温度 < 100 °C）或测量值 °C 的 2 %
测量频率5	内部 50 Hz，可选：50 Hz、25 Hz、12，5 Hz、...
响应时间	内部 40 ms，可选：2 / 测量频率
接口	以太网（实时，50 Hz）、电气隔离数字输入（触发）和数字输出（报警）
连接	圆形插头连接器 HR10A（12 针，电源，数字输入和输出），圆形插头连接器 M12A（以太网）	圆形插头连接器 M23（16 针，电源，数字输入和输出），圆形插头连接器 M12A（以太网）
电源	12 V 至 36 V DC，典型值为 10 VA
重量	约 1.6 kg	约 4.2 kg
机壳封装	铝制紧凑型外壳 IP54， 65 mm （L） × 160 mm （W） × 79 mm （H），不带透镜和连接器，可选配带风云台的防风雨外壳	工业防护外壳 IP65，不锈钢，带保护窗，空气吹扫和可选的水冷，直径 110 mm，长度 280 mm（不含机械安装和连接器），最大水压 6 bar，最大气压 2 bar
相机的工作温度	–10 °C 至 50 °C	–10 °C 至 50 °C（无水冷）， –25 °C 至 150 °C（带水冷）
储存条件	–20 °C 至 70 °C，最大相对湿度 95 %
软件	控制和成像软件 PYROSOFT for Windows ®，可根据要求进行定制修改
交货范围	红外摄像机 PYROVIEW 380L，校准证书，手册，软件派洛软件紧凑型
1其他应要求提供。 2噪声当量温差。 3黑体散热器规格，环境温度25°C。 4带电机对焦的镜头。 5提供< 9 Hz 的导出版本。

光学变体（带电机聚焦的光学器件）

呵呵...水平视野（水平光圈角）

VFOV ...垂直视场（垂直光圈角）

伊福夫...瞬时视场（空间分辨率）

W ...图像宽度

H ...图像高度

w ...像素宽度

D ...测量距离

h ...像素高度

HFOV × VFOV IFOV	D [m]	W [m]	H [m]	w [mm]	h [mm]
HFOV × VFOV IFOV	D [m]	W [m]	H [m]	w [mm]	h [mm]
30° × 23° 1.36 mrad	1	0.55	0.41	1.4	1.4
	3	1.64	1.23	4.3	4.3
	10	5.45	4.09	14.0	14.0
90° × 66° 4.09 mrad	1	2.00	1.50	5.2	5.2
	3	5.99	4.49	15.6	15.6
	10	20.0	15.0	52	52
60° × 47° 2.73 mrad	1	1.16	0.87	3.0	3.0
	3	3.49	2.62	9.1	9.1
	10	11.6	8.73	30	30
44° × 34° 1.99 mrad	1	0.82	0.61	2.1	2.1
	3	2.45	1.84	6.4	6.4
	10	8.18	6.13	21	21
22° × 16° 0.99 mrad	1	0.38	0.29	1.0	1.0
	3	1.14	0.86	3.0	3.0
	10	3.81	2.86	9.9	9.9
15° × 12° 0.68 mrad	1	0.26	0.20	0.7	0.7
	3	0.79	0.59	2.1	2.1
	10	2.64	1.98	6.9	6.9
8° × 6° 0.36 mrad	1	0.20	0.15	0.5	0.5
	3	0.39	0.30	1.0	1.0
	10	1.31	0.98	3.4	3.4
Macro 30 µm⁶	0.045	0.0115	0.0086	0.03	0.03
6与光学器件一起 15° × 12°

应用

我们的红外热像仪的应用领域非常多样。在工艺温度发挥重要作用的任何地方，我们的相机都可以集成。由于不同的外壳、光学器件和完整的系统解决方案，可以解决复杂的测量任务。我们的红外热像仪PYROVIEW用于以下应用领域，例如：

- 钢铁工业、玻璃工业或水泥生产的质量管理

- 过程自动化和过程控制：太阳能半导体或硅片的生产工业

- 研究开发项目：材料无损检测、研究在兽医学中

- 在仓库、森林甚至城市中及早探测火灾

- 公路隧道交通管制

- 冶金过程控制

- 电气设备检查

- 围绕热桥构建热成像和壁厚薄弱点的定位

相机类型	像素	光谱范围	温度范围2
PYROVIEW 320L PYROVIEW 320N	320×240 320 ×256	8μm至14μm, 1.4μm至1.6μm	–20°C 至 500°C 300°C 至 1200°C
PYROVIEW 380L	384×288	8 μm 至 14 μm	–20°C 至 120°C、50°C 至 500°C
PYROVIEW 640L	640×480	8 μm 至 14 μm	–20°C 至 120°C、50°C 至 500°C
PYROVIEW 640M	640×480	3 μm 至 5 μm	200°C 至 500°C
PYROVIEW 640G	640×480	4.8 μm至 5.2 μm	300°C 至 700°C
PYROVIEW 640F	640×480	3.9μm	600°C 至 1250°C
PYROVIEW 512N	512×384	0.8 μm 至 1.1 μm	600°C 至 1500°C 或 1400°C 至 3000°C
PYROVIEW 768N	768×576	0.8 μm 至 1.1 μm	600°C 至 1500°C 或 1400°C 至 3000°C

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)
