红外线阵列摄像机(0.8-1.1um)

产品概述规格和型号指南相关产品联系下单!

PYROLINE 512N-非接触式测量温度曲线，最高可达 3000 °C

在金属工业中的质量控制、过程监控或过程自动化方面——红外热像仪PYROLINE 512N可以精确、可靠、无接触地测量物体表面温度。为了减少由于发射率不准确而导致的物理误差，该相机在0.8微米至1.1微米的短波长范围内工作。无论是在快速过程中还是在温度变化时，数据采集均在实时进行。在固定或移动的测量对象上，该相机可以以高热分辨率和空间分辨率记录工业连续生产过程中的数据，通过这种方式高效地监控和控制生产过程。

因此，快速以太网接口可保证每秒高达256条线的数据采集无误，且无明显时延。该系统配备了多种用于聚焦的红外镜头，包括广角镜头和长焦镜头，可根据不同的测量距离灵活调整以适应不同的测量对象大小。红外摄像头可安装在小型铝制外壳“compact+”或默认带有空气净化装置和水冷系统的不锈钢工业防护外壳“protection”中。摄像头可在无需连接计算机的情况下独立观察生产过程，通过两个电隔离的数字输入和输出实现。所有独立版本的工艺参数均通过PC连接在现场一次编程。摄像头的模块化Windows软件PYROSOFT可根据过程要求进行调整和扩展。每台PYROLINE红外摄像机都附带免费软件PYROSOFT Compact。

- 精确的非接触式温度测量，精度极高

宽温度范围：600°C 至 1500°C，可选 1400°C 至 3000°C

- 512 × 1 像素的高动态硅 CMOS 阵列

- 多款带有电动对焦功能的光学镜头

- 光谱范围 0.8 μm 至 1.1 μm

- 快速以太网接口

- 测量频率每秒 256 条线

- 大动态范围和16位模拟数字转换器

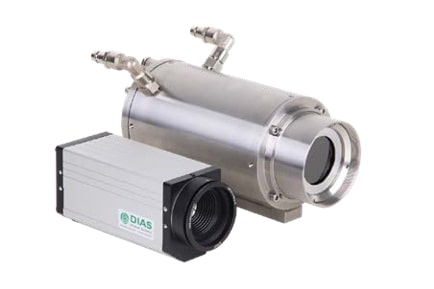

- 摄像机采用小型外壳“紧凑型+”（IP54）或行业保护外壳“保护”（IP65）

- 定制系统解决方案中的集成，包括硬件和软件集成

外壳

连接

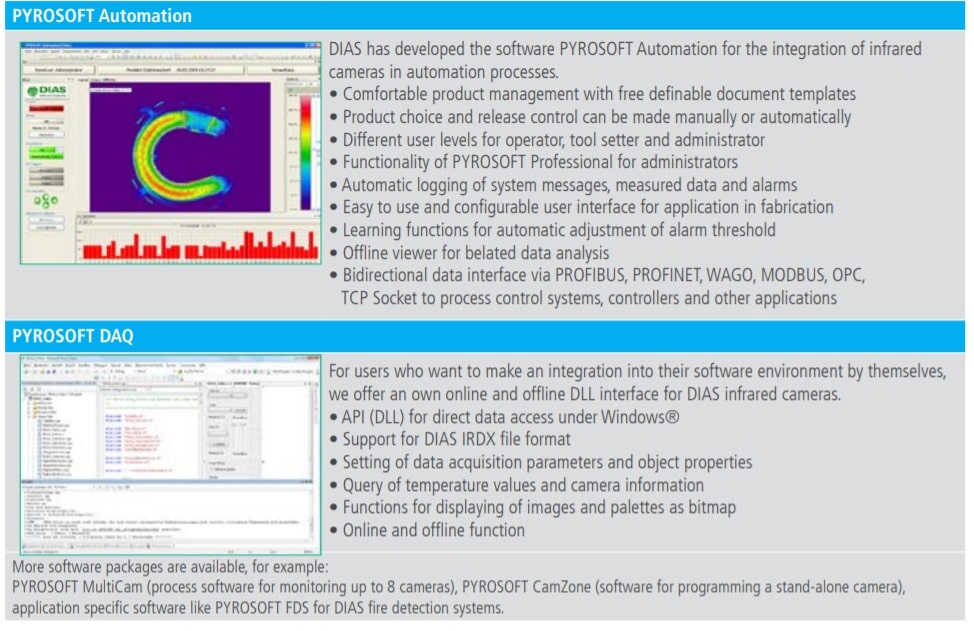

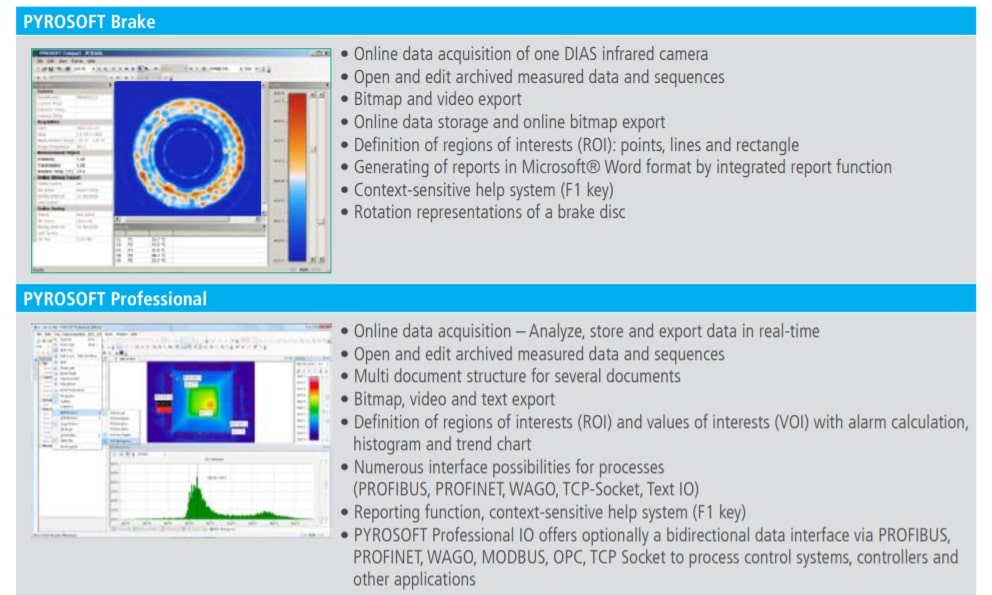

PYROSOFT

为了补充DIAS红外热像仪的使用，功能强大的在线软件PYROSOFT for Windows ®允许您控制热像仪并记录、查看、操作和存储测量数据。

特征：

·实时数据记录

·区域定义和报警阈值监控

·趋势分析

·数据导出（文本、位图、视频）

·支持过程接口（例如profibus，模拟和数字输入和输出）

对于系统集成，PYROSOFT DAQ软件带有编程接口（Windows ® -DLL）。免费软件 PYROSOFT Compact 随每台 PYROVIEW 红外热像仪一起提供。对于要求苛刻的应用，可以使用 PYROSOFT Professional 和 PYROSOFT Automation 版本。

下表显示了每个软件的功能细分。

产品规格和手册

产品手册链接：

技术数据
设备类型	512N/256 Hz 紧凑型+		512N/256 Hz 保护
连续测量温度范围1	600 °C 至 1500 °C	1400 °C 至 3000 °C	600 °C 至 1500 °C	1400 °C 至 3000 °C
净值2，3	< 1 K（600 °C，256 Hz）4	≈ 2 K（1400 °C，256 Hz）4	< 1 K（600 °C，256 Hz）4	≈ 2 K（1400 °C，256 Hz）4
光谱范围	0.8 μm 至 1.1 μm
光圈角（HFOV × VFOV）	36° × 0.15°，可选：90° × 0.34°、51° × 0.2°、19° × 0.08°、13° × 0.05°、9° × 0.04° （带电机聚焦的光学器件）
传感器	高动态硅CMOS阵列（512×1像素）
测量不确定度3	测量值的 1 % °C	测量值的 2 % °C	测量值的 1 % °C	测量值的 2 % °C
最大线路频率	256赫兹
响应时间	内部 8 ms，可选：2 / 测量频率
接口	快速以太网（实时，256 Hz）、电气隔离数字输入（触发）和数字输出（报警）

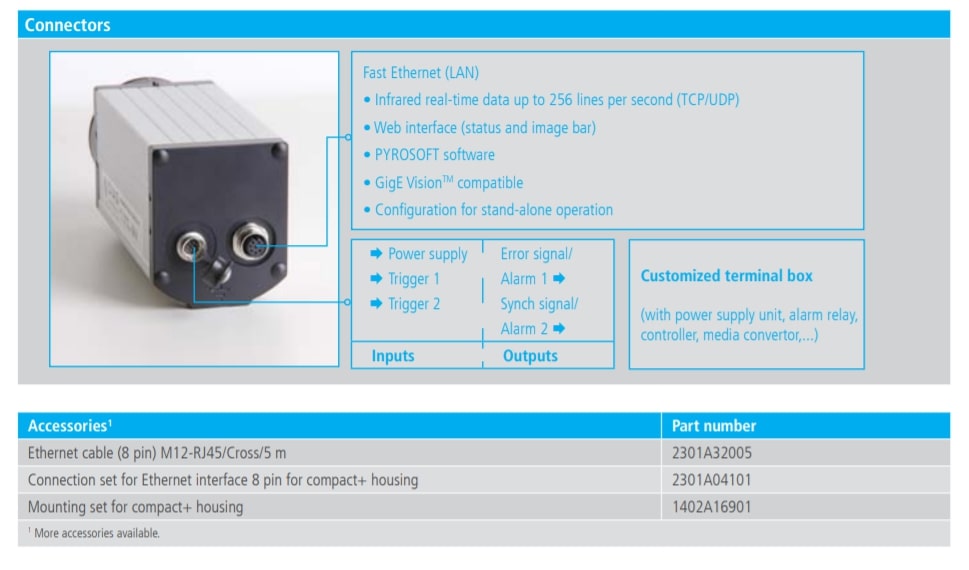

连接	圆形插头连接器 HR10A（12 针，电源、数字输入和输出），圆形插头连接器 M12A（以太网）		圆形插头连接器 M23（16 针，电源，数字输入和输出），圆形插头连接器 M12A（以太网）
电源	12 V 至 36 V DC，典型值为 10 VA
重量	约 1.6 kg		约 4.2 kg

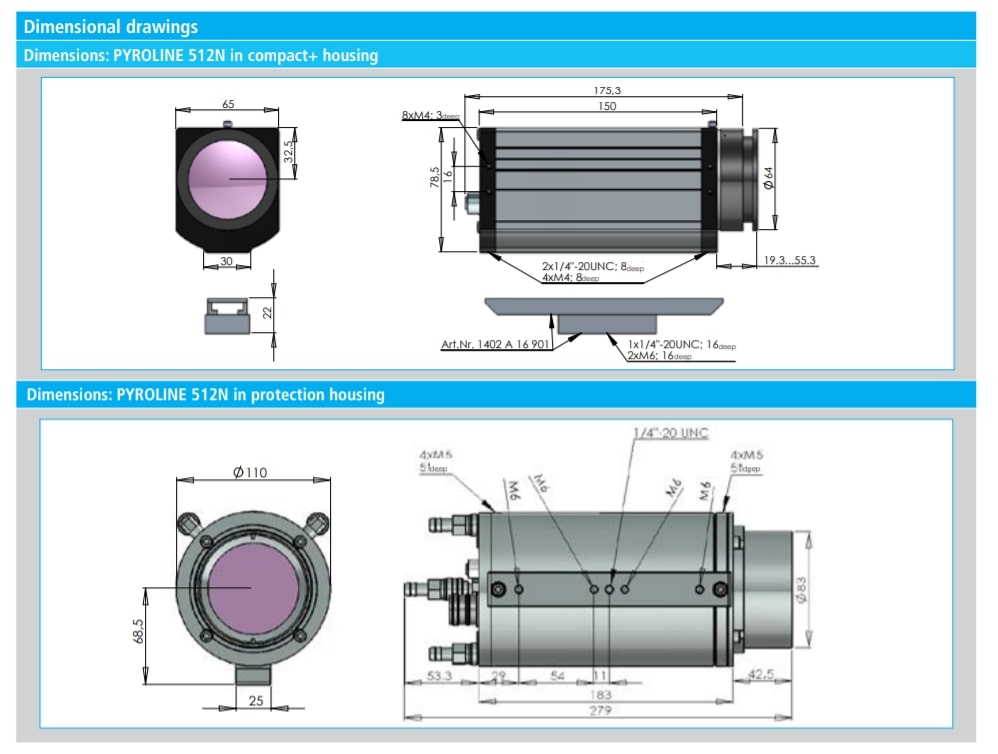

住房	铝制紧凑型外壳 IP54， 65 mm （L） × 160 mm （W） × 79 mm （H），不带透镜和连接器，可选配带风云台的防风雨外壳		工业防护外壳 IP65，不锈钢，带空气吹扫和水冷，直径 110 mm，长度 280 mm（不含机械安装和连接器），最大水压 6 bar，最大气压 2 bar，保护窗
相机的工作温度	–10 °C 至 50 °C		–10 °C 至 50 °C（无水冷）， –25 °C 至 150 °C（带水冷）
储存条件	–20 °C 至 70 °C，最大相对湿度 95 %
软件	控制和成像软件 PYROSOFT for Windows ®，可根据要求进行定制修改
交货范围	红外线相机吡咯烷 512N，校准证书，手册，软件派罗软件紧凑型
1其他应要求提供。 2噪声当量温差。 3黑体散热器规格，环境温度25°C。 4...或测量值的 0.15 %，以 °C 为单位，256 Hz。

相机类型	像素	温度范围1，2	净达	光谱范围
512N/256Hz	512 × 1	600 °C 至 1500 °C， 1400 °C 至 3000 °C4	< 1 K （600 °C）4≈ 2 K （1400°C）4	0.8 μm 至 1.1 μm 高温范围内的金属（钢、不锈钢、钢熔体）
HS 512N/2 kHz	512 × 1	650°C 至 1500°C， 1400 °C 至 3000 °C4	< 1 K （600 °C）4≈ 2 K （1400°C）4
带电机聚焦的光学元件： 9°， 13°， 19°， 36°， 51°， 90° 4...或 256 Hz 时测量值的 0.15 %，分别为 2 kHz。

镜头变体（带电机对焦的光学元件）

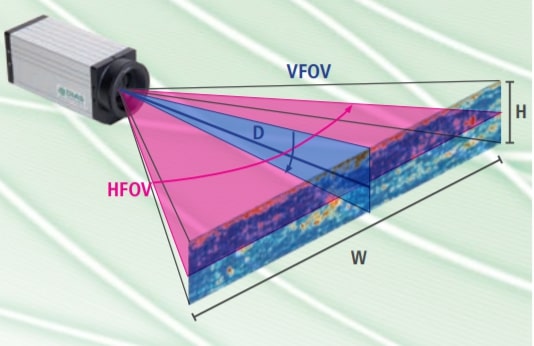

1. HFOV ...水平视野（水平光圈角）

2. VFOV ...垂直视场（垂直孔径角）

3. IFOV ...瞬时视场（空间分辨率）

4. W ...图像宽度

5. H ...图像高度

6. D ...测量距离

HFOV × VFOV	D [m]	W [mm]	H [mm]
IFOV
36° × 0.15°	1	640	2.5
	3	1920	7.5
1.2 mrad	10	6400	25
90° × 0.34°	1	2000	7.8
	3	6000	23.4
3 mrad	10	20000	78.1
51° × 0.2°	1	960	3.8
	3	2880	11.3
1.7 mrad	10	9600	37.5
19° × 0.08°	1	334	1.3
	3	1002	3.9
0.7 mrad	10	3339	13
13° × 0.05°	1	219	0.9
	3	658	2.6
0.4 mrad	10	2194	8.6
9° × 0.04°	1	154	0.6
	3	461	1.8
0.3 mrad	10	1536	6

相机类型	像素	温度范围1，2	NETD3	光谱范围
128LS/256 Hz	128 × 1	0°C 至 80°C	0.2 K/0.5 K	8 μm 至 14 μm 木材、纸张、塑料、树胶、散装材料、建筑材料、纺织品、食品
128L/256 Hz	128 × 1	50°C 至 550°C	0.5 K/1.5 K
256L/256 Hz	256 × 1	50°C 至 550°C	0.5 K/1.5 K
128LS/512 Hz	128 × 1	50°C 至 550°C	0.5 K/2 K
256L/512 Hz	256 × 1	150°C 至 800°C	0.5 K/2 K
带电机聚焦的光学元件：40°、60°、90°
128G/256 Hz	128 × 1	450°C 至 1250°C	1 K/3 K	4.8 μm 至 5.2 μm 玻璃：浮法玻璃、容器玻璃、玻璃瓶、玻璃熔体
256G/256 Hz	256 × 1	450°C 至 1250°C	1 K/3 K
128GS/256 Hz	128 × 1	250°C 至 800°C	1 K/3 K
带电机聚焦的光学元件：40°、60°、90°
128M/256 Hz	128 × 1	450°C 至 1250°C	0.5 K/1.5 K	3 μm 至 5 μm 建筑材料（粘土、砖）、金属（非有色金属、轧钢）
256M/256 Hz	256 × 1	450°C 至 1250°C	0.5 K/1.5 K
128 /256 Hz	128 × 1	200°C 至 800°C	0.5 K/1.5 K
带电机聚焦的光学元件：40°、60°、90°
512N/256 Hz	512 × 1	600°C 至 1500°C， 1400°C 至 3000°C4	< 1 K（600°C）4	0.8 μm 至 1.1 μm 高温范围内的金属（钢、不锈钢、钢熔体）
			≈ 2 K （1400°C）4
HS 512N/2 kHz	512 × 1	650°C 至 1500°C， 1400°C 至 3000°C4	< 1 K（600°C）4
			≈ 2 K （1400°C）4
带电机聚焦的光学元件： 9°， 13°， 19°， 36°， 51°， 90°

备注：

1.其他应要求提供。

2.黑体散热器规格，环境温度25°C。

3.噪声等效温差为32Hz，最大测量频率。

4.或测量值的0.15%，在256 Hz和2 kHz时，以°C为单位。
